Waarom kiezen steeds meer klanten voor C-GIS?

Wat is C-GIS?

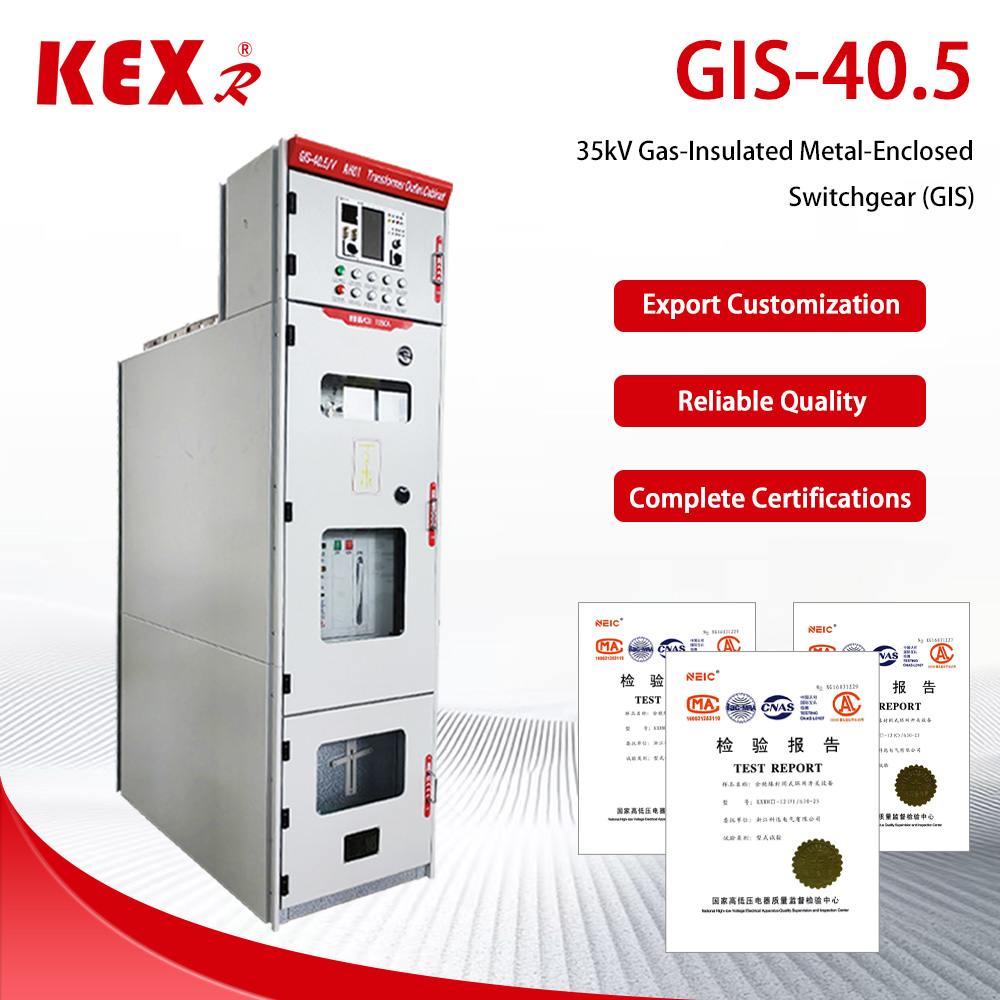

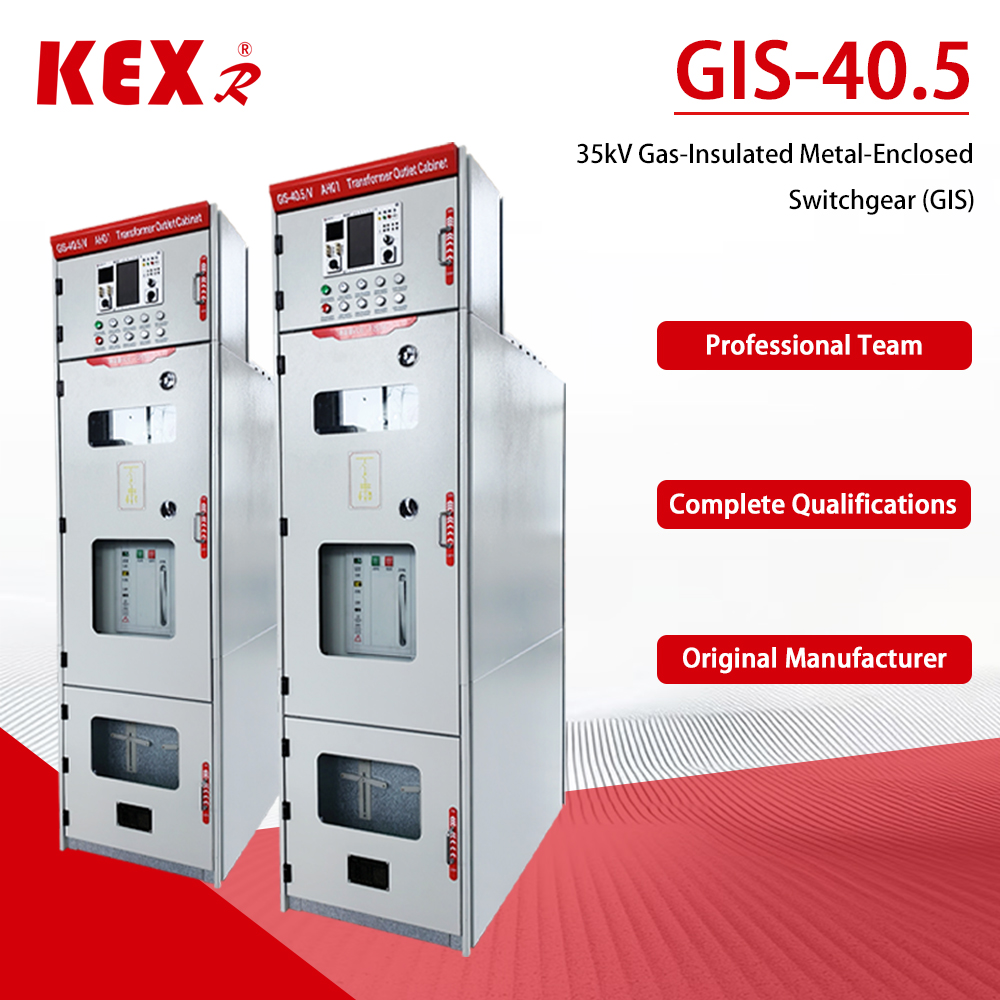

De40,5 kV C-GIS-kast(gebruikelijk in 35kV-systemen) is een succesvolle uitbreiding van GIS-technologie naar het middenspanningsveld. Het kernontwerpconcept is als volgt:

1. Volledig afgedichte structuur: alle hoogspanningsvoerende delen zijn verzegeld in een afgesloten gaskast, gelast door roestvrijstalen platen, die volledig geïsoleerd is van de externe omgeving.

2.Gasisolatie: de gaskast wordt gevuld met isolatiegas ter vervanging van lucht als isolatiemedium. Veel voorkomende isolatiegassen zijn onder meer:

3.SF (zwavelhexafluoride): het traditionele reguliere medium heeft uitstekende isolatieprestaties, maar wordt geconfronteerd met milieudruk vanwege het hoge broeikaseffect.

4. Milieubeschermingsgas: Om het doel van "dubbele koolstof" te bereiken, begon de markt droge lucht, stikstof (N) of nieuw milieubeschermingsgas te adopteren als alternatieven om groene ontwikkeling te bevorderen.

5. Vacuümstroomonderbreker: De kernstroomonderbreker van schakelapparatuur maakt meestal gebruik van een vacuümstroomonderbreker om de aansluiting en ontkoppeling van het circuit te voltooien.

6. Modulair ontwerp: het product is samengesteld uit verschillende standaardmodules (zoals een stroomonderbrekermodule en een busmodule), die ter plaatse flexibel kunnen worden gecombineerd en eenvoudig kunnen worden uitgebreid.

Kernvoordelen en toepasselijke scenario's

Vergeleken met het traditionele (luchtgeïsoleerde paneel) heeft 40,5 kV C-GIS de volgende uitstekende voordelen, maar er moet ook aandacht worden besteed aan de hoge initiële kosten:

1. Compacte structuur, ruimtebesparend: omdat de gasisolatie veel beter is dan die van lucht, wordt de afmeting van de kast aanzienlijk verkleind. Vergeleken met AIS met dezelfde specificatie kan het gebied dat door C-GIS wordt ingenomen met meer dan 50% of zelfs wel 76% worden verkleind, wat vooral geschikt is voor stedelijke onderstations met krappe landvoorraden.

2. Sterk aanpassingsvermogen aan het milieu, veiligheid en betrouwbaarheid: het volledig afgedichte ontwerp maakt het mogelijk om bestand te zijn tegen zware omstandigheden zoals grote hoogte, vochtigheid, zoute mist, vervuiling en condensatie. De spanningvoerende delen worden niet blootgesteld en de veiligheid is hoog. Zelfs onder nuloverdruk (gaslekkage) kan nog steeds een bepaald isolatieniveau worden gehandhaafd.

3. In principe onderhoudsvrij, waardoor de bedrijfs- en onderhoudskosten worden verlaagd: omdat de kerncomponenten geïsoleerd zijn van de externe omgeving, worden ze in principe niet beïnvloed door stof en vocht en bereiken ze het niveau van basisonderhoudsvrij.

4. Hogere initiële investering: Door het gebruik van meer geavanceerde materialen en processen (zoals roestvrij staal, robotlassen, heliumlekdetectie, enz.) zijn de initiële aanschafkosten van C-GIS doorgaans hoger dan die van AIS.

Met deze voordelen wordt C-GIS op grote schaal gebruikt in boosterstations voor nieuwe energieopwekking (fotovoltaïsche energie, windenergie), transformatie van stedelijke distributienetwerken, spoorvervoer, hoogbouw, industriële en mijnbouwbedrijven, datacentra en onderstations in ruwe omgevingen (zoals grote hoogte, kustgebieden en industriële zones met hoge vervuiling).

Structurele en ontwerpkenmerken

Om de veiligheid en betrouwbaarheid van apparatuur gedurende de gehele levenscyclus (tot 30 jaar of zelfs langer) te garanderen,40,5 kV C-GIS heeft de volgende kenmerken in structureel ontwerp en productietechnologie:

1. Bescherming op hoog niveau: Het beschermingsniveau van de luchtbox bereikt over het algemeen IP67, wat bestand is tegen de invloed van kortstondige onderdompeling.

2.Precisie lasproces: de gaskast is meestal gemaakt van 304 roestvrij stalen plaat met een dikte van 3 mm, die automatisch door robots wordt gelaserd om de sterkte en dichtheid van de las te garanderen.

3. Strenge lekdetectie: na productie zal voor detectie een uiterst nauwkeurige heliummassaspectrometer-lekdetector worden gebruikt om ervoor te zorgen dat het jaarlijkse lekpercentage van SF-gas ≤0,1% bedraagt, en sommige hoogwaardige producten zelfs ≤0,01% kunnen bereiken.

4. Intelligente integratie: Een nieuwe generatie intelligente gis-kasten heeft ingebouwde sensoren zoals temperatuur, gedeeltelijke ontlading, mechanische kenmerken, enz., die realtime statusbewaking, afstandsbediening en vroegtijdige waarschuwing bij fouten ondersteunen, en is een belangrijk onderdeel van het realiseren van een slim netwerk.
