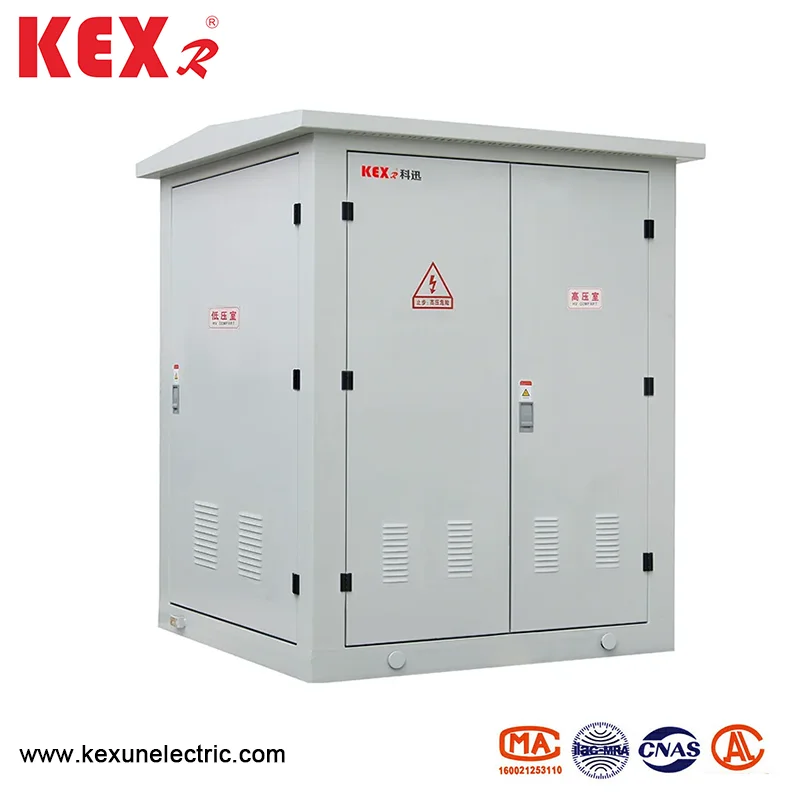

Geminiaturiseerd Europees boxtype onderstation

◆ Algemene structuur

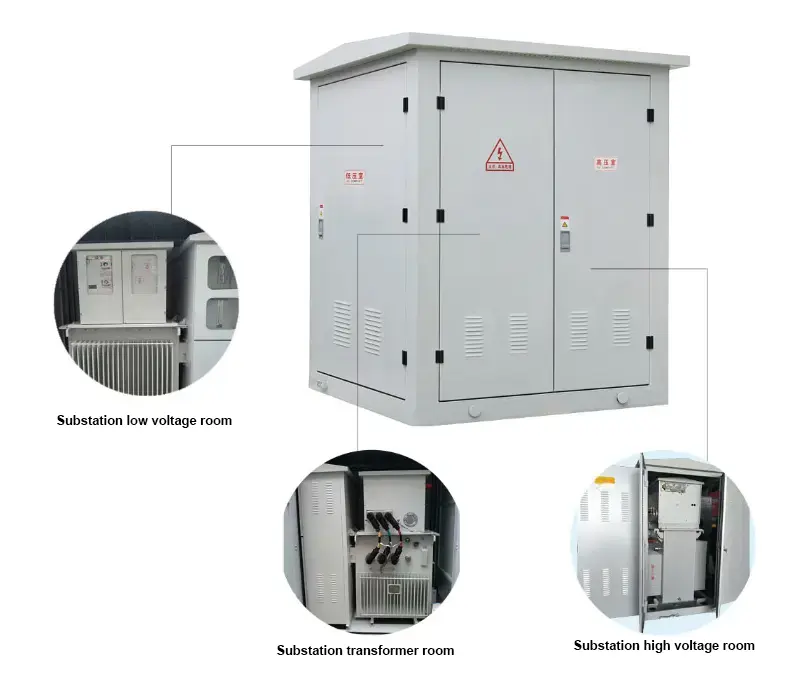

1. YB □ -12 Miniaturised European Box Type Substation zijn voornamelijk verdeeld in drie delen: hoogspanningsschakelaar, transformatorruimte en een laagspanningsschakelaar, die afzonderlijk kan worden getransporteerd.

2. Het product hanteert een uniek hitte-dissipatieontwerp met grote cyclus om het temperatuurstijgingsniveau van het product te waarborgen, en afzonderlijke afdichting tussen kamers zal geen warmte-uitwisseling tussen kamers vormen.

3. De productschaal is gemaakt van hoogwaardige roestvrijstalen plaat. Alle delen van de stalen plaatstructuur hebben een speciale anti-corrosiebehandeling ondergaan en de roestvrijstalen plaatstructuur heeft een sterke corrosieweerstand en een goede mechanische sterkte.

4. Het product kan direct binnenshuis worden geïnstalleerd zonder extra bouwfundering, wat kosten en ruimte bespaart en handig is om te installeren.

◆ Hoogspanningskamer

SF6 met gas gevulde Switchgear Onafhankelijk ontwikkeld door ons bedrijf wordt aangenomen voor hoogspanning, en alle schakelgear en bussen worden verzegeld in een gesloten roestvrijstalen doos zonder blootgestelde geladen lichaam buiten. Veilige werking en hoge betrouwbaarheid; Volledig modulair ontwerp, alle modules kunnen de verbindingsmodus van zijuitgang en topuitbreiding realiseren volgens de vereisten voor stroomverbruik, en in maximale mate voldoen aan de behoeften van de stroomvoorziening.

◆ Laagspanningskamer

De inlaat- en uitlaatlijnen met een laag spanning zijn allemaal gemaakt van nieuwe gevormde kas stroomonderbrekers, die klein in grootte zijn, vrij van boog en gemakkelijk te vervangen. Multifunctioneel intelligente uitgebreide beveiligingscontroller en nieuw geïntegreerd reactief vermogenscompensatieapparaat.

◆ Transformatorkamer

De transformator is volledig geïsoleerd met epoxyhars, en het isolatie- en hittebestendigheidsniveau is F, en de transformator heeft geen verbrandingsondersteunende materialen en produceert geen gas of andere tussenproducten die niet bevorderlijk zijn voor de omgeving tijdens het werking, dus heeft het de kenmerken van goede vlamvertraging, milieubescherming en energiebesparing.

◆ Interne link

De spanningstransformator en de Chinese vaste schakelaar zijn verbonden door de solide geïsoleerde kabelaccessoires van het bedrijf, die volledig geïsoleerd en veilig en betrouwbaar zijn

● Functie en kenmerken

De hoogspanningskamer van geminiaturiseerde Europese box -substation is samengesteld uit hoogspanningsbelastingsschakelaar, hoogspanningszekering en blikseminschikking, die de krachttransmissie kan stoppen en tegelijkertijd overbelasting en kortsluitbeveiliging kan hebben. De laagspanningskamer bestaat uit laagspanningsluchtschakelaar, stroomtransformator, ampèremeter en voltmeter. Geminiaturiseerde European Box Substation hanteert de leidende verwerkingstechnologie en heeft een goede corrosieweerstand en slijtvastheid. De voordelen zijn flexibele combinatie, handig transport, installatie en constructie, lage kosten, geen vervuiling en veilige en betrouwbare werking. Tegelijkertijd is het geminiaturiseerde Europese box -substation een apparaat met een hoge mate van automatisering, en het is intelligent ontworpen, dat alle onderdelen volledig kan beschermen en aan de behoeften van onbeheerde behoeften kan voldoen. Over het algemeen is geminiaturiseerde Europese box -substation het type doostransformator dat investeringen bespaart en het snelste effect krijgt.

● De hoogspanningskamer

De hoogspanningskamer wordt in het algemeen beschermd door een combinatie van belastingsschakelaar en zekering. Nadat een fase van de zekering is opgeblazen, is de driefasige koppelingsreizen. Laadschakelaars zijn verkrijgbaar in het gecomprimeerd luchttype, het vacuümtype, het zwavel -hexafluoride -type, enz., Die het werkingsmechanisme kunnen verdelen en automatische upgrade kunnen realiseren; De zekering is een hoogspanningsstroombeperkende zekering met een spits, die betrouwbare actie en grote breekcapaciteit heeft. Zie de onderstaande tabel voor de belangrijkste technische parameters. Voor transformatoren boven 800KVA kunnen vacuümstroomonderbrekers zoals Zn12, Zn28 en VS1 worden geselecteerd voor bescherming.

● De lage spanningskamer

De hoofdschakelaarzijde van de laagspanningskamer neemt universele of intelligente stroomonderbreker aan, die het circuit selectief kan beschermen; De uitlaatschakelaar neemt een nieuw type plastic shell -schakelaar aan, die klein in grootte en kort is in boogen, tot 30 circuits; Er zijn contactloze en contactloze schakelmodi waar gebruikers uit kunnen kiezen.

● De transformator

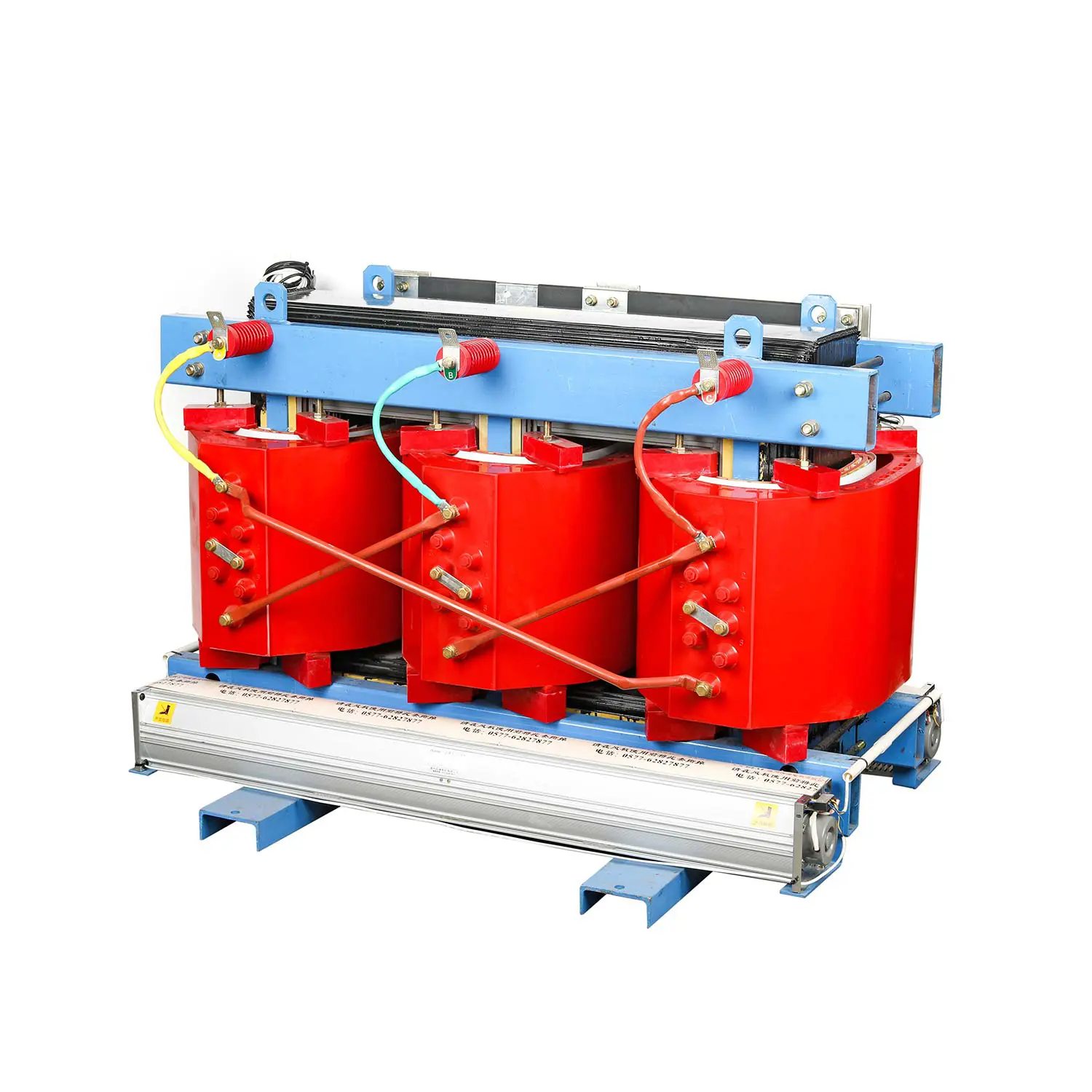

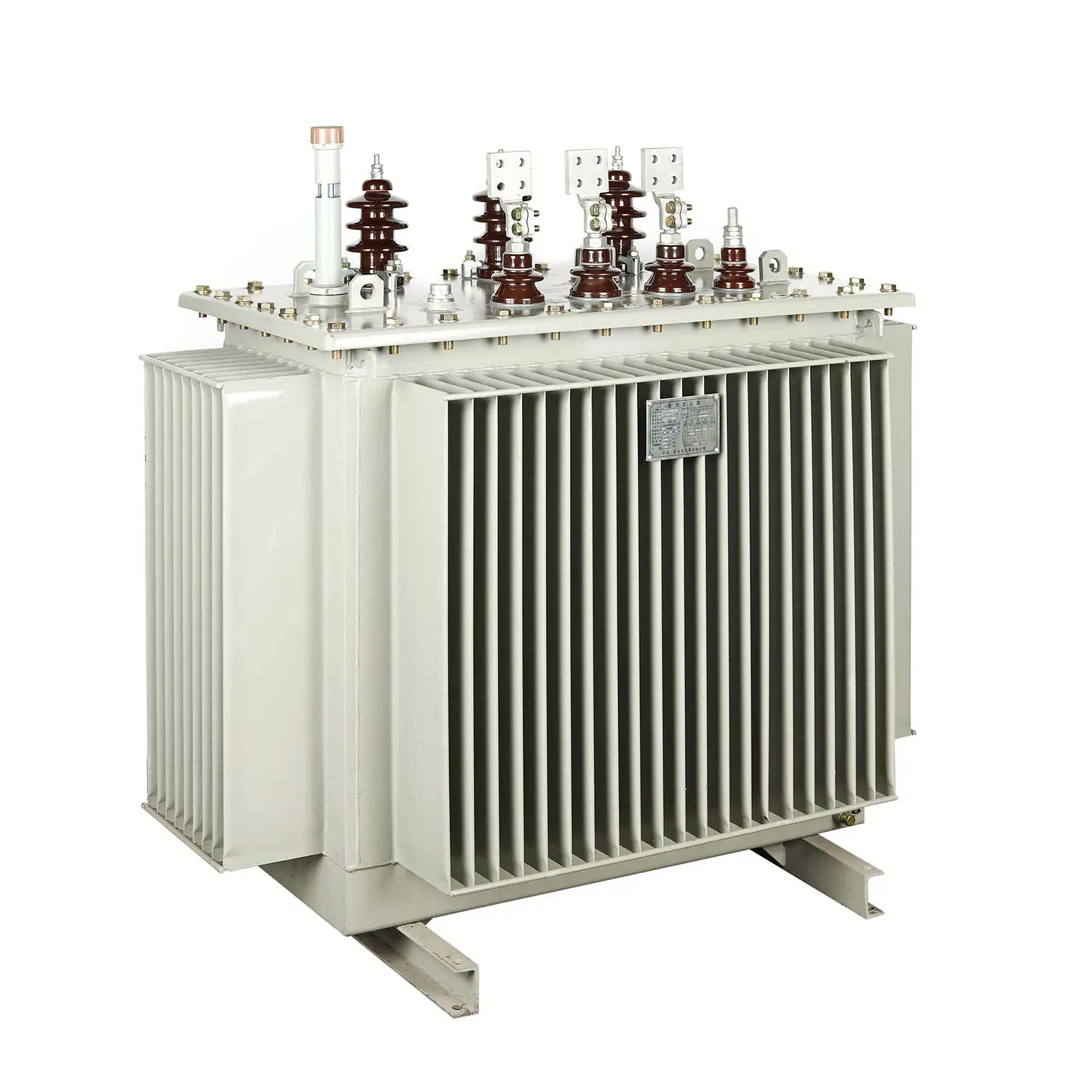

YB □ -12 Miniaturized European Box Type Substation Kies lage verlies, olie-ondergedompelde, volledig afgesloten S9, S10- en S11-serie-transformatoren, of kies met hars-geïsoleerde of Nomex papier-geïsoleerde omgevingsvriendelijke milieuvriendelijke droge-type transformatoren, en de bodem is uitgerust met een trolley om de toegang en de transformator te vergroten.

● Prestatieparametertabellen

◆ Technische parameters van laadschakelaar

◆ Technische parameters van hoogspanningszekering

◆ Technische parameters van lage spanningsstroomonderbreker

● Gebruiksomstandigheden van gebruik

◆ Hoogte: het geminiaturiseerde Europese doostype -onderstation moet binnen 4000m worden gebruikt

◆ Temperatuur: -25 ~ 40 ℃

◆ Relatieve vochtigheid: het dagelijkse gemiddelde is niet meer dan 95%en het maandelijkse gemiddelde is niet meer dan 90%;

◆ Installatieplaats: geen vuur, explosie gevaar, geleidend stof, chemisch corrosief gas en gewelddadige trillingen. Als de bovenstaande voorwaarden worden overschreden, kunnen gebruikers ons bedrijf raadplegen.

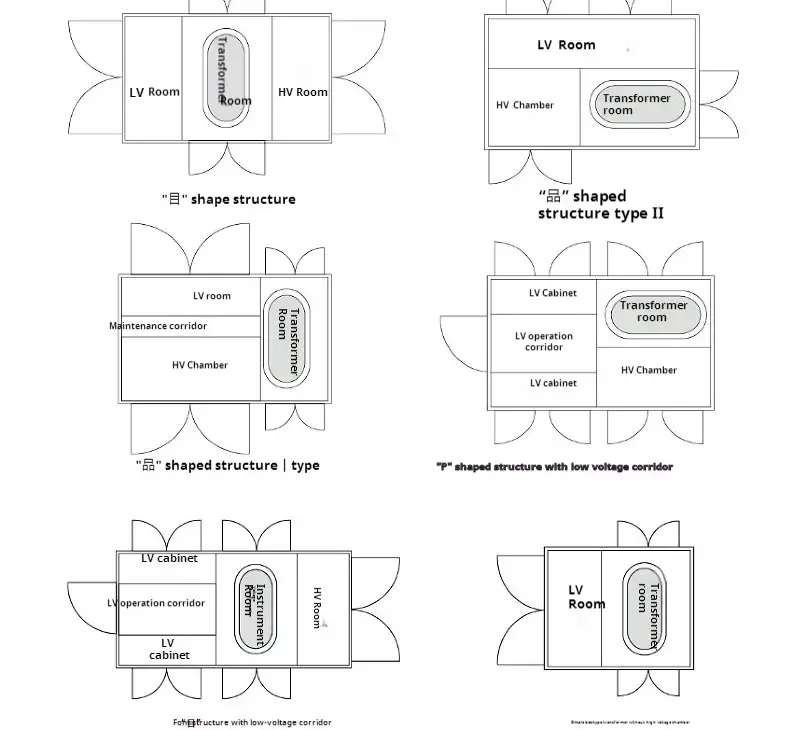

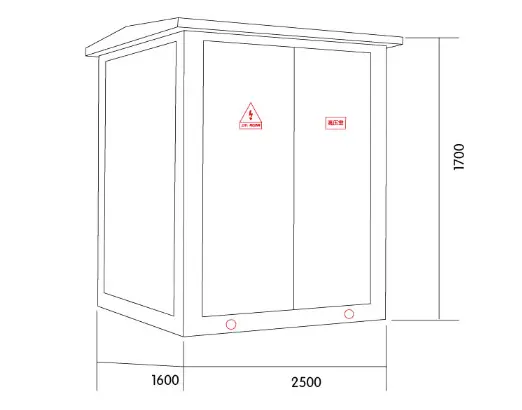

● Lay -outdimensiediagram
