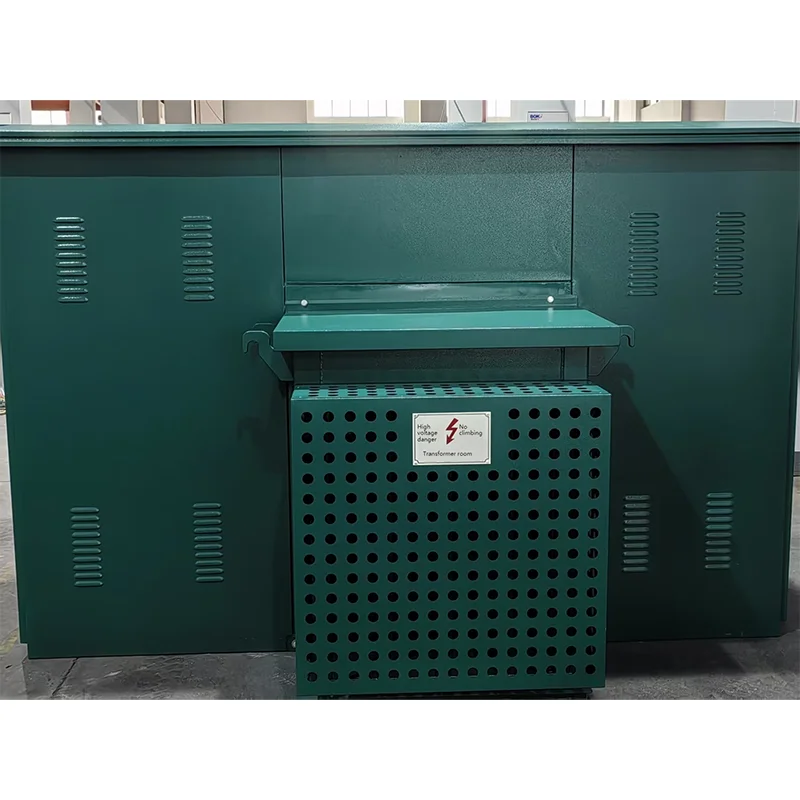

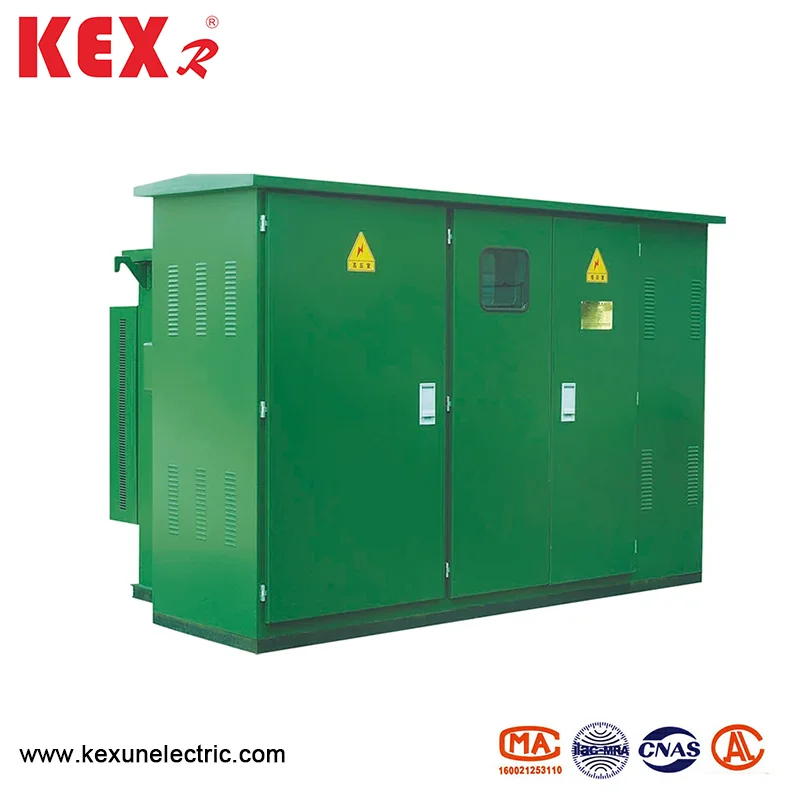

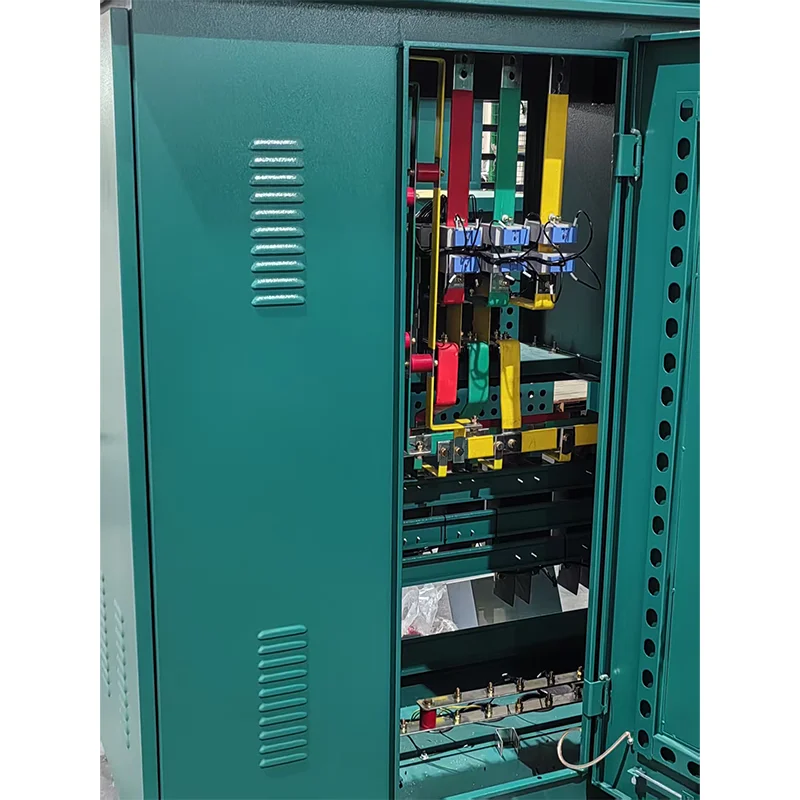

Vooraf geïnstalleerd American Box Type Substation

● Productstructuurkenmerken

◆ Het ZBW-12 vooraf geïnstalleerde Amerikaanse doos-type onderstation heeft een compacte structuur en een klein volume, dat slechts ongeveer 1/3 1,5 van die van de binnenlandse Europese doostransformator is met dezelfde capaciteit, waardoor de vloeroppervlak aanzienlijk wordt verminderd.

◆ Het onderstation neemt volledig afgesloten en volledig geïsoleerde structuur aan, zonder isolatieafstand, en beschermen de persoonlijke veiligheid betrouwbaar.

◆ Hoogspanningsbedrading kan worden gebruikt voor zowel ringnetwerk als terminal, met flexibele voedingsmodus en hoge betrouwbaarheid.

◆ Uitstekende transformatorprestaties: laag verlies, lage ruis en lage temperatuurstijging; Sterke overbelastingscapaciteit, kortsluitweerstand en impactweerstand.

◆ Voldoen aan allerlei soorten lage spanning feed-outvereisten, die kunnen worden geselecteerd volgens het schema of zelf ontworpen.

● Tabel met technische parameters

● Zekering

De hoogspanningszijde van het vooraf geïnstalleerd Amerikaanse doos-type onderstation is voorzien van volledige bereikbescherming door serieaansluiting van back-upbeveiligingszekering en plug-in fuse, die in principe eenvoudig, economisch en betrouwbaar is; De lont van de back-upbeveiliging is een met olie ingedrukte hoogspanningsstroombeperkende zekering met een groot breekcapaciteit. Alleen wanneer de transformator intern faalt, is de plug-in zekering uitgerust met een dubbele gevoelige zekering, die dubbele bescherming van de stroom en temperatuur kan bieden. Nadat de dubbele gevoelige zekering is opgeblazen, kan de fuse-kern eenvoudig op locatie worden vervangen.

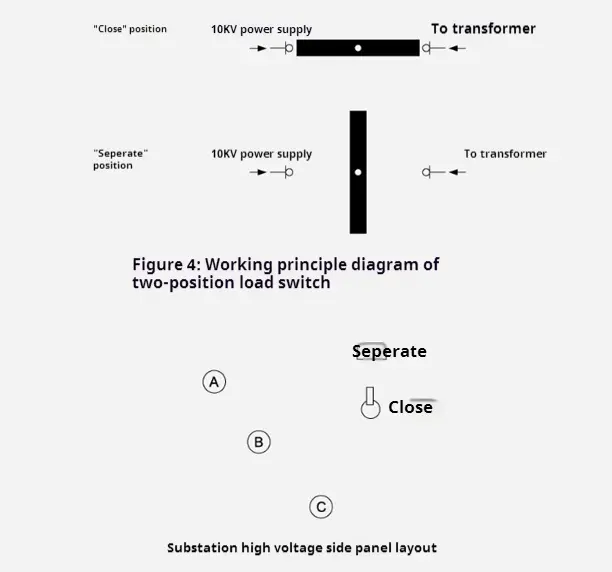

● Structuur- en bedieningssequentie

1. De lay -out

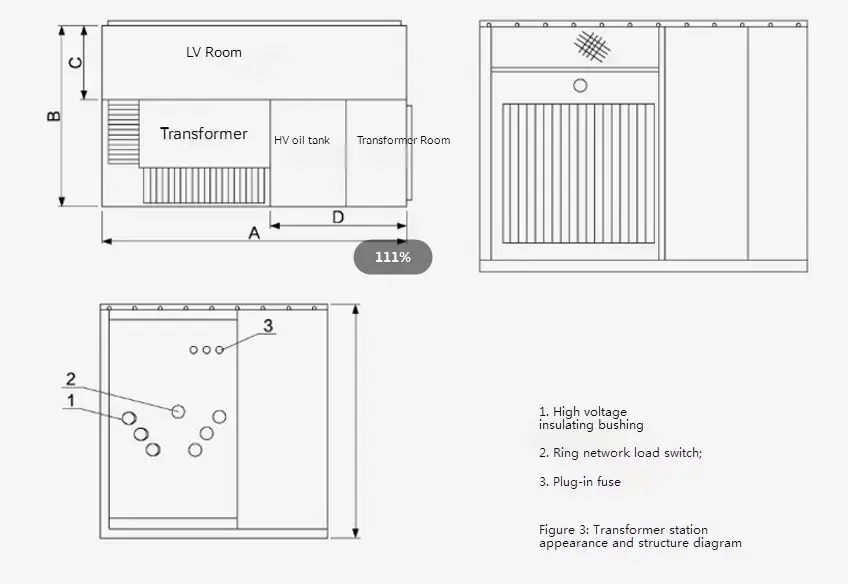

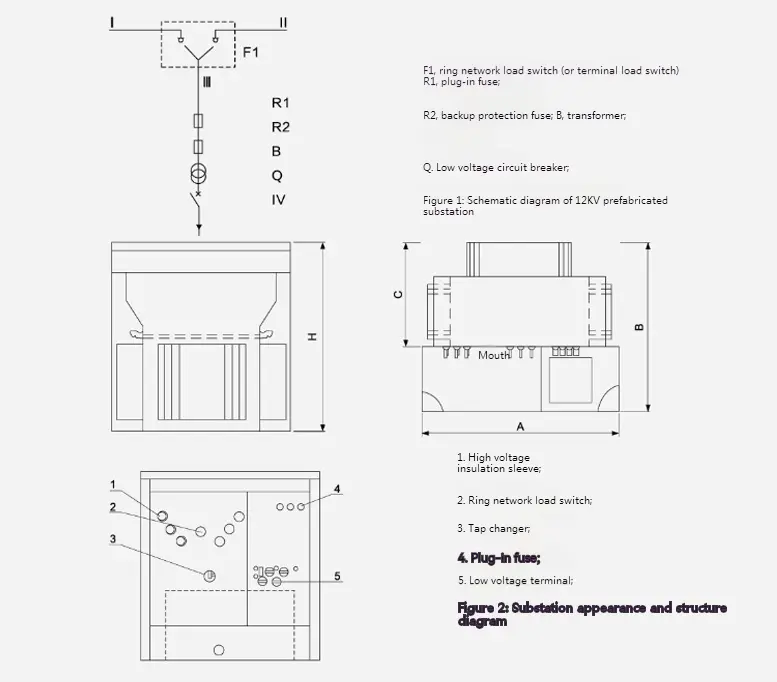

Voor de vorm en structuur van 10KV ZBW-12 vooraf geïnstalleerd Amerikaanse doos-type onderstation, zie figuur 2 en figuur 3. De olietank is verdeeld in twee delen: het bovenste gedeelte is de hoogspannings olietank en het onderste deel is de transformator olietank. De twee delen zijn alleen elektrisch verbonden, maar de olie is geblokkeerd. Het schematische diagram wordt getoond in figuur 1, waarin "I" en "I" lijnen lusnetwerkvoeders zijn, "LL" -takken zijn transformatortakken en "V" is een laagspanningsuitgang. Substation kan worden gebruikt in zowel ringnetwerkvoedingssysteem als eindsysteem, en de conversie is erg handig. De feed van de lijn en de "Lⅲ" -tak is geschakeld met de laadschakelaar van het ringnetwerk. Tegelijkertijd is de inkomende terminal van de hoogspanningszijde van de transformator uitgerust met back-upbeveiligingsberichten en plug-in fuses om de kortsluitfout en overbelasting en overbelasting en overtemperatuurbescherming van de tak te beschermen. Tegelijkertijd kunnen hoogspanningsweergave-apparaten en blikseminrichters ook worden geïnstalleerd. Het laagspanningsuiteinde van de transformator wordt uitgeschakeld na het passeren van een meter en een laagspanningsstroomonderbreker.

Afmetingen en gewicht

2. De transformator

Kexr vooraf geïnstalleerde Amerikaanse boxtype onderstation Action De nieuwe S9- en S11-serie driefasige olie-overstroomde transformatoren hebben de voordelen van lage no-load verlies, lage temperatuurstijging, lage ruis en lage hoogte. Het verlies van het no-load en het belastingverlies van de transformator zijn lager dan die van de oorspronkelijke S9-transformator, die momenteel het binnenlandse geavanceerde niveau bereiken. De transformator is van volledig afgesloten structuur, die effectief de luchtvervuiling en isolatieafbraak veroorzaakt door vocht isoleert. Een luchtkussen van 40-90 mm blijft aan de bovenkant van de olietank, die de rol van warmtedissipatie en koeling samen met de golven van de olietankschaal kan spelen en de interne druk effectief kan verminderen.

Afmetingen en gewicht

3. Back -upbeveiliging Zekering

Het is in serie verbonden met de plug-in zekering in de transformatortak (zie R1 en R2 in figuur 2) om een ​​full-range bescherming te vormen. Het blaast alleen wanneer er een kortsluitfout in het onderstation is, dus de kans op blazen is erg laag. Het is geïnstalleerd in de bovenste olietank en de olietank moet worden geopend als deze moet worden bijgewerkt.

4. Plug-in zekering

◆ De smeltkern heeft dubbele gevoeligheid (temperatuur en stroom), dat wil zeggen, het smelt wanneer de belastingzijde faalt (overbelasting of overmatige temperatuur). Plug-in zekering en back-upbeveiligingszekering worden in serie gebruikt, die het hele bereik kunnen beschermen van kleine stroom (meerdere keren in) tot grote stroom (enkele tientallen kiloamperes), en de maximale breekstroom is 50ka.

◆ De redelijke matching van back-upzekering en plug-in zekering heeft direct invloed op de prestaties van het hele onderstation. Zie de volgende tabel voor een deel van de richtlijnen voor de selectie van de zekering in 10kV vooraf geïnstalleerde Amerikaanse boxtype substation alleen voor referentie. Opmerking: het is niet geschikt voor andere soorten onderstations.

● Overzichtsdimensie van vooraf geïnstalleerd American Box Type Substation
