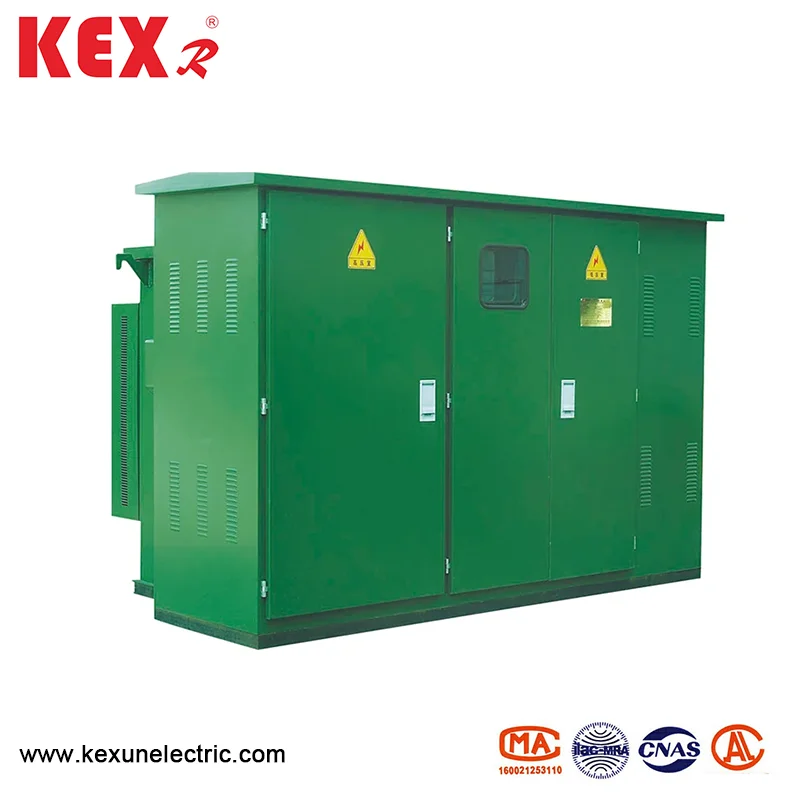

Vooraf geïnstalleerde American Box Transformer

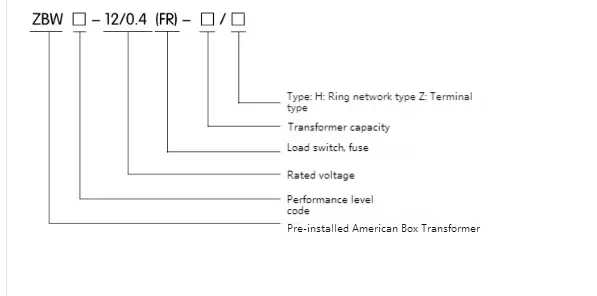

Model en betekenis

● Gebruiksomstandigheden van gebruik

◆ Omgevingstemperatuur: de vooraf geïnstalleerde Amerikaanse doostransformator moet worden gebruikt in de omgeving tussen -30 ~ 40 ℃

◆ Hoogte: onder 4000m

◆ Windsnelheid: onder 34 m/s

◆ Vochtigheid: de gemiddelde dagelijkse relatieve vochtigheid is niet meer dan 95%; De maandelijkse relatieve vochtigheidswaarde is niet meer dan 95%

◆ Schokdicht niveau: de horizontale versnelling is niet meer dan 0,4 m/s² en de verticale versnelling is niet meer dan 0,15 m/s²

◆ Installatie -helling: binnen 3 °

◆ Installatieomgeving: de omliggende lucht is niet duidelijk vervuild door corrosieve en brandbare gassen en er is geen gewelddadige trillingen op de installatieplaats.

OPMERKING: Bij het bestellen van vooraf geïnstalleerde Amerikaanse doostransformator buiten de bovenstaande voorwaarden, kunt u onderhandelen met ons bedrijf.

● Technische parametertabel

◆ Transformator

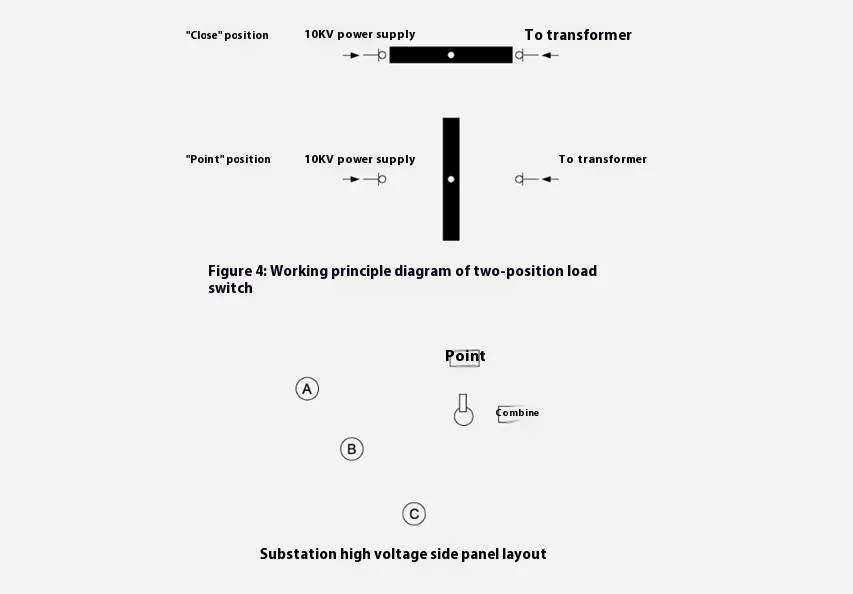

◆ Laadschakelaar

De laadschakelaar van vooraf geïnstalleerde Amerikaanse doostransformator is met olie-darm, driefasige koppelingsschakelaar en veer bedieningsmechanisme; Het kan worden geopend en gesloten met belasting, en de openings- en sluitingssnelheid heeft niets te maken met de werkkracht. De typen zijn tweestations, vier-station T-type en vier-station V-type.

◆ Back -upbeveiliging Zekering

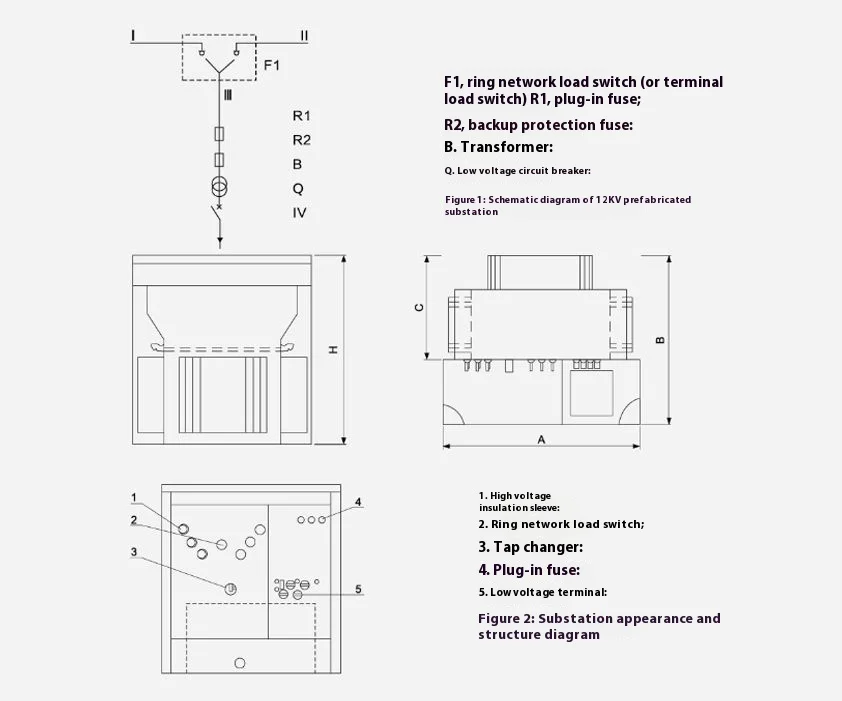

De zekering van vooraf geïnstalleerde Amerikaanse doostransformator is in serie verbonden met de plug-in zekering in de transformatortak (zie R1 en R2 in figuur 2) om een ​​full-range bescherming te vormen. Het waait alleen wanneer er een kortsluitfout in de transformator is, dus de kans op blazen is erg laag. Het is geïnstalleerd in de bovenste olietank en de olietank moet worden geopend als deze moet worden bijgewerkt.

◆ Sluit de zekering aan

1.De de kern van de zekering van vooraf geïnstalleerde Amerikaanse doostransformator heeft twee kenmerken van temperatuur en stroom, dat wil zeggen dat overbelasting plaatsvindt aan de ladinguiteinde, of het smelt wanneer de temperatuur te hoog is. Plug-in zekering en back-upbeveiligingszekering worden in serie gebruikt, die het hele bereik kunnen beschermen van verschillende ampère tot enkele duizenden ampères, en de maximale breekstroom is 50ka.

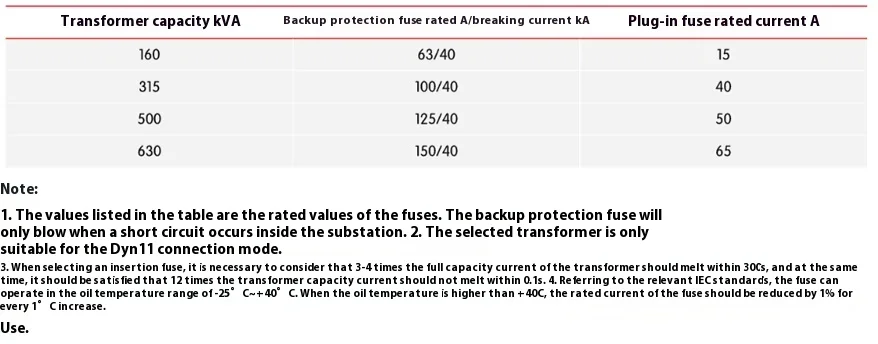

2.De redelijke matching van back-upzekering en plug-in zekering heeft direct invloed op de prestaties van de hele transformator. Zie de volgende tabel voor een deel van de richtlijnen voor de selectie van de zekering in 10kV vooraf geïnstalleerde Amerikaanse doostransformator ter referentie.

3.Plug-in zekering is een element dat de fuse-kern extern kan vervangen. Trek bij het vervangen eerst de trekring van de drukontlastklep van de bovenste brandstoftank om de druk binnen en buiten de brandstoftank in evenwicht te brengen. Om de veiligheid van operators en apparatuur te waarborgen, moeten plug-in-fuses worden aangesloten en losgekoppeld wanneer er geen belasting is. Daarom moet de laagspanningsschakelaar eerst worden uitgeschakeld om de volledige belasting aan de laagspanningszijde af te snijden. Vervolgens moet het handvat op de zekeringszitting worden losgekomen met de operationele handgreep en vervolgens met ongeveer 90 graden worden gedraaid om de hechting tussen de pakking en de buitenwand te elimineren. De smeltsmelt moet schuin naar boven worden getrokken gedurende 70-80 mm, en het zou een paar seconden moeten blijven. Nadat wat olie op de smelt is afgevoerd, moet de smelt worden uitgetrokken om oliedruppeltjes van andere componenten buiten de brandstoftank te voorkomen. Veeg het oppervlak van de smelt af met een schone katoenen doek en vervang vervolgens de kern. Zorg er bij het vervangen van aandacht aan de parameters die zijn aangegeven op de gesmolten kern en verschillende parameters kunnen niet worden vervangen. Zie bijlage 3 voor vervangingsstappen. Plaats de gesmolten kern na vervanging in de zekeringsteun, en wanneer het handvat op de gesmolten kern naar de vergrendelingspositie wordt gedraaid, zorg er dan voor dat de roestvrijstalen wasmachine dicht bij de zekeringsteun is en het handvat op de baas is om ervoor te zorgen dat het substation volledig is afgesloten en vrij van vocht. Vervolgens is de laagspanningsschakelaar opnieuw gesloten en kan de voeding op dit moment worden hervat.

4. Omdat de vooraf geïnstalleerde Amerikaanse doostransformator een driefasigasysteem is, of het nu een back-upbeveiliging is of een plug-in zekering, wanneer een-fase smelt smelt, moet de driefasige smelt in het algemeen worden vervangen, tenzij deze kan worden vastgesteld dat slechts één fase smelt is gepasseerd de foutstroom.
