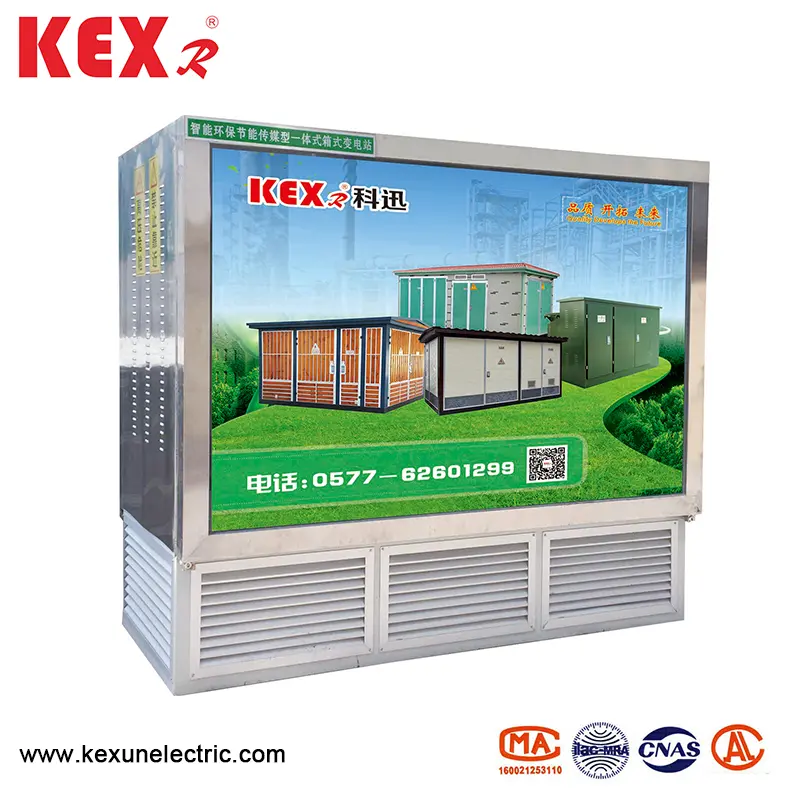

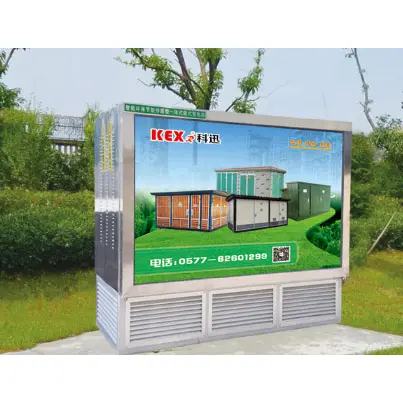

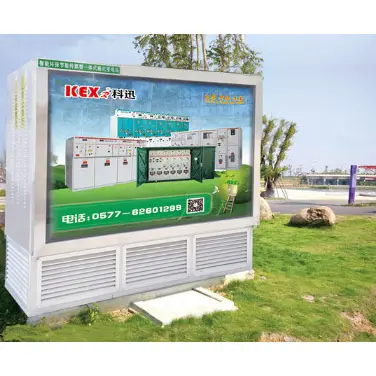

Landschap begraven doostransformator
YBD-12 Landschap Begraven Box Transformer is een begraven type transformator die zeer consistent is met het concept van stedelijk ecologisch ontwerp. Het wordt geproduceerd door Kexr, een leverancier in China, en is een nieuw type compacte substationapparatuur die wordt gecombineerd door buitenschakelaar, transformator, off-drukbelasting en zekering.
YBD-12 Landschap Begraven Box Transformer is een soort compacte stroomtransformatie- en distributieapparatuur die gedeeltelijk of volledig begraaft met hoogspanningsschakelaars, transformatoren, distributie-apparaten met een laag spanning en andere belangrijke elektrische apparatuur ondergronds. Het combineert de functionele voordelen van de traditionele box-type transformator met de ruimtebesparende kenmerken van ondergrondse installatie, en wordt veel gebruikt in stedelijke distributienetwerken, landschapsgebieden, woonwijken en andere plaatsen met hoge vereisten voor prachtige omgeving, geluidscontrole en ruimtegebruik.
◆ Productcomponenten
YBD-12 Landschap Begraven doostransformator bestaat meestal uit de volgende delen.
1. Ondergronds deel
▶ Begraven transformator: droge transformator of olie-stimules transformator wordt meestal gebruikt (speciale afdichting en waterdicht ontwerp is vereist).
▶ Hoogspanningseenheid: inclusief hoogspanningskast, laadschakelaar, zekering, enz., En een deel van het ontwerp neemt volledig geïsoleerde en volledig afgesloten structuur aan.
▶ Lage spanningseenheid: inclusief laagspanningsdistributiekast, intelligent bewakingssysteem, enz., En sommige modellen integreren automatische beschermingsapparaten.
2. Grondgedeelte
▶ Grondverdelingskast (optioneel): Sommige modellen houden de grond met een laag spanningsverdelingskast met een laag spanning voor eenvoudig werking en onderhoud.
▶ Mangat/ventilatieas: gebruikt voor onderhoud van apparatuur, warmtedissipatie en toegang tot kabel.
▶ Landschapshell (optioneel): het kan worden aangepast als groene doos, artistieke modellering, enz., En geïntegreerd met de omgeving.
◆ Kernkenmerken
YBD-12 Landschap Begraven doostransformator De belangrijkste kenmerken zijn als volgt
|
L kenmerken |
Uitleggend |
|
l Sterke verhulling |
Begraven ondergronds, het bezet minder grond en is geschikt voor gevoelige omgevingen zoals landschapsgebieden en commerciële gebieden. |
|
L waterdicht en vochtbestendig |
Neem het IP68 -beschermingsniveau, afdichtingsstructuur en afvoersysteem aan om zich aan te passen aan ondergrondse vochtige omgeving. |
|
l Laag geluid |
Landschap Begraven doostransformator kan de ruis van de transformatoroperatie effectief verminderen (≤45db), wat geschikt is voor woonwijken, ziekenhuizen en andere plaatsen. |
|
l veilig |
Volledig ingesloten ontwerp, elektrische schokpreventie, explosiepreventie en brandpreventie (optionele monitoring en brandweerapparaat). |
|
L energiebesparing en milieubescherming |
Ondergrondse constante temperatuuromgeving kan het energieverbruik van warmte -dissipatie verminderen en groene energieschema's zoals fotovoltaïsch dak kunnen worden geselecteerd. |
|
l Intelligente monitoring |
Ondersteuning op afstand monitoring van temperatuur en vochtigheid, belasting, foutalarm, enz. (Internet of Things Module is vereist) |
◆ Typische toepassingsscenario's
▶ Stedelijke openbare ruimte: parken, vierkanten, voetgangersstraten en andere landschapsgebieden.
▶ Residentieel/commercieel gebied: Los het probleem op dat de traditionele doostransformator een groot gebied inneemt en het uiterlijk beïnvloedt.
▶ Transportfaciliteiten: metrostation, laadstation, distributie van straatlantaarn, enz.
▶ Tijdelijk stroomverbruik: bouwplaatsen, tentoonstellingen en andere gelegenheden die een snelle inzet nodig hebben.
◆ Matters die aandacht nodig hebben bij typeselectie
▶ Geologische omstandigheden: om het gebied te voorkomen waar het grondwaterniveau te hoog is of de grond zacht is, is waterdichte evaluatie nodig.
▶ Transformatorcapaciteit: het landschapsbegraven doostransformatorcapaciteit over het algemeen geschikt voor 50KVA ~ 1600KVA, en warmteafdeling moet worden versterkt voor grote capaciteit.
▶ Onderhoudsgemak: onderhoudstoegang en hijsruimte moeten tijdens het ontwerp worden gereserveerd.
◆ Vergeleken met de traditionele doostransformator
|
Item |
Het landschap begraven doostransformator |
Traditionele type transformator |
|
Installatiemethode |
Voornamelijk ondergronds |
Grondinstallatie |
|
Ruimteberichting |
Geschikt voor smalle ruimte, nauwelijks de grond bezetten. |
Vereist een groot grondgebied |
|
Omgevingsinvloed |
Laag geluid en geen visuele vervuiling. |
Ruis en elektromagnetische straling kunnen worden gegenereerd. |

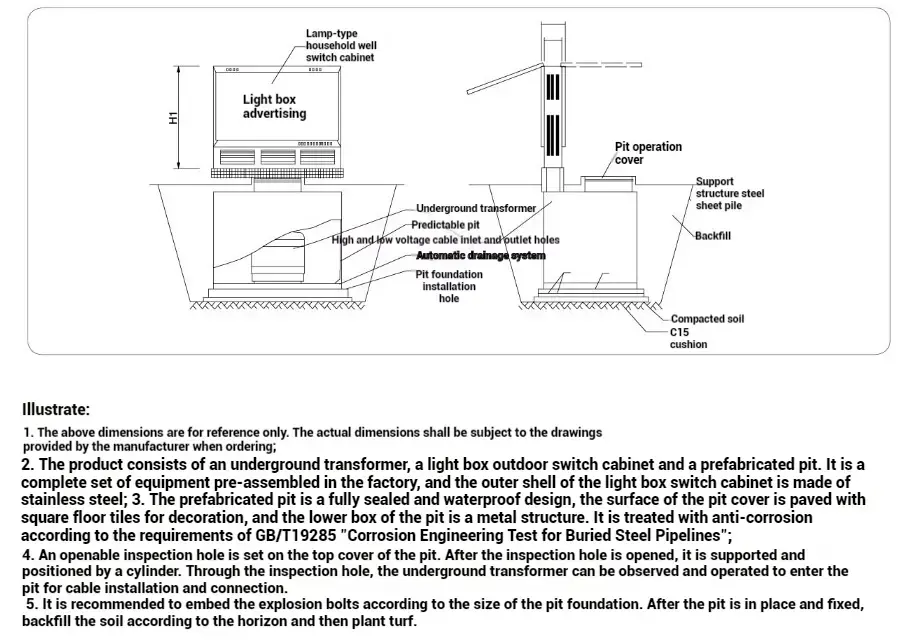

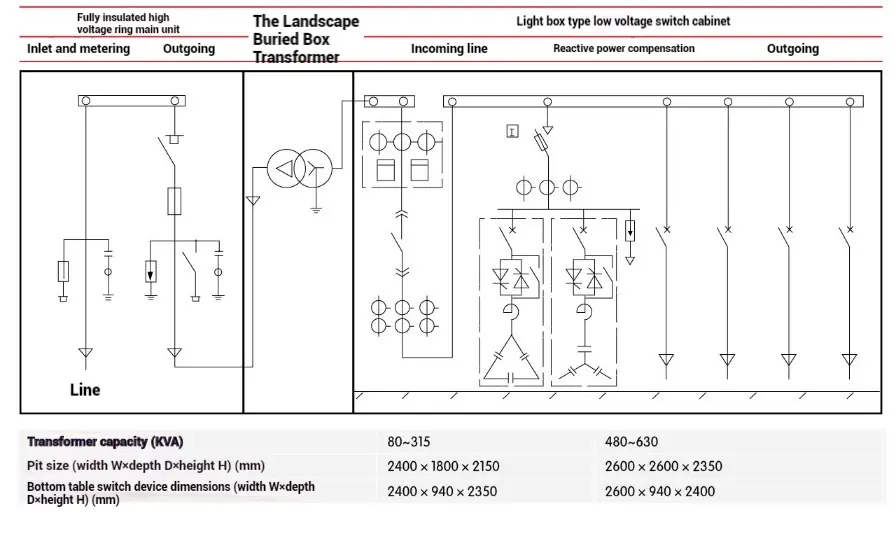

● Installatie- en dimensietekening
Over het algemeen is de Box Transformer van het landschap een intensieve, intelligente en milieuvriendelijke distributieoplossing, die vooral geschikt is voor de vraag naar fijne stedelijke constructie en groene en koolstofarme ontwikkeling. Het kernvoordeel ligt in het besparen van ruimte, het verbeteren van de esthetiek en het verminderen van lawaai, maar het moet volledig worden geselecteerd op basis van geologische omstandigheden, werking en onderhoudsvereisten en -kosten. Met de ontwikkeling van slimme steden in de toekomst zal begraven box -substation een van de belangrijke keuzes worden voor het upgraden van distributienetwerk.
