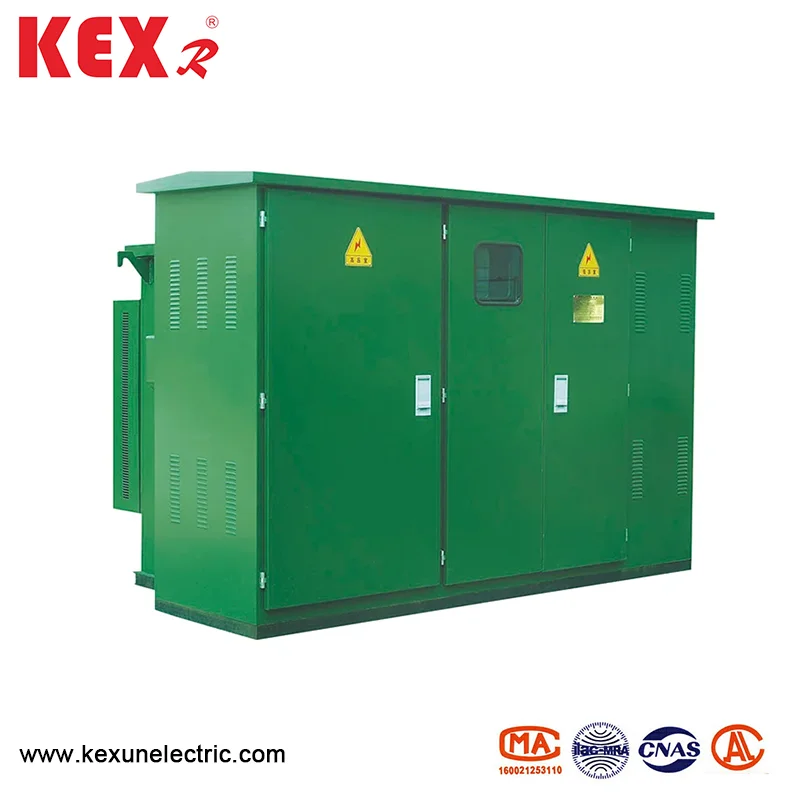

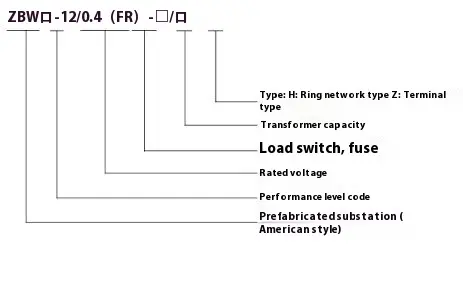

Vooraf geïnstalleerde Amerikaanse boxtype kast

● Productvoordelen

1. De vooraf geïnstalleerde Amerikaanse boxtype kast heeft compacte en standaardstructuur, kleine vloerruimte, veel minder dan het Europese type met dezelfde capaciteit.

2. verzegelde, geïsoleerde structuur, sterke veiligheid.

3. De vooraf geïnstalleerde Amerikaanse kabinet van het vak Type van het doos neemt transformatoren aan met laag verlies, lage ruis, lage temperatuurstijging, sterke overbelastingscapaciteit, kortsluitweerstand en sterke impactweerstand zorgt voor de hoge prestaties van het product.

4. Accepteer verschillende oplossingen om aan de aangepaste behoeften van klanten te voldoen en verschillende gebruiksscenario's te behandelen.

● Structuur van de kast

◆ Algemene lay -out

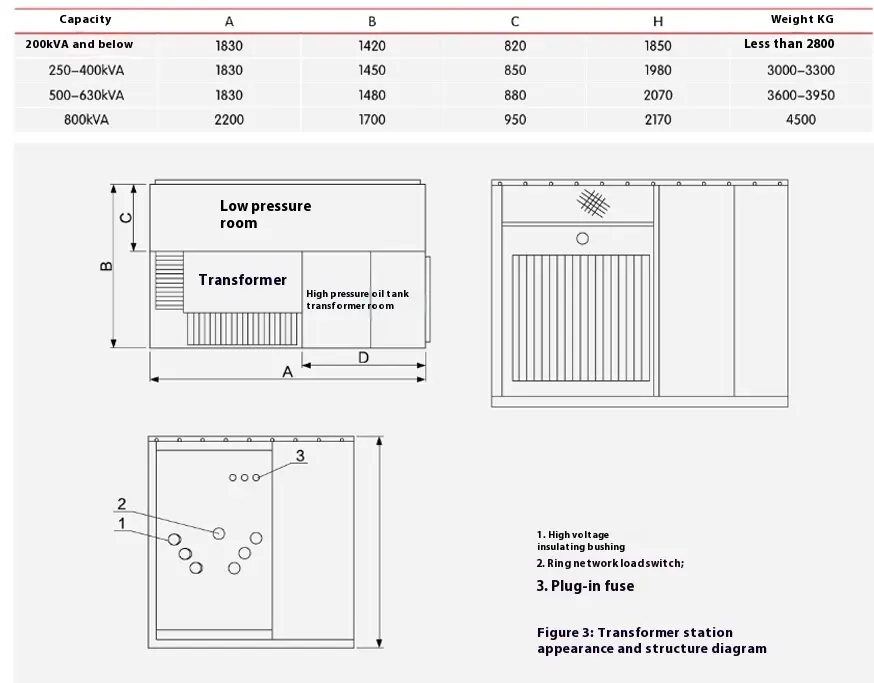

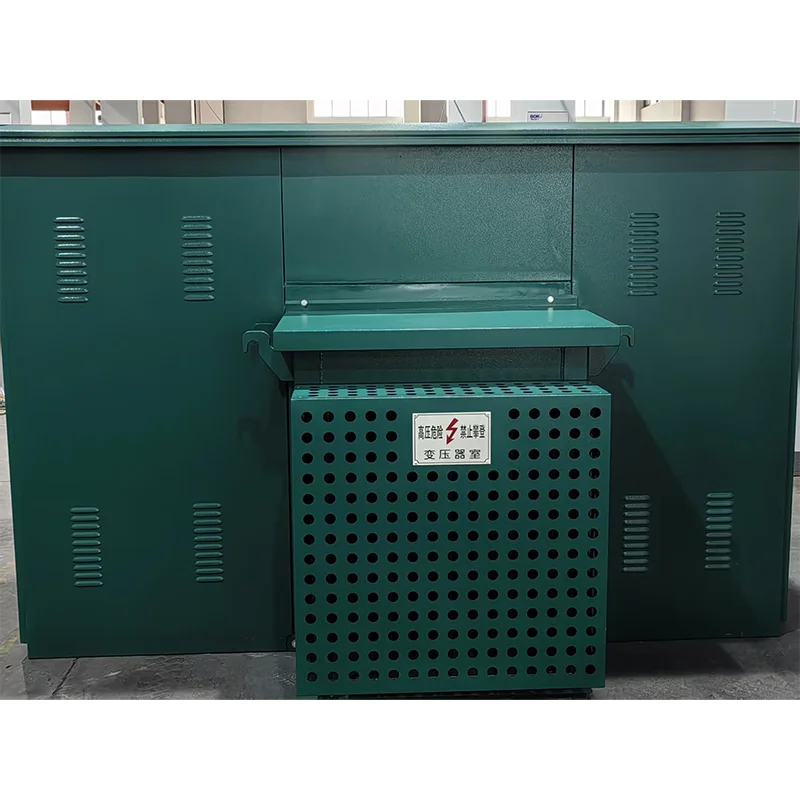

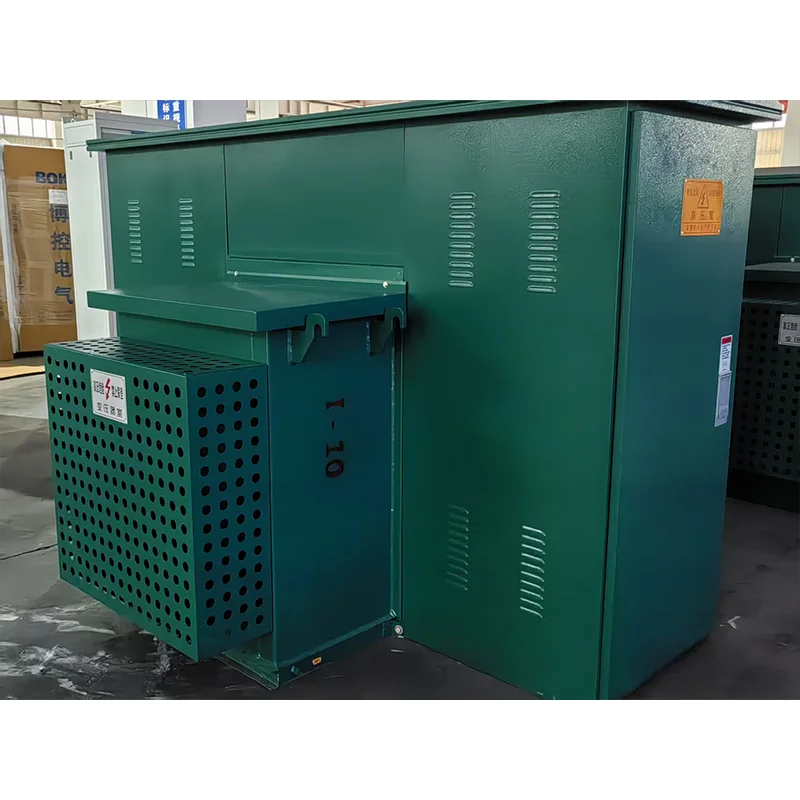

Het uiterlijk en de structuur van 10kV vooraf geïnstalleerde Amerikaanse boxtype kast worden getoond in figuren 2 en 3. De olietank is verdeeld in twee delen, het bovenste deel is de hogedrukolietank en het onderste deel is de transformator olietank. De twee delen zijn alleen elektrisch verbonden en de olie is geblokkeerd. Het schematische diagram wordt getoond in figuur 1, waarin "I" en "I" lijnen lusnetwerkvoeders zijn, "LL" -takken zijn transformatortakken en "V" is een laagspanningsuitgang. De kast kan worden gebruikt in zowel ringnetwerkvoedingssysteem als eindsysteem, en de conversie is erg handig. De feed van de lijn en de "Lⅲ" -tak is geschakeld met de laadschakelaar van het ringnetwerk. Tegelijkertijd is de inkomende terminal van de hoogspanningszijde van de transformator uitgerust met back-upbeveiligingszekeringen en plug-in fuses om de kortsluitfout en overbelasting en overbelasting van de tak te beschermen. Tegelijkertijd kunnen hoogspanningsweergave-apparaten en blikseminrichters ook worden geïnstalleerd. Het laagspanningsuiteinde van de transformator wordt uitgeschakeld na het passeren van een meter en een laagspanningsstroomonderbreker.

◆ Transformator

Vooraf geïnstalleerde Amerikaanse kabinet van het doostype gebruiken S11-serie driefasige olie-stimules transformator met een laag verlies, lage temperatuurstijging en lage ruis wordt aangenomen. Volledig afgedichte structuur isoleert effectief de luchtvervuiling en isolatieafbraak veroorzaakt door vocht. Het gegolfde vel van de olietankschaal heeft de functies van warmtedissipatie en koeling en vermindert effectief de interne druk.

◆ Twee-stations terminal load schakelaar

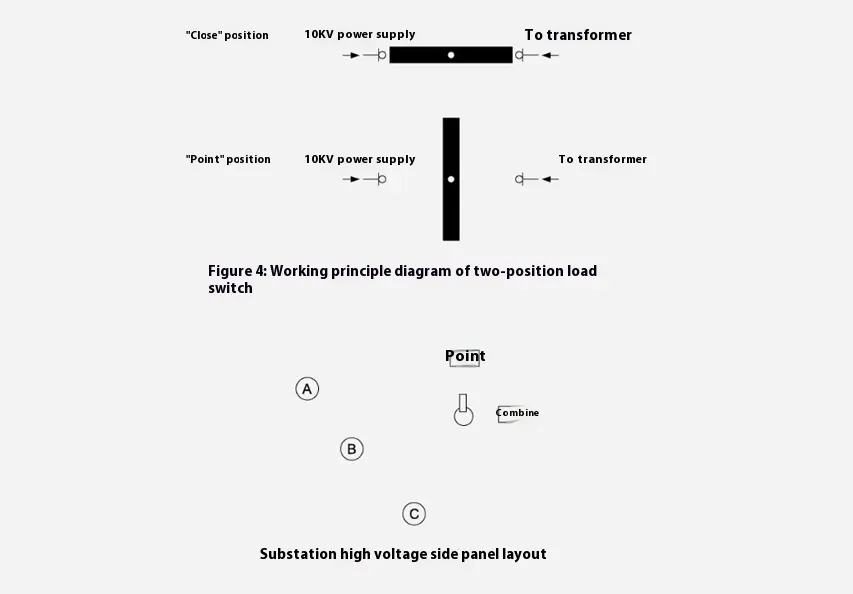

Het structurele diagram wordt getoond in figuur 4, waarin "i" is verbonden met de hoogspanningsaankomende terminal. Tijdens de werking plaatst de gebruiker de speciale bedieningshandgreep in de roterende as van de laadschakelaar en roteert deze 90 graden tegen de klok in en de laadschakelaar draait naar de "UIT" -positie. De terminalbelastingsschakelaar snijdt alleen de transformatortak in de modus Terminal voeding of werkt bij het vervangen van de plug-in zekeringkern, dus de negatieve loadschakelaar van de terminal heeft slechts twee posities van uit en aan, en de bedrijfskracht is ook klein vanwege de kleine omvang. Om de olievervuiling in de olietank te verminderen, wordt gesuggereerd dat de gebruiker de laagspanningsschakelaar uitschakelt voordat de laadschakelaar wordt gebruikt om de drukzijkosten te verminderen.

◆ Bescherming Zekering

De beveiligingszekering van vooraf geïnstalleerde Amerikaanse boxtype kast is in serie verbonden met de plug-in zekering in de transformatortak (zie R1 en R2 in figuur 2) om een ​​full-range bescherming te vormen. Het waait alleen wanneer er een kortsluitfout in de kast is, dus de kans op blazen is erg laag. Het is geïnstalleerd in de bovenste olietank en de olietank moet worden geopend als deze moet worden bijgewerkt.

◆ Voeg de zekering van het type in

De smeltkern heeft dubbele gevoeligheid (temperatuur en stroom), dat wil zeggen, het smelt wanneer de belastingzijde faalt (overbelasting of overmatige temperatuur). Plug-in zekering en back-upbeveiligingszekering worden in serie gebruikt, die het hele bereik kunnen beschermen van kleine stroom (meerdere keren in) tot grote stroom (enkele tientallen kiloamperes), en de maximale breekstroom is 50ka.

Opmerking:

1. Alle vermeld in de tabel zijn beoordelingen van zekeringen. De back-upbeveiligingszekering wordt alleen opgeblazen wanneer er een kortsluitfout is in de vooraf geïnstalleerde Amerikaanse boxtype kast.

2. De geselecteerde transformator is alleen geschikt voor de verbindingsmodus van DYN11.

3. Bij het selecteren van de ingevoegde zekering moet worden overwogen dat 3-4 keer de volledige capaciteitstroom van de transformator binnen 300s moet worden gesmolten, en tegelijkertijd moet worden voldaan dat 12 keer de volledige capaciteitstroom van de transformator niet moet worden gesmolten wanneer 0,1s wordt gebruikt.

4. Volgens IEC -normen kan de zekering werken in het politieke bereik van -25 ℃ ~+40 ℃. Wanneer de olietemperatuur hoger is dan +40 ℃ ℃, moet de nominale stroomstroom worden verminderd met 1% voor elke toename van 1 ℃.

◆ elleboogtype en "T" -type kabelkop

De hoogspanningsinkomende en uitgaande lijnen van 12kV vooraf geïnstalleerde Amerikaanse boxtype Cabine nemen kabel inkomende en uitgaande lijnen aan, en de hoogspanningsvoeding wordt uit de olietank geleid door epoxy-cast isolerende mouwen. Om de test van de fabriek en de acceptatietest van de gebruiker te vergemakkelijken, hebben de isolerende mouwen zelf de mogelijkheid om 10kV stroomfrequentie te weerstaan ​​die bestand zijn tegen spanning en blikseminslag die bestand is tegen spanning. Voordat de kabelkop wordt geïnstalleerd, is het noodzakelijk om te weten of de gebruiker blikseminrichters nodig heeft. Indien nodig neemt de ene set isolerende mouwen aan de binnenkomende en uitgaande lijnen van de lus het dubbele type-type aan, en de andere set neemt het type single-pass aan.

Kies een elleboog of T-vormige kabelkop die overeenkomt met het kabelsectie, reinig de binnen- en buitenste oppervlakken en het oppervlak van de isolerende mouw met watervrij ethanol, breng een beetje 7501 vacuüm siliconenvet aan op de mouwoppervlak en installeer deze volgens de speciale installatiespecificaties van het kabelwerkgebied. Installeer aan de andere kant van de dubbele passerende isolerende mouw op dezelfde manier een speciale volledig afgesloten zinkoxide-arrester. Zie de instructies voor de installatie van de kabelkop.

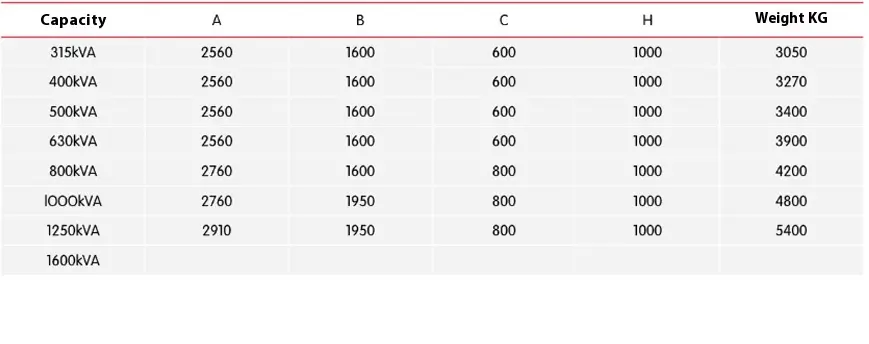

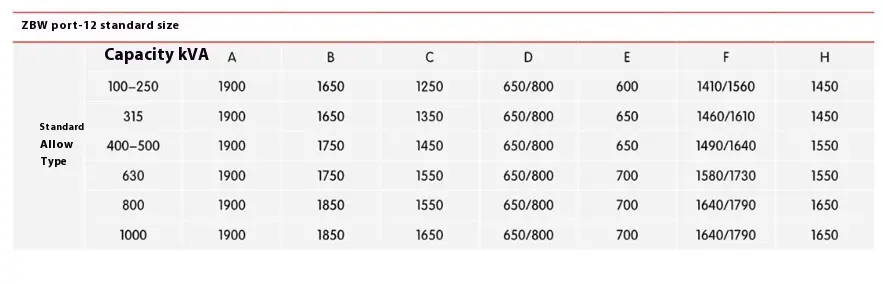

● Afmetingen van de vooraf geïnstalleerde Amerikaanse boxtype kast
