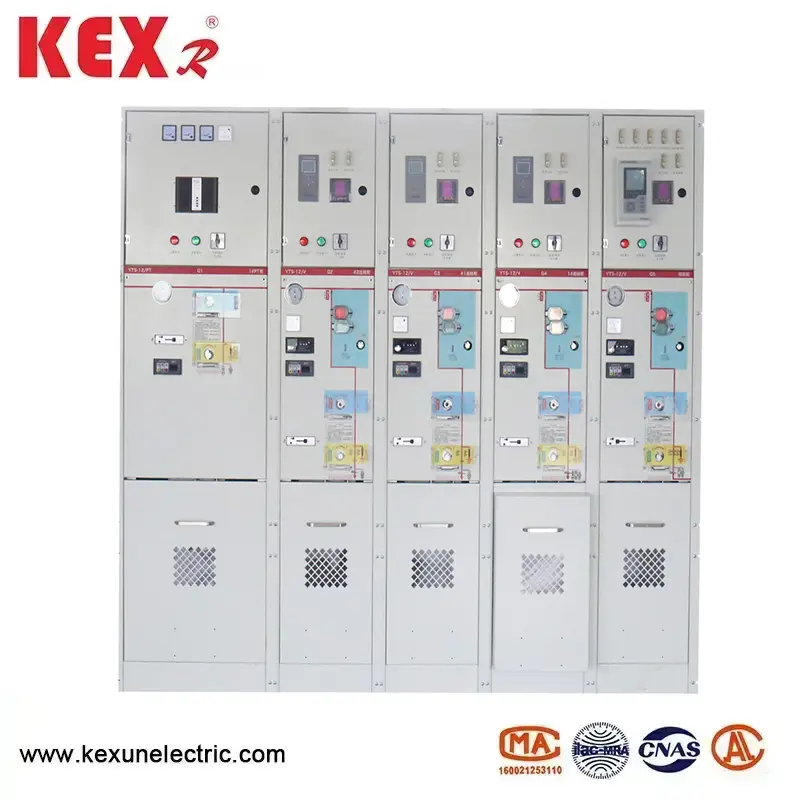

Lucht-geïsoleerde schakelapparatuur

● Hoofdstructuur en functie van KXMR6-12 Type lucht-geïsoleerde schakelgear

◆ Kerncomponenten:

▶ Laadschakelaar: het wordt gebruikt om de normale stroom in te schakelen en uit te schakelen (zoals SF6 of vacuümbelastingsschakelaar).

▶ Zekeringassemblage: zorg voor kortsluitbescherming (gebruikelijk in transformatorbeschermingscircuit).

▶ Aardingsschakelaar: zorg voor veilige aarding tijdens onderhoud.

▶ Instrumentruimte: Microcomputer Protection Device of Monitoring Module kan worden geselecteerd.

◆ Typisch schema: modulaire combinatie van inkomende lijneenheid, uitgaande lijneenheid, meeteenheid en PT -eenheid.

● Air-geïsoleerde Switchgear-toepassingsscenario

▶ De voeding van het ringnetwerk: als knooppuntschakelaar in dubbele voeding of multi-power leveringsring netwerksysteem.

▶ Terminale verdeling: de distributieterminal van industriële en mijnbouwbedrijven, commerciële complexen en woonverblijven.

▶ Nieuwe energietoegang: rooster-verbonden regeling van gedistribueerde energie zoals fotovoltaïsche en windenergie.

● Met behulp van omstandigheden van lucht-geïsoleerde schakelapparatuur

KXRM6-type lucht-geïsoleerde schakelaar is geschikt voor hoge en lage temperatuur (+40 ℃ ~ -40 ℃), vochtigheid, stof, zoutvervuiling, mijnen, grote hoogte (L000) en andere omgevingen. Kortetermijn onderdompeling in water binnen 24 uur heeft geen invloed op het gebruik.

Opmerking: als de hoogte hoger is, geef dan de specifieke hoogte aan.

● Stadard

KXRM6-type lucht-geïsoleerde Switchgear voldoet aan de normen

1. Internationale normen

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, etc.

2. China standaard

GB3804, GB3906, GB11022, etc.

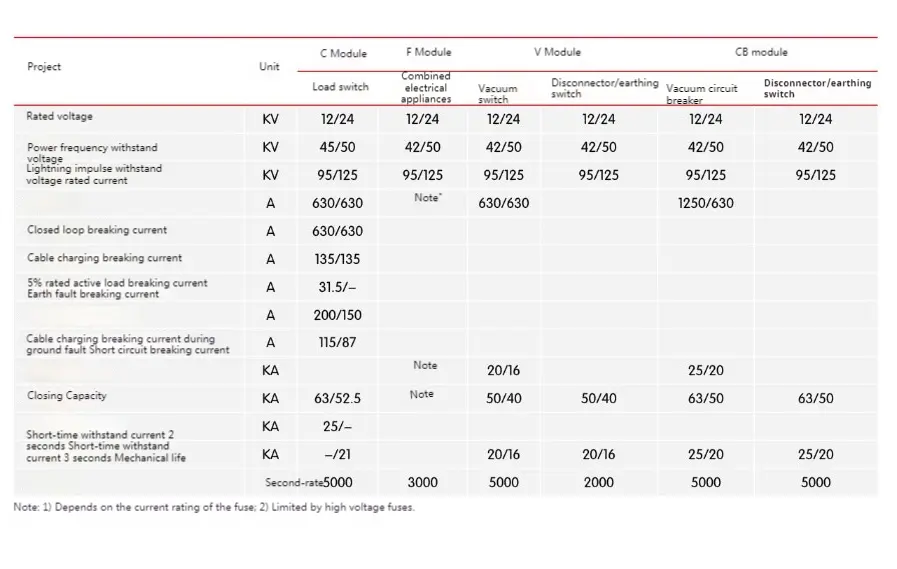

● KXRM6-type lucht-geïsoleerde schakelgevel technische parameters tabel

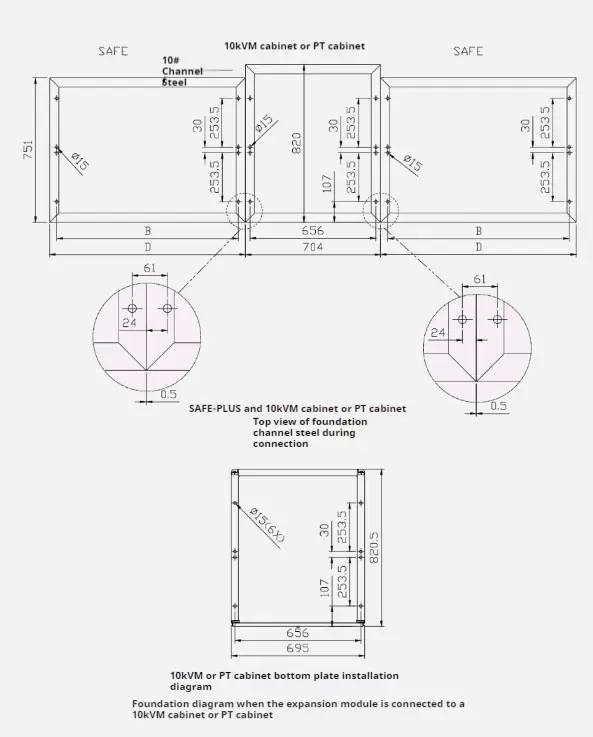

● Structuur en afmetingen van KXRM6-type lucht-geïsoleerde Switchgear
