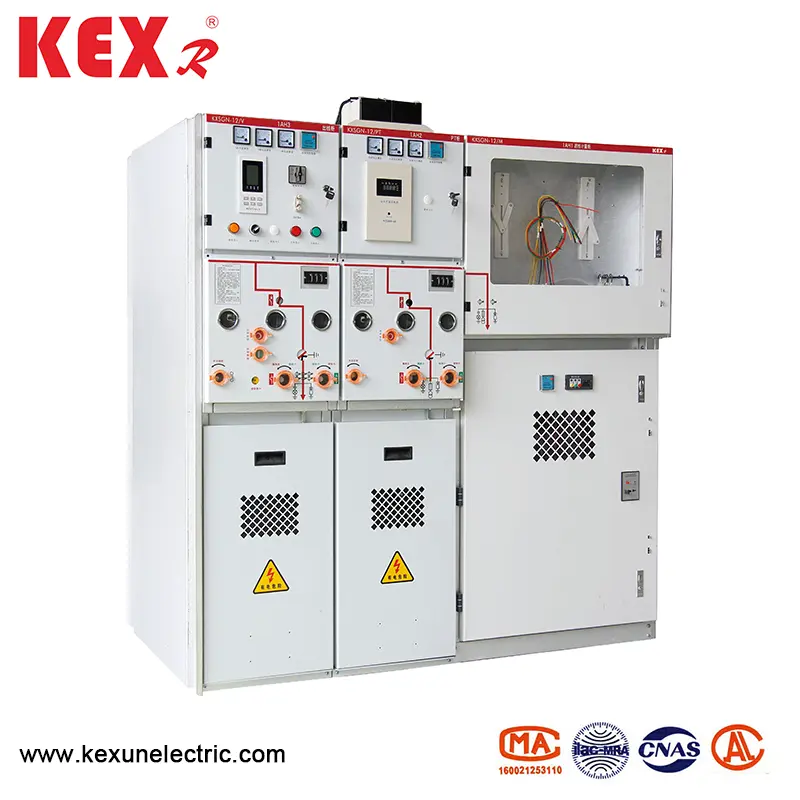

Vaste geïsoleerde gesloten medium spanningsschakelaarapparatuur

Kexun is een leverancier die gespecialiseerd is in de productie van stroomtransmissie- en transformatieapparatuur in China. Solid geïsoleerde gesloten medium spanningsschakelaarapparatuur is een van de belangrijkste producten van Kexr. Het maakt gebruik van vast isolatiemateriaal als het belangrijkste isolatiemedium, en biedt een perfecte reeks oplossingen voor gebruik van energieretroosters en distributiegebruikers.
Model: KXSGN-12
Merk: Kexr

Stuur onderzoek

Productomschrijving

● Productoverzicht

KXSGN-12 vaste geïsoleerde gesloten medium spanningsschakelaarapparatuur hebben veel schema's zoals bescherming van stroomonderbrekers, transformatiebescherming, belastingregeling, zekeringcombinatie-elektriciteit, PT-voeding, buskoppeling, tillen enzovoort. Dit product kan worden gebruikt als distributieapparatuur van het stroomsysteem, en kan ook worden gebruikt als stroomverdelingsapparatuur voor stedelijke constructie van industriële en mijnbouwbedrijven, met de kenmerken van multifunctionele en veelzijdigheid.

Solid geïsoleerde gesloten medium spanningsschakelaarapparatuur Houd vast isolatiemateriaal aan als het belangrijkste isolatiemedium, de vacuümonderbreker, geleidende verbinding, disconnector, aardingsschakelaar, hoofdbus, takbus en andere hoofd elektrische circuits worden verpakt en verpakt met vast isolatiemedium in een of meerdere modules met bepaalde functies, die kunnen worden gecombineerd of volledig worden uitgebreid en de volledige isolatie en strakke en strakke in staat.

● Gebruiksvoorwaarden

Omgevingstemperatuur ： -45 ~ 40 ℃

Max hoogte ： 4000m

Max Dagelijkse gemiddelde temperatuur ： 35 ℃

MAX DAGELIJKSE Vochtigheid ： 95%

Max Maandelijkse vochtigheid ： 90%

Max seismische intensiteit ： Grade 8

OPMERKING ： Solid geïsoleerde gesloten medium spanningsschakelaarapparatuur moet worden geïnstalleerd op een plaats zonder brand, explosie en gewelddadige trillingen.

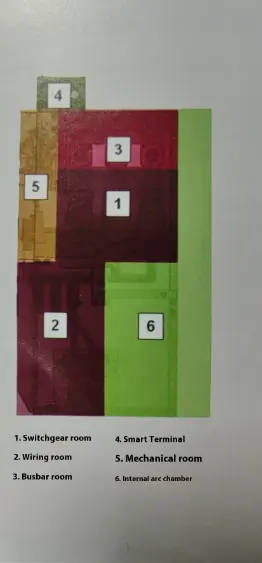

● Spacerstructuur

Solid Insulated Closed Medium Voltage Switch Equipment

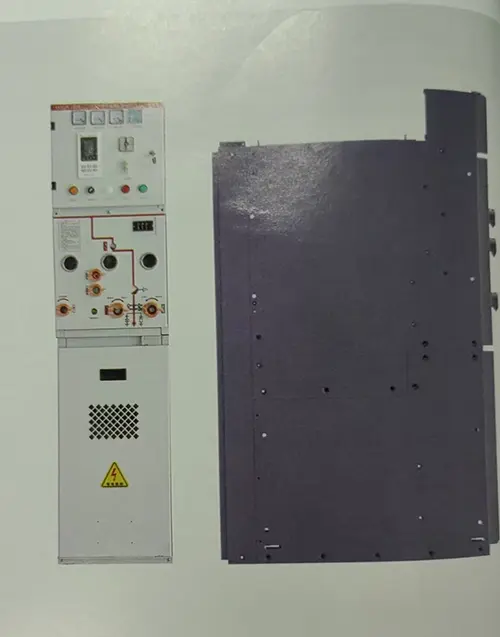

● Overzichtsdimensie van vaste geïsoleerde gesloten medium spanningsschakelaarapparatuur

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Type lager isolatie

Plan	Kabinetsbreedte	Kabinetdiepte	Kasthoogte	Topbescherming
PT inkomende lijn	450	940	1500	Verhoog 200
Inkomend en schets	375	940	1500	Verhoog 200
Verbindingsschakelaar	375	940	1500	Verhoog 200
Isolatie tussen connectie	375	940	1500	Verhoog 200
BURBAR LIPTING	375	940	1500	Verhoog 200
Traditionele meting	750	940	1500	Verhoog 200
Compacte meting	375	940	1500	Verhoog 200
Voeding PT	450	940	1500	Verhoog 200
Basisstation voor controle en bescherming	375	940	1500

◆ Type bovenste isolatie

Plan	Kabinetsbreedte	Kabinetdiepte	Kasthoogte	Overhead -overzicht
PT inkomende lijn	450	940	1800	Verdiepen 260
Inkomend en schets	425	940	1800	Verdiepen 260
Verbindingsschakelaar	425	940	1800	Verdiepen 260
Isolatie tussen connectie	425	940	1800	Verdiepen 260
BURBAR LIPTING	425	940	1800	Verdiepen 260
Traditionele meting	750	940	1800	Verdiepen 260
Compacte meting	425	940	1800	Verdiepen 260
Voeding PT	450	940	1800	Verdiepen 260
Basisstation voor controle en bescherming	375	940	1800

● Technische parameter

◆ Technische parameters van SwitchGear

Item			Eenheid	Gegevens
Nominale spanning			Kv	12
Nominale frequentie			Kv	50
Nominale stroom			Kv	630	1250
Rated isolatieniveau	Stroomfrequentie bestand tegen spanning （UD） 1min	Pauze	A	48
		Afwisselend	A	42
		Relatieve grond	A	42
	Bliksemintrichting is bestand tegen spanning （omhoog）	Pauze	A	85
		Afwisselend	A	75
		Relatieve grond	A	75
Nominale kortsluitingsstroom （1SC）			A	25	31.5
Nominale op korte termijn bestand tegen huidige （4s）			De	25	31.5
Nominale piek bestand tegen stroom （1P）			De	63	80
Nominale kortsluitingsstroom （piek） (1MA)			De	63	80
Beschermingscijfer van de behuizing			De	IP4X
Werkmethode			Tijd	Type voorjaarsenergie opslag

◆ Technische parameters van geïsoleerde aardingsschakelaar

Item			Eenheid	Gegevens
Nominale spanning			Kv	12
Nominale stroom			A	630	1250
Nominale op korte termijn bestand tegen huidige （4s）			De	25	31.5
Nominale piek bestand tegen stroom				63	80
	Stroomfrequentie bestand tegen spanning （UD） 1min	Fase en grond	Kv	42
		Pauze		48
	Nominale bliksemintrichting bestand tegen spanning （Up）	Fase en grond	Kv	75
		Pauze		85
Mechanisch leven van disconnector (aan)			Tijd	3000
Mechanische levensduur van aardingsschakelaar (off-surgering)			Tijd	3000
