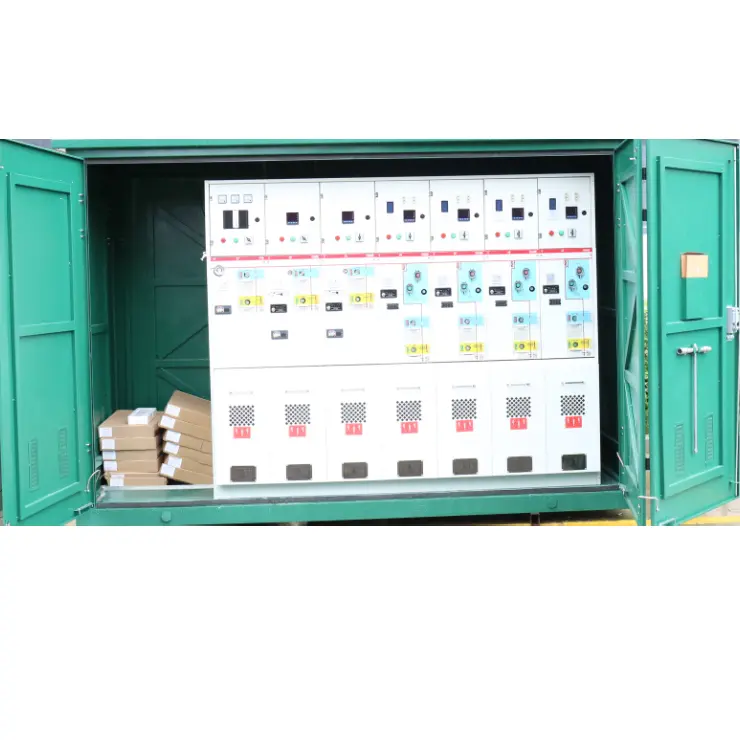

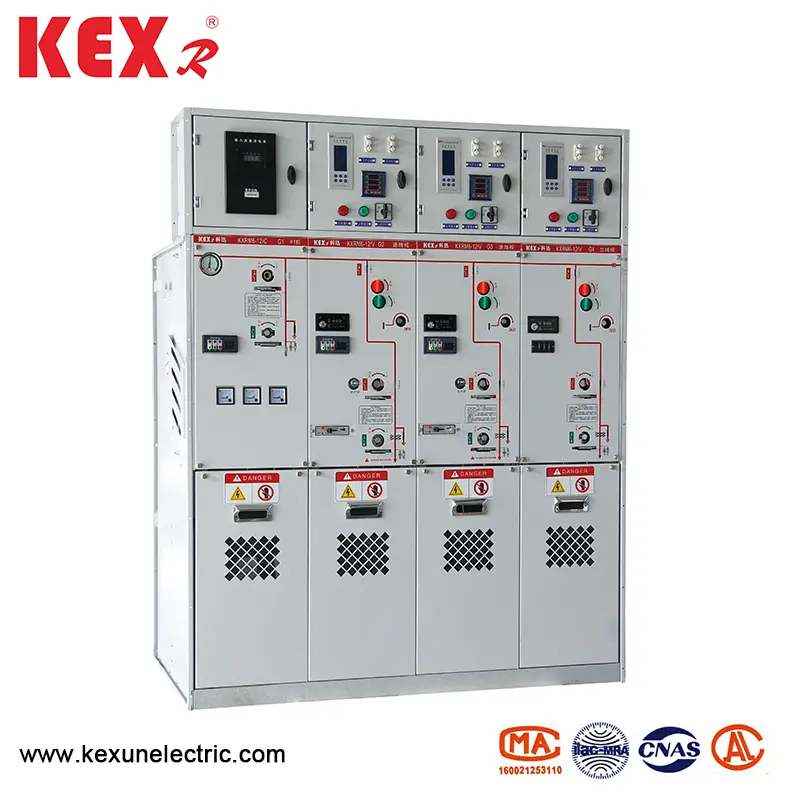

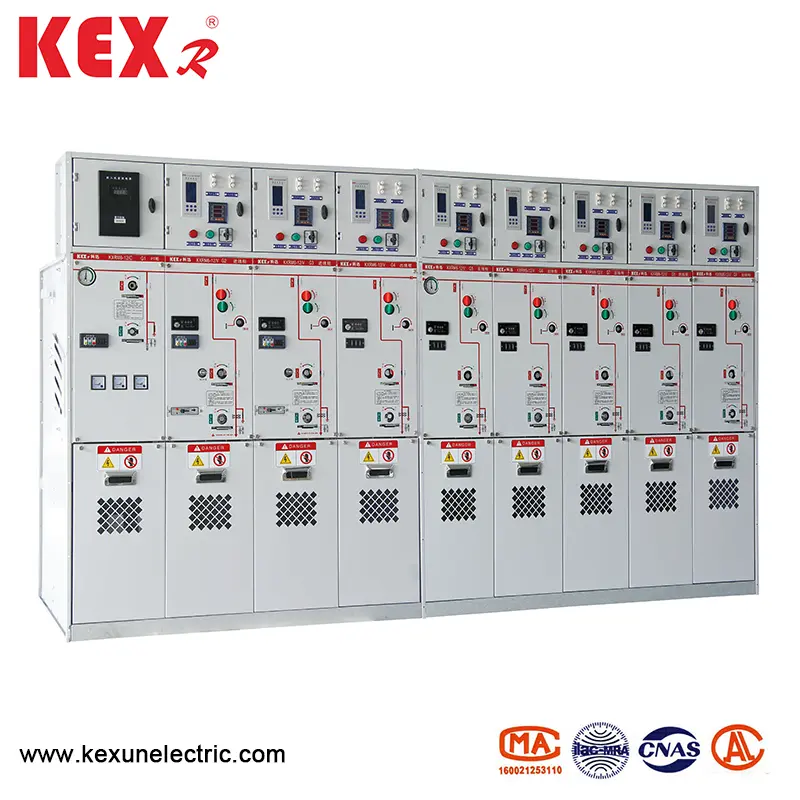

Alle ingesloten geïsoleerde gaskast

● Gebruiksvoorwaarden

KXMR6-12 Type Alles All-ingesloten geïsoleerde gaskast is geschikt voor verschillende omgevingen zoals hoge en lage temperatuur (+40 ℃ ~ -40 ℃), vochtigheid, stof, zoutvervuiling, mijnen en grote hoogte (1000 m), op korte termijn onderdompeling in water binnen 24 uur geen invloed op het gebruik.

Opmerking: als de hoogte hoger is, geef dan de specifieke hoogte aan.

● Productfuncties

▶ KXRM6-12 Alle ingesloten geïsoleerde gaskast maakt gebruik van SF6-gas als boogdelfing en isolatiemedium.

▶ De kast is volledig verzegeld en geïsoleerd; Busbars, schakelaars en levende onderdelen zijn volledig ingesloten in roestvrijstalen schaal.

▶ De holte is gevuld met 1,4-bar SF6-gas en het beschermingsniveau bereikt IP67: het hele schakelapparaat wordt volledig niet beïnvloed door externe omgevingscondities, die kunnen zorgen voor de normale werking van de schakelaar, zelfs in extreme gevallen zoals wateronderdompeling op korte termijn en het product is onderhoudsvrij voor het leven.

▶ De kabinet heeft een perfect "vijf-preventie" -vergrendelingsapparaat, dat de mogelijke werkingsfouten van personeel en apparatuur veroorzaakt door menselijke verkeerde werking volledig elimineert.

▶ Alle kasten hebben betrouwbare veilige drukkanalen, die de persoonlijke veiligheid van operators kunnen waarborgen, zelfs in extreme gevallen.

▶ De kast is verdeeld in twee typen: combinatie van vaste eenheid en combinatie van uitbreidbare eenheid.

▶ De grootte van de KXRM6-12 Alle ingesloten geïsoleerde gaskast is handig om te installeren, en deze kan geschikt zijn voor plaatsen met een smalle ruimte en slechte omgevingscondities.

▶ De kast kan worden uitgerust met elektrische, afstandsbediening en bewakingsapparatuur volgens verschillende behoeften van gebruikers.

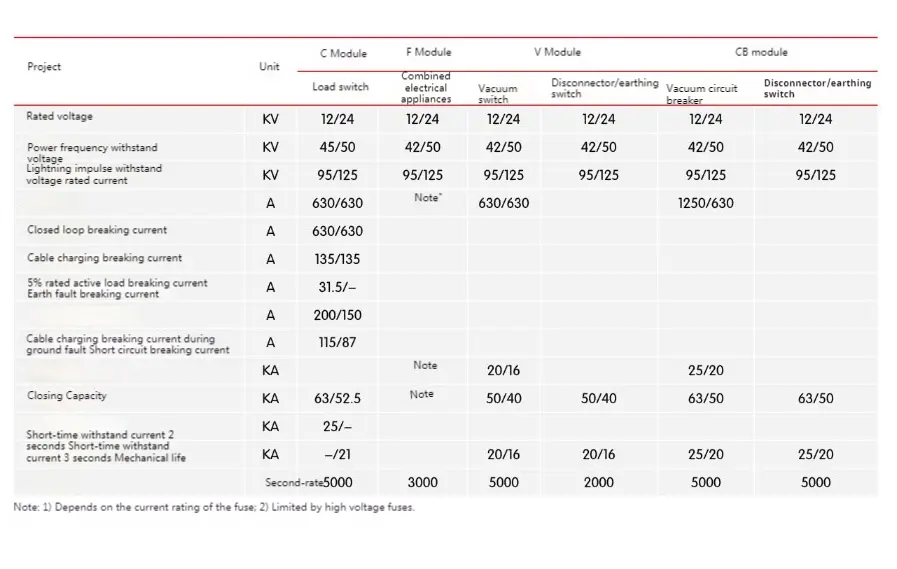

● Technische parameter

● Transformator- en lijnbeveiliging

De KXRM6-12 Alle ingesloten geïsoleerde gaskasteenheid Combine-type biedt twee transformatorbeveiligingsmodi, namelijk de combinatie van de laadschakelaarzekering en de stroomonderbreker met relaisbescherming.

1. Transformer-bescherming is een combinatie van stroombeperkende hoogspanningszekering en laadschakelaar. De zekeringruimte wordt geïnstalleerd achter een aparte afgesloten behuizing aan de voorkant van het apparaat. De laadschakelaar maakt gebruik van een mechanisme voor de opslag van de voorjaarsenergie, dat kan worden geactiveerd door de zekeringstaker.

2. Om de vervanging van de zekering te vergemakkelijken, kan de bedrijfsgreep worden gebruikt om de einddekking van de zekeringkamer te verwijderen. Het struikelmechanisme van de zekering is vooraf gepositioneerd, wat zorgt voor de waterdichte prestaties van het hele systeem.

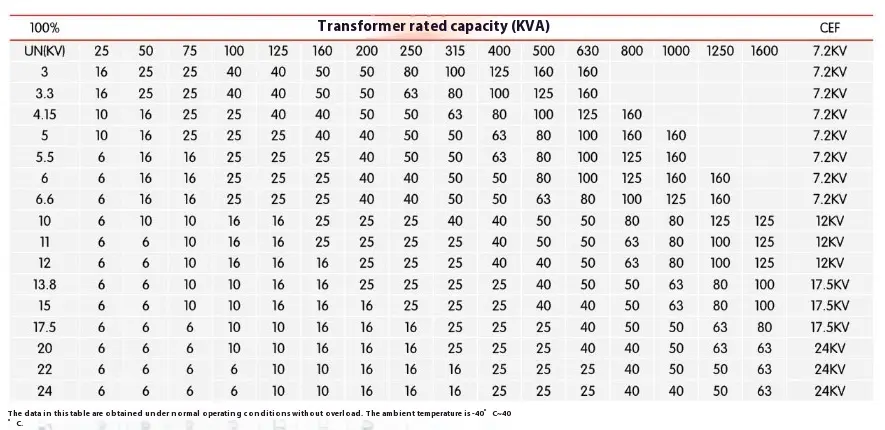

● Vergelijkingstabel met zekering en transformator

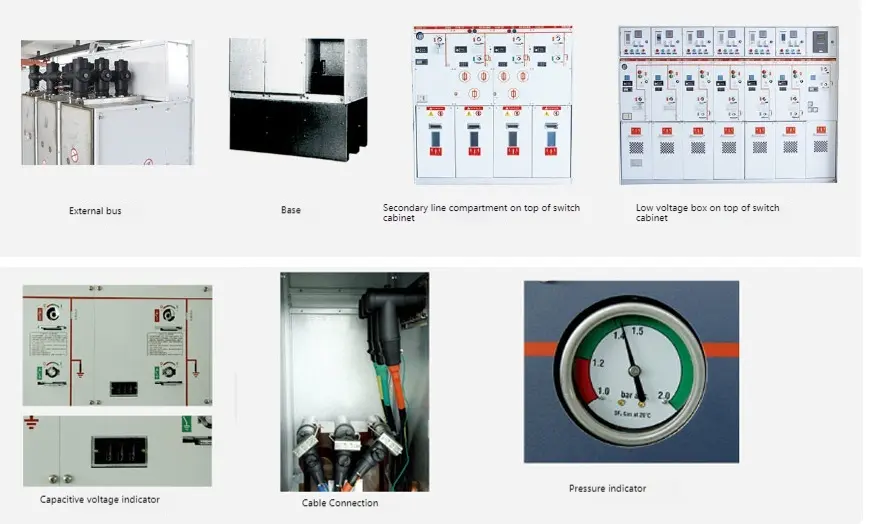

● Optionele accessoires

◆ Hulpcontact

Alle laadschakelaars en stroomonderbrekers kunnen worden uitgerust met 2NO+2NC die schakelpositie aangeeft. Een parallelle reisspoel (AC of DC) kan worden geïnstalleerd op de transformatorschakelaar en stroomonderbreker en de laagspanningsregelcomponent bevindt zich achter het voorpaneel.

◆ Spanningsindicatie

Capacitieve spanningsindicator laat zien of de bus opgeladen is of niet, en de aansluiting erop kan worden gebruikt voor de nucleaire fase.

◆ Kortings- en grondfoutindicator

Om de foutlocatie te vergemakkelijken, kan de kabelschakelaarmodule worden uitgerust met kortsluitings- en aardingsfoutindicatoren voor eenvoudige foutdetectie.

◆ Elektrische werking

Het is een standaardschema voor handmatig bedieningsmechanisme van kabelschakelaareenheid en transformatoreenheid. U kunt er ook voor kiezen om een ​​elektrisch bedieningsmechanisme te installeren. Kabelschakelaars, vacuümstroomonderbrekers en aardingsschakelaars worden allemaal bediend door mechanismen achter het voorpaneel. Alle schakelaars en stroomonderbrekers kunnen worden bediend door handvat (standaardconfiguratie) te bedienen, of kunnen worden uitgerust met motorwerkingsmechanisme (accessoires). De aardingsschakelaar kan echter alleen handmatig worden bediend en een mechanisme met de mogelijkheid om de foutstroom te sluiten is geconfigureerd.

◆ Bekabeling

Standaardbussen in overeenstemming met DIN47636 zijn geïnstalleerd. Alle bussen hebben dezelfde hoogte van de grond en worden beschermd door de dekplaat van de kabelruimte. Sommige dekplaten kunnen worden verbonden met de aardingsschakelaar en speciale dekplaten met dubbele kabelruimte kunnen ook worden gebruikt voor inkomende lijnen met dubbele kabel.

◆ Drukindicator

Meestal uitgerust met een drukindicator, die wordt gevormd door een manometer. Bovendien kunnen elektrische contacten worden verstrekt om de drukvermindering aan te geven.

◆ Key Lock

Toetsensloten voor stroomonderbrekers, laadschakelaars en aardingsschakelaars kunnen worden geïnstalleerd. Het kan worden uitgerust met semi-shelter met slotvergrendeling, die geschikt is voor stroomonderbrekers, laadschakelaars en aardingsschakelaars.

◆ Quencher

Alle ringnetwerkeenheden kunnen worden uitgerust met boog -arresters. Wanneer binnen de boog van binnen plaatsvindt, zullen de Arc -arresters automatisch sluiten op de binnenkomende bus, inclusief D-, DE- en V -modules, en alle kabelmodules kunnen worden uitgerust met een arc -arrestor. Ze moeten bestellen met de eenheid en kunnen deze niet wijzigen. De werking van de boogblusser kan worden aangegeven met deze methode en de elektrische contacten in SF6 -kast zijn verbonden met de terminal achter het voorpaneel.

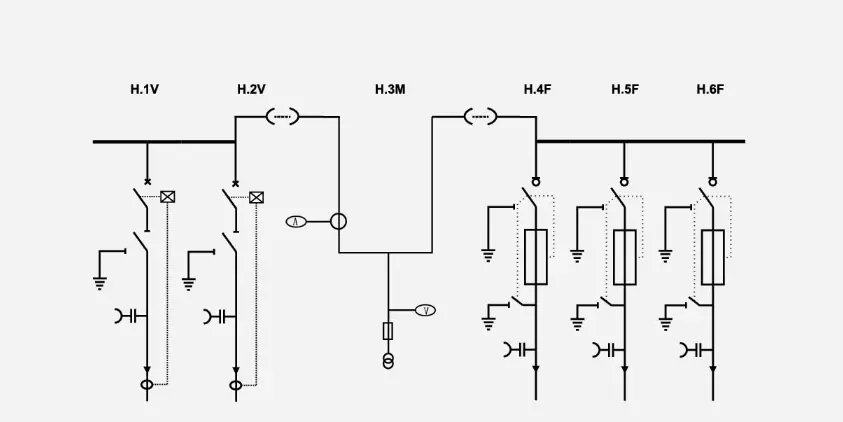

● Programma -beschrijving

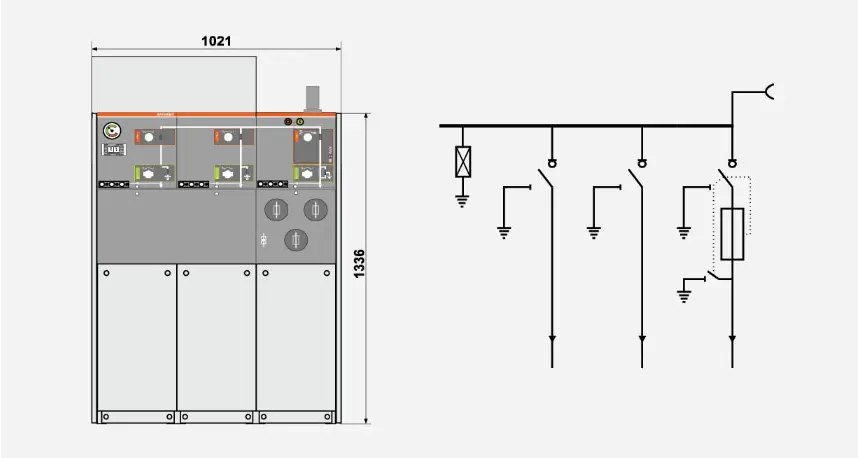

◆ Schema 1 SA+CCF+

Installeer de Lightning -arrester in de bus en laat deze uit voor uitbreiding.

Opmerking: het aantal schakeleenheden mag niet minder zijn dan 3.

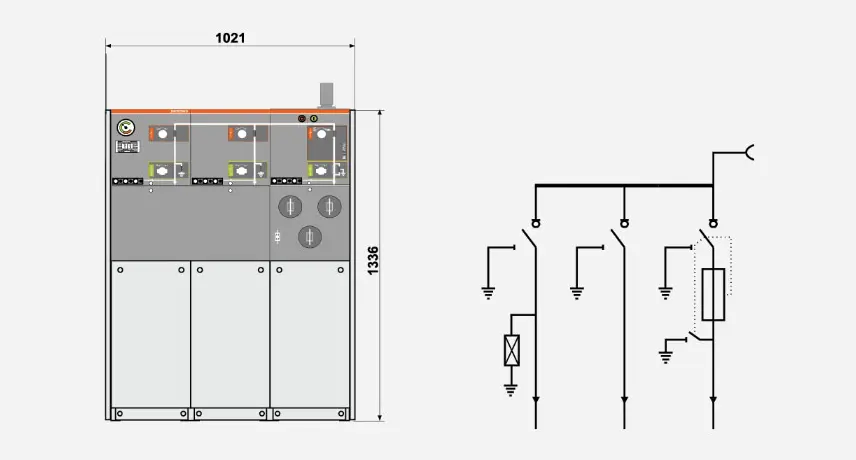

◆ Schema 2 CCF+

Installeer de Lightning -arrester in de inkomende lijn en reserve -uitbreiding.

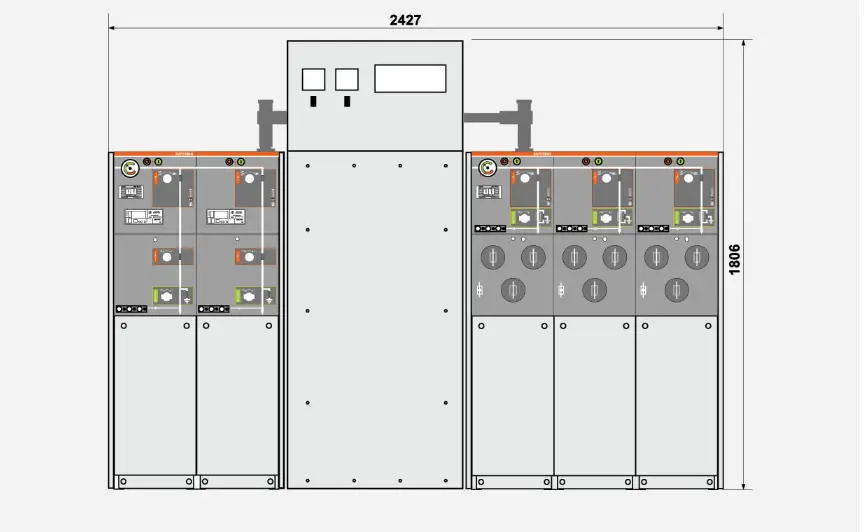

◆ Schema 3 w+m+fff

Hogedrukzijde berekening
