Hexafluoride ring hoofdunit

● Hoofdtoepassing

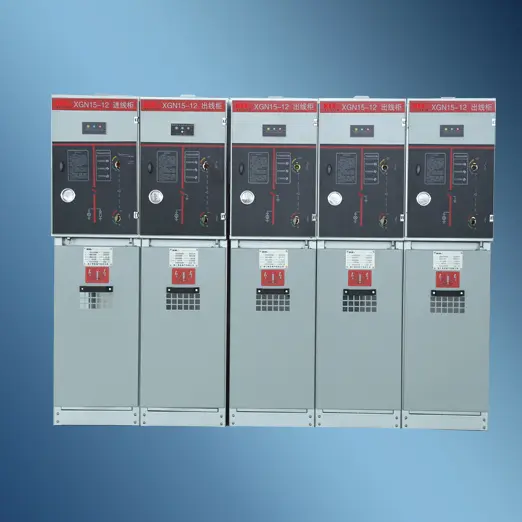

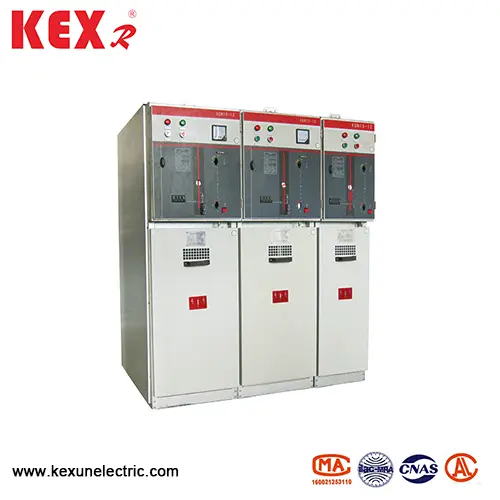

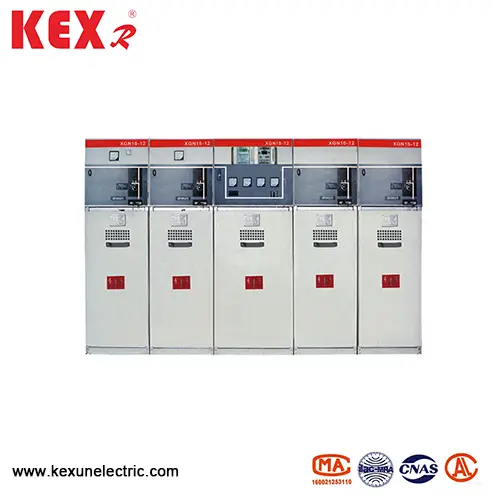

XGN15-12 Type Hexafluoride Ring Main Unit Suitable for AC 50HZ and 12kV power systems, widely used in industrial and civil cable ring networks and power supply terminal projects, especially suitable for urban residential areas, small secondary substations, switching stations, industrial and mining enterprises, shopping malls, airports, subways, wind power generation, hospitals, stadiums, railways, tunnels and other places.

● Gebruiksvoorwaarden

▶ Hoogte: ≤ 1000 m. (Als u speciale vereisten hebt, geef ze dan aan bij het bestellen)

▶ Omgevingstemperatuur: -25 ~ 40 ℃

▶ De gemiddelde dagelijkse relatieve vochtigheid ： ≤95%

▶ De gemiddelde maandelijkse relatieve vochtigheid ： ≤90%;

▶ Schokweerstand graad ： 8 graden

▶ Plaatsen vrij van gewelddadige trillingen, impact, brand, chemische corrosie en explosie.

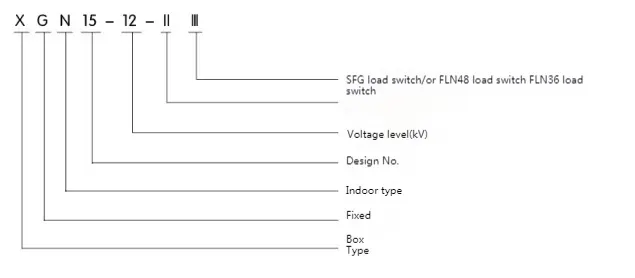

● Model en betekenis

● Criteries voldoen aan

XGN15-12 TYPE HEXAFLUORIDE RING HOOFD Eenheid voldoen aan de volgende criteries:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Technische parameters en dimensie

● Structuur en basiscomponenten van laadschakelaarkast

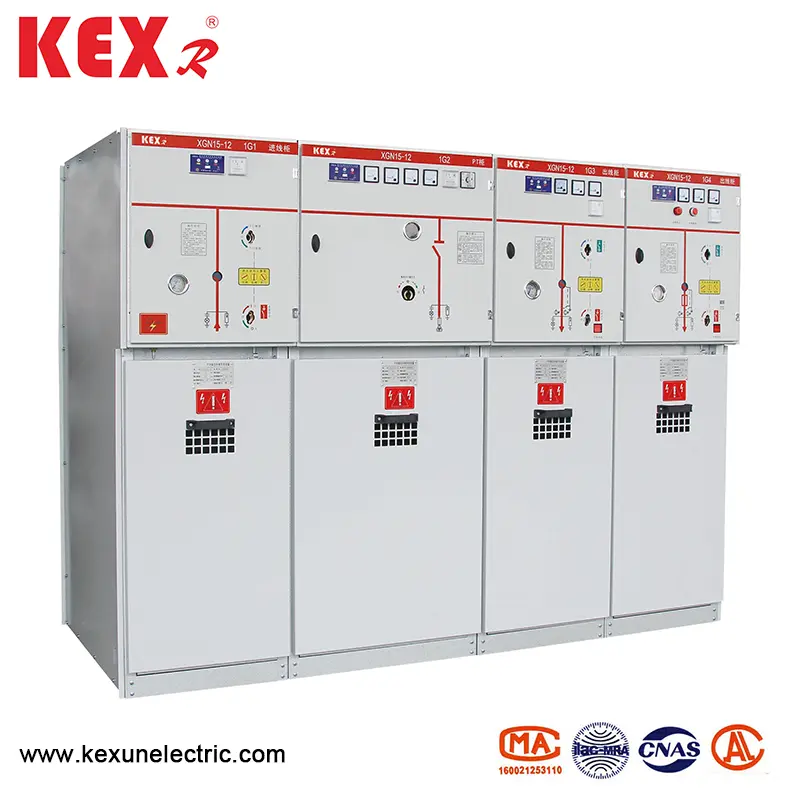

◆ XGN15-12 Type Hexafluoride Ring Hoofdeenheid Structuur: Busruimte+Laadschakelaar Kabelkamer+Bedieningsmechanisme+Ineenstortingsmechanisme en laagspanningscontrolekamer

◆ Laadschakelaar

Een laadschakelaar met drie stations is geïnstalleerd in de schakelruimte. De schaal van de laadschakelaar is gemaakt van epoxyhars en gevuld met zwavel hexafluoride (SF). ) Het gas is een isolatiemedium en SF kan worden geïnstalleerd in de schakelruimte volgens de vereisten van de klant. Gasdichtheidsmeter of gasdichtheidsmeter met alarmcontact.

◆ Kabelruimte

De laadschakelaarkast heeft een ruime kabelruimte, die voornamelijk wordt gebruikt voor kabelverbinding, zodat kabels met één core of drie core kunnen worden aangesloten door eenvoudige niet-afgeschermde kabelkoppen en tegelijkertijd de bliksemafscheider, de huidige transformator, de schakelaar met lagere grond en andere elementen in voldoende ruimte kunnen worden geïnstalleerd. Volgens het standaardontwerp heeft de kastdeur observatieraam- en veiligheidsinterlock -apparaat en is de bodemplaat van de kabelruimte uitgerust met afdichtingsdeksel en kabelklem met een ondersteuningsframe van de juiste maat. De bodemplaat en de voordeurframe van de kabelruimte kunnen worden verwijderd om de installatie van de kabel te vergemakkelijken.

◆ Kneadmechanisme, in elkaar grijpende mechanisme en lagedrukcontrolekamer

De laagspanningsruimte met Interlock speelt tegelijkertijd de rol van het bedieningspaneel. De laagspanningskamer is uitgerust met het bedieningsmechanisme van het veer met positie-indicator, mechanische vergrendeling en apparaat, en kan ook worden uitgerust met hulpcontacten, struikelspiraal, noodstruikmechanisme, capacitief live display, sleutelslot en elektrisch bedrijfsapparaat. Tegelijkertijd kan de ruimte in de laagspanningskamer ook worden uitgerust met het besturingscircuit, het meetinstrument en een beschermingsrelais. De 750 mm brede kast heeft twee identieke laagspanningskamers, die kunnen worden uitgerust met meer accessoires. De hele XGN15-schakelkast kan in twee delen worden verdeeld, het bovenste deel van de kast omvat busruimte, laadschakelaar, bedieningsmechanisme en een laagspanningsruimte, die is gescheiden van de onderste kabelruimte. Daarom kan de in de bovenste eenheid geïnstalleerde apparatuur veilig en handig worden gereviseerd en hervormd, en kan de hele bovenste eenheid worden vervangen.

◆ Busruimte

De buskamer is gerangschikt in het bovenste deel van de kast. In de buskamer zijn de hoofdbussen met elkaar verbonden en rennen door de hele rij schakelkasten

◆ Basiscomponenten ofxgn15-12 type hexafluoride ring hoofdeenheid

▶ FLN36 Switch wordt ontwikkeld en geproduceerd door het bedrijf door buitenlandse technologie te introduceren en volgens de vereisten van het binnenlandse energiesysteem.

▶ De laadschakelaar heeft drie staten: sluiten, openen en aarding. De dynamische en statische contacten van de laadschakelaar worden geplaatst in de sterfte-casterende epoxyharsschil met versterkte structuur en SF. Het gas is het boogduifmedium en de luchtdruk is 14Bar. Elke laadschakelaar is afgesloten en onderhoudsvrij en de barometer kan afzonderlijk worden geselecteerd. De typische installatiemethode van de laadschakelaar in ringnetwerkkast is om een ​​stalen partitie tussen kabelruimte en busruimte te plaatsen en horizontaal te installeren. Deze installatiemethode isoleert de buskamer vanuit de kabelruimte om te voldoen aan de strengste veiligheidseisen voor bediening en onderhoud. Als boog binnenkomt, is er een structureel zwak punt aan de achterkant van de laadschakelaarschaal, die zal worden weggespoeld, en dan wordt de boogafvoerklep op de kast weggewassen en wordt de overdrukluchtstroom buiten de kast geleid.

▶ De laadschakelaar heeft twee bedrijfsmechanismen: het werkingsmechanisme van één veer (k-type) en het werkingsmechanisme van het dubbele veer (A-type), het elektrische mechanisme kan worden toegevoegd aan de bovenstaande twee soorten bedrijfsmechanismen om externe elektrische besturing te realiseren.
