Hoogspanningsring Netkast
Als een bekende fabrikant van hoogspanningsring netto kast in China, hebben Kexun's HXGN (H) □ -12 -serie producten de kenmerken van eenvoudige structuur, flexibele werking, betrouwbare vergrendeling en handige installatie, en kunnen bevredigende technische oplossingen bieden voor verschillende applicaties en verschillende gebruikers.

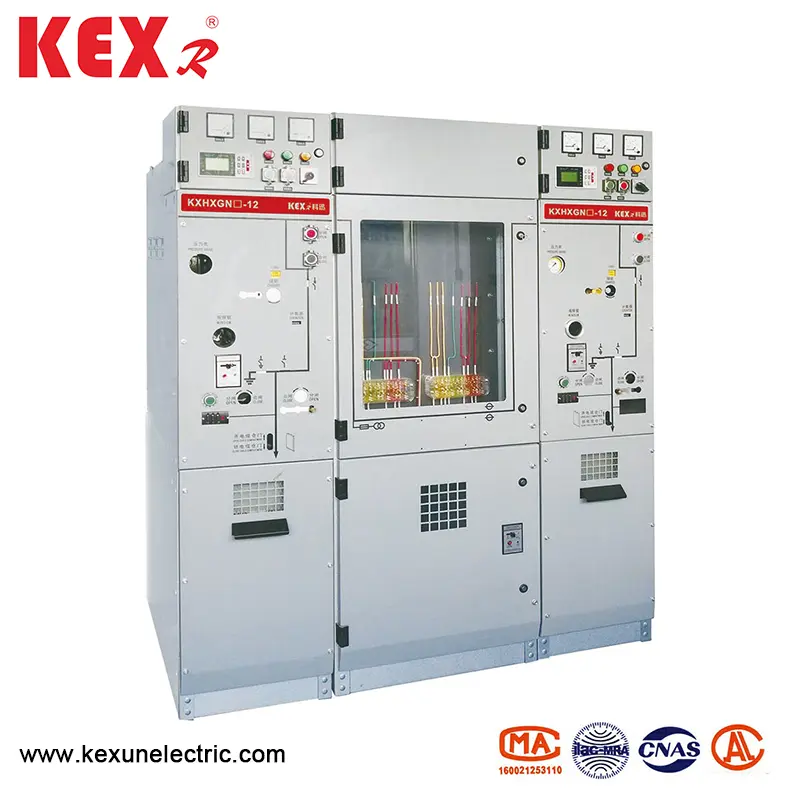

Model: HXGN (H) □ -12
Merk: Kexr
Model: HXGN (H) □ -12
Merk: Kexr
● Productoverzicht
Het netto kabinet met hoge spanningsring gemaakt door Kexun neemt geavanceerde detectietechnologie, informatietechnologie en eenvoudig en flexibel configuratieschema aan om te voldoen aan de steeds veranderende marktvraag en ook te voldoen aan de vereisten van de intelligentie van het energieret.
De HXGN (H) □ -12 Type Hoogspanningsring Net Cabinet is geschikt voor industriële en civiele kabelringnetwerken en distributienetwerk Terminal-projecten. Aangezien de acceptatie en distributie van elektrische energie vooral geschikt is voor stroomverdeling in stedelijke woonwijken, kleine secundaire onderstations, schakelstations, kabelverdeling, box-type onderstations, industriële en mijnbouwbedrijven, winkelcentra, luchthavens, metingen, windenergie-, ziekenhuizen, ziekenhuizen, ziekenhuizen, stadions, spoorwegen, tunnels en andere plaatsen.
HXGN (H) □ -12 voldoet aan de vereisten van relevante nationale normen, normen voor elektriciteitsindustrie, internationale normen en andere normen. De schakelaars en de belangrijkste elektrische componenten zijn geïntegreerde modules en de geleidende delen tussen fasen worden ingekapseld door vaste isolatie. Afgeschermde kabelconnectoren worden gebruikt voor externe bedrading en afgeschermde geïsoleerde bussen worden gebruikt voor het aansluiten van bussen van functionele eenheden. Daarom is het gebruik van gebruik sterk verbeterd. Tegelijkertijd neemt het operationele mechanisme het veermechanisme aan en is de mechanische levensduur meer dan 10000 keer. Alle bedrijfsgegevens en apparatuurstatus kunnen op afstand en onbeheerd worden gecontroleerd. Het is een superieure stroomverdelingsapparaat.
De volgende eenheden kunnen in de kast worden geselecteerd om een economische en praktische voedingseenheid te vormen: vacuümstroomonderbrekerseenheid (630A, 20-25ka); Vacuümbelastingsschakelaarseenheid (630, 20-25ka).
● Technische parametertabellen
◆ Breakkast
|
Item |
Eenheid |
Gegevens |
||
|
Nominale spanning |
Kv |
12 |
||
|
Nominale frequentie |
Hz |
50 |
||
|
Rated Insolatieniveau |
1min stroomfrequentie bestand tegen spanning |
Grond, alternatief |
Kv |
42 |
|
Isolatiebreken |
48 |
|||
|
Bliksemintrichting is bestand tegen spanning (piek) |
Grond, alternatief |
Kv |
75 |
|
|
Isolatiebreken |
85 |
|||
|
1min vermogensfrequentie bestand tegen spanning van controlelus (naar grond) |
Kv |
2 |
||
|
Nominale stroom |
A |
630 |
||
|
Rated op korte termijn bestand tegen huidige (virtuele waarde) |
Hoofdcircuit/aardingsschakelaar |
De |
24/4S |
|
|
Aardingsverbindingslus |
De |
21.7/4S |
||
|
Nominale piek bestand tegen stroom |
Hoofdcircuit/aardingsschakelaar |
De |
63 |
|
|
Aardingsverbindingslus |
De |
54.5 |
||
|
Nominale kortsluitingsstroom en tijden |
Ka/tijd |
25/30 |
||
|
Nominale kortsluitingsstroom (piek) |
De |
63 |
||
|
Rated Cable Laying Breaking Stroom |
A |
25 |
||
|
Nominale werking van stroomonderbreker |
|
0-0.3S-CO-180S-CO |
||
|
Mechanisch leven |
Circuitbreuk /isolatieschakelaar |
Tijd |
10000/3000 |
|
|
IP -graad |
Verzegelde doos |
|
IP67 |
|
|
Switchgear Shell |
|
IP4X |
||
|
Gasdruk |
Nominale gaslaadniveau (20 ℃, binddruk) |
MPA |
0.02 |
|
|
Nominale gasfunctieniveau (20 ℃, meetdruk) |
MPA |
0 |
||
|
Afzeggelijkheid |
Jaarlijks lekkage |
%/Jaar |
≤0,05 |
|
◆ Laadschakelaarkast
|
Item |
Eenheid |
Gegevens |
||
|
Nominale spanning |
Kv |
12 |
||
|
Nominale frequentie |
Hz |
50 |
||
|
Rated Insolatieniveau |
1min stroomfrequentie bestand tegen spanning |
|
Kv |
|
|
|
|
|||
|
Bliksemintrichting is bestand tegen spanning (piek) |
|
Kv |
|
|
|
|
|
|||
|
1min vermogensfrequentie bestand tegen spanning van controlelus (naar grond) |
Kv |
2 |
||
|
Nominale stroom |
A |
630 |
||
|
Rated op korte termijn bestand tegen huidige (virtuele waarde) |
Hoofdcircuit/aardingsschakelaar |
De |
24/4S |
|
|
Aardingsverbindingslus |
De |
21.7/4S |
||
|
Nominale piek bestand tegen stroom |
Hoofdcircuit/aardingsschakelaar |
De |
63 |
|
|
Aardingsverbindingslus |
De |
54.5 |
||
|
Nominale kortsluitingsstroom (piek) |
Laadschakelaar/grondschakelaar |
De |
63 |
|
|
Nominale actieve belastingonderbrekingsstroom |
A |
630 |
||
|
Rated gesloten lus onderbrekingsstroom |
A |
630 |
||
|
5%nominale actieve belastingonderbrekingsstroom |
A |
31.5 |
||
|
Rated Cable Laying Breaking Stroom |
A |
10 |
||
|
Rated Active Load Breaking Times |
Tijd |
100 |
||
|
Grondfoutstroom breken |
Een/tijd |
31.5/10 |
||
|
Circuit- en kabellaadstroomonderbreking onder grondfoutstroom. |
Een/tijd |
17.4/10 |
||
|
Mechanisch leven |
Circuitbreuk /isolatieschakelaar |
Tijd |
10000/3000 |
|
|
IP -graad |
Verzegelde doos |
|
IP67 |
|
|
Switchgear Shell |
|
IP4X |
||
|
Gasdruk |
Nominale gaslaadniveau (20 ℃, binddruk) |
MPA |
0.02 |
|
|
Nominale gasfunctieniveau (20 ℃, meetdruk) |
MPA |
0 |
||
|
Afzeggelijkheid |
Jaarlijks lekkage |
%/Jaar |
≤0,05 |
|

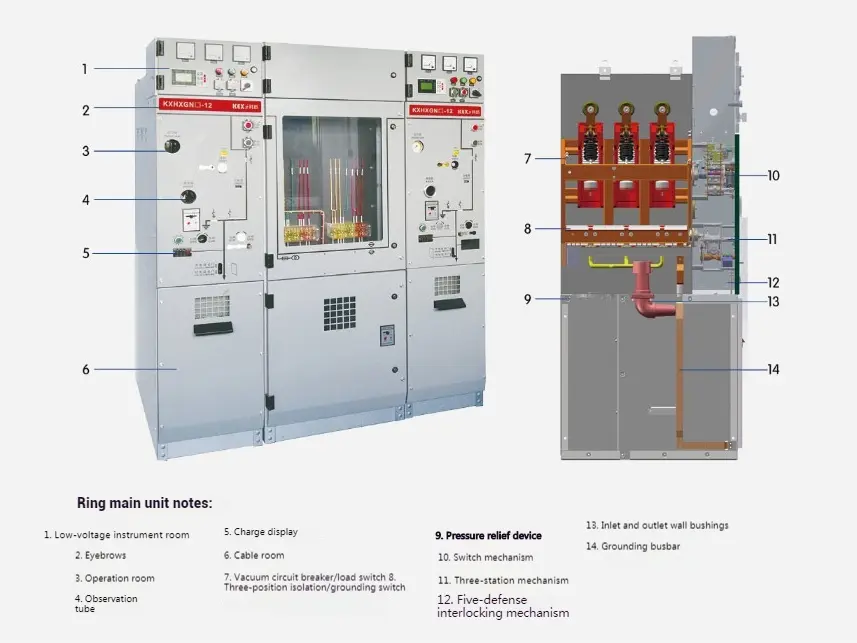

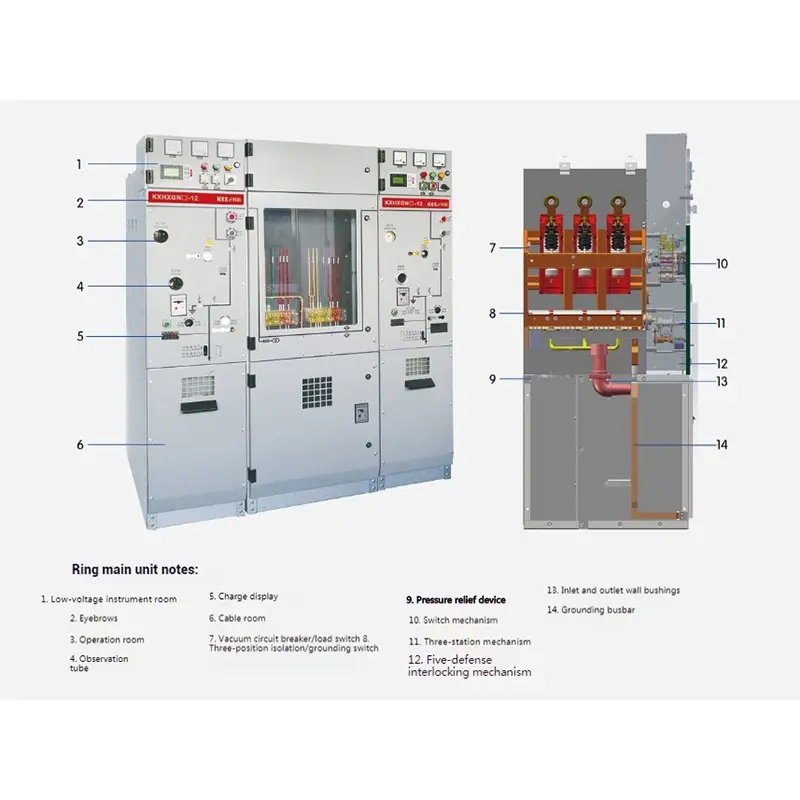

● Productstructuur

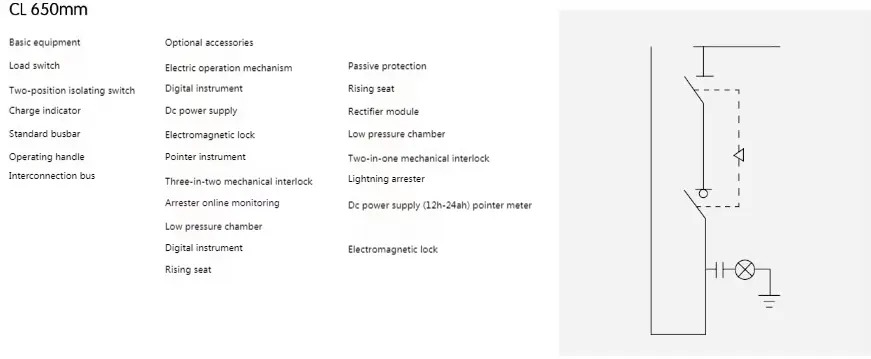

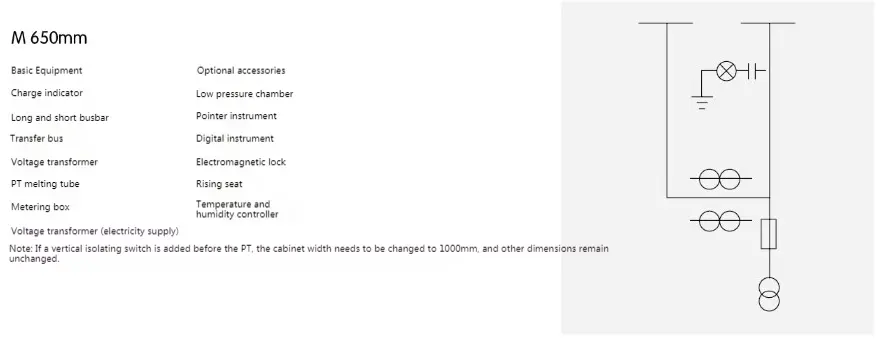

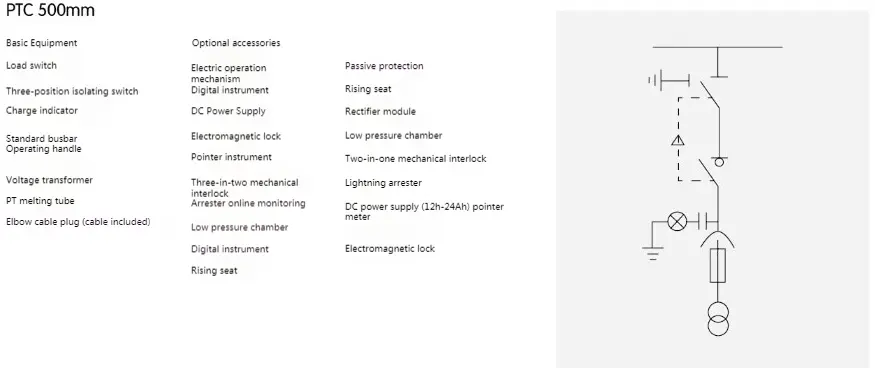

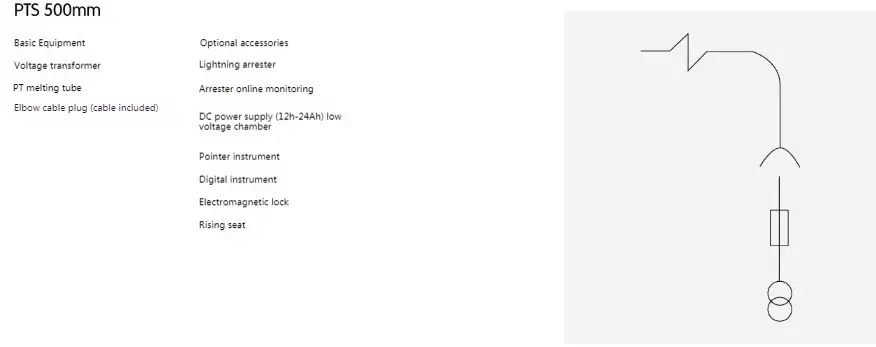

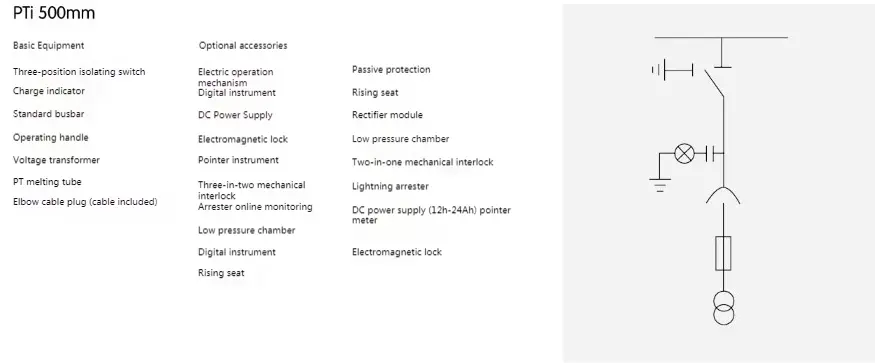

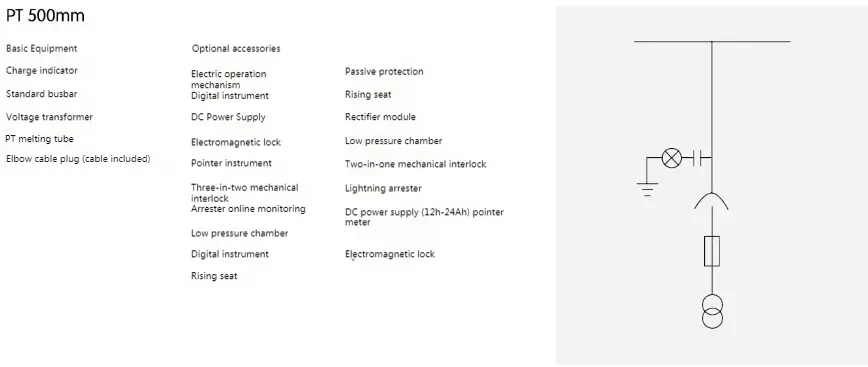

● Allocatieplan van de netto kabinet met hoge spanningsring

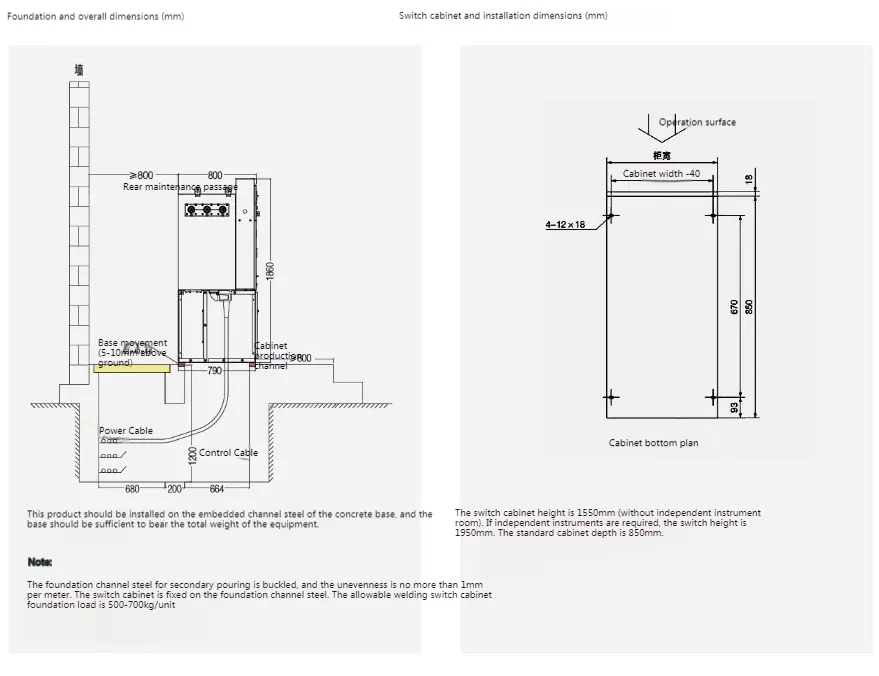

◆ Installatie -instructies
