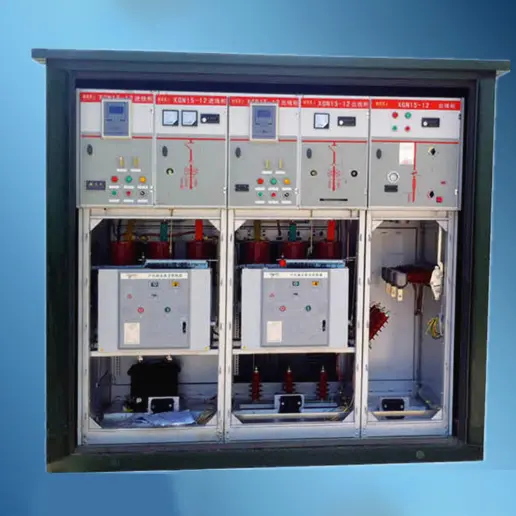

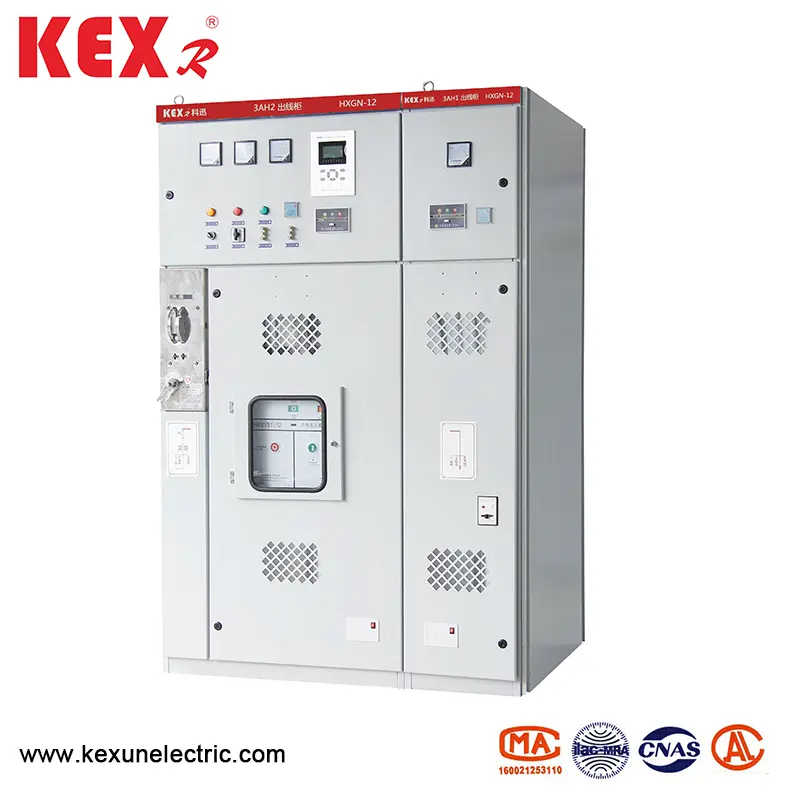

Box Type AC metalen gesloten schakelaarapparatuur
HXGN □ -12 Box Type AC Metal gesloten schakelapparatuur is een ringnetwerkkast, speciaal geproduceerd door Kexun in China Factory, die geschikt is voor 50Hz en 10KV breukbelasting en kortsluitings- en sluitingsstroom, het heeft "5-proof functie", sterke volledigheid, klein volume en geen brand- en explosie.
Model: HXGN □ -12
Merk: Kexr
Model: HXGN □ -12
Merk: Kexr
● Gebruiksvoorwaarden
▶ Omgevingstemperatuur: -10 ~ 4 ℃
▶ Hoogte: minder dan 1000 meter
▶ Dagelijkse gemiddelde vochtigheid: minder dan 95%
▶ Maandelijkse gemiddelde vochtigheid: minder dan 90%
● Hoofdstructuur en kenmerken
▶ De doostype AC-metalen gesloten schakelaarapparatuur is gelast met hoekstaal van hoge kwaliteit.

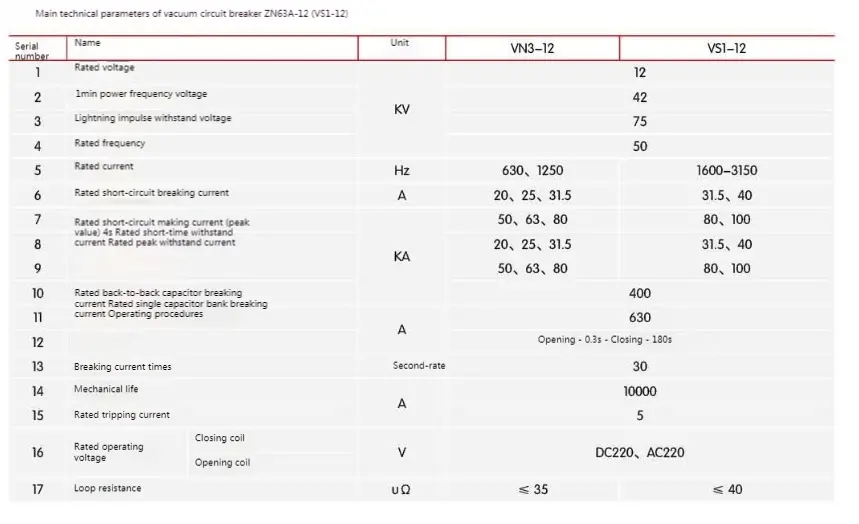

▶ De stroomonderbrekerruimte bevindt zich in het middelste (onderste) deel van de kast, wat handig is voor installatie, foutopsporing en onderhoud. Zn63a (VS1-12) stroomonderbreker is standaard uitgerust en er wordt een drukafgifte-kanaal verstrekt om persoonlijke veiligheid te waarborgen.
▶ De geavanceerde en betrouwbare Rotary Disconnector kan veilig de stroomonderbrekingsruimte betreden voor onderhoud wanneer de hoofdbus live is. Geavanceerde en betrouwbare roterende disconnector kan veilig worden ingeschakeld wanneer de hoofdbus wordt geëlektrificeerd. Onderhoud van weg uitrusting Room.
▶ Het beveiligingsniveau van de hele doostype AC metalen gesloten schakelaarapparatuur is IP2X
▶ uitgerust met betrouwbaar en volledig functioneel verplicht mechanisch vergrendelingsapparaat, dat eenvoudig en effectief aan de vereisten van "vijf voorzorgsmaatregelen" kan voldoen.
▶ Heb een betrouwbaar aardingssysteem.
▶ Er is een observatieraam op de deur, dat duidelijk de werkende toestand van de componenten in het kast kan observeren.
▶ De inkomende en uitgaande kabels zijn lager dan de voorkant van de bodem van de kast, wat handig is voor gebruikers om verbinding te maken.

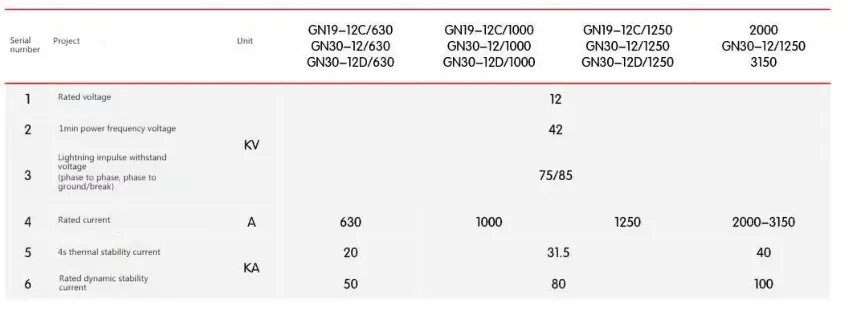

◆ Technische parameters van disconnector
● Hoofdgebruik en toepassingstoepassing van HXGN □ -12 Type Box Type Ac metalen gesloten schakelaarapparatuur
HXGN □ -12 TYPE TYPE TYPE AC Metalen Slot Switch-apparatuur is geschikt voor binneninstallatie van 3,6-12kV driefasige AC 50Hz enkele busgedeelte. Het apparaat wordt gebruikt voor het ontvangen en distribueren van elektrische energie en heeft de functies van het regelen en beschermen van het circuit. En kan worden toegepast op verschillende soorten energiecentrales, onderstations, industriële en mijnbouwbedrijven en hoogbouw. Gebouwen en andere plaatsen kunnen ook worden gecombineerd met ringnetwerkkasten die moeten worden gebruikt in openings- en sluitingsstations.
● Hoofdtechnische parameter van de HXGN □ -12 Type Box Type Ac metalen gesloten schakelaarapparatuur
|
Nummer |
Item |
Eenheid |
Gegevens |
||||
|
1 |
Nominale spanning |
Kv |
12 |
||||
|
2
|
Nominale isolatiespanning |
1min stroomfrequentie bestand tegen spanning |
Alternatieve grond |
42 |
|||
|
Isoleer de pauze |
48 |
||||||
|
Bliksemintrichting is bestand tegen spanning （Alternatief, grond, isolaatbreuk） |
75/85 |
||||||
|
3 |
Nominale frequentie |
Hz |
50 |
||||
|
4 |
Nominale stroom van hoofdbus |
A |
750 |
1250 |
2000-3150 |
||
|
5 |
Rated Current of Branch Bus |
630 |
1000,1250 |
2000-3150 |
|||
|
6 |
4S Steady Stroom |
De |
20 |
31.5 |
40 |
||
|
7 |
Beoordeelde stabiele stroom |
50 |
80 |
100 |
|||
|
8 |
Hoofdcircuit elektrisch |
|
＜ 300 |
||||
|
9 |
IP -graad |
|
IP2X |
||||
|
10 |
Interfase Center Afstand |
mm |
165 |
210 |
230 |
||
|
11 |
Algemene afmetingen (breedte, diepte en hoogte) |
750*1000*1885 |
|||||
Hottags: Box Type AC metalen gesloten schakelaarapparatuur, Chinese leverancier, fabrieksprijs, elektrische kast, Kexun OEM
