Hoogspanningsring netwerkkast
Kexun is de fabrikant die gespecialiseerd is in het hoogspanningsringnetwerkkastje in China.

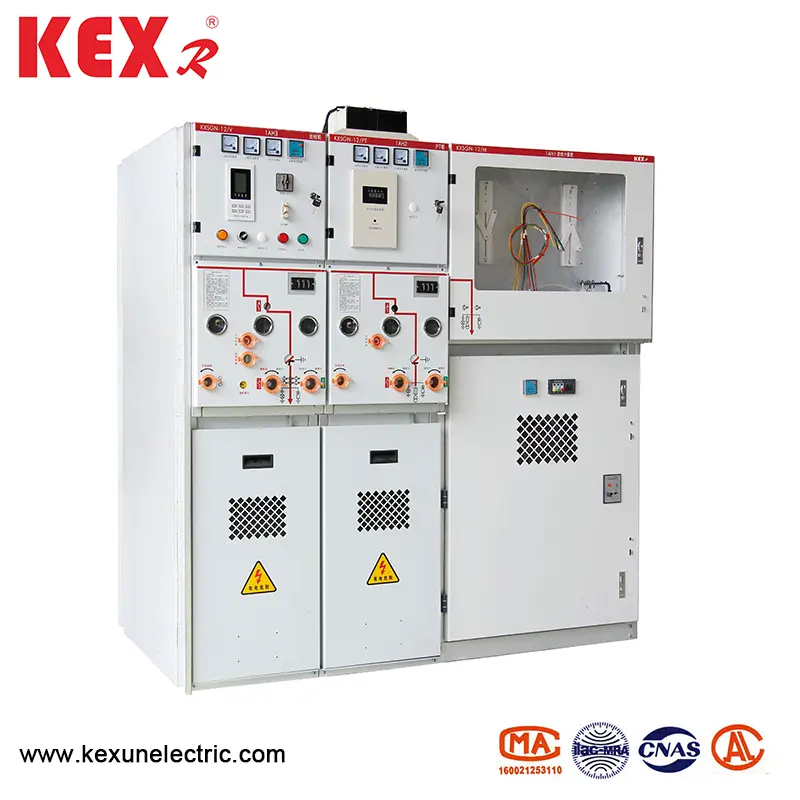

De best verkochte producten KXSGN-12-SIS3 is een solide isolatie volledig ingesloten schakelapparatuur. Het neemt modulaire, volledig afgesloten, volledig geïsoleerde en volledig metalen gesloten structuur aan. Het oppervlak is bedekt met geleidende of semi-geleidende afschermingslaag, die direct en betrouwbaar gegrond kan worden.
Model: KXSGN-12-SIS3
Merk: Kexr
De best verkochte producten KXSGN-12-SIS3 is een solide isolatie volledig ingesloten schakelapparatuur. Het neemt modulaire, volledig afgesloten, volledig geïsoleerde en volledig metalen gesloten structuur aan. Het oppervlak is bedekt met geleidende of semi-geleidende afschermingslaag, die direct en betrouwbaar gegrond kan worden.
Model: KXSGN-12-SIS3
Merk: Kexr
● Ontwerpfunctie
▶ De vacuümonderbreker stroomonderbreker en laadschakelaarmodule zijn ingekapseld door epoxyhars. Modulair geïntegreerd hoofdcircuit met handmatige en elektrische drie-stations disconnector.
▶ De vacuümonderbreker-brekermodule heeft de mogelijkheid om kortsluitstroom te openen en te sluiten.
▶ Er is een zichtbare breuk in de slotpositie van de drie-stations disconnector, en de disconnector en de aardingsschakelaar kunnen de kortsluitstroom snel openen en sluiten.
▶ De epoxyhars geïsoleerde luchtkamerbox afgesloten door isoleerschakelaar met drie stations kan de droge lucht met 0,04 mPa onder druk zetten. Het is uitgerust met een manometer om de interne druk online te controleren om lekkage en extravasatie te voorkomen en om de isolerende schakelaar en aardingsschakelaar te beschermen.
● Structurele dimensie

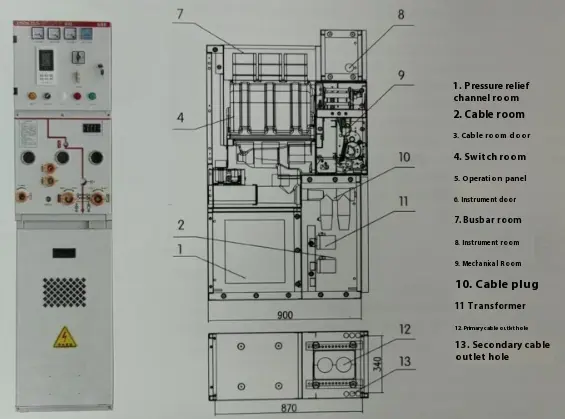

● Bovenste geïsoleerde dimensietekening
|
Plan |
Kabinetsbreedte |
Kabinetdiepte |
Kasthoogte |
Overhead -overzicht |
|
PT inkomende lijn |
450 |
900 |
1600 |
Verdiepen 260 |
|
Inkomend en schets |
425 |
900 |
1600 |
Verdiepen 260 |
|
Verbindingsschakelaar |
425 |
900 |
1600 |
Verdiepen 260 |
|
Isolatie tussen connectie |
425 |
900 |
1600 |
Verdiepen 260 |
|
BURBAR LIPTING |
425 |
900 |
1600 |
Verdiepen 260 |
|
Traditionele meting |
750 |
900 |
1600 |
Verdiepen 260 |
|
Compacte meting |
425 |
900 |
1600 |
Verdiepen 260 |
|
Voeding PT |
450 |
900 |
1600 |
Verdiepen 260 |
|
Basisstation voor controle en bescherming |
425 |
900 |
1600 |
Verdiepen 260 |
● Technische parametertabellen
◆ Breaker Technische parameter
|
Item |
Eenheid |
Gegevens |
||
|
Nominale spanning |
Kv |
12 |
||
|
Nominale frequentie |
Hz |
50 |
||
|
Rated isolatieniveau |
1m werkfrequentie bestand tegen spanning |
Kv |
42 |
|
|
Bliksemimpuls zijn bestand tegen spanning |
Kv |
75 |
||
|
Nominale stroom |
A |
630 |
1250 |
|
|
Nominale kortsluitingsstroom （1SC） |
De |
20 35 |
31.5 |
|
|
Nominale kortsluitingsstroom （piek） |
De |
50 63 |
80 |
|
|
Nominale piek bestand tegen stroom |
De |
50 63 |
80 |
|
|
Rated op korte termijn bestand tegen stroom |
De |
20 25 |
31.5 |
|
|
Rated Short-Time Breaking Current Breaking Times |
Tijd |
30 |
30 |
|
|
Rated Short-Time Breaking Current Dailling Time |
S |
4 |
||
|
Nominale bedrijfssequentie |
Auto reclatie |
|
Off-0.3s-onoff-180-onoff |
|
|
Niet-automatisch recraties |
|
Off-0.3s-onoff-180-onoff |
||
|
Mechanisch leven |
Tijd |
3000 |
||
|
Rated Breaking Current of Single Condensator Bank |
A |
630 |
||
|
Beoordeling Breaking Current of B to B Condensator Bank |
A |
400 |
||
◆ Technische parameters van laadschakelaar (eenheid C)
|
Item |
Eenheid |
Gegevens |
|
Nominale stroom |
A |
630 |
|
Nominale kortsluiting van de stroom |
De |
50 |
|
Rated op korte termijn bestand tegen stroom |
Ka/s |
20/4 |
|
Laadschakelaar Mechanische levensduur |
Tijd |
10000 |
|
Laadschakelaar Elektrische levensduur |
Tijd |
10000 |
◆ Technische parameters van laadschakelaar (eenheid C)
|
Item |
Eenheid |
Gegevens |
|
Nominale stroom |
A |
125 |
|
Rated Sortcircuit Break Current |
De |
31.5 |
|
Nominale kortsluitingsstroom |
De |
80 |
|
Nominale overdrachtsstroom |
A |
3150 |

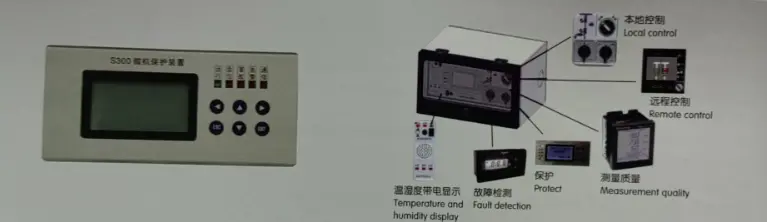

● De inlichtingenterminal van een hoog spanningsringnetwerkkastje
KXSGN-12-SIS3-serie hoogspanningsring netwerkkabinet hanteert multifunctionele intelligente beschermingsterminal, een nieuwe generatie van multifunctionele bedieningscontrole- en beschermingsterminale apparatuur ontwikkeld door KEXR, integratie van intelligente werking, primaire circuitsimulatie realiteit, microcomputerrelaisbescherming, meet-, temperatuur- en vochtcontrole, high voltage live display, kabelfoutmonitoring, kabelsfoutmonitoring, kabelsfoutmonitoring, remote-monitoring en andere functies. Het uiterlijk is voortreffelijk en mooi, wat het schakelkabinetaneel vereenvoudigt, het totale volume van de vaste isolatiekast vermindert, verbetert effectief de externe installatie -efficiëntie en verbetert de kwaliteit van schakelapparatuur.
