25kV American Cable Branch Box

● Gebruiksvoorwaarden

De 25KV American Cable Branch Box is geschikt voor gebruik onder de volgende voorwaarden.

▶ Omgevingstemperatuur: tussen -30 en 40 ℃

▶ Windsnelheid: onder 34 m/s (minder dan 700 pa)

▶ Vochtigheid: dagelijkse gemiddelde vochtigheid minder dan 95%; maandelijkse gemiddelde vochtigheid minder dan 90%

▶ Schokbestendig: de horizontale versnelling is niet meer dan 0,4 m/s en de verticale versnelling is niet meer dan 0,15 m/s.

▶ Inclinatie van de installatieplaats: minder dan 3 °

▶ Installatieomgeving: de omliggende lucht van het DFW -type 25kV Amerikaanse kabelbeschermkast moet niet duidelijk worden vervuild door corrosief, brandbaar gas, waterdamp, enz., En er is geen gewelddadige trillingen op de installatielocatie.

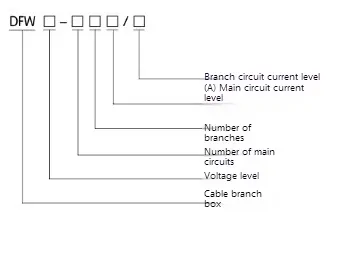

● Model betekenis

● Technische parameter

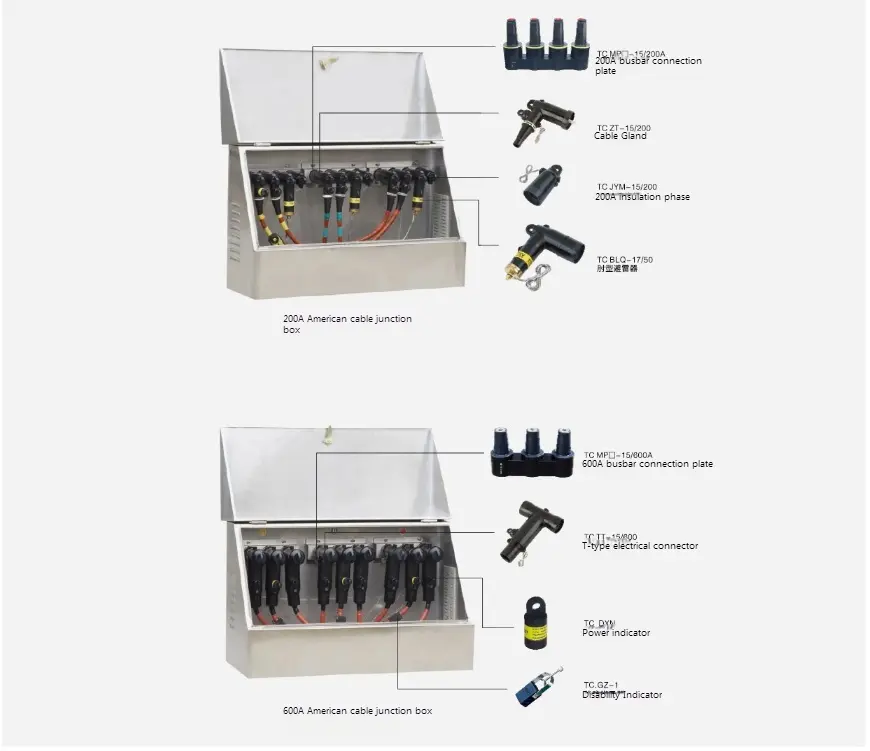

● Voorbeelddiagram van de 25KV Amerikaanse kabelbemanige doos

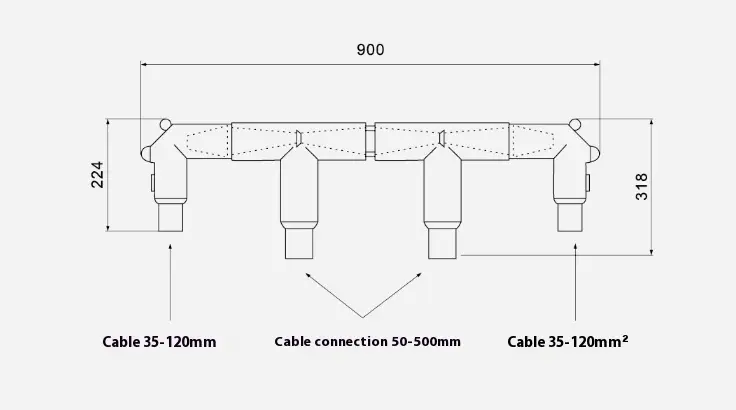

Als het Amerikaanse kabelbakvak van 25 kV niet kan worden geplaatst vanwege de beperking van de site, kan het direct worden gecombineerd door kabelverbindingen om meerdere kabeltakken te vormen (busstaven zijn niet nodig, en de verbindingsmethode wordt weergegeven in het volgende voorbeeld) en in de kabelgeul of andere plaatsen geplaatst. Voorbeeld 1 Elke groep van vier inkomende en uitgaande lijnen (2 × 600A+2 × 200A) bestaat uit twee T-II-kabelconnectoren, twee elleboogconnectoren en een tussenliggende connector. T-ⅱ kabelconnector 200A is verbonden met elleboogkabelconnector (de andere zijde is verbonden met volledig geïsoleerde oxide-arrester).

Zie de onderstaande afbeelding voor maatvoorbeelden van maat ：

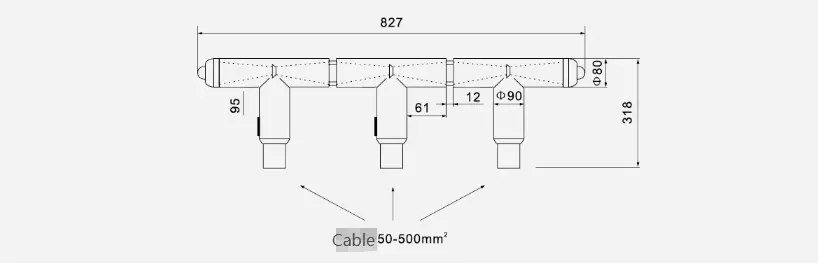

Voorbeeld 2 drie toegangslijnen (3x600a) Elke fase bestaat uit drie T-vormige kabelconnectoren en twee tussenliggende connectoren. Zie de onderstaande afbeelding voor afmetingen en voorbeelden:

● Voorbeelddiagram
