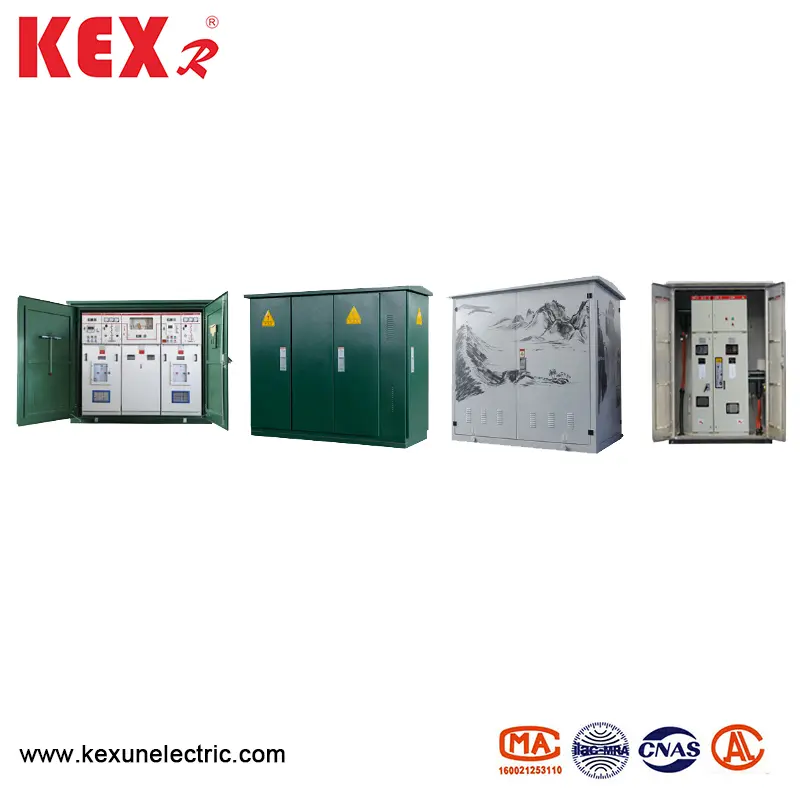

Laadschakelaar kabeltakkast

● Productoverzicht

DFW Load Switch Cable Branch Box wordt geassembleerd met drie-stations SF6-laadschakelaar, met ingenieuze scheiding van linker- en rechter inkomende en uitgaande lijnen, minimaal structureel ontwerp en sterkste kabelconfiguratiefunctie, met maximaal 8 inkomende en uitgaande lijnen. Het vertakkingsvak behoudt niet alleen de voordelen van het traditionele tapdoos, maar heeft ook enkele voordelen van het ringnetwerkkastje, dus het is een ideale apparatuur voor de reconstructie van de stedelijke netwerk. Klein formaat, onderhoudsvrije, goede technische economie, hoge betrouwbaarheid, eenvoudige installatie en handig gebruik. Kabeltakdoos met SF6-laadschakelaar wordt gekenmerkt doordat er drie compartimenten in de doos zijn, waarvan er één is afgesloten, en het afgesloten compartiment is gevuld met micro-gereserveerde zwaveldhexafluoridegas, waarin meer dan één groep ladingen tegelijkertijd worden uitgeschakeld. Het bedrijfsmechanisme van de laadschakelaar bevindt zich in het bedrijfsaandrijving en er zijn kabelpalen en kabelaansluitingen in het kabelcompartiment en de kabelaansluitingen zijn verbonden met de laadschakelaar. De belastingsschakelaars in het gesloten compartiment van de laadschakelaar zijn de dynamische rotatietafel dynamische en statische contacttype laadschakelaars, en de roterende as van elke belastingsschakelaar is bevestigd op een symmetrische sector rond de as met drie lagen. De kabels in het kabelcompartiment zijn gegroepeerd in drie fasen en de drie kabelaansluitingen in elke groep worden op zijn beurt parallel en schuin naar beneden verdeeld. Elke kabelaansluiting is verticaal verbonden met de stapellijn van de kabel en de drie kabelstapelleidingen zijn parallel aan elkaar. Het gesloten compartiment heeft een drukverlichtingspijplijn.

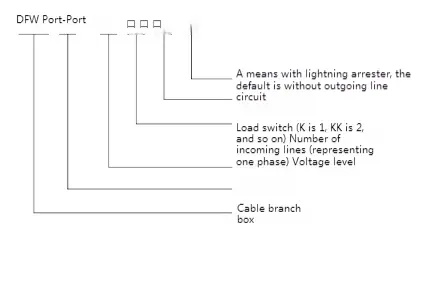

● Model betekenis

● Technische parameter

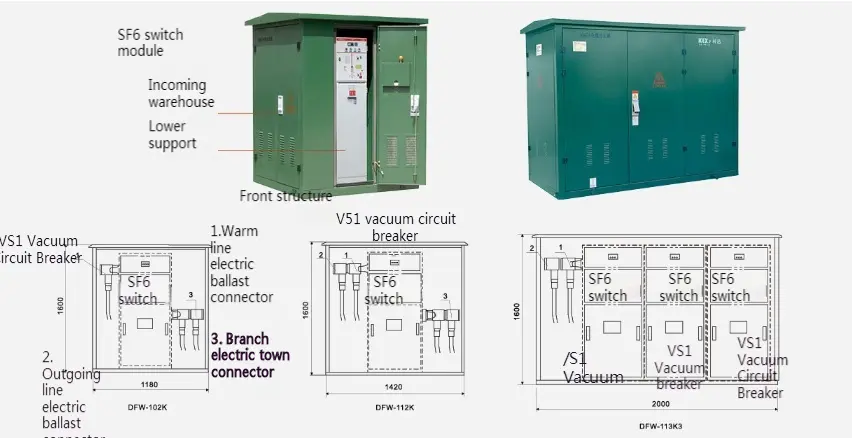

● Schetsdiagram

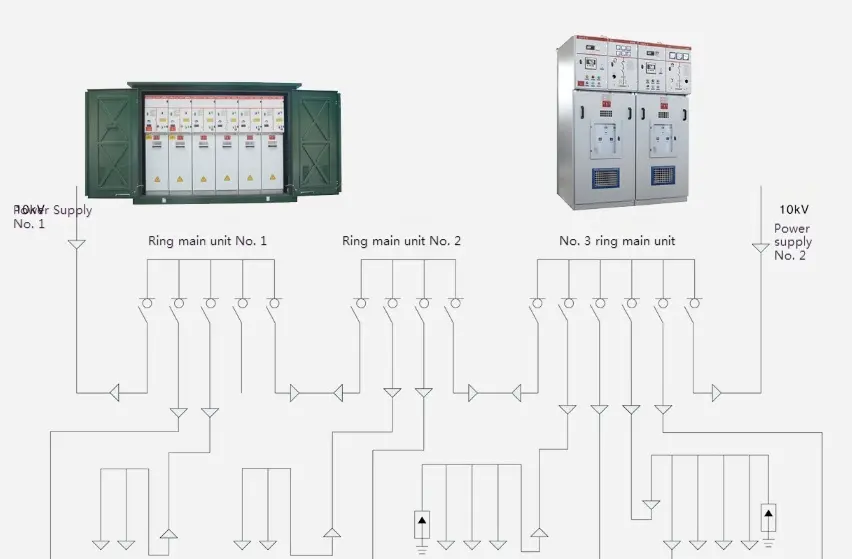

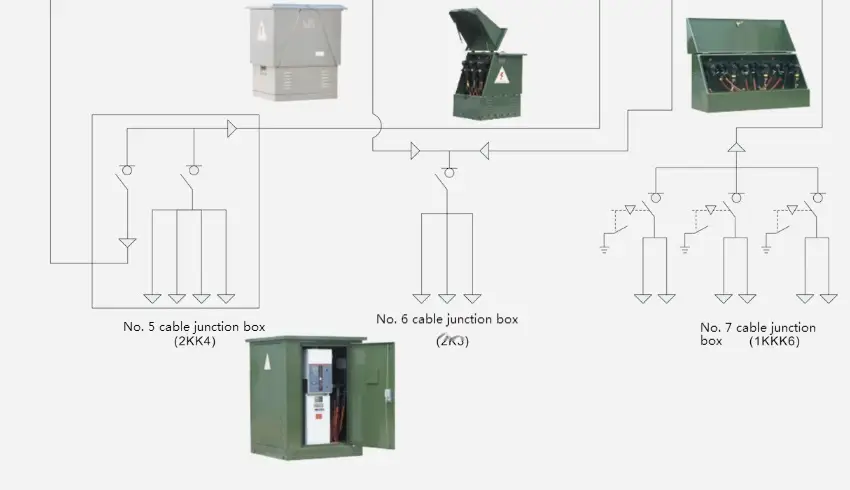

● Typisch diagram voor bedradingsschema

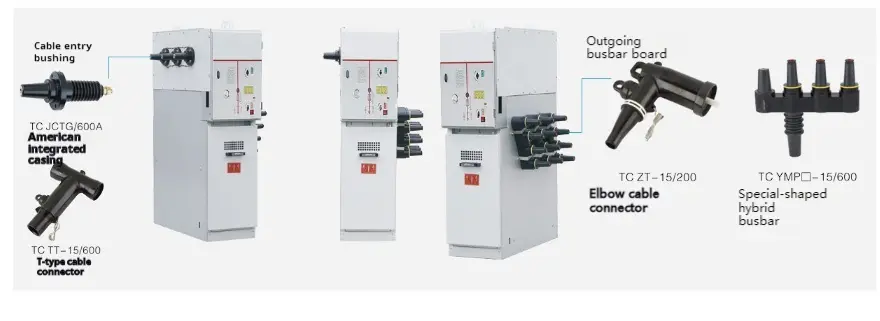

● Schematisch diagram van kabeltak met SF6 -laadschakelaar

● Laadschakelaar kabeltakvak met vacuümbelastingsschakelaar (vacuümstroomonderbreker)

Neem een ​​binnenlandse hoogwaardige vacuümbelastingsschakelaar aan, scheiden slim de linker en rechter inkomende en uitgaande lijnen, het kleinste structurele ontwerp, de sterkste kabelconfiguratiefunctie en de inkomende en uitgaande lijnen kunnen 8 kanalen bereiken. Het vertakkingsvak behoudt niet alleen de voordelen van het traditionele tapdoos, maar heeft ook enkele voordelen van het ringnetwerkkastje, dus het is een ideale apparatuur voor de reconstructie van de stedelijke netwerk. Klein formaat, onderhoudsvrije, goede technische economie, hoge betrouwbaarheid, eenvoudige installatie en handig gebruik. Kabeltakdoos met vacuümbelastingsschakelaar (vacuümstroomonderbreker) wordt gekarakteriseerd doordat er drie compartimenten in de doos zijn, waarvan er één is afgesloten, en het bedieningsmechanisme van de belastingsschakelaar bevindt zich recht voor de vertakkingskast, die handmatige of elektrische werking kan realiseren. Er zijn kabelstappen en kabelklemmen in het kabelcompartiment en de kabelklemmen zijn verbonden met de laadschakelaar. De kabelcompartimenten kunnen worden beschermd met zekeringen indien nodig door het ontwerpschema, en het ontwerpschema is gediversifieerd, wat de functies van telemetrie, afstandsbediening en externe communicatie kan realiseren.

◆ Technische parameter

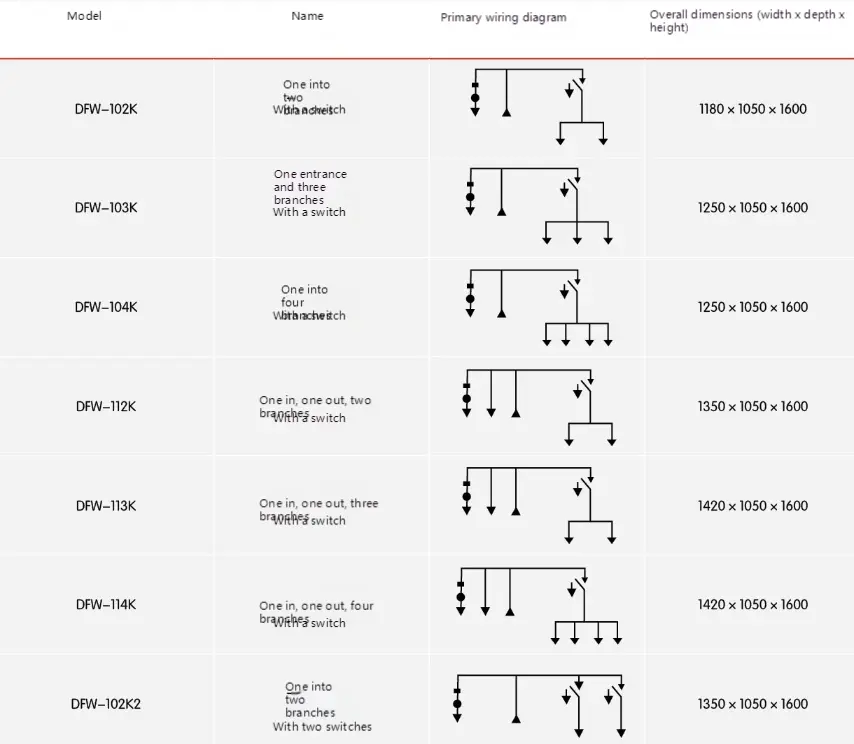

● Typisch primair systeemdiagram
