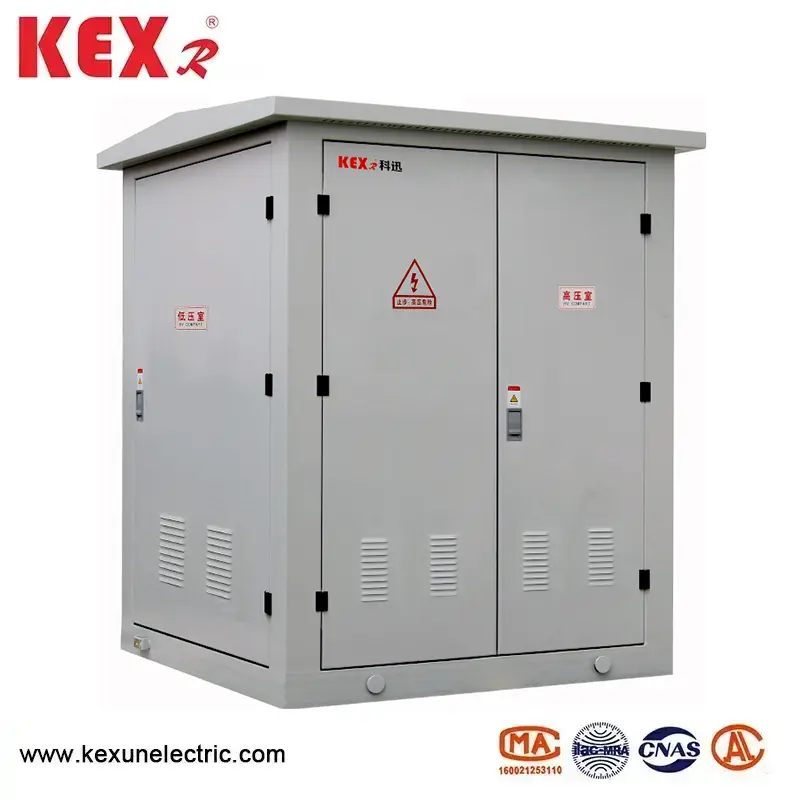

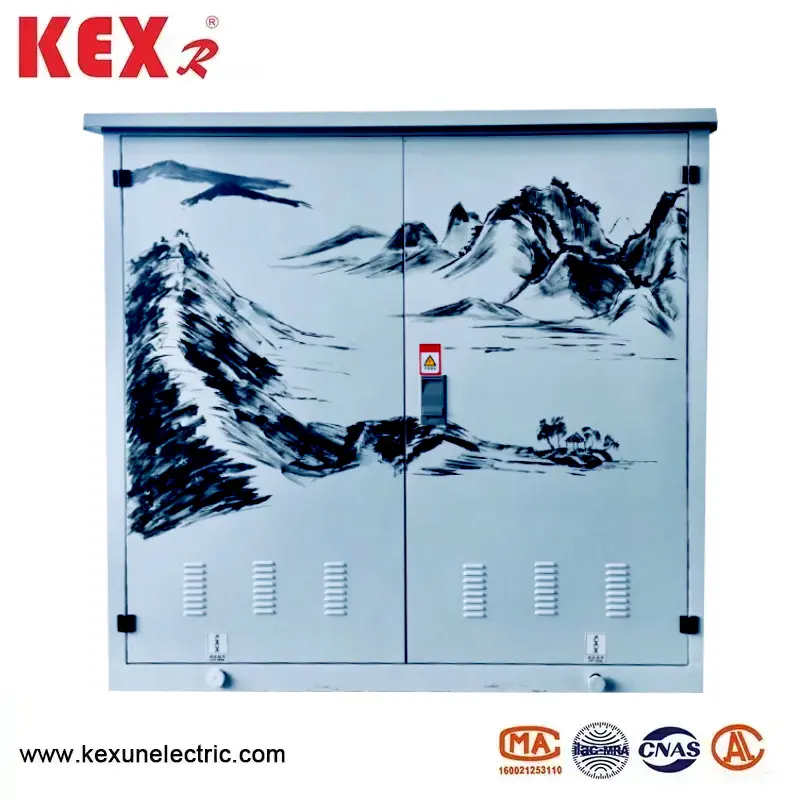

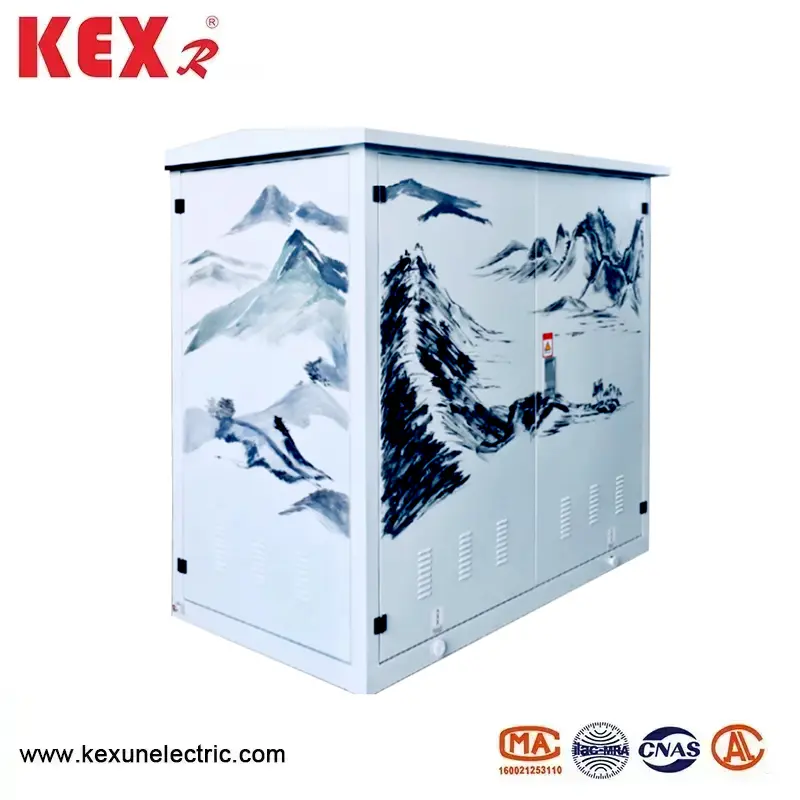

3Phase Pad-gemonteerd onderstation
3Phase Pad-gemonteerd onderstation geproduceerd door Kexr, een professionele stroomoverdracht en distributieleverancier in China, is een compacte en modulaire stroomapparatuur die geschikt is voor stedelijke stroomverdeling, industriële parken, nieuwe energie (fotovoltaïsche/windenergie) en andere scenario's. In vergelijking met het traditionele onderstation is het kleiner en flexibeler om te installeren.
Model: YB-12
Merk: Kexr
Model: YB-12
Merk: Kexr
● Productoverzicht
Op 3Phase Pad gemonteerd onderstation is flexibeler en handiger in gebruik dan civiele onderstations en wordt veel gebruikt in de wederopbouw van de stedelijke netwerk van hoogbouwgebouwen, woonwijken, industriële parken, handelscentra, luchthavens, spoorwegterminals, scholen, een mijnbouwbedrijf en andere plaatsen.
● Functies en kenmerken van YB-12 Type 3Phase Pad-gemonteerd onderstation

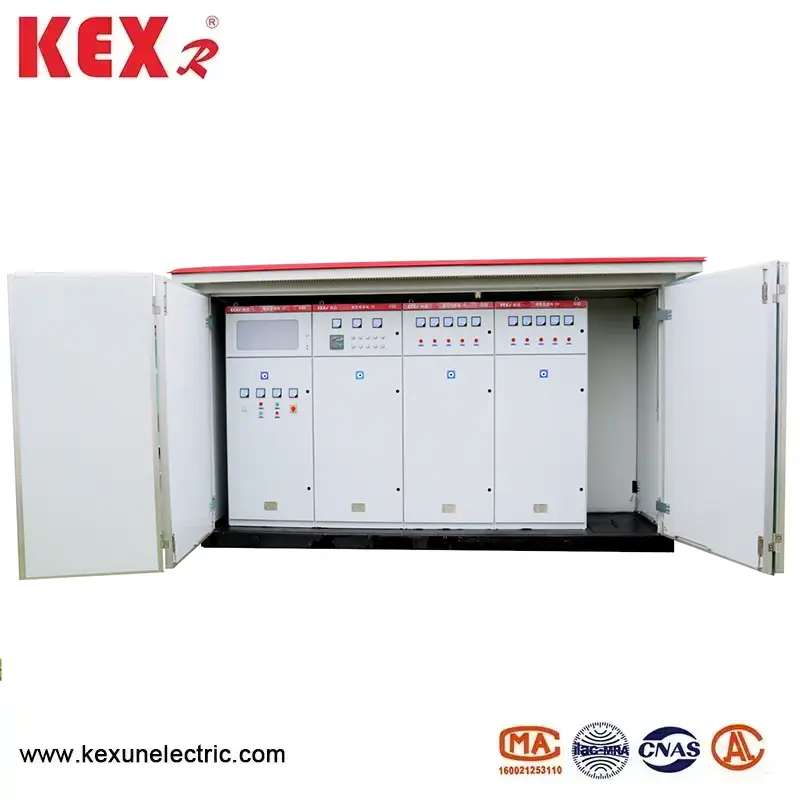

Pad-gemonteerde substation hoogspanningskamer bestaat uit een hoogspanningsbelastingsschakelaar, hoogspanningszekering en bliksemafschikking, die de stroomoverdracht kan stoppen en tegelijkertijd overbelasting en kortsluiting kan voorkomen; De laagspanningskamer bestaat uit laagspanningsluchtschakelaar, stroomtransformator, ampèremeter en voltmeter. 3Phase Pad-gemonteerde onderstation heeft geavanceerde en betrouwbare technologie, en de dozen nemen allemaal geavanceerde verwerkingstechnologie aan, die een goede corrosieweerstand en slijtvastheid heeft. Het heeft de voordelen van flexibele combinatie, handig transport, installatie en constructie, lage kosten, geen vervuiling en veilige en betrouwbare werking.
● Voorwaarden gebruiken
◆ De hoogte is niet groter dan 4000m
◆ Ambiënttemperatuur: -25 ℃ -40 ℃
◆ Relatieve vochtigheid: de dagelijkse gemiddelde waarde is niet meer dan 95%en de maandelijkse gemiddelde waarde is niet meer dan 90%
◆ Installatieplaats: een plaats zonder brand, explosie gevaar, geleidend stof, chemisch corrosief gas en gewelddadige trillingen.
Opmerking ： Als de bovenstaande voorwaarden worden overschreden, kunnen gebruikers met Kexr onderhandelen
● Prestatieparametertabellen
◆ Technische parameters van laadschakelaar
|
Serienummer |
Item |
Eenheid |
FN12-12 |
FN25-12 Vacuümbelastingsschakelaar |
|
1 |
Nominale spanning |
kv |
10 |
|
|
2 |
Max bedieningsspanning |
kv |
12 |
|
|
3 |
Nominale frequentie |
Hz |
50 |
|
|
4 |
Nominale stroom |
A |
630 |
|
|
5 |
Rated Breaking Load Stroom |
A |
630 |
|
|
6 |
Thermische stabiele stroom |
ka/s |
20/2 |
20/4 |
|
7 |
Dynamische stabiele stroom |
de |
50 |
|
|
8 |
Kortsluiting sluitstroom （piekwaarde） |
de |
50 |
|
|
9 |
Volledige lading brekentijden |
Tijd |
20 |
10000 |
|
10 |
Mechanisch leven |
Tijd |
2000 |
10000 |
|
11 |
1min vermogensfrequentie bestand tegen spanning (fase tot grond) |
kv |
42 |
|
|
12 |
Bliksemimpulsspanning (fase tot grond) |
kv |
72 |
|
◆ Technische parameters van hoogspanningszekering
|
Serienummer |
Nominale spanning (KV) |
Nominale stroom (a) |
BREAK stroom (a) |
Fuse beoordeelde stroom (a) |
|
|
Britse model |
CN -model |
||||
|
SDL❈J |
XRNT-12 |
12 |
40 |
31.5 |
6.3, 10, 16, 20, 25, 31,5, 40 |
|
Sfl❈j |
12 |
100 |
31.5 |
50, 63, 71, 80, 100 |
|
|
Skl❈j |
12 |
125 |
31.5 |
25 |
|
◆ Technische parameters van lage spanningsstroomonderbreker
|
Model |
Release -formulier |
Release beoordeelde stroom |
Aan-off vaardigheid KA (AC 380V) |
|
DW15-630 |
Thermo -elektromagnetisch type |
315, 400, 630 |
40 |
|
DW15-1000 |
Thermo -elektronentype |
630, 800, 1000 |
50 |
|
DW15-1600 |
1600 |
50 |
|
|
DW15-2500 |
1600, 2000, 2500 |
60 |
|
|
CW1-2000 |
Intelligent type |
630, 800, 1000, 1250, 1600, 2000 |
65 (80) |
|
CW1-3200 |
2000, 2500, 3200 |
100 |
