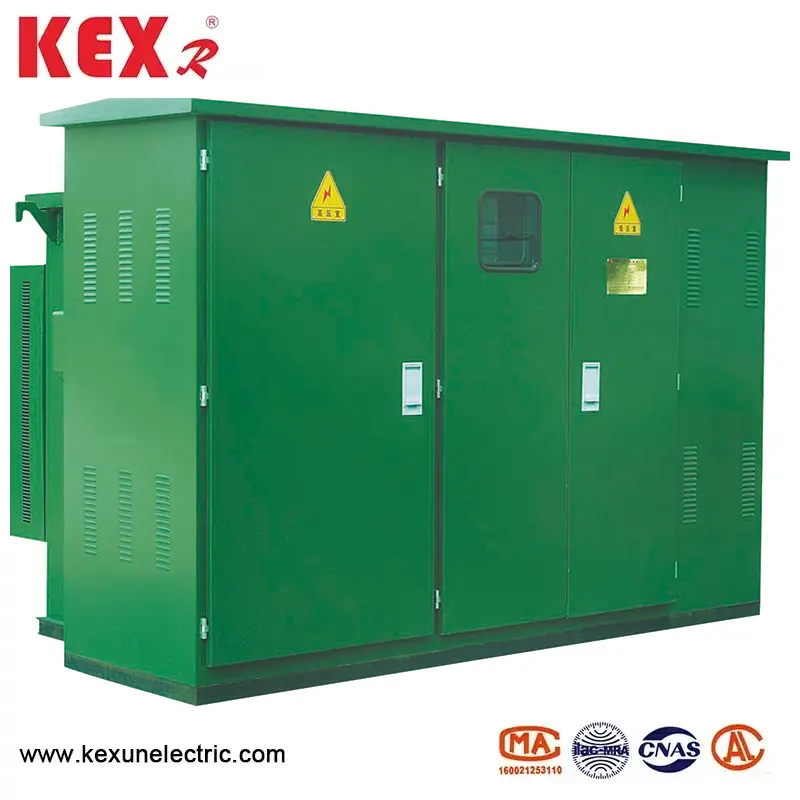

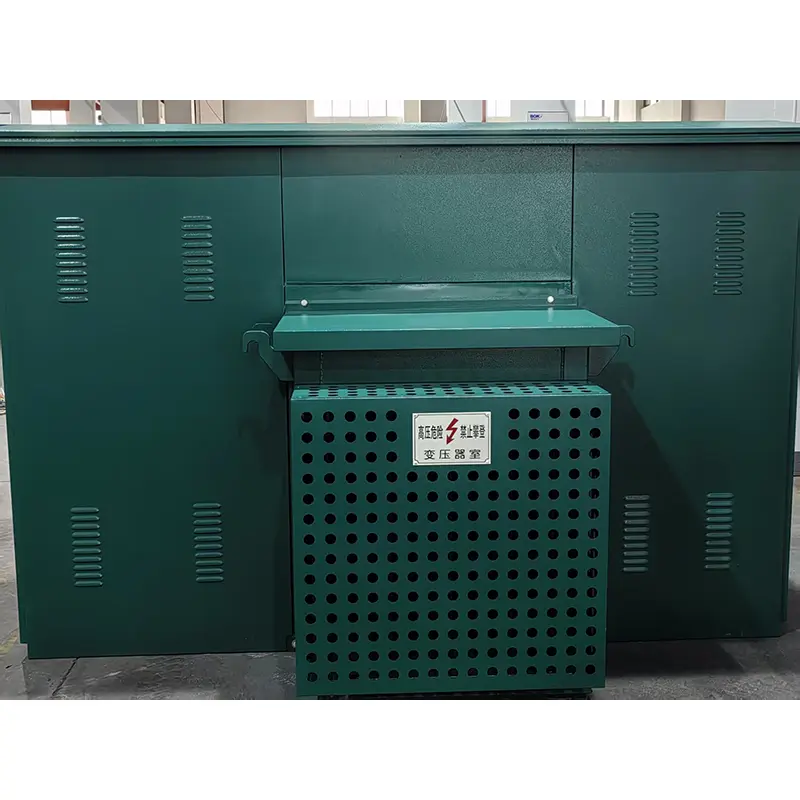

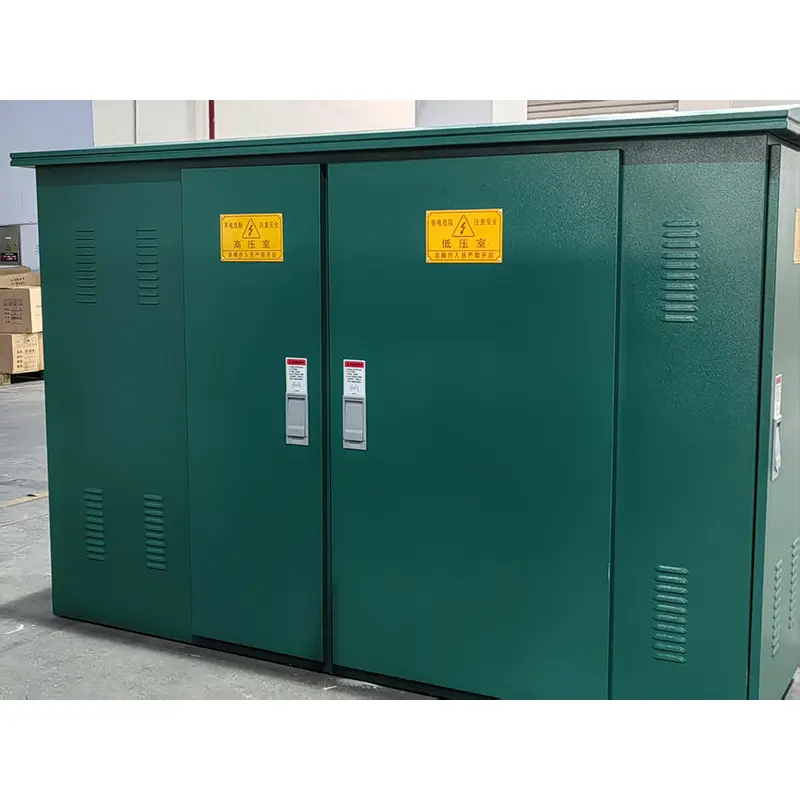

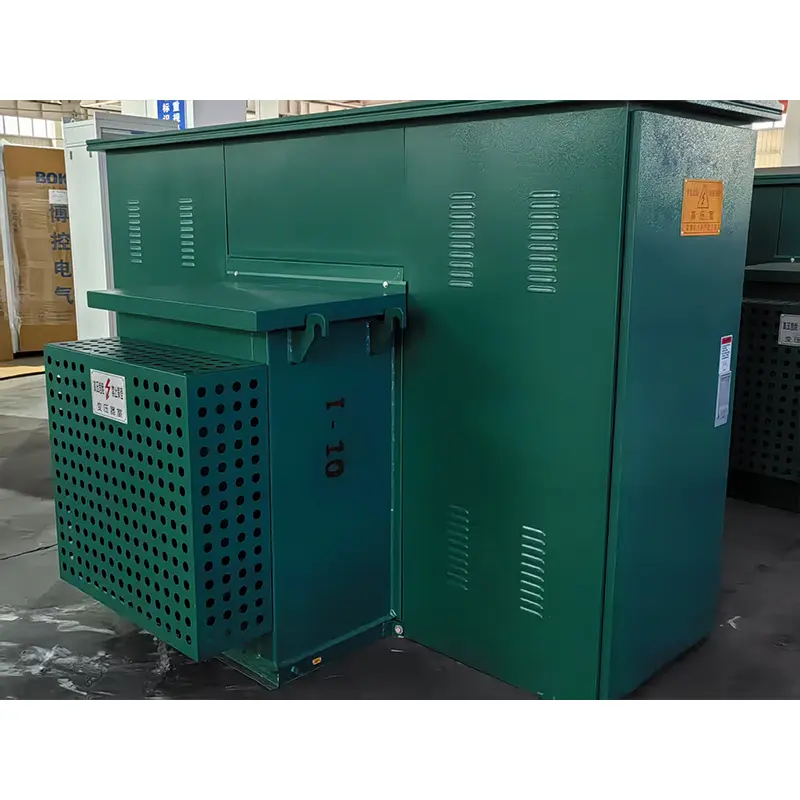

Amerikaans type compacte transformator

● Modelanalyse van de Compact Transformer van het Amerikaanse type

－Z: gecombineerd type

－B: Substation

－W: buiten

－12: Nominale spanning 12kV

● American Type Compact Transformer Productpositionering:

◆ Geïntegreerde compacte distributieoplossing buitenshuis

◆ Geschikt voor stedelijke distributienetwerken, industriële parken en nieuwe energieprojecten.

◆ Volg de GB/T 17467-standaard (gelijkwaardig aan IEC 62271-202).

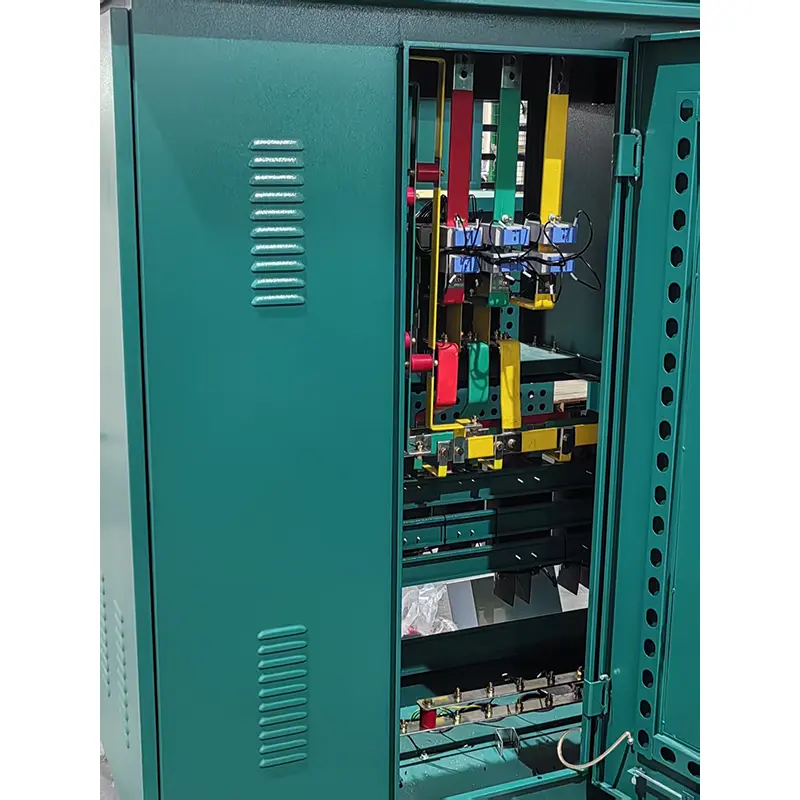

◆ Hoogspanningskamer

● Structurele kenmerken

Box -ontwerp:

▶ Compacte transformator van het Amerikaanse type goederen met dubbele laag anticorrosieve stalen plaat (dikte ≥2 mm)

▶ Thermische isolatie tussenlaag (polyurethaanschuim, thermische geleidbaarheid ≤ 0,025 w/m k)

▶ Beschermingskwaliteit IP34D (bescherming van regenbescherming/kleine dieren)

Lay -outoptimalisatie:

▶ Onafhankelijke compartimenten voor hoogspanningskamer, transformatorkamer en laagspanningskamer.

▶ Onderhoudskanaalbreedte ≥800 mm

▶ Geforceerd ventilatiesysteem van de bovenkant (temperatuurregeling Start en Stop)

● Omgevingscondities van het Amerikaanse type compacte transformator gebruiken

◆ Omgevingstemperatuur: maximale temperatuur +40 ℃, minimale temperatuur-30 ℃;

◆ Hoogte: het ZBW-12-type Amerikaanse type compacte transformator moet op de plaats onder 4000m worden geïnstalleerd;

◆ Windsnelheid: gelijkwaardig aan 34m/s (niet meer dan 700pa);

◆ Vochtigheid: de gemiddelde dagelijkse relatieve vochtigheid is niet meer dan 95%; De maandelijkse relatieve vochtigheidswaarde is niet meer dan 95%;

◆ Schokbestendig: de horizontale versnelling is niet meer dan 0,4 m/s2 en de verticale versnelling is niet meer dan 0,15 m/s² ；;

◆ Inclinatie van de installatie -site: de inclinatie -installatieplaats van het Amerikaanse type compacte transformator moet minder zijn dan;

◆ Installatieomgeving: de omringende lucht van de Compact Transformer van het Amerikaanse type is niet duidelijk vervuild door corrosieve en brandbare gassen, en er is geen gewelddadige trillingen op de installatielocatie;

◆ Bij het bestellen van dit product buiten de bovenstaande voorwaarden kunt u onderhandelen met ons bedrijf.

◆ American Type Compact Transformer Technische parameters
