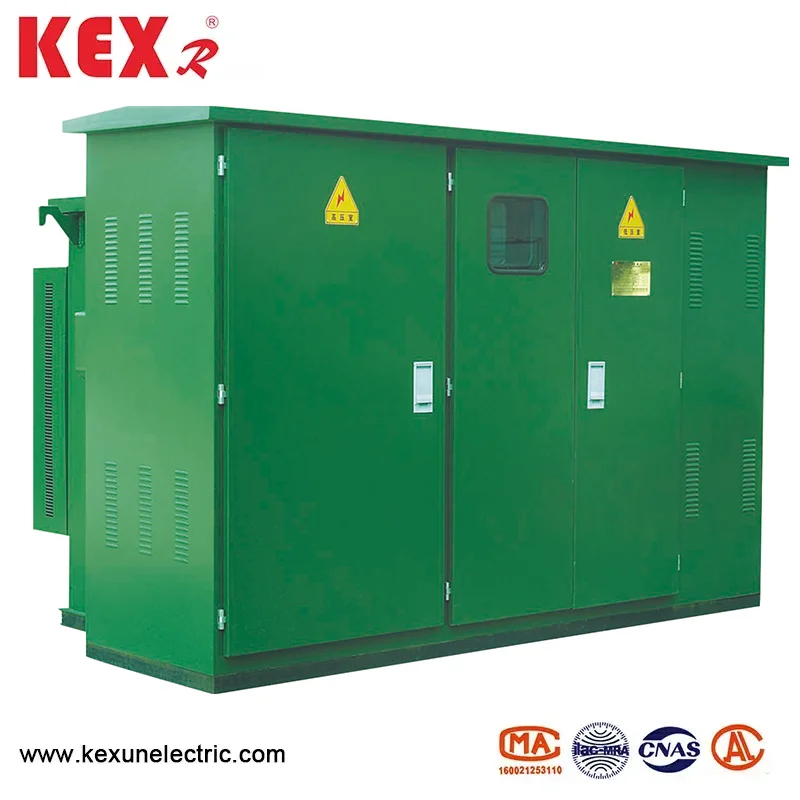

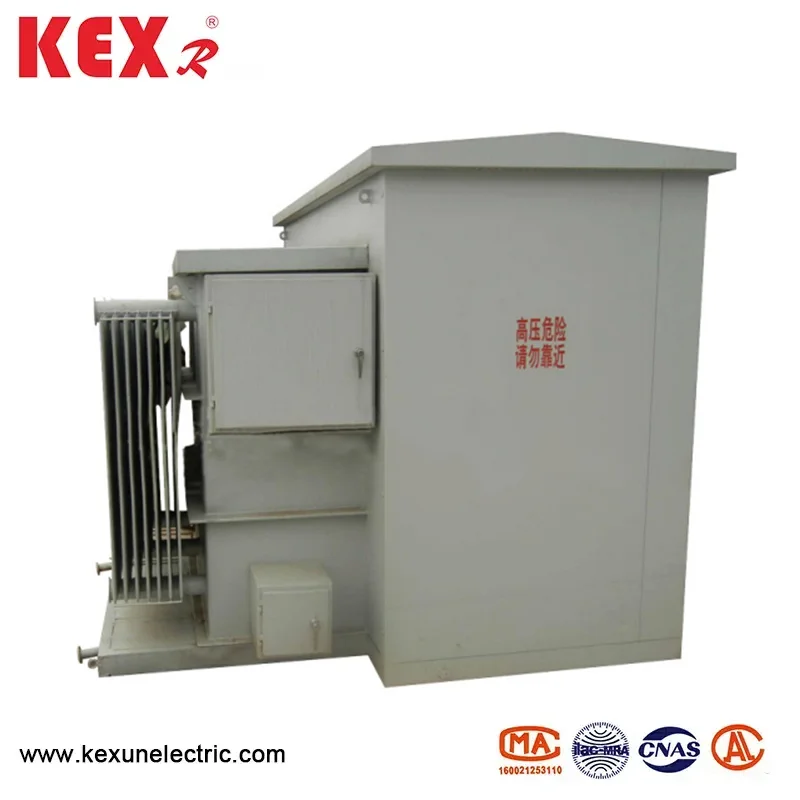

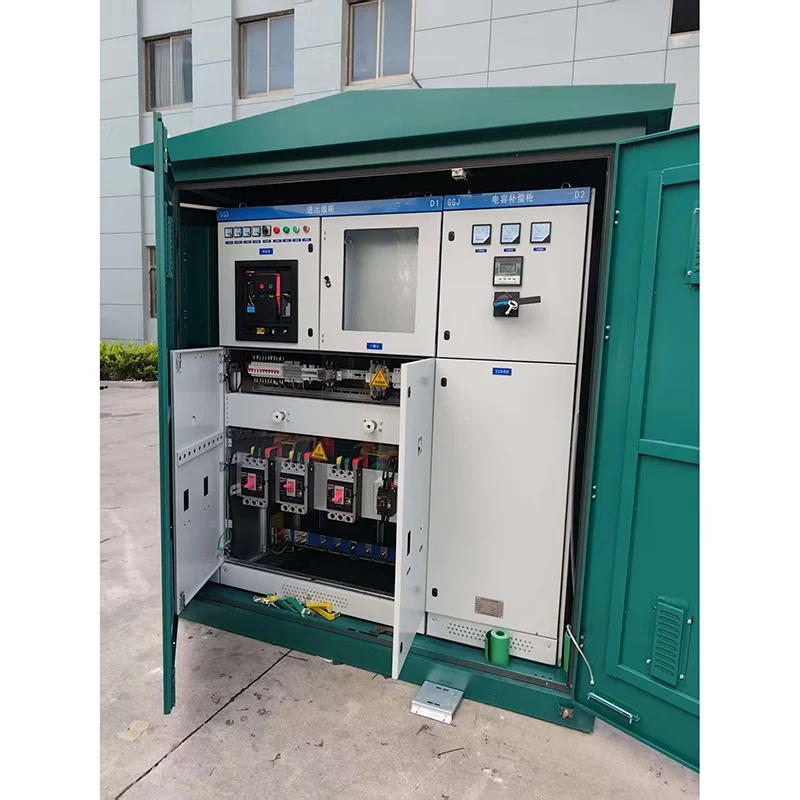

Amerikaans type pad gemonteerde transformator
Het Amerikaanse type pad gemonteerde transformator geproduceerd door China Fabricage Kexun is een geïntegreerde en modulaire kleine distributietransformator, die de kenmerken heeft van compacte structuur, handige installatie en goede bescherming, en wordt veel gebruikt in stedelijke distributienetwerken, woonwijken, commerciële gebieden en industrieel stroomverbruik.
Model: ZBW-12
Merk: Kexr
Model: ZBW-12
Merk: Kexr
De Amerikaanse typad-gemonteerde transformator heeft de volgende hoofdfuncties.
◆ Compact ontwerp
Klein formaat, minder vloerruimte, geschikt voor plaatsen met beperkte ruimte.
De transformatorstructuur van de Amerikaanse boxtype wordt aangenomen, die meestal wordt geïnstalleerd op een betonnen kussen gemonteerd.
◆ Structuur voor geassembleerde structuur
Voltooi de integratie van hoge en lage spanningsschakelaars, transformatoren en beveiligingsapparaten voordat u de fabriek verlaat om de werklast van installatie ter plaatse te verminderen.
Neem volledig afgesloten structuur, vochtbestendig, stofbestendig en corrosiebestendig aan.
◆ Veilig en betrouwbaar
Neem een volledig isolatieontwerp aan om het risico op elektrische schok te verminderen.
Het heeft de functies van overbelasting, kortsluit- en temperatuurbescherming en wordt stabiel uitgevoerd.
◆ Eenvoudig onderhoud
De Amerikaanse plug-in kabelkop (elleboogkabelkop) wordt aangenomen, wat handig is voor snelle installatie en vervanging. Het ontwerp van de toegangsdeur is redelijk en handig voor bediening en onderhoud.
◆ Sterke aanpassingsvermogen
Het gemonteerde transformator van het Amerikaanse type pad is geschikt voor de buitenomgeving, het beschermingsniveau bereikt meestal IP67.
Aanpasbaar ontwerp kan voldoen aan verschillende spanningsniveaus (zoals 10 kV/0,4kV) en capaciteitsvereisten (zoals 50KVA ~ 1600kva). ◆ ◆
● Gemeenschappelijke toepassingsscenario's van het Amerikaanse type pad gemonteerde transformator
✅urban distributienetwerk: het is geschikt voor stroomverdelingstransformatie van straten en gemeenschappen en vermindert het bezette gebied.
Residentieel gebied: rustig ontwerp, geschikt voor voeding in woonwijken.
✅Commercial Center: mooi en compact, zonder het uiterlijk van de stad te beïnvloeden.
✅ Industrial Park: aangepast aan de harde omgeving met hoge betrouwbaarheid.
✅Temporair stroomverbruik: zoals bouwplaatsen, tentoonstellingen, enz., Wat handig is voor snelle inzet.
● Transformator technische parameters gebruikt door het Amerikaanse type pad gemonteerde transformator
|
Serienummer |
Item |
Eenheid |
Technische parameters |
|
1 |
Nominale spanning |
kv |
10/0.4 |
|
2 |
Max bedieningsspanning |
kv |
12 |
|
3 |
Nominale frequentie |
Hz |
50 |
|
4 |
Nominale capaciteit |
KVA |
150-1600 |
|
5 |
1min stroomfrequentie bestand tegen spanning |
kv |
35 |
|
6 |
Bliksemimpulsspanning |
kv |
75 |
|
7 |
Koelmethode |
|
Onan |
|
8 |
Breekstroom van hoogspanningsback -upzekering |
de |
50 |
|
9 |
Breekstroom van plug-in zekering |
de |
2.5 |
|
10 |
Omgevingstemperatuur |
℃ |
-35 ~ 40 |
|
11 |
Toegestane spoeltemperatuur stijgt |
℃ |
65 |
|
12 |
No-load spanningsregeling |
|
± 5% of ± 2*2,5% |
|
13 |
Geluidsniveau |
db |
50 |
|
14 |
IP -graad |
|
IP43 |
◆ Vergelijking van verlies van verschillende soorten transformatoren
|
Capaciteit (KVA) |
Spanning9 (KV) |
Verbindingsgroep |
No-load stroom% |
Geen belastingverlies % |
Impedantiespanning% |
Laadverlies (W) |
|||||
|
HV |
Lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2,5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Tabel met technische parameters van de toegepaste laadschakelaar
|
Item |
Naam |
Eenheid |
315A |
630A |
|
Nominale spanning |
|
Kv |
12 |
12 |
|
Maximale stroom |
|
A |
315 |
630 |
|
Nominale frequentie |
|
Hz |
50 |
50 |
|
Nominale kortsluitingsstroom |
|
De |
31.5 |
50 |
|
Rated op korte termijn bestand tegen stroom |
|
De |
12.5 |
50 |
|
Rated op korte termijn bestand tegen de tijd |
|
S |
2 |
2 |
|
Mechanisch leven |
|
Tijd |
2000 |
2000 |
|
Bliksemimpulstest |
Fase tot grond |
Kv |
75 |
75 |
|
Isolatiebreken |
85 |
85 |
||
|
1min werkfrequentie bestand tegen spanning |
Fase tot grond |
42 |
42 |
|
|
Isolatiebreken |
48 |
48 |
||
|
Nominale piek bestand tegen stroom |
|
De |
31.5 |
50 |

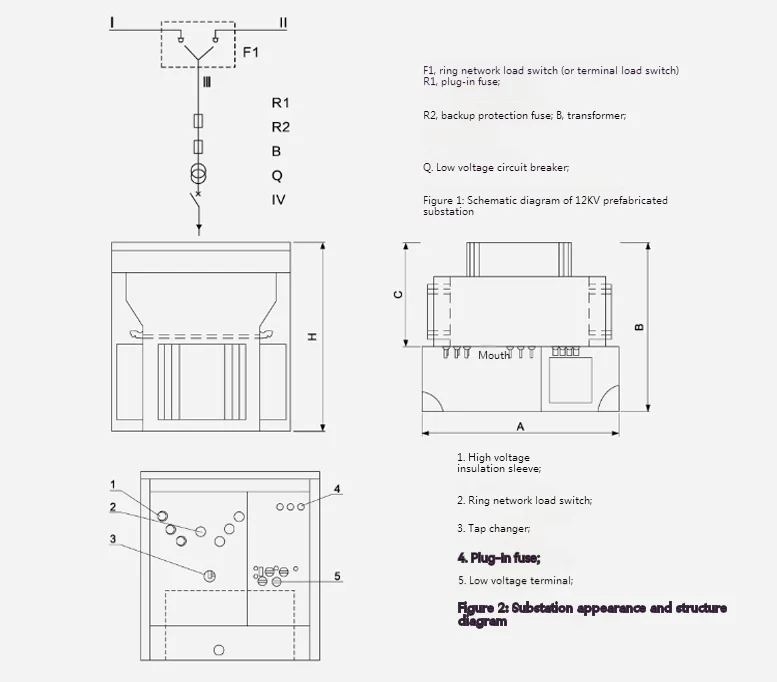

◆ Afmetingen van het Amerikaanse type pad gemonteerde transformator
|
ZBW-12 vooraf geïnstalleerde Amerikaanse doostype Substation standaardafmetingen |
|||||||
|
Capaciteit (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
