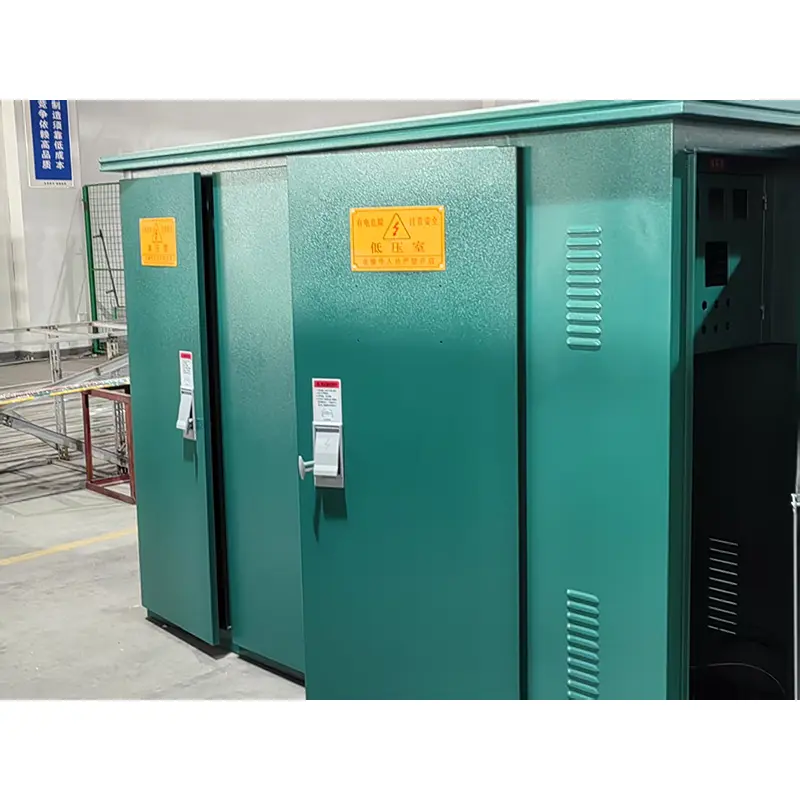

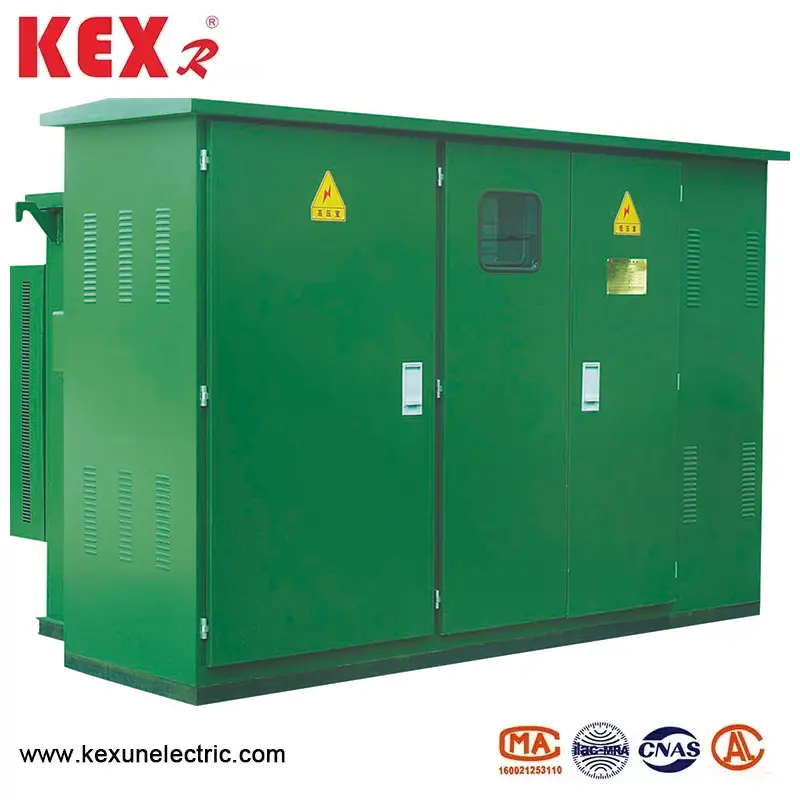

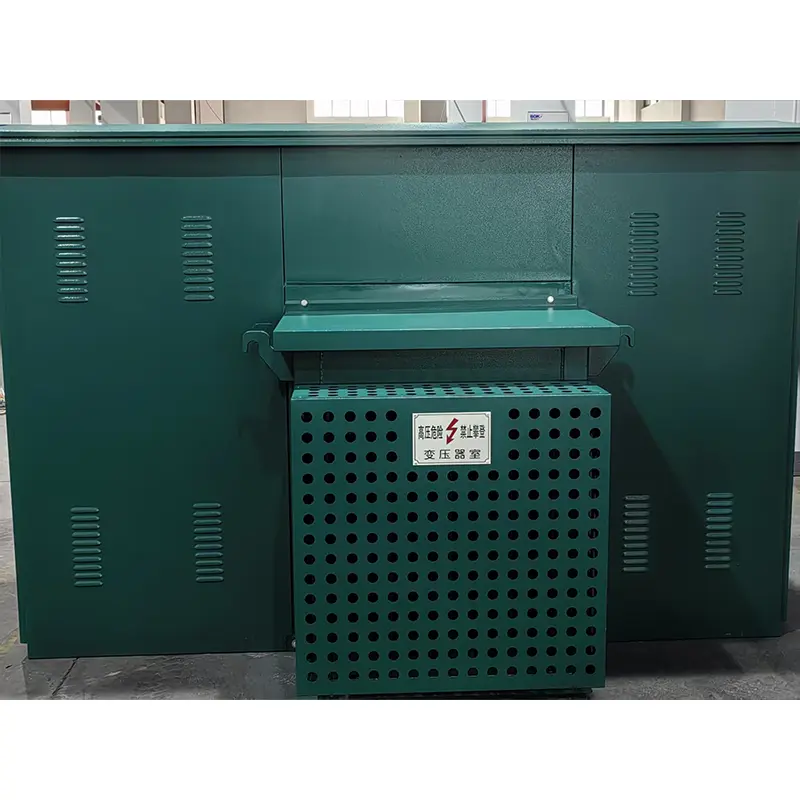

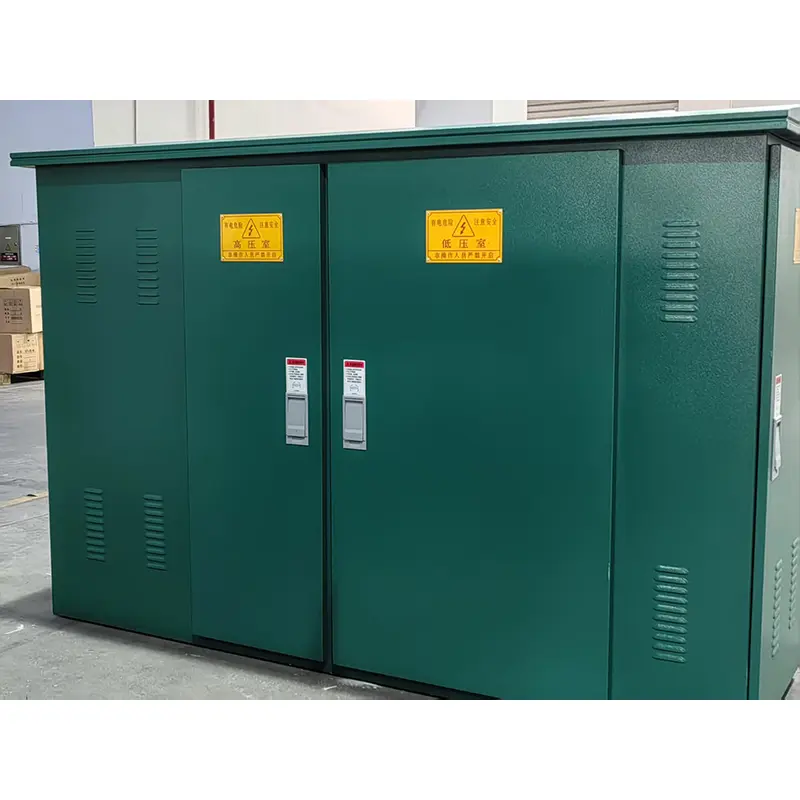

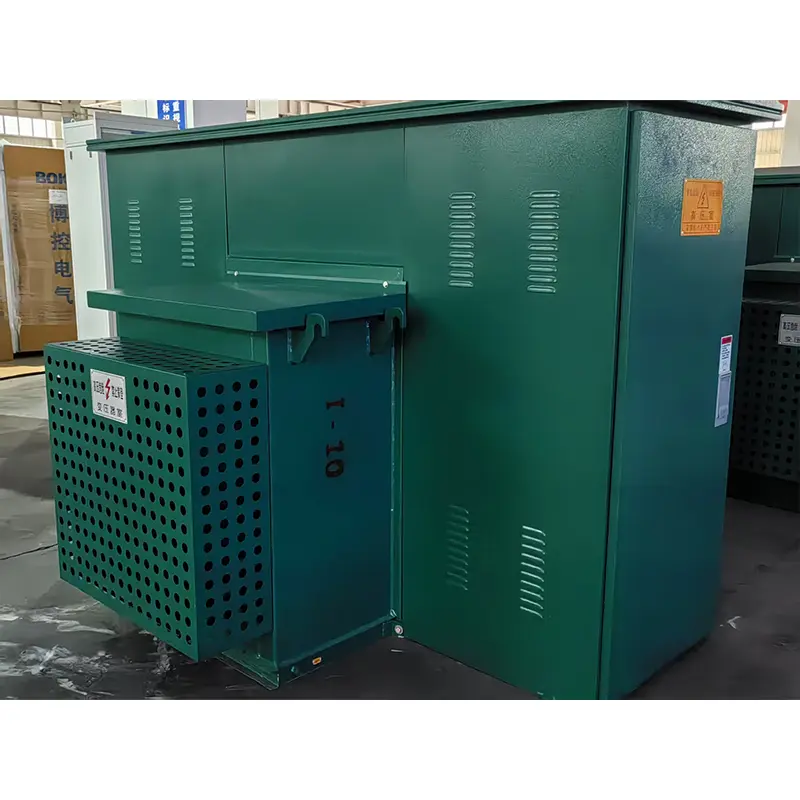

Amerikaans type driefasige pad gemonteerd onderstation
ZBW-12 type Amerikaans type driefasige kussen gemonteerd onderstation, geproduceerd door China-fabrikant Kexr, is een onderstation met eenvoudige structuur, kleine vloerruimte en sterke isolatie, die geschikt is voor nominale spanning van 10 kV.
Model: ZBW-12
Merk: Kexr
Model: ZBW-12
Merk: Kexr
● Amerikaans type driefasige pad gemonteerd onderstation met behulp van voorwaarden
◆ Ambiënttemperatuur: de omgevingstemperatuur rond het Amerikaanse type driefasige kussensubstation moet -30 ~ 40 ℃ zijn.
◆ Hoogte: Amerikaans type driefasige pad gemonteerd onderstation moet onder 4000m worden geïnstalleerd;
◆ Windsnelheid: gelijkwaardig aan 34m/s (niet meer dan 700pa);
◆ Vochtigheid: de gemiddelde dagelijkse relatieve vochtigheid is niet meer dan 95%; De maandelijkse relatieve vochtigheidswaarde is niet meer dan 95%;
◆ Schokbestendig: de horizontale versnelling is niet meer dan 0,4 m/s²
, en de verticale versnelling is niet meer dan 0,15 m/s²
◆ Inclinatie van de installatielocatie: de installatie-helling van het Amerikaanse type driefasige kussen gemonteerd onderstation is niet meer dan 3
◆ Installatieomgeving: de omringende lucht is niet duidelijk vervuild door corrosieve en brandbare gassen, en er is geen gewelddadige trillingen op de installatielocatie
◆ Bij het bestellen van dit product buiten de bovenstaande voorwaarden kunt u onderhandelen met Kexr
● Technische parameters van ZBW-12-type Amerikaans type driefasige pad gemonteerd onderstation
|
Serienummer |
Item |
Eenheid |
Technische parameters |
|
1 |
Nominale spanning |
kv |
10/0.4 |
|
2 |
Max bedieningsspanning |
kv |
12 |
|
3 |
Nominale frequentie |
Hz |
50 |
|
4 |
Nominale capaciteit |
KVA |
150-1600 |
|
5 |
1min stroomfrequentie bestand tegen spanning |
kv |
35 |
|
6 |
Bliksemimpulsspanning |
kv |
75 |
|
7 |
Koelmethode |
|
Onan |
|
8 |
Breekstroom van hoogspanningsback -upzekering |
de |
50 |
|
9 |
Breekstroom van plug-in zekering |
de |
2.5 |
|
10 |
Omgevingstemperatuur |
℃ |
-35 ~ 40 |
|
11 |
Toegestane spoeltemperatuur stijgt |
℃ |
65 |
|
12 |
No-load spanningsregeling |
|
± 5% of ± 2*2,5% |
|
13 |
Geluidsniveau |
db |
50 |
|
14 |
IP -graad |
|
IP43 |
De transformator
Kexr vooraf geïnstalleerde Amerikaanse boxtype onderstation Action De nieuwe S9- en S11-serie driefasige olie-overstroomde transformatoren hebben de voordelen van lage no-load verlies, lage temperatuurstijging, lage ruis en lage hoogte. Het verlies van het no-load en het belastingverlies van de transformator zijn lager dan die van de oorspronkelijke S9-transformator, die momenteel het binnenlandse geavanceerde niveau bereiken. De transformator is van volledig afgesloten structuur, die effectief de luchtvervuiling en isolatieafbraak veroorzaakt door vocht isoleert. Een luchtkussen van 40-90 mm blijft aan de bovenkant van de olietank, die de rol van warmtedissipatie en koeling samen met de golven van de olietankschaal kan spelen en de interne druk effectief kan verminderen.
Afmetingen en gewicht
|
Capaciteit |
A |
B |
C |
H |
Gewicht （kg） |
|
315kva |
2560 |
1600 |
600 |
1000 |
3050 |
|
400kva |
2560 |
1600 |
600 |
1000 |
3270 |
|
500kva |
2560 |
1600 |
600 |
1000 |
3400 |
|
630kva |
2560 |
1600 |
600 |
1000 |
3900 |
|
800kva |
2760 |
1600 |
800 |
1000 |
4200 |
|
1000KVA |
2760 |
1950 |
800 |
1000 |
4800 |
|
1250kva |
2910 |
1950 |
800 |
1000 |
5400 |
● Overzichtsdimensie van ZBW-12-type Amerikaans type driefasige pad gemonteerd onderstation
|
ZBW-12 Amerikaans type driefasige kussen gemonteerde standaardafmetingen |
|||||||
|
Capaciteit (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
