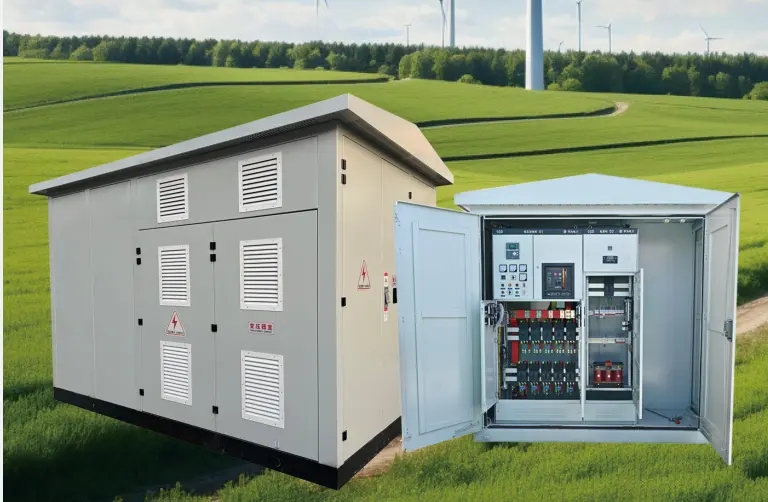

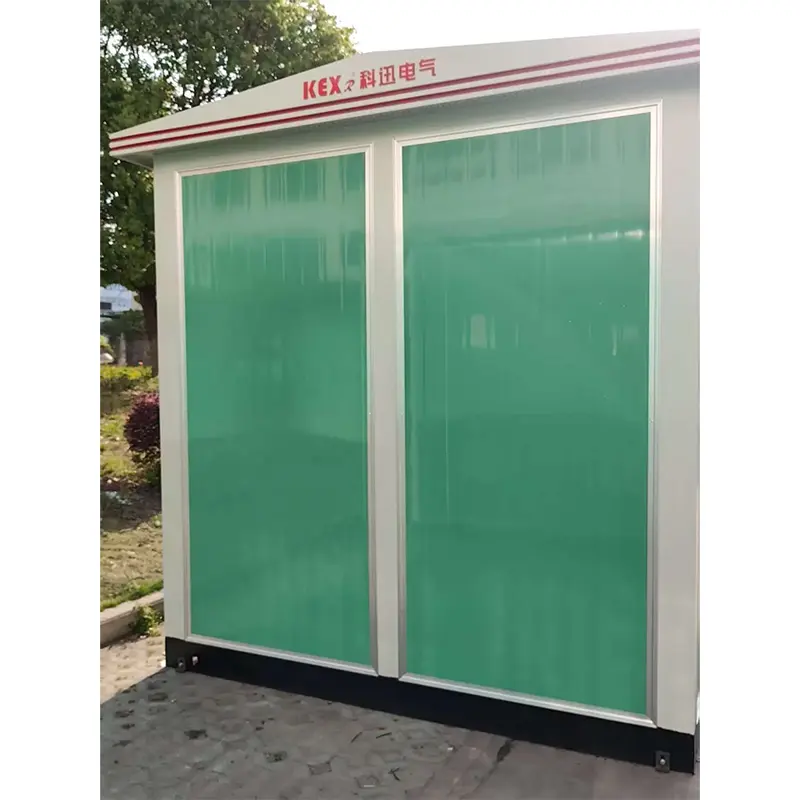

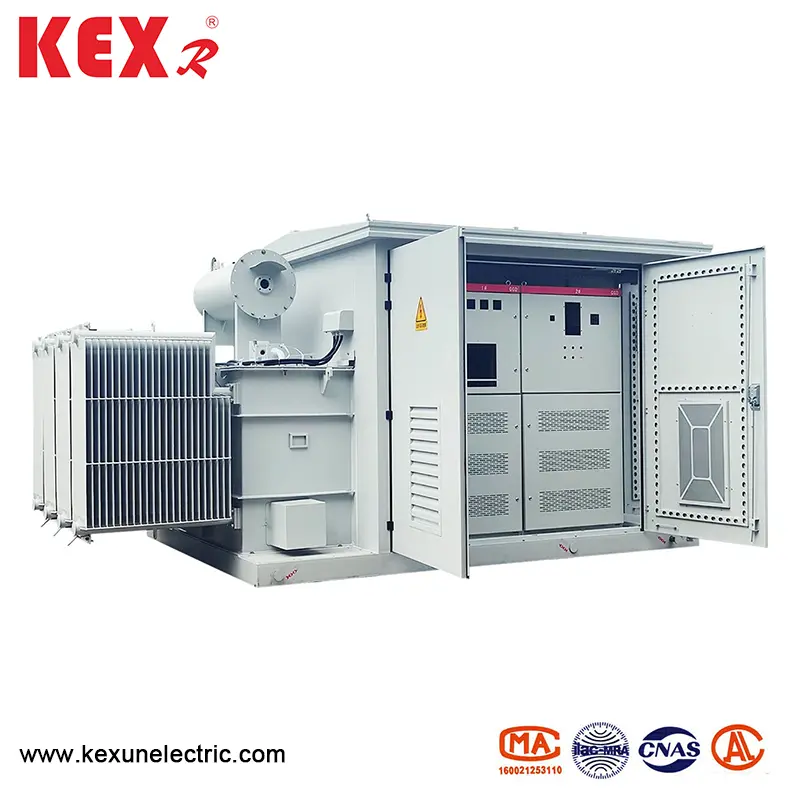

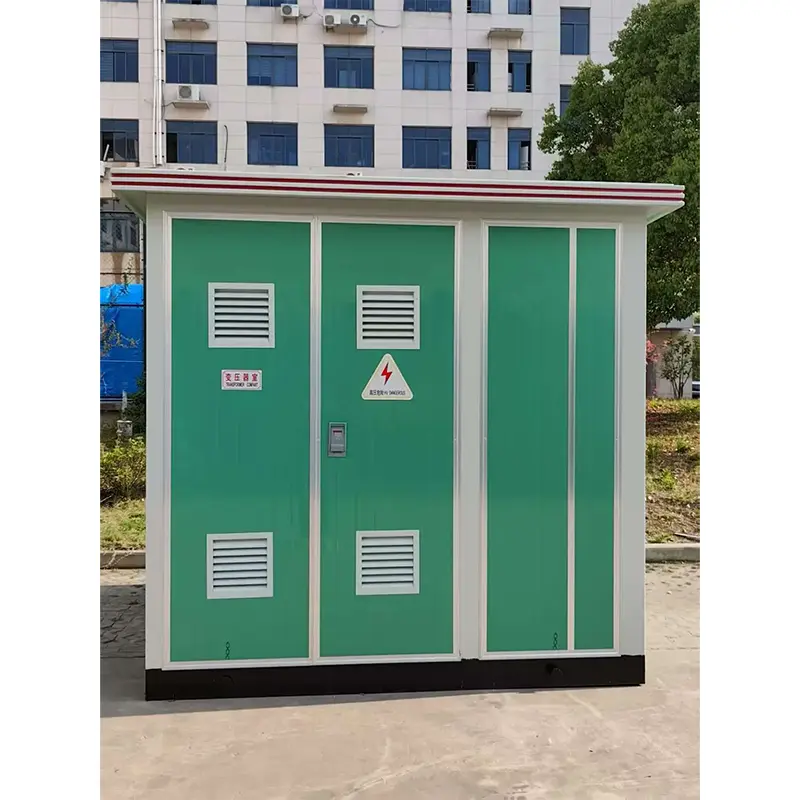

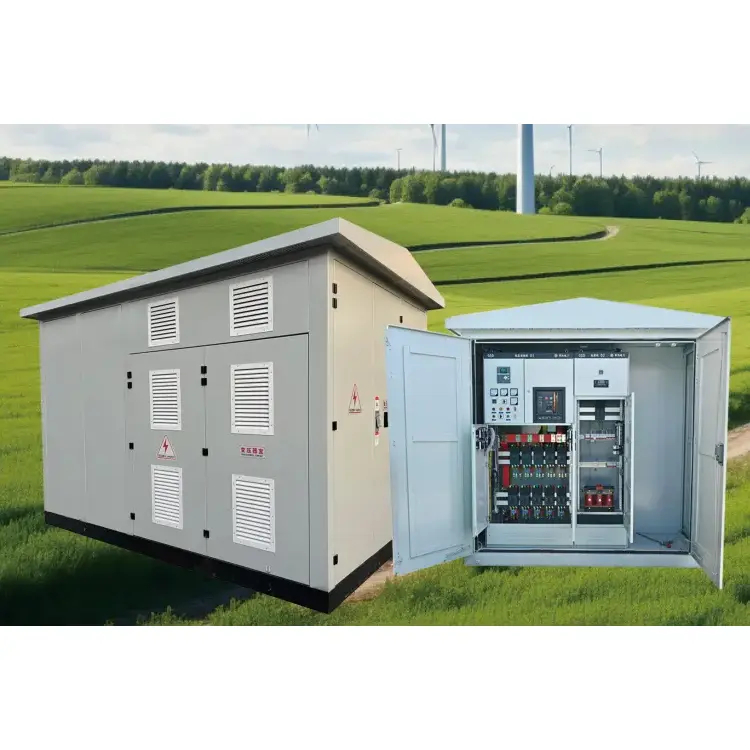

Fotovoltaïsche step-up box transformator
Als een professionele fabrikant van stroomoverdracht en distributieapparatuur in China, is de fotovoltaïsche step-up box-transformator van Kexun de belangrijkste apparatuur in het fotovoltaïsche stroomopwekkingssysteem, die voornamelijk wordt gebruikt om een laagspannings-DC te converteren die door fotovoltaïsche array wordt gegenereerd in hoogspanning AC en verbindt het met het power grid.
Model: YB □ -12
Merk: Kexr
Model: YB □ -12
Merk: Kexr
● Basissamenstelling van het YB-12-type fotovoltaïsche step-up box-transformator
Fotovoltaic Step-Up Box Transformer wordt meestal geïntegreerd in een doos met de volgende drie delen: ◆ Fotovoltaic-omvormer (optioneel onderdeel): Converteer de uitgang van de directe stroom (DC) door fotovoltaïsche modules in wisselstroom (AC) en de gemeenschappelijke uitgangsputten zijn 270V, 315V, 400V, 400V, enz. door het Power Grid (zoals 10KV en 35kV).
◆ Hoogspanning Switchgear: inclusief stroomonderbrekers, ontkoppers, beschermende apparaten, enz., Gebruikt voor rasterbeveiliging en systeembescherming. Opmerking: sommige box-transformatoren bevatten mogelijk geen omvormers, maar boost alleen transformatoren en hoogspanningsschakelaars ("Pure Boost Box Transformers" genoemd).
● Kernfuncties van fotovoltaïsche step-up box-transformator
◆ Spanningsboost: voldoen aan de vereisten van het vermogen voor het rooster-verbonden spanning.
◆ Elektrische energie -isolatie: het fotovoltaïsche systeem wordt elektrisch geïsoleerd van het vermogensnet door de transformator.
◆ Beschermingsfunctie: overstroom, overspanning, kortsluiting, eilandbescherming, enz.
◆ Monitoring en controle: ondersteuning op afstandsbewaking en verzamel gegevens zoals spanning, stroom en vermogen in realtime.
● Fotovoltaïsche step-up box transformator technische kenmerken
◆ Efficiënte warmtedissipatie: ventilatie of geforceerde warmtedissipatie (zoals ventilatoren en airconditioners) moet in het doosontwerp worden overwogen om een hoge temperatuur te voorkomen die de levensduur van de apparatuur beïnvloedt.
◆ Beschermingskwaliteit: meestal IP54 of hoger, stofveilig, vochtbestendig en zoutmistbestendig (geschikt voor gebieden aan de kust of op grote hoogte).
◆ Low-loss-transformator: amorfe legering of energiebesparende siliciumstaalplaat wordt gebruikt om verlies zonder belasting te verminderen.
◆ Intelligente rasterverbinding: ondersteuningsfuncties zoals reactieve vermogenscompensatie (SVG) en harmonische onderdrukking en voldoen aan de specificaties van het vermogensnet.
● Technische parameters
Nominale spanningsniveaus: 35kV en 10kV en lager; Frequentie: 50; Isolatieniveau (zie onderstaande tabel).
|
Spanning （kv） |
Effectieve waarde van maximale spanning van apparatuur （KV） |
Nominale op korte termijn bestand tegen spanning effectieve waarde van vermogensfrequentievlak (KV) minuten |
Volledige golfpiekwaarde van nominale bliksemintrichting bestand tegen spanning (KV) |
|
≤1 |
≤1.1 |
5 |
|
|
10 |
12 |
35 |
75 |
|
35 |
40.5 |
85 |
200 |
Hottags: Fotovoltaïsche step-up box-transformator, China-fabrikant, Kexun Electric
