Fotovoltaïsche aansluitdoos

Fotovoltaïsche aansluitdoos geproduceerd door Kexun in China Factory is geschikt voor fotovoltaïsche tandem stroomopwekkingssysteem, dat het belangrijke vermogensbeschermingsgedeelte van tandem -omvormer en elektriciteitsnetersysteem uitvoert. Het neemt secundaire bliksembeveiliging aan en het beschermingsniveau is IP65, dat wordt gebruikt voor de installatie van buiten om te voldoen aan de vereisten van waterdichte, stofvrije, ultraviolette bescherming en zoutspraycorrosie.
Model: KXHLX
Merk: Kexr

Stuur onderzoek

Productomschrijving

● KXHLX Type fotovoltaïsche aansluitdoos Kenmerken

De interne structuur van fotovoltaïsche aansluitdoos is eenvoudig en duidelijk en de bedrading is netjes en redelijk. Hoge betrouwbaarheid en eenvoudig onderhoud. Buitenwandgemonteerde installatie kan zich aanpassen aan verschillende harde omgevingen. Naast standaardmaterialen en maten kan het worden aangepast aan de vereisten van de gebruiker.

● Technische parameters van het KXHLX -type fotovoltaïsche aansluitdoos

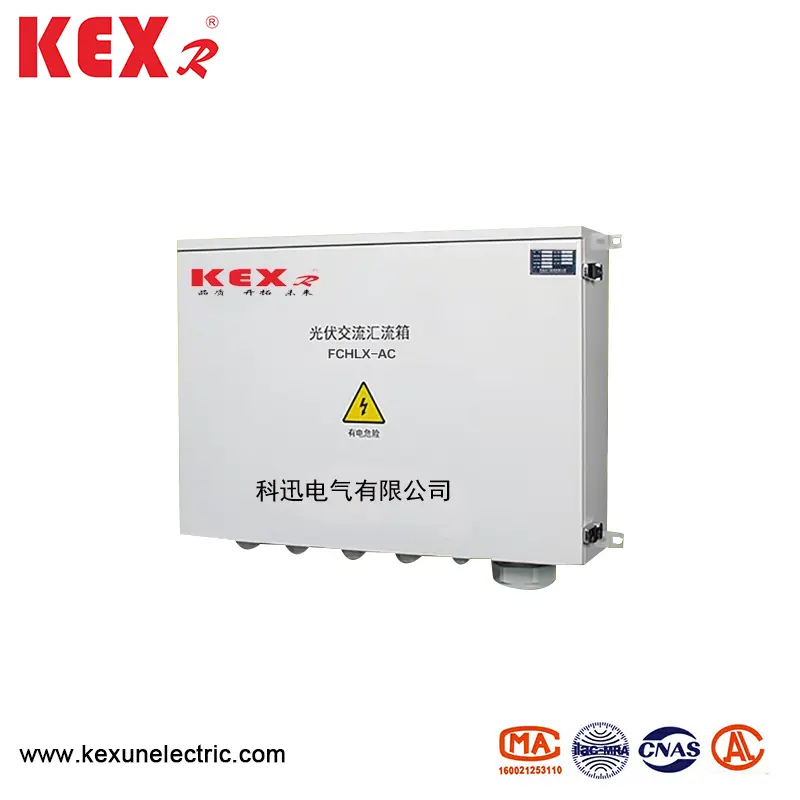

◆ AC -type fotovoltaïsche aansluitdoos

Item	KXHLX-AC4	KXHLX-AC4	KXHLX-AC8
Invoerlijnen	1 ~ 4	5 ~ 6	7 ~ 8
Max ingangsspanning	690V
Lijnen invoerstroom invoeren	0 ~ 100A
Max uitgangsstroom	250A	400A	630A
Nominale spanning	480VAC
Spanningsbeveiligingsniveau	480VAC
Nominale stroomcapaciteit (8/20μs)	20Ka (matching volgens de eisen van de klant)
Max stroomcapaciteit (8/20 μs)	40ka (matching volgens de eisen van de klant)
Reactietijd	＜ 25ms
Temperatuur en vochtigheid	Werktemperatuur ： -40 ~ 85 ℃, 95%, geen condensatie en corrosief gas
Hoogte	Minder dan 4000m
Kabinetsmateriaal	Hete dip gegalvaniseerde stalen plaat/roestvrijstalen/koud opgerolde stalen plaat/technische kunststoffen
Cabinet IP -graad	IP65
Kabelverbinding IP -graad	IP66
Afmetingen van kabelverbinding: whd	800600200 mm	800800200 mm	8001000200 mm

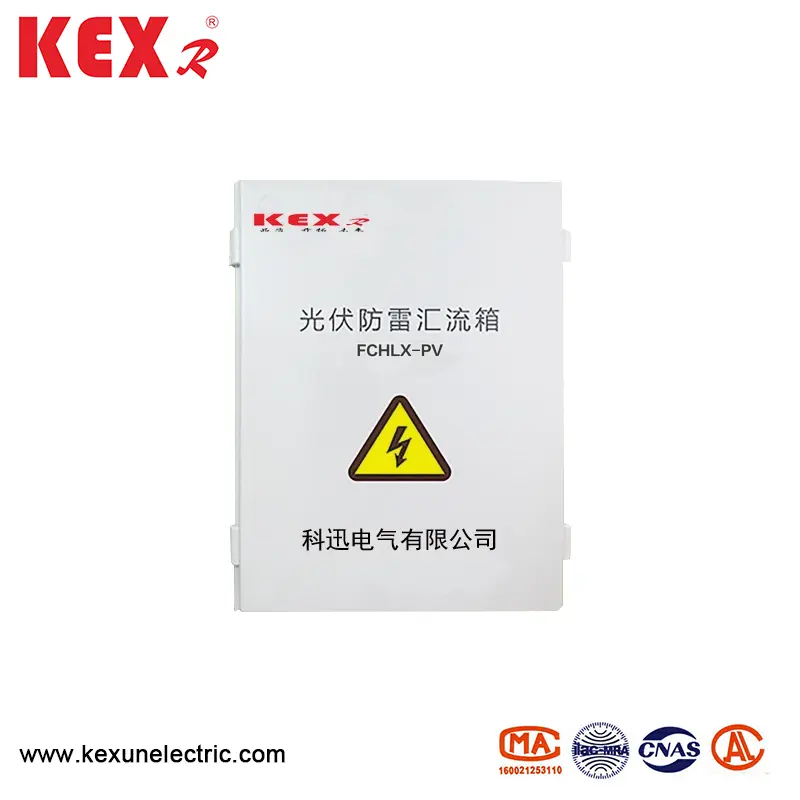

◆ DC -type fotovoltaïsche aansluitdoos

Item		Buchhlx-pv6 / 2	Buchhlx-pv6 / 3	Buchhlx-pv6 / 4
Elektrische parameter	Max -systeem DC -spanning	1000	1000	1000
	Max elke regelinvoerstroom	20a	20a	20a
	Max -invoerlijnen	6	6	8
	Max uitgangsschakelaar stroom	32A/40A	20A/32A	20A/32A
	Omvormer MPPT -hoeveelheid	2	3	2
	Uitgangslijnen	2	3	2
Bliksembeveiliging	Testtype	Secundaire bescherming	Secundaire bescherming	Secundaire bescherming
	Nominale ontladingsstroom	20ka	20ka	20ka
	Max ontladingsstroom	40ka	40ka	40ka
	Spanningsbeveiligingsniveau	3.8kV	3.8kV	3.8kV
	Maximale continue werkspanning	1050V	1050V	1050V
	Palen	3P	3P	3P
	Structuur tekens	Plug-in-module
Bliksembeveiligingskenmerken	IP -graad	IP65
	Uitgangsschakelaar	DC -stroomonderbreker/DC Rotary Disconnector
	SMC4 waterdichte connector	standaardconfiguratie
	PV DC Fuse	standaardconfiguratie
	PV DC Surge Protection Device	standaardconfiguratie
	Monitoringmodule	N
	Antireflectie diode	N
	Doosmateriaal	PVC
	Installemethode	Muurhangentype
	Werktemperatuur	-25 ~ 55 ℃
	Hoogte	2000m
	Vochtige luchtvochtigheid toegestaan	0 ~ 95 ％, niet-condensatie
	Breedte hoogte diepte (mm)	400300160	500400190	500400190
