Ondergronds onderstation

● Productoverzicht

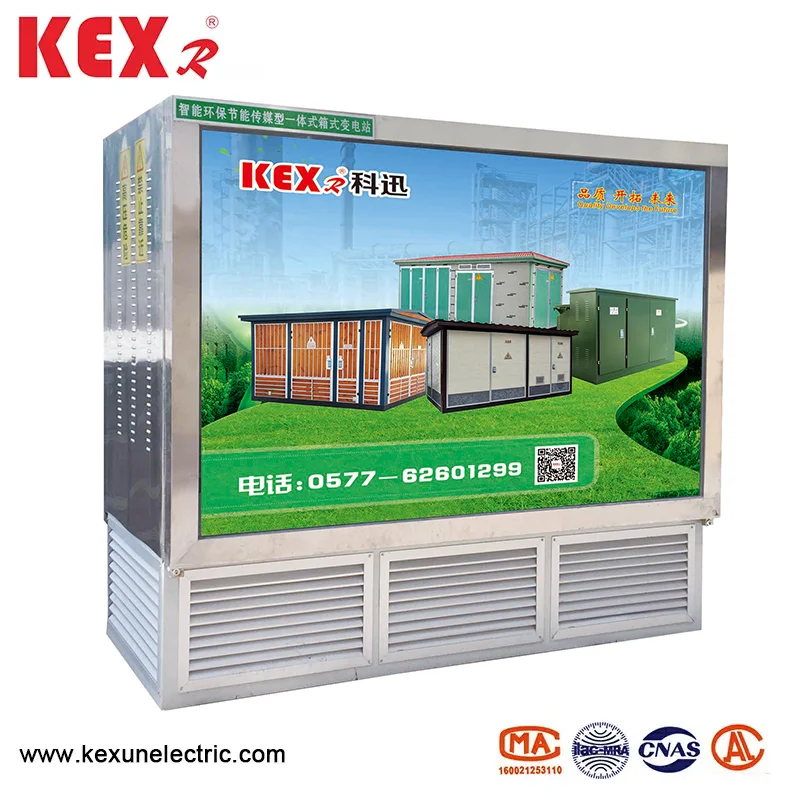

Het ondergrondse station van het YBD-12-type landschap komt overeen met het concept van stedelijk ecologisch ontwerp, beslaat een klein gebied en verfraait het milieu. Het is geschikt voor stamwegen, woonwijken, luchthavens, stations, off-highway en andere plaatsen, en wordt de trend van transformatie van stedelijke distributie-netwerkapparatuur.

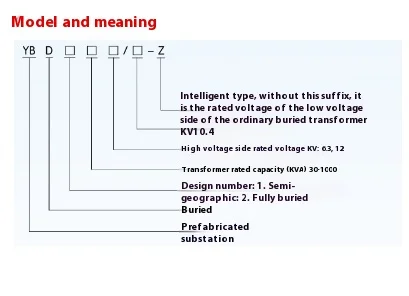

● Modelverklaring van het ondergrondse substation van het YBD-12-type landschap

In vergelijking met het traditionele box -substation heeft het ondergrondse onderstation de volgende voor de hand liggende voordelen:

▶ Esthetiek en milieu -harmonie

Gewone box -substation beslaat een groot gebied, dat niet goed kan coördineren met de omliggende omgeving, en het ondergrondse onderstation heeft een kleine distributiebox, die geen invloed heeft op de omgeving.

▶ Energiebesparing

Energiebesparing en consumptievermindering zijn de consensus van de hele samenleving geworden. De transformatoren die de voorkeur hebben voor het YBD-12-type landschaps ondergronds onderstation zijn lage verliestransformatoren zoals S11-serie, S13-serie en SBH15-serie kunnen worden geselecteerd op basis van de vraag en het aanbod van gebruikers.

▶ Ruisreductie

Het geluid van de transformator komt van de ijzeren kern en de hoogte van de grond in de gemeenschappelijke doostransformator is over het algemeen ongeveer 1,2 m, wat gemakkelijk de slaap van mensen beïnvloedt. Het ondergrondse ondergrondse station van het YBD-12-type is ondergronds als geheel geïnstalleerd en het geluid kan duidelijk worden verminderd, wat weinig invloed heeft op de bewoners.

▶ Creëer waarde voor klanten

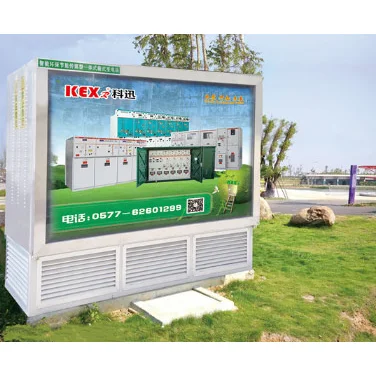

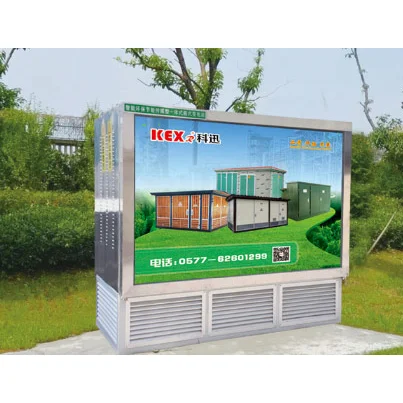

Landschaps ondergronds onderstation kan volledig worden geprefabriceerd in Kexun, met een korte productiecyclus, kleine investeringen en snel effect. Het ondergrondse onderstation geïnstalleerd op stedelijke hoofdwegen en snelwegen is een advertentielichte doos schakelapparaat op de grond, en de advertentie -lichtbox -positie biedt langlekeurig advertentievoordelen voor klanten.

▶ Hoge automatisering

Het ondergrondse station van het YBD-12-type landschap kan de werkingsstatus van hoogspannings- en laagspanningsschakelaars van de controller rapporteren via de uitgebreide meet- en besturingsapparaat met behulp van GPRS draadloze netwerktechnologie, die de werking en het gebruik van substation aanzienlijk vergemakkelijkt.

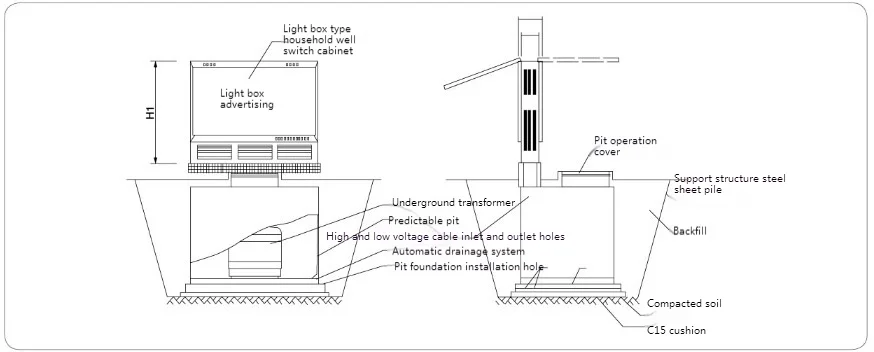

● Installatiediagram van het ondergrondse station van het YBD-12-type landschap

Opmerking:

1. De bovenstaande dimensies zijn alleen ter referentie. Raadpleeg de tekeningen van de fabrikant bij het bestellen van de werkelijke dimensies.

2. Het product bestaat uit ondergrondse transformator, lichte doos buitenschakelaar en geprefabriceerde put. Het is een complete set apparatuur die vooraf is gemonteerd in de fabriek, en de schaal van de lichtbox-schakelkast is gemaakt van roestvrij staal;

3. De geprefabriceerde put is volledig afgedicht en waterdicht, het oppervlak van de bovenste afdekking van de put is versierd met vierkante vloertegels en de onderste doos van de put is gemaakt van metalen keramiek, die wordt onderworpen aan anti-corrosiebehandeling volgens de vereisten van GB/T19285 "inspectie op corrosie-engineering van begraven stalen pipelines";

4. De bovenste afdekking van de put is voorzien van een openbaar mangat. Nadat het mangat is geopend, wordt het ondersteund en geplaatst door een cilinder. Via het mangat kan de ondergrondse transformatorwerker worden waargenomen en bediend om de put binnen te gaan voor kabelveiligheidsverbinding.

5. Er wordt gesuggereerd dat de stralende bouten moeten worden ingebed volgens de funderingsgrootte van de put. Nadat de put op zijn plaats is en vast is, vul de grond op volgens de horizon en planten vervolgens grasmat.

● Ontwerptekeningen van twee typische schema's

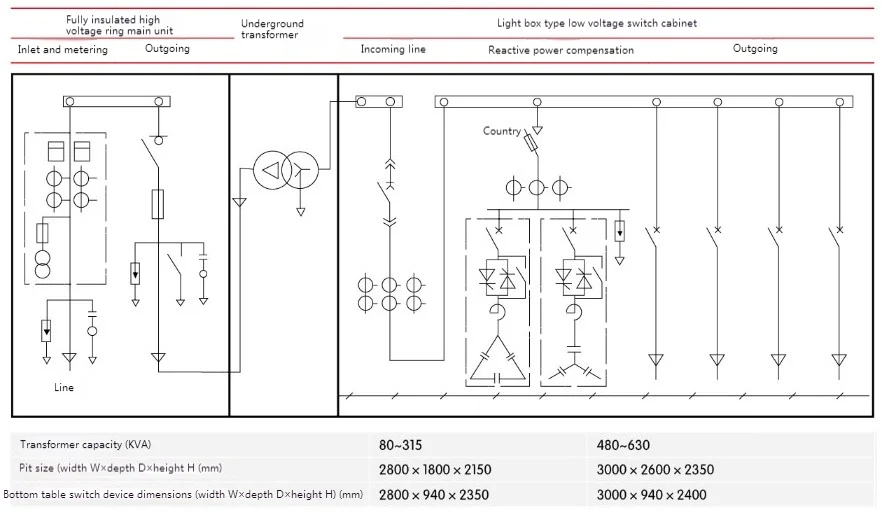

◆ HV Ring Main Uniy+Underground Transformer+Laagspanningsmeting ：

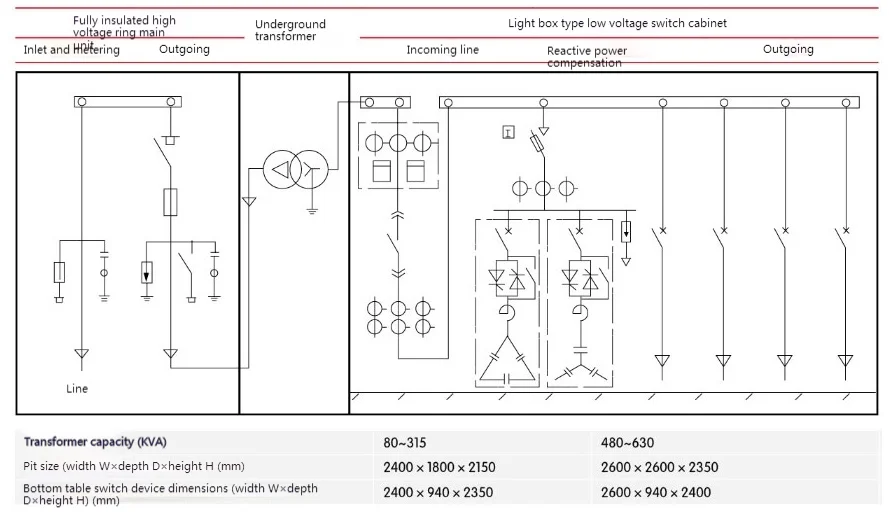

◆ HV Ring Hoofdeenheid+Hoogspanningsmeting+Underground Transformer+LV Feeder ：
