Ondergrondse transformator

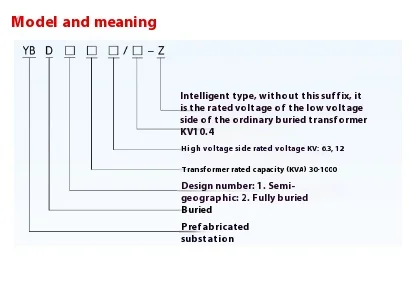

● Modelbeschrijving

● Belangrijkste kenmerken

▶ Verborgen ontwerp: de belangrijkste stroomuitrusting van de ondergrondse transformator van het YBD-12-type

wordt ondergronds begraven om de bezetting van de grondruimte te verminderen.

▶ Landschapsintegratie: het oppervlaktedeelte van de ondergrondse transformator van het YBD-12-type is versierd met vergroening, beeldhouwkunst of kunst om te coördineren met de omliggende omgeving.

▶ Hoge veiligheid: de ondergrondse structuur biedt een betere bescherming en vermindert het risico op door de mens gemaakte schade.

▶ Omgevingsbescherming en geluidsreductie: ondergrondse lay -out kan de invloed van transformatorbedrijfsruis op het omliggende gebied effectief verminderen.

▶ Warmte -dissipatie -optimalisatie: neem een ​​speciaal warmtedissipatieontwerp aan om de normale bedrijfstemperatuur van ondergrondse apparatuur te waarborgen.

● Toepassingsscenario's

Ondergrondse transformator is zeer geschikt voor de volgende gelegenheden:

◆ Stadscentrum

◆ Zakendistrict

◆ Openbare ruimtes zoals parken en vierkanten.

◆ High-end residentiële gemeenschap

◆ Historisch en cultureel beschermingsgebied

◆ Toeristische attractie

● Structurele samenstelling van de ondergrondse transformator

1.Alnground Deel:

◆ Transformatorlichaam

◆ Hoge en laagspanningsschakelaar

◆ Kabelverbindingssysteem

◆ Ventilatie- en warmtedissipatiesysteem

◆ Drainage en vochtbestendige faciliteiten

2. Ground Deel:

◆ Landschapsdecoratie (vergroening, beeldhouwkunst, kunstinstallatie, enz.)

◆ Vent (verborgen ontwerp)

◆ Inspectie -ingang

◆ Veiligheidswaarschuwingsbord

● Voordelen van de ondergrondse transformator van het YBD-12-type

◆ Verbeter de kwaliteit van het stedelijke landschap

◆ Bewaar vloerruimte

◆ Verminder de invloed van elektromagnetische straling

◆ Verleng de levensduur van apparatuur (stabielere ondergrondse omgeving)

◆ Verminder de visuele vervuiling

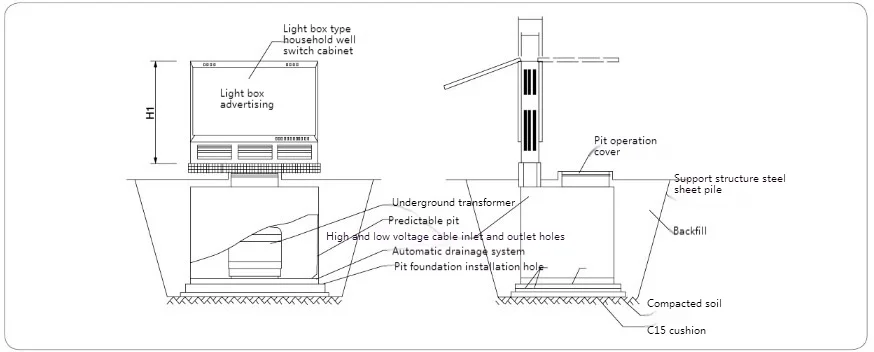

● Installatiediagram van YBD-12-type ondergrondse transformator

● Ontwerptekeningen van twee typische schema's

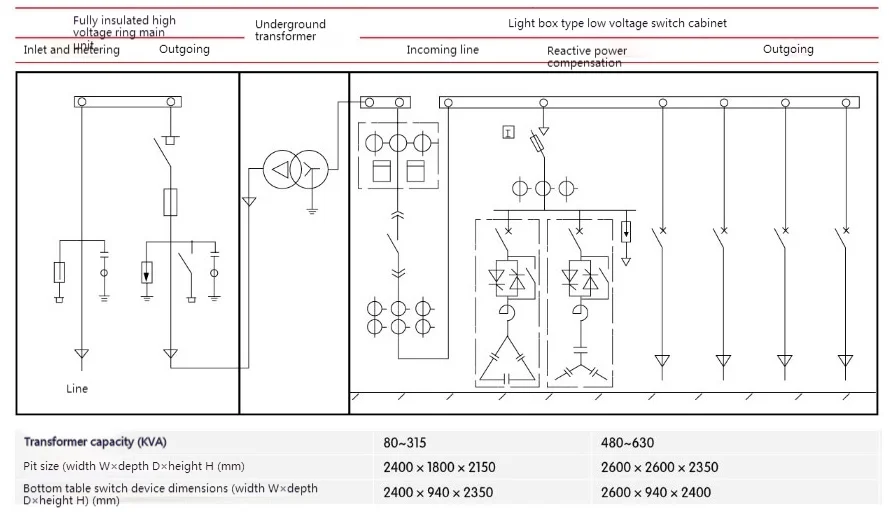

◆ HV ringnetwerkkast+ondergrondse transformator+lage spanningsmeting:

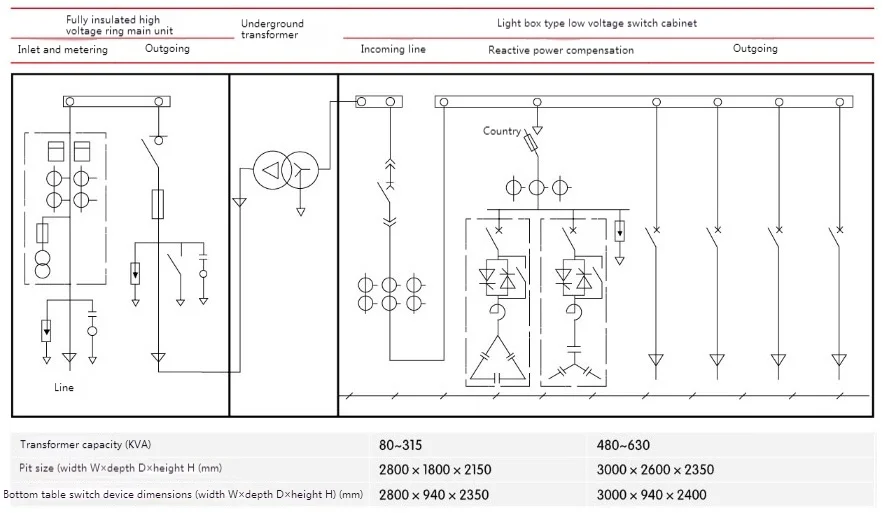

◆ HV -ringnetwerkkast+Hoogspanningsmeting+Underground Transformer+LV Feeder ：
