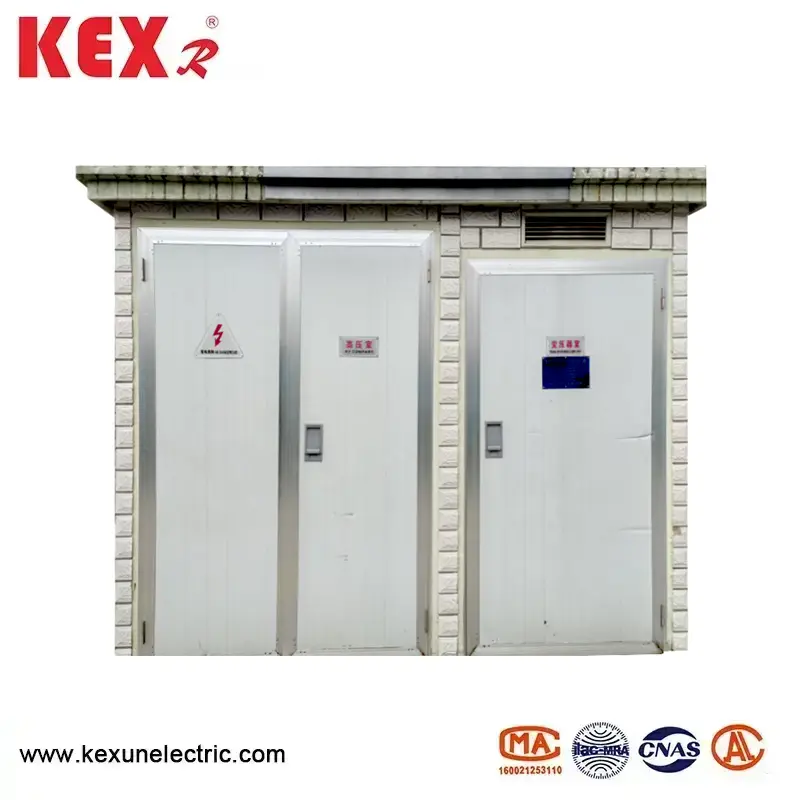

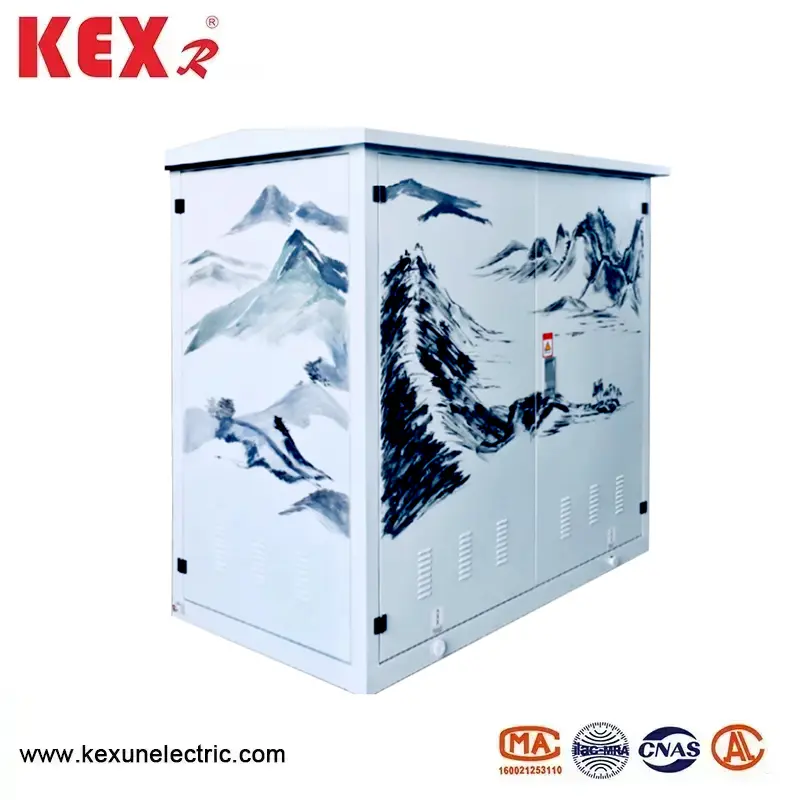

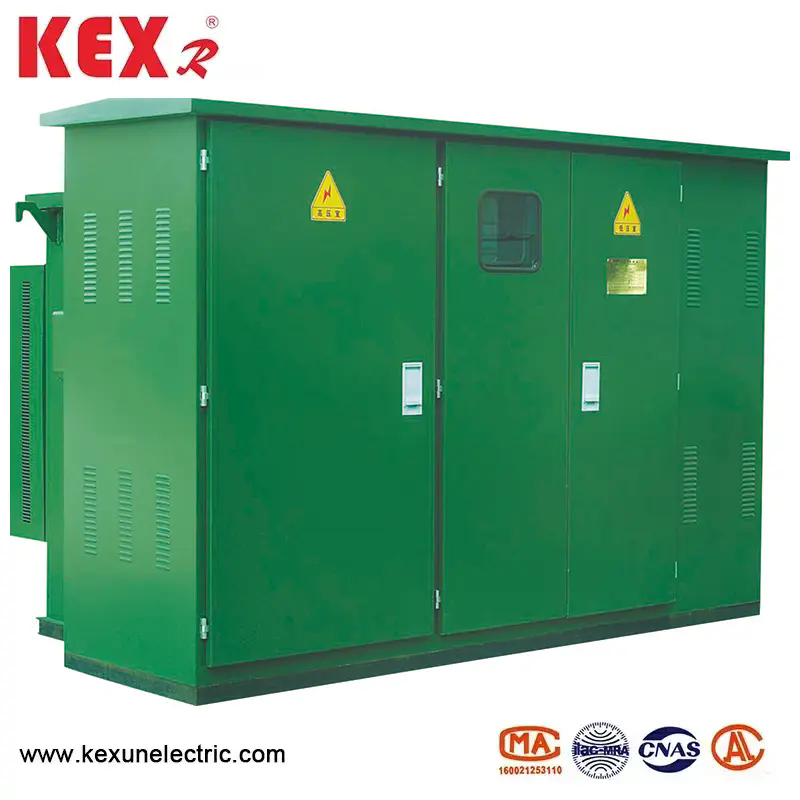

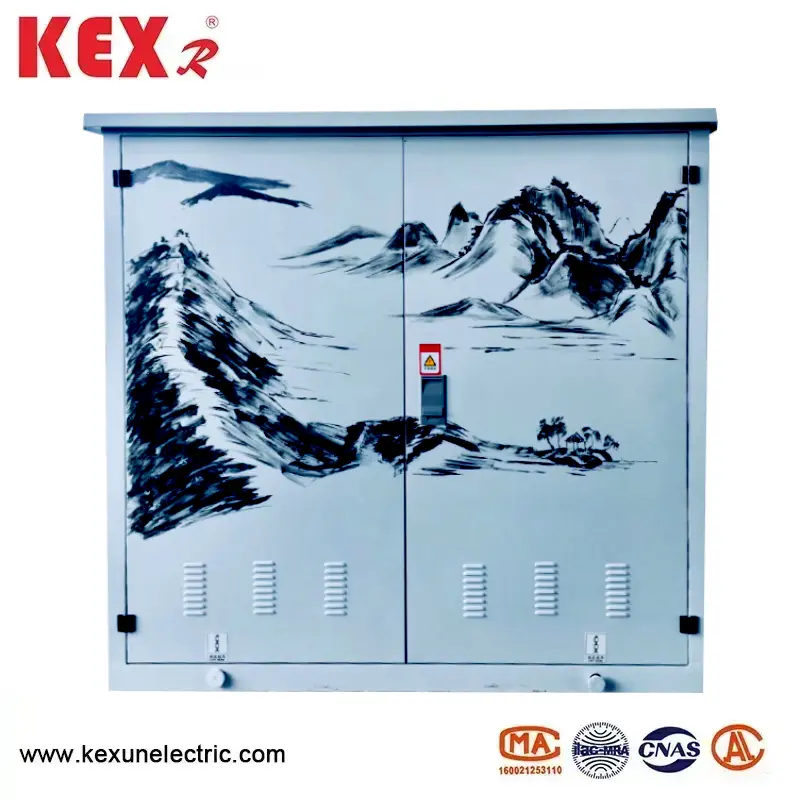

Stedelijke station in de stedelijke distributie

● Model betekenis

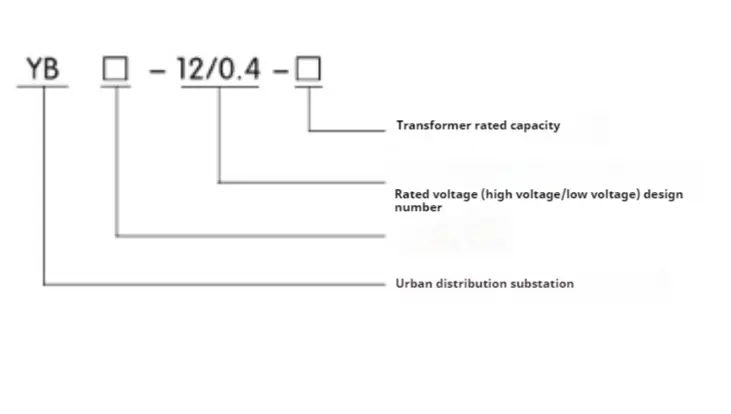

● Productintroductie van YB-12-type stedelijke distributie-substation

◆ Integrale structuur

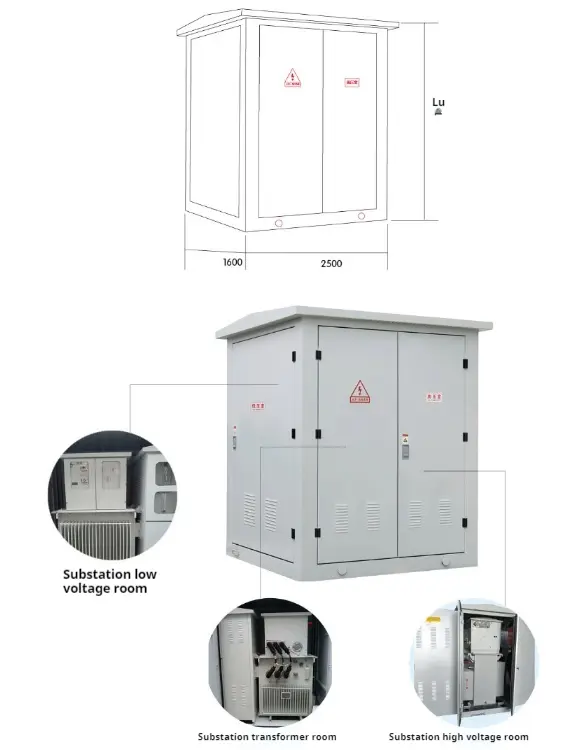

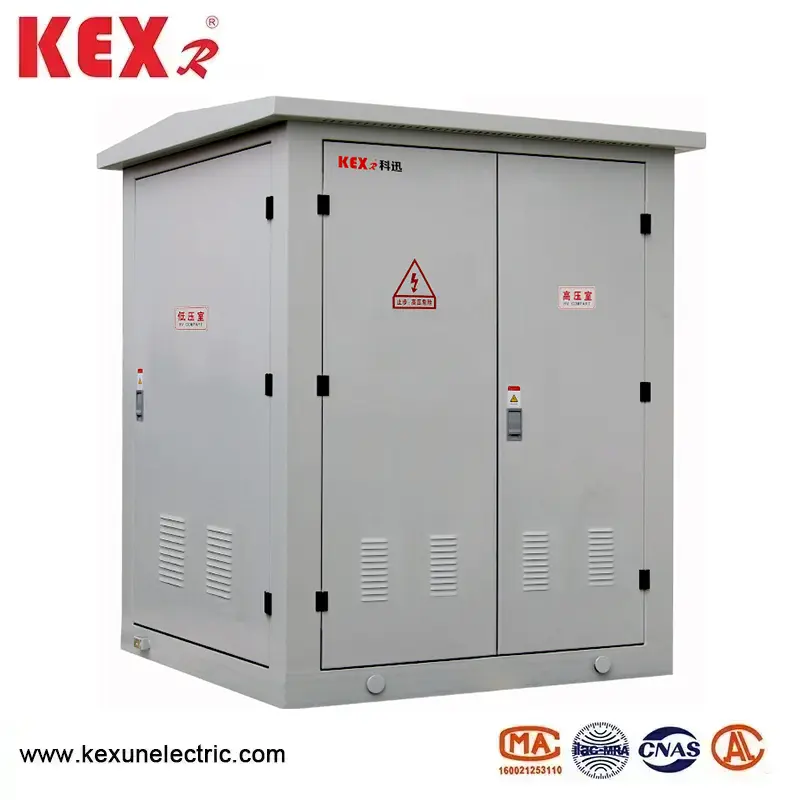

Urban Distribution Substation voornamelijk verdeeld in drie delen: hoogspanningsschakelaar, transformatorruimte en een laagspanningsschakelaar, die afzonderlijk kan worden getransporteerd.

Het onderstation hanteert een uniek hitte-dissipatieontwerp met grote cyclus om het temperatuurstijgingsniveau van het product te garanderen, en de afzonderlijke afdichting tussen kamers zal geen warmte-uitwisseling tussen kamers vormen.

De schaal van stedelijke distributiesubstation is gemaakt van hoogwaardige roestvrijstalen plaat.

Alle delen van de stalen plaatstructuur hebben een speciale anti-corrosiebehandeling ondergaan en de roestvrijstalen plaatstructuur heeft een sterke corrosieweerstand en een goede mechanische sterkte.

Dit onderstation kan direct binnenshuis worden geïnstalleerd zonder extra bouwfundering, die kosten en ruimte bespaart en handig is om te installeren.

◆ Hoge drukkamer SF6 Gas-gevulde schakelaarsdear onafhankelijk ontwikkeld door ons bedrijf wordt aangenomen voor hoogspanning, en alle schakelgear en bussen worden verzegeld in een gesloten roestvrijstalen doos zonder blootgestelde geladen lichaam buiten. Veilige werking en hoge betrouwbaarheid; Volledig modulair ontwerp, alle modules kunnen de verbindingsmodus van zijuitgang en topuitbreiding realiseren volgens de vereisten voor stroomverbruik, en in maximale mate voldoen aan de behoeften van de stroomvoorziening.

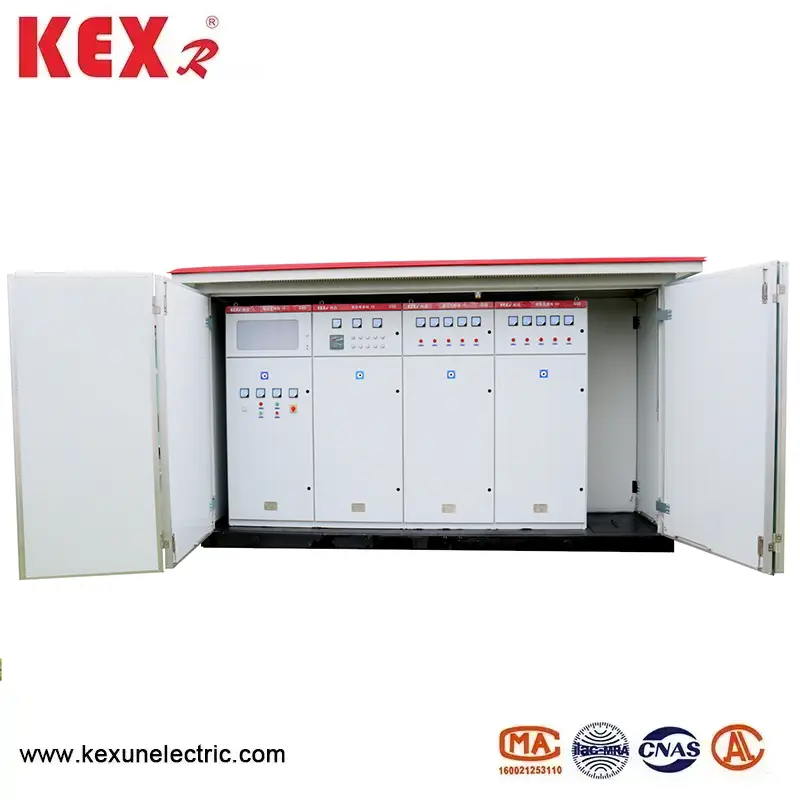

◆ Lage drukkamer De lage spanning zijinlaat en uitlaatlijnen zijn allemaal gemaakt van nieuwe gevormde kas stroomonderbrekers, die klein in grootte zijn, vrij van boog en gemakkelijk te vervangen. Multifunctioneel intelligente uitgebreide beveiligingscontroller en nieuw geïntegreerd reactief vermogenscompensatieapparaat.

◆ Transformatieruimte De transformator is volledig geïsoleerd met epoxyhars, en de isolatie- en hittebestendigheidsniveau is F, en de transformator heeft geen verbrandingsondersteunende materialen en produceert geen gas of andere tussenproducten die niet bevorderlijk zijn voor het milieu tijdens de werking, dus heeft het de kenmerken van goede vlamvertraging, milieubeveiliging en energiebeveiliging.

◆ Interne verbinding De spanningstransformator en de Chinese vaste schakelaar zijn verbonden door de vaste geïsoleerde kabelaccessoires van het bedrijf, die veilig, betrouwbaar en volledig geïsoleerd zijn.

● Hoge drukzijde

De hoge spanning van intelligent geïntegreerd onderstation wordt in het algemeen beschermd door een elektrische apparaat van een laadschakelaarcombinatie. Nadat de zekering in één fase is geblazen, de driefasige koppelingsreizen. De laadschakelaar kan worden geselecteerd uit perslucht, vacuüm, zwavel hexafluoride, enz., En het bedieningsmechanisme kan worden gedistribueerd om automatische upgrade te realiseren. De zekering is een hoogspanningsstroombeperkende zekering met een spits, die betrouwbare actie en grote breekcapaciteit heeft. Zie de onderstaande tabel voor de belangrijkste technische parameters. Voor transformatoren boven 800KVA kunnen vacuümstroomonderbrekers zoals Zn12, Zn28 en VS1 worden geselecteerd voor bescherming.

● Lage drukzijde

De hoofdschakelaar aan de laagspanningszijde neemt universele of intelligente stroomonderbreker aan voor selectieve bescherming; De uitlaatschakelaar neemt een nieuw type plastic shell -schakelaar aan met klein volume en kort boogdom, maximaal 30 circuits; Intelligent Automatic Tracking Reactive Power Compensation Device heeft contactloze schakelmodi die gebruikers kunnen kiezen.

● Transformator van het stedelijke distributie -onderstation

Het intelligente geïntegreerde onderstation hanteert transformatoren met lage verlies, olie-dader, volledig afgesloten S9, S10 en S11-serie en kan ook kiezen voor hars-extremely-klein of Nomex papier-geïsoleerde milieuvriendelijke droge-type transformatoren. De bodem is uitgerust met een trolley en de transformatoren kunnen gemakkelijk binnenkomen en verlaten.

◆ Technische parameters van laadschakelaar

◆ Technische parameters van hoogspanningszekering

◆ Technische parameters van lage spanningsstroomonderbreker

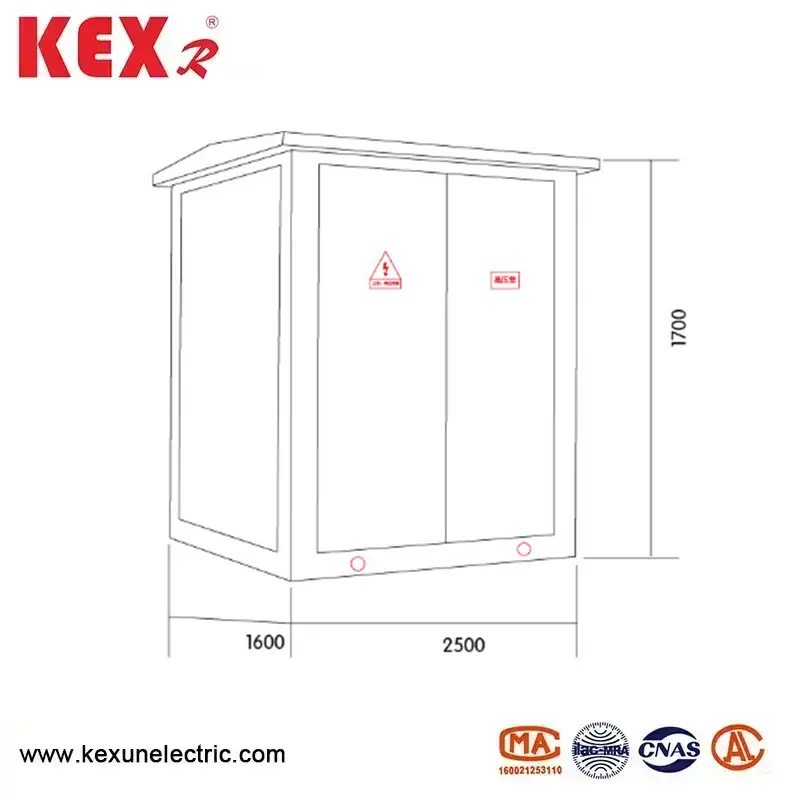

● Lay -outdimensiediagram
