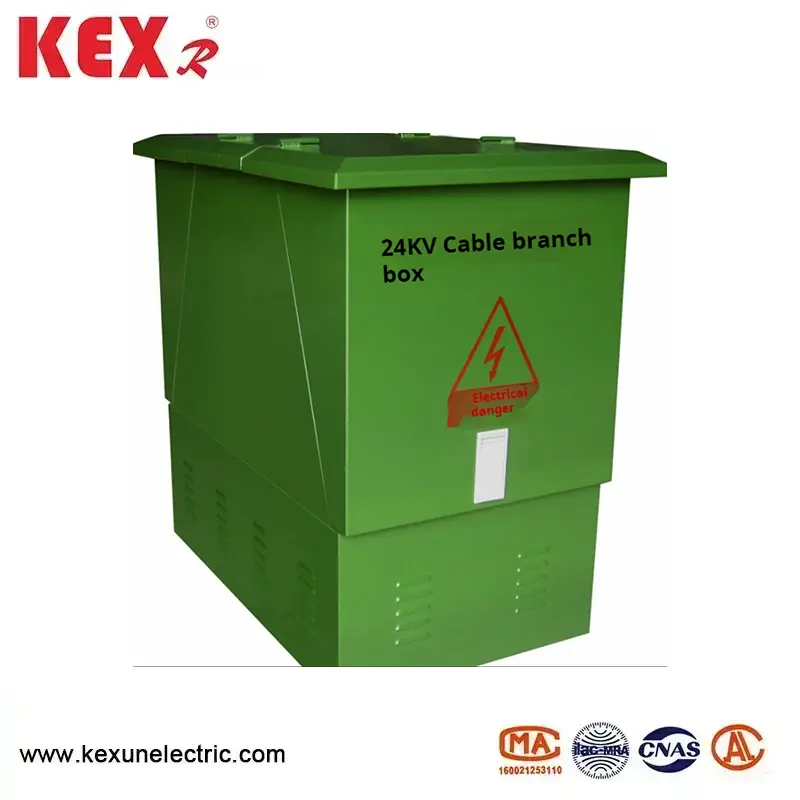

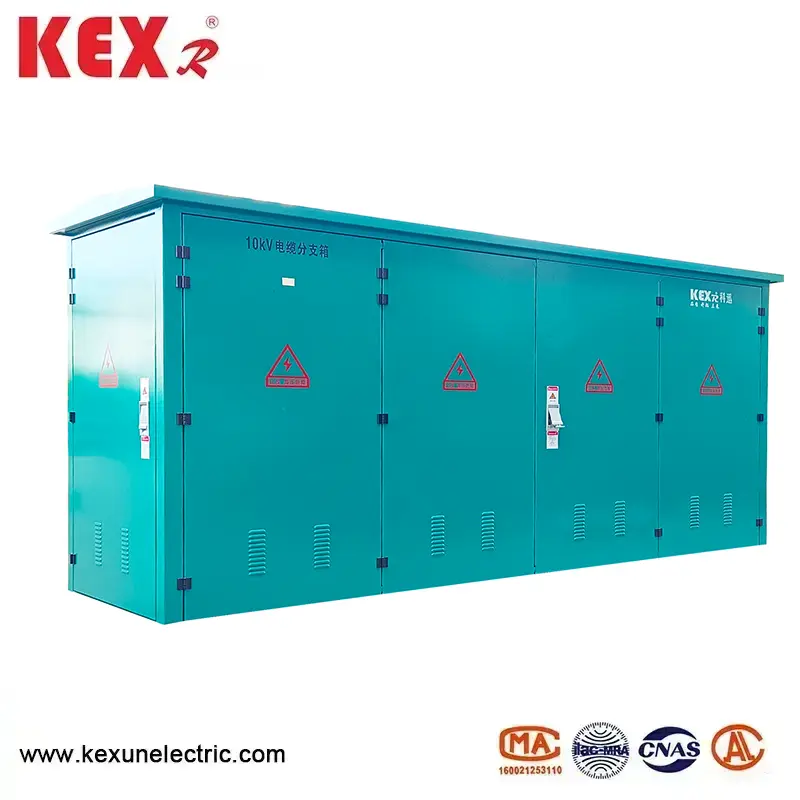

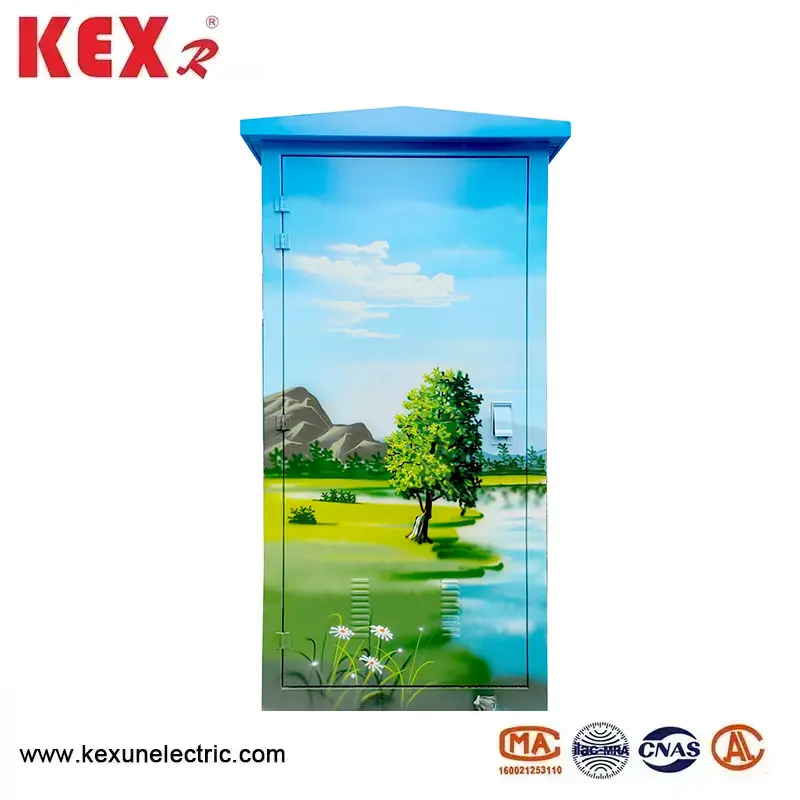

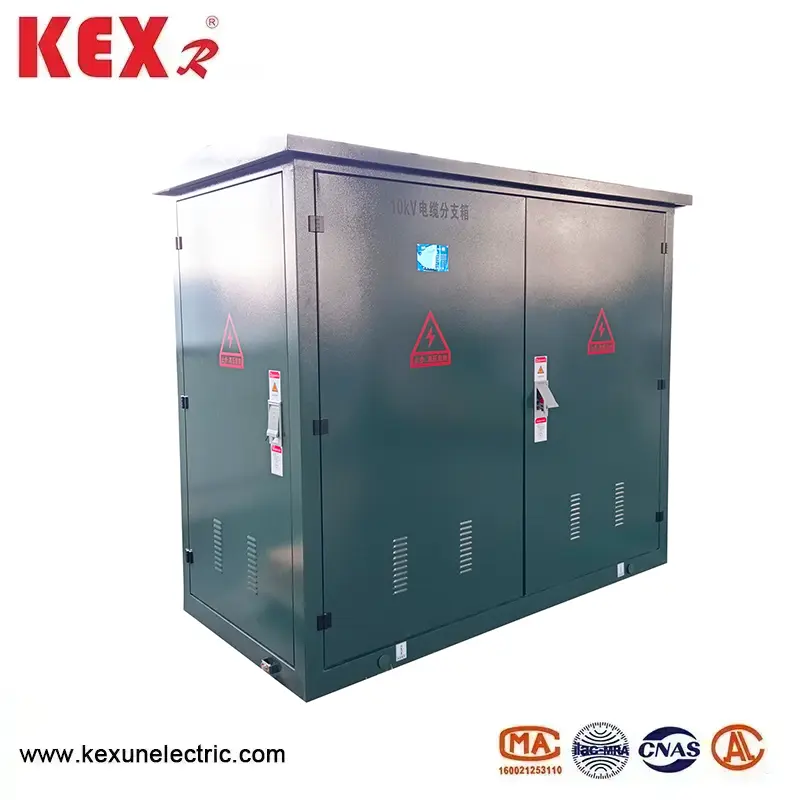

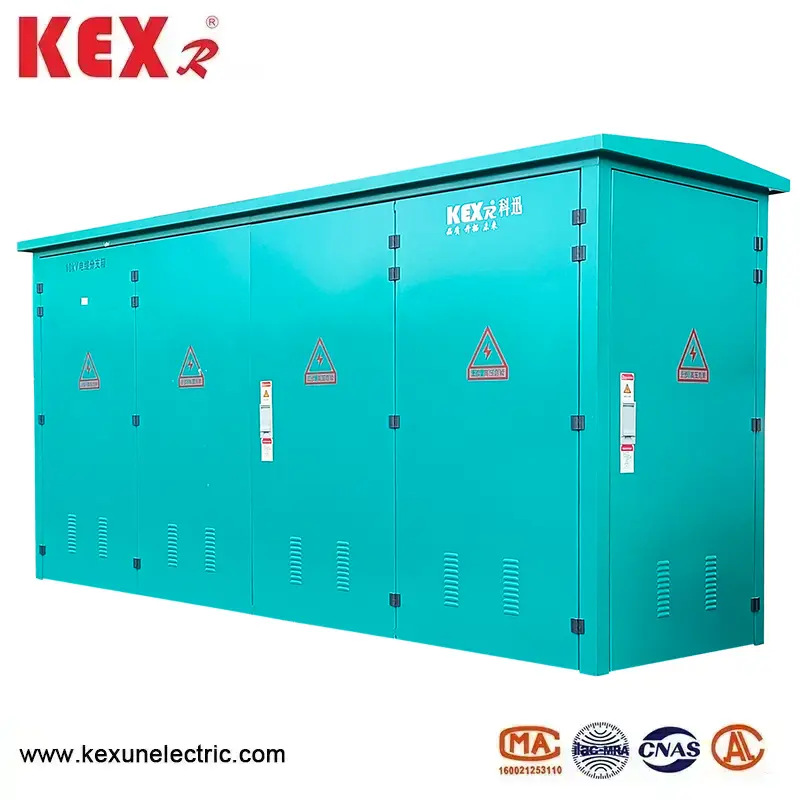

24kV kabelsplitsbox

●Kernkenmerken van de 24kV-kabelsplitskast

▶Spanningsgraad: de nominale spanning van de kabelsplittingsbox van 24 kV bedraagt ​​24 kV (conform de norm IEC 62271-200 of GB/T 11022).

▶Volledig geïsoleerde afdichting: de spanningvoerende delen zijn geïsoleerd door vaste isolatie of SF6-gas, zonder blootliggende geleider, stofdicht en waterdicht (IP65/IP67).

▶Insteektechnologie in Europese stijl: afgeschermde kabelconnectoren van het T-type of elleboogtype zijn standaard en live plug-in wordt ondersteund (speciaal gereedschap is vereist).

▶Modulaire uitbreiding: standaardeenheden (zoals 1 in, 4 uit, 2 in en 6 uit) kunnen flexibel worden gecombineerd om latere capaciteitsuitbreiding te ondersteunen.

●De 24kV-kabelsplitskast Typisch structureel

▶De doos is gemaakt van roestvrij staal/SMC, dat corrosiebestendig is en een buitenontwerp heeft (-40℃~+70℃).

▶De geïsoleerde bus is gemaakt van koper of aluminium, omwikkeld met siliconenrubber / EPDM-isolatielaag en het isolatieniveau is ≥50 kV (stroomfrequentie is bestand tegen spanning).

▶Kabelconnector

24kV afgeschermde plug-in connector (zoals RIP-type en EPDM-isolatie) met testpunt (optioneel).

▶Het beveiligingsapparaat kan worden uitgerust met een kortsluitfoutindicator, live-weergave en bliksemafleider.

Aardingssysteemkast aardingsterminal+aarding kabelafscherming, aardingsweerstand ≤4Ω.

●Typische toepassingsscenario's van de 24kV-kabelsplitskast Typisch structureel

▶Nieuwe energiecentrale: offshore windenergie 24 kV collectorlijnaftakking.

▶Industriepark: Kabelaftakking van hoogspanningsmotor of transformator.

▶Mijn-/olieveld: explosieveilige 24 kV-aftakdoos (Ex d IIC T4).

▶ Stedelijk hoogspanningsdistributienetwerk: een alternatief schema voor kabelringnetwerkkasten (ruimtebesparend)

●Gebruiksvoorwaarden van de kabelsplitsbox van het Europese type 24KV

Omgevingstemperatuur van de 10KV Europese kabelverdeelkast: -30 ~ 40 ℃

Windsnelheid: gelijk aan 34 m/sl en niet meer dan 700 Pal

Vochtigheid: de gemiddelde dagelijkse relatieve vochtigheid bedraagt ​​niet meer dan 95%

De gemiddelde maandelijkse relatieve vochtigheid is niet meer dan 95%

 Schokbestendig: de horizontale versnelling bedraagt ​​niet meer dan 0,4 m/s² en de verticale versnelling bedraagt ​​niet meer dan 0,15 m/s²

Helling van de installatielocatie van de kabelverdeelkast van het Europese type: minder dan 3

Installatieomgeving: De omringende lucht mag niet duidelijk vervuild zijn door corrosief, brandbaar gas, waterdamp, enz., en de installatieplaats mag niet hevig trillen.

● Technische parameter van de kabelsplitsbox van het Europese type 24KV

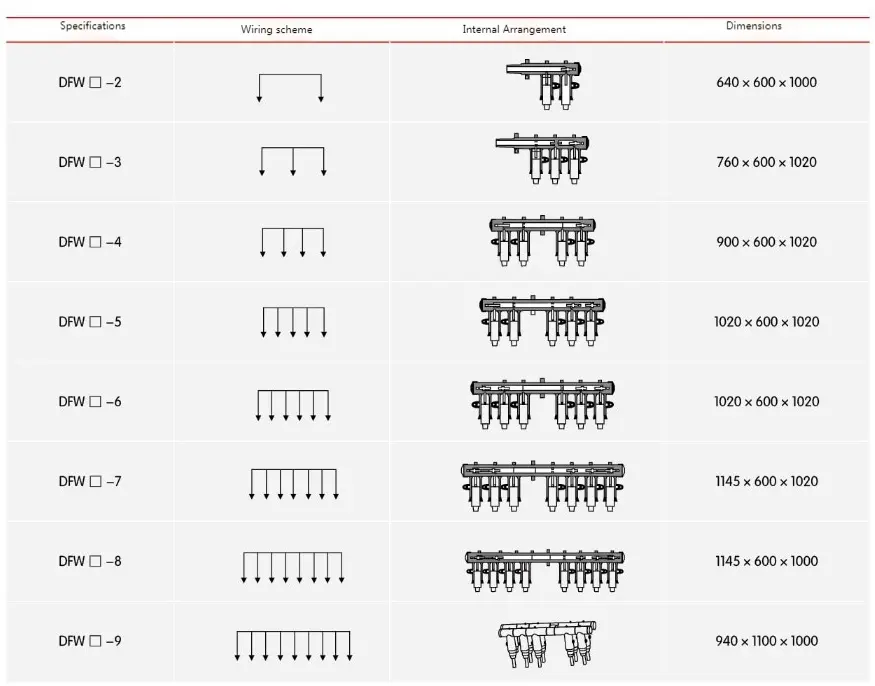

● 24KV Europees type kabelsplitter Beschrijving van bestelnummer

Veelgestelde vragen

Vraag: De MOQ van een 24KV-aftakdoos

A: We kunnen zelfs 1set verkopen.

Vraag: De garantie van dit soort producten?

EEN: 12 ~ 24 maanden
