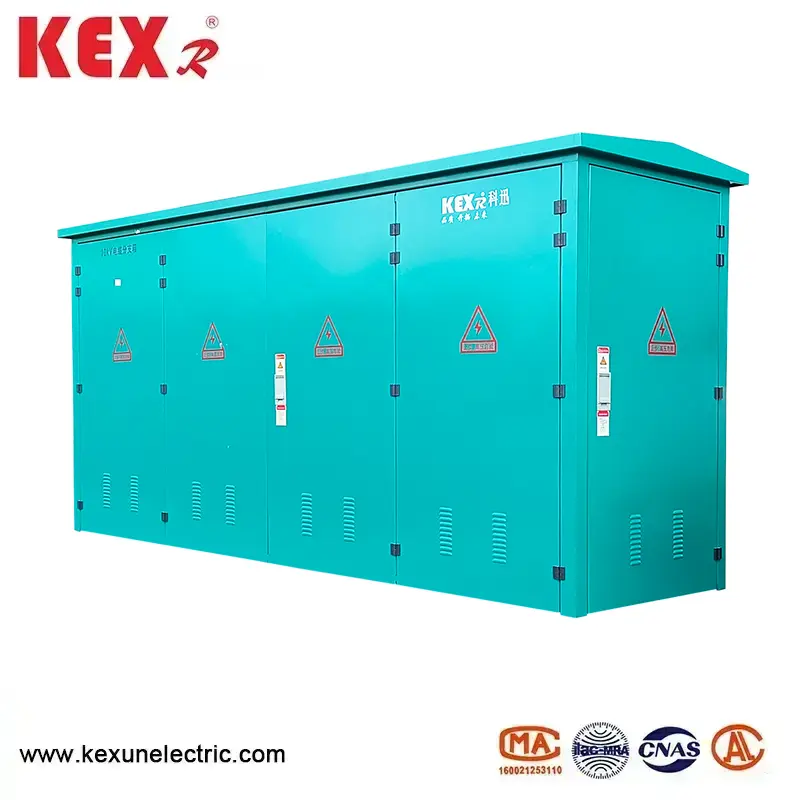

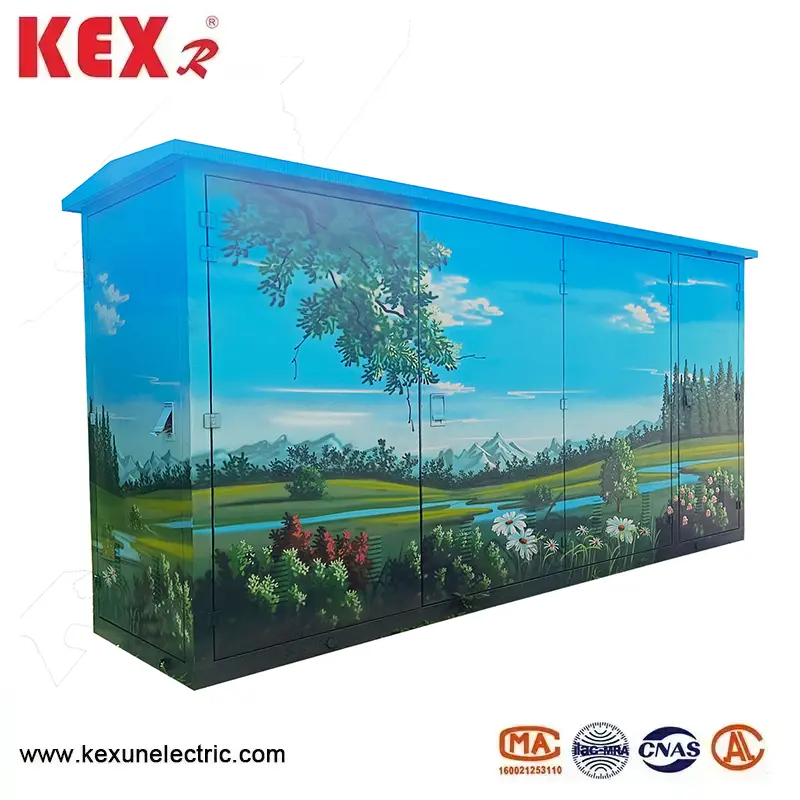

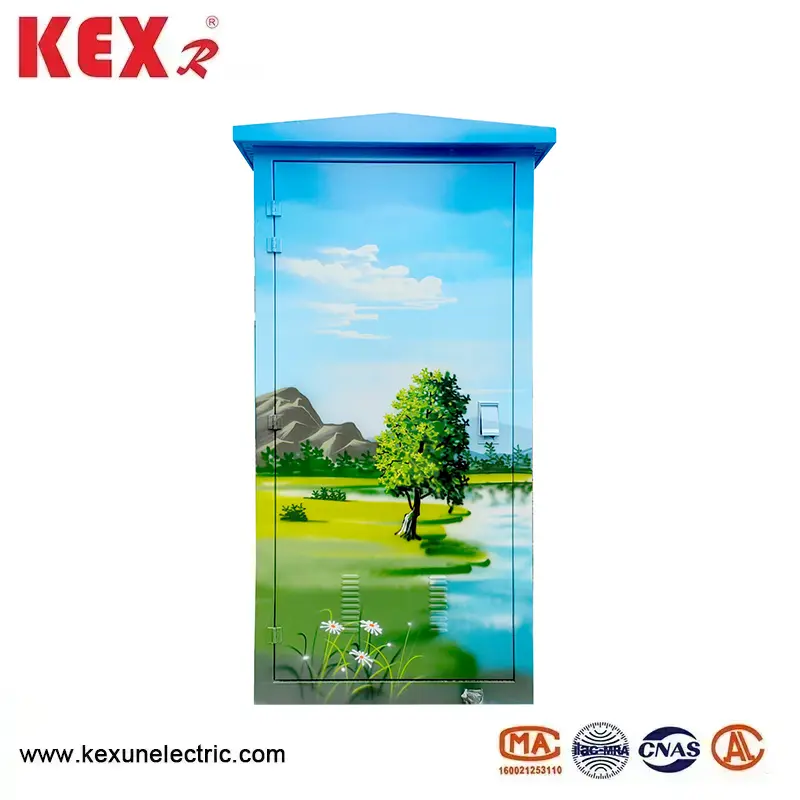

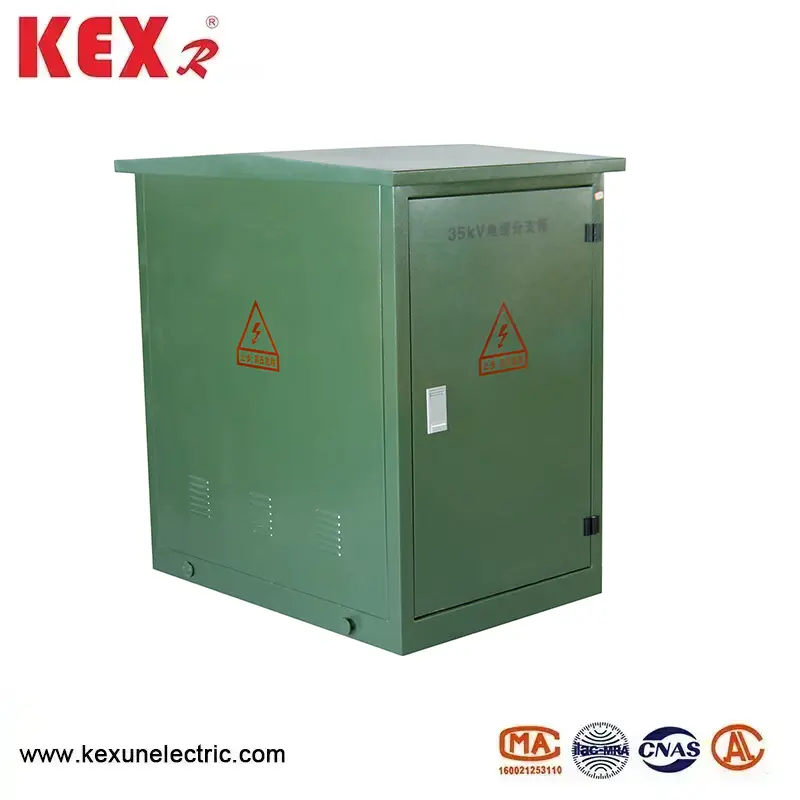

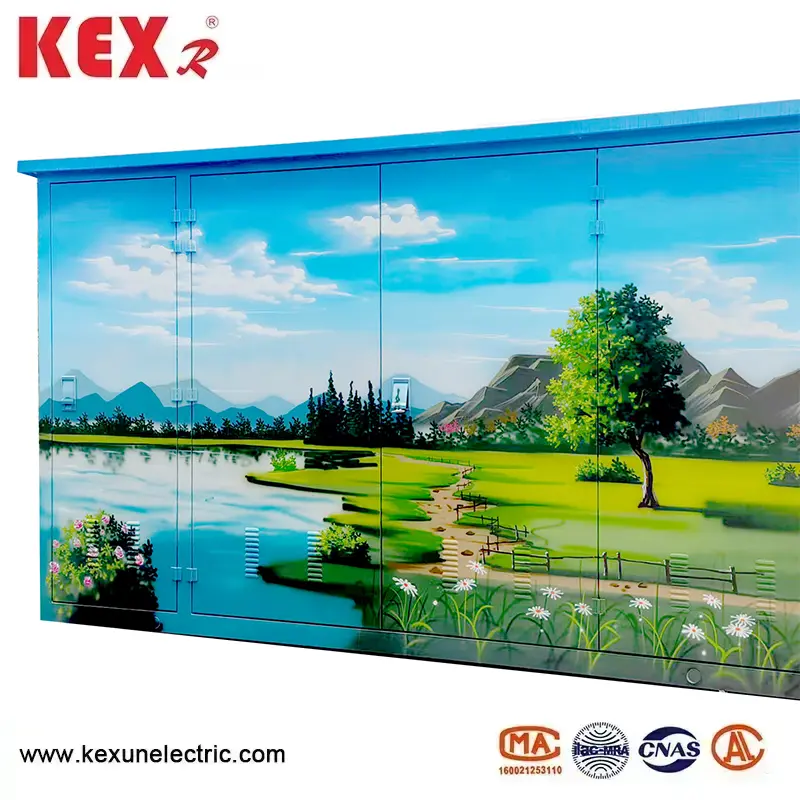

35kV kabelaansluitdoos

De 35kV kabelverbrijlingskist geproduceerd door China -leverancier Kexun is een soort kabelsapparatuur voor medium en hoogspanningsdistributiesysteem, dat geschikt is voor 35kV spanningsniveau (de hoogste werkspanning is 40,5 kV), heeft een Europese standaardontwerp (IEC, DIN, etc., enz.). andere velden.
Model: 35kV
Merk: Kexr

○ Hoofdkenmerk van de 35kV kabelaansluitdoos

▶ Nominale spanning: 35kV (overeenstemming met IEC 62271-200 en GB/T 11022-normen).

▶ Volledige isolatie en volledige afdichting: vaste isolatie (zoals epoxyhars en siliconenrubber) of SF6 -gasisolatie wordt aangenomen, en er is geen kale geleider, met beschermingskwaliteit van IP65/IP67.

▶ Europese plug-in-technologie: standaard afgeschermde plug-in kabelconnectoren (ondersteunen live bediening (speciaal gereedschap is vereist).

▶ Modulair ontwerp: de inkomende en uitgaande lijnen kunnen flexibel worden uitgebreid (zoals 1 in, 3 uit, 2 in en 4 uit).

▶ Intelligente selectie: foutindicator, temperatuursensor, DTU (distributieterminal) kunnen worden geïntegreerd.



○ Typische structurele samenstelling van de 35kV kabelaansluitdoos

▶ Box

Roestvrij staal /SMC-composietmateriaal is corrosiebestendig en geschikt voor gebruik buiten (-40 ℃ ~+70 ℃).

▶ Geïsoleerde bus

Koper- of aluminiumgeleider, siliconenrubber /EPDM -isolatie, vermogensfrequentie bestand tegen spanning ≥70kV, blikseminstand 170kV.

▶ Kabelconnector

35KV afgeschermde plug-in connectoren (zoals t-type en elleboogtype) met testpunten (optioneel).

▶ Beschermende apparaat

Lightning-arrester, kortsluitfoutindicator en live display kunnen worden geselecteerd.

▶ Aardingssysteem

De doos- en kabelafschermingslaag zijn betrouwbaar geaard (aardingsweerstand ≤4Ω).


○ 35kV kabelaansluitbox installatie en bediening en onderhoud

 ◆ Installatie -eisen

Kabelstrippen en snijden: overeenkomen met de gewrichtsspecificaties (fout 1 mm) om te voorkomen dat de isolatielaag wordt beschadigd.

▶ Connectorinstallatie: Reinig het contactoppervlak en breng siliconenvet aan om oxidatie te voorkomen. Draai vast met een torque-sleutel (bijvoorbeeld T-Joint heeft 35 ~ 40n M nodig).

▶ Aarding: de doos en het kabelscherm moeten betrouwbaar zijn geaard (aardingsweerstand ≤4Ω).


◆ Veilige werking

▶ Controleer de elektriciteit na stroomuitval en draag isolerende handschoenen en bril tijdens het werken.

▶ Zorg ervoor dat de aardingsschakelaar (indien van toepassing) is gesloten voordat u de connector aansluit en het loskoppelen.


◆ Onderhoudsuggestie

▶ Jaarlijkse inspectie: infraroodtemperatuurmeting (gericht op het monitoren van de temperatuurstijging van gewrichten).

▶ Afdichting Inspectie: vervang de afdichtring eens in de vijf jaar (vocht en stofbewijs).

▶ Isolatietest: voer elke 3 jaar een bestand tegen spanningstest uit.


● Technische parameter van het 35kV European type kabelverbindingskist

Nominale spanning

35kV

Nominale stroom

630A

Dynamische stabiele stroom

50ka/0.3s

Warmtestabiele stroom

20ka/0,3s

1min werkfrequentie bestand tegen spanning

42kV

15 minuten DC bestand tegen spanning

52 kV

Verlichtingsimpuls zijn bestand tegen spanning

105kV

Shell IP -graad

IP33

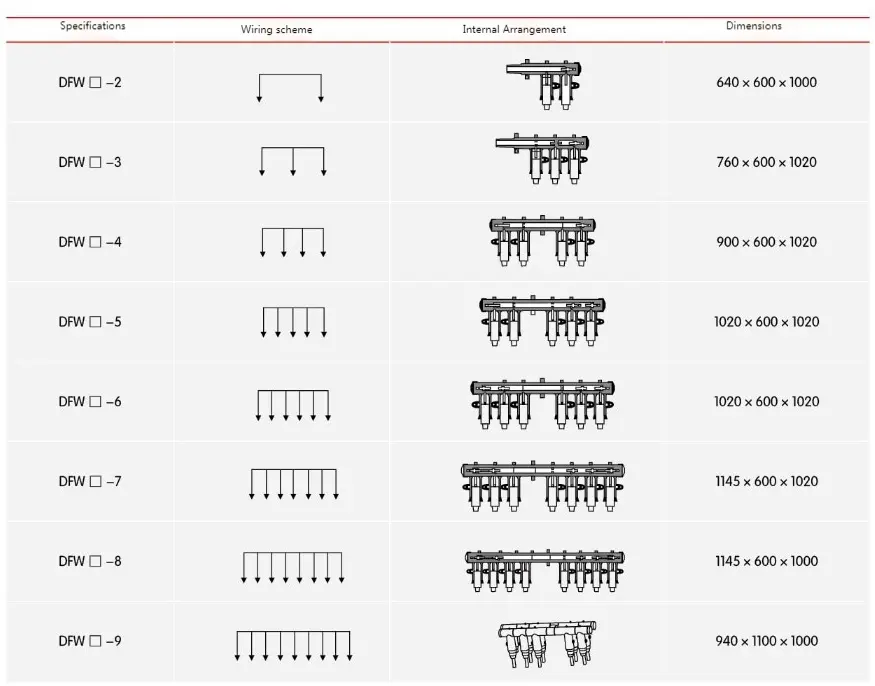

● 35kV Europees type kabelaansluitbox Bestelnummer Beschrijving

35kv Cable Junction Box
