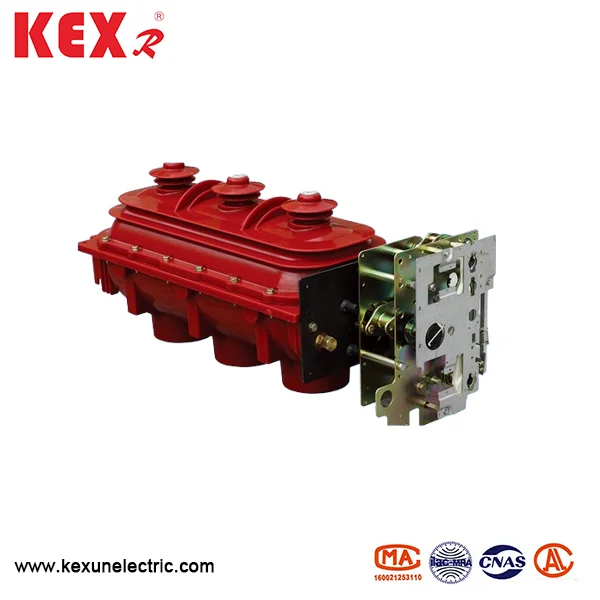

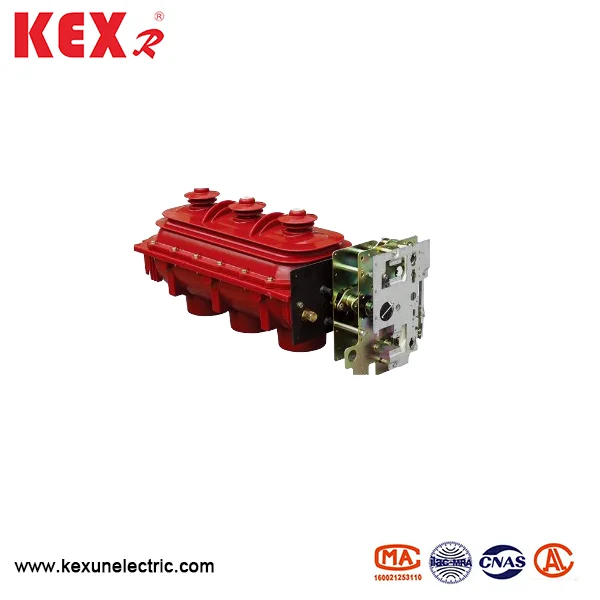

FLRN36-12D Type SF6 Load Switch
De FLRN36-12D Type SF6 Load Switch speciaal geproduceerd door Kexun in China Factory gebruikt SF6-gas als boogd blikken en isolatiemedium, en de nominale schakelaar is 12KV. Er zijn drie stations in de schakelaar: sluiten, openen en aarding. Het heeft de kenmerken van klein volume, handige installatie en gebruik en sterk aanpassingsvermogen van het milieu.
Model: N36-12D
Merk: Kexr
Model: N36-12D
Merk: Kexr
● Toepassingsgebied

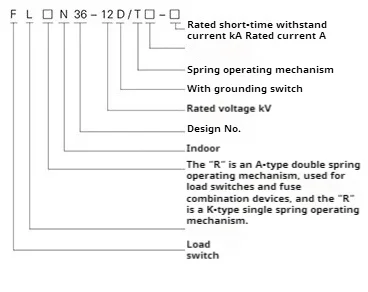

Deze serie laadschakelaars zijn verdeeld in FLRN36-12D (K-Type Single Spring Mechanism) en FLRN36-12D/A (Type Double Spring-bedieningsmechanisme). FLRN36-12D kan worden gecombineerd in een belastingschakelaar+zekering gecombineerd elektrisch apparaat met besturings- en beveiligingsfuncties, die kunnen worden gebruikt voor de bescherming en regeling van de voeding en onderstation als elektrische apparatuur, met name geschikt voor ringnetwerkkasten, kabelverdelingsboxen en distributie-schakelstations.
◆ Volgen de standaard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 ETC ..
● Structurele voordelen van de FLRN36-12D Type SF6 Load Switch
▶ Isolerende shell: het hoofdcircuit en het aardcircuit van het flrn36-12d type SF6-laadschakelaar
worden verzegeld in een isolerende schaal gemaakt van epoxyhars per ApGI-proces, dat de voordelen heeft van goede isolatieprestaties en anti-vervuilingsomgeving.
▶ Isolatieschaalstructuur: de isolatieschelp is samengesteld uit bovenste en onderste isolatiedeksels.
▶ Intern gas: SF6 -gas met een relatieve druk van 0,4Bar wordt binnen gevuld, om ervoor te zorgen dat het overdruk SF6 -gas direct naar het achterkanaal van de kast wordt gespoten in geval van ongeval en om persoonlijke veiligheid te waarborgen.
▶ Beschermende maatregelen: de lagere isolatiedekking heeft explosieverdichte maatregelen om de veiligheid verder te waarborgen.
● Voorwaarden gebruiken
◆ Omgevingstemperatuur: Temperatuur rond van de FLRN36-12D Type SF6 Laadschakelaar
Moet -40 ~ 40 ℃ zijn
◆ Vochtigheid: de maximale gemiddelde relatieve vochtigheid is ≤ 95% per dag en ≤ 100% per maand.
◆ Hoogte: de flrn36-12d type SF6-laadschakelaar moet op een hoogte hieronder worden geïnstalleerd
2000m.
◆ Seismische capaciteit: ≤8
◆ De omringende lucht moet vrij zijn van duidelijke vervuiling zoals corrosief, brandbaar gas en waterdamp, en er zou geen frequente gewelddadige trillingen moeten zijn.
● Technische parameters van de FLRN36-12D Type SF6 Load Switch
|
Item |
Eenheid |
FLRN36-12D/T630-20 Type |
Flrn36-12d/100-50 type |
|
Nominale spanning |
Kv |
12 |
12 |
|
Nominale frequentie |
Hz |
50 |
50 |
|
Nominale stroom |
A |
630 |
100 |
|
1min vermogensfrequentie bestand tegen spanningsinterfase/breuk |
Kv |
42/48 |
42/48 |
|
Bliksemimpuls zijn bestand tegen spanningsinterfase/breuk |
Kv |
75/85 |
75/85 |
|
5 min 0gauge nominale vermogensfrequentie bestand tegen spanning |
Kv |
24 |
24 |
|
Nominale thermische stabiliteitsstroom 3 seconden /2 seconden |
De |
20/20 |
20/20 |
|
Nominale dynamische stabiele stroom （piek） |
De |
50/50 |
50/50 |
|
Nominale kortsluitingsstroom |
De |
50/50 |
125/50 |
|
Rated gesloten lus onderbrekingsstroom |
A |
630 |
|
|
Nominale actieve belastingonderbrekingsstroom |
A |
630 |
|
|
Nominale kabeloplaadstroom |
A |
10 |
10 |
|
Nominale kortsluitingsstroom |
De |
|
50 |
|
Nominale overdrachtsstroom |
A |
|
1700 |
|
Lonttype |
|
|
XRNT-12KV/100A |
|
Fuse Impact gooit energie |
J |
|
1 ± 0,5 |
|
Mechanisch leven |
Tijd |
5000/2000 |
3000/2000 |
|
Afstand tussen geladen lichamen en relatieve luchtisolatie |
mm |
≥125 |
≥125 |
|
SF6 gasdruk |
bar |
0.4 |
0.4 |
|
Synchronisatie van openen en sluiten |
mevrouw |
≤2 |
≤2 |
|
Hoofdcircuitweerstand |
Baby |
≤65 |
≤65 |
