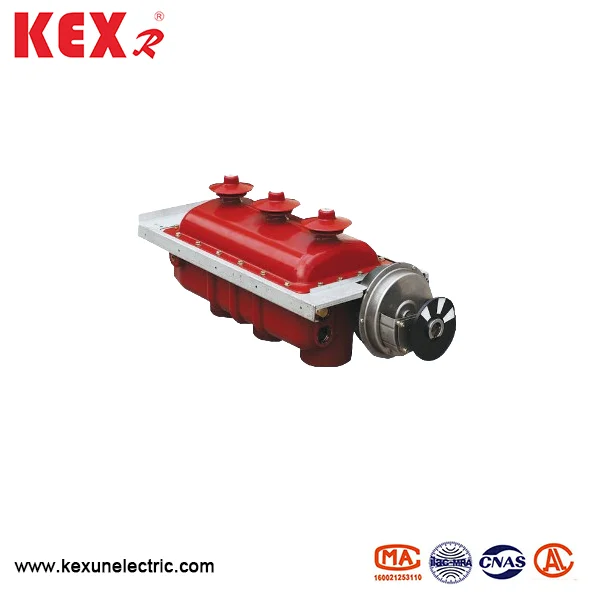

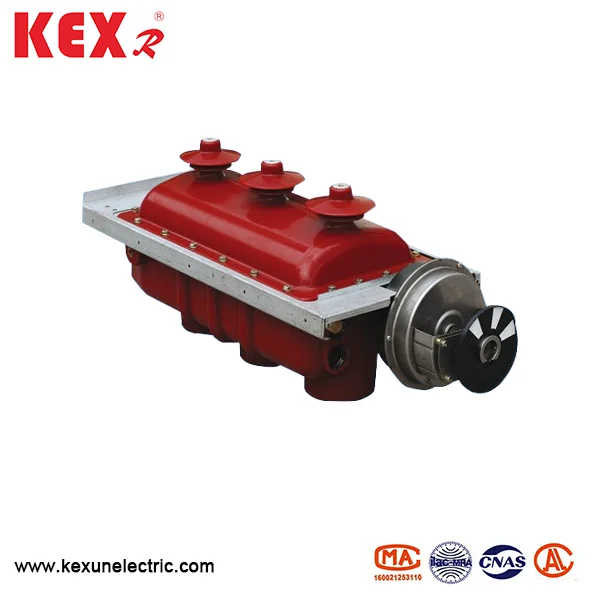

FLRN48-12D Type SF6 Load Switch
De FLRN48-12D Type SF6 Load Switch is een productschakelaarproduct onafhankelijk ontwikkeld door Kexun in China Factory in 2008, dat wordt toegepast op XGN15-12SF6 Ring Hoofdeenheid. Het heeft een hoge economie, veiligheid en betrouwbaarheid, eenvoudige structuur, flexibele werking, betrouwbare in elkaar grijpende en handige installatie.
Model: FLRN48-12D
Merk: Kexr
Model: FLRN48-12D
Merk: Kexr
● Model betekenis

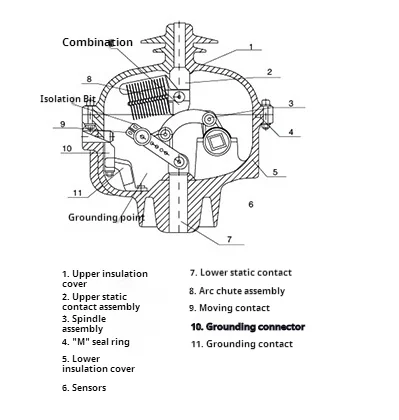

● Structuur en principe
Het hoofdcircuit en het aardingscircuit van de FLRN48-12D Type SF6-laadschakelaar worden afgesloten in een isolerende schaal gemaakt van epoxyhars per APGI-proces, dat de voordelen heeft van goede isolatieprestaties en anti-vervuilingsomgeving. De isolerende schaal bestaat uit een bovenste isolatiedekking en een onderste isolatiedekking, die is gevuld met SF6 -gas met een relatieve druk van 0,4 bar. De lagere isolerende dekking neemt lokale dunwandige en dikke explosieverdichte membraanmetingen aan, om ervoor te zorgen dat in het geval van een ongeval de druk van overdruk SF6-gasdruppels na het doorbreken van de veiligheidsfilm, en het gas direct aan de achterkant van de kast wordt gespoten om de persoonlijke veiligheid te waarborgen.
◆ Volgen de standaard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 ETC ..
● Voorwaarden gebruiken
◆ Ambiënttemperatuur: Temperatuur rond van de FLRN48-12D Type SF6 Laadschakelaar
Moet -40 ~ 40 ℃ zijn
◆ Vochtigheid: de maximale gemiddelde relatieve vochtigheid is ≤ 95% per dag en ≤ 100% per maand.
◆ Hoogte: de flrn48-12d type SF6-laadschakelaar moet op een hoogte hieronder worden geïnstalleerd
2000m.
◆ Seismische capaciteit: ≤8
◆ De omringende lucht moet vrij zijn van duidelijke vervuiling zoals corrosief, brandbaar gas en waterdamp, en er zou geen frequente gewelddadige trillingen moeten zijn.
● Technische parameters van de FLRN48-12D Type SF6 Load Switch
|
Item |
Eenheid |
FLRN36-12D/T630-20 Type |
Flrn36-12d/100-50 type |
|
Nominale spanning |
Kv |
12 |
12 |
|
Nominale frequentie |
Hz |
50 |
50 |
|
Nominale stroom |
A |
630 |
100 |
|
1min vermogensfrequentie bestand tegen spanningsinterfase/breuk |
Kv |
42/48 |
42/48 |
|
Bliksemimpuls zijn bestand tegen spanningsinterfase/breuk |
Kv |
75/85 |
75/85 |
|
5 min 0gauge nominale vermogensfrequentie bestand tegen spanning |
Kv |
24 |
24 |
|
Nominale thermische stabiliteitsstroom 3 seconden /2 seconden |
De |
20/20 |
20/20 |
|
Nominale dynamische stabiele stroom （piek） |
De |
50/50 |
50/50 |
|
Nominale kortsluitingsstroom |
De |
50/50 |
125/50 |
|
Rated gesloten lus onderbrekingsstroom |
A |
630 |
|
|
Nominale actieve belastingonderbrekingsstroom |
A |
630 |
|
|
Nominale kabeloplaadstroom |
A |
10 |
10 |
|
Nominale kortsluitingsstroom |
De |
|
50 |
|
Nominale overdrachtsstroom |
A |
|
1700 |
|
Lonttype |
|
|
XRNT-12KV/100A |
|
Fuse impact throws energy |
J |
|
1 ± 0,5 |
|
Mechanisch leven |
Tijd |
5000/2000 |
3000/2000 |
|
Afstand tussen geladen lichamen en relatieve luchtisolatie |
mm |
≥125 |
≥125 |
|
SF6 gasdruk |
bar |
0.4 |
0.4 |
|
Synchronisatie van openen en sluiten |
mevrouw |
≤2 |
≤2 |
|
Hoofdcircuitweerstand |
Baby |
≤65 |
≤65 |
