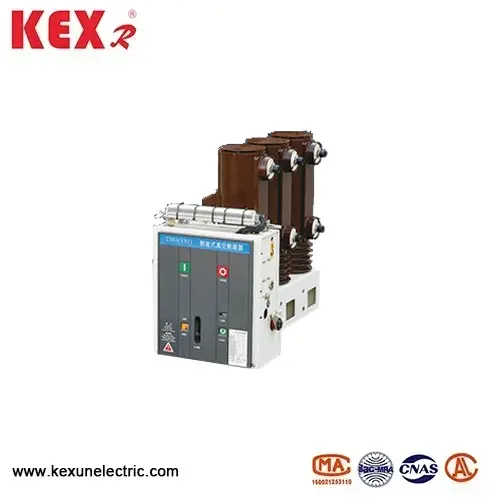

Zijkant gemonteerde indoor hoogspanning vacuümonderbreker
Zn63-12 type zijkant gemonteerde indoor hoogspanning vacuümonderbreker speciaal geproduceerd door KeXR in China Factory neemt een vaste installatie aan, die voornamelijk wordt gebruikt voor vaste schakelaars en is geschikt voor driefasig vermogen met nominale spanning van 12KV en frequentie van 50Hz. In het systeem wordt het gebruikt als een bescherming en controle -apparaat.
Model: Zn63-12
Merk: Kexr
Model: Zn63-12
Merk: Kexr
● Belangrijkste kenmerken van het Zn63-12-type zij gemonteerde indoor hoogspanning vacuümonderbreker
◆ Structureel ontwerp
▶ Side gemonteerde installatie: zijkant gemonteerde indoor hoogspanning vacuümonderbreker meestal gefixeerd op de zijwand van de schakel, ruimte besparen, geschikt voor compacte indoor switchgear (zoals KYN28A-12 centrale kast).
▶ Modulair ontwerp: de vacuümonderbreker, het werkmechanisme en de isolatieonderdelen zijn modulair, wat handig is voor onderhoud.
◆ Boog blussen technologie: zijkant gemonteerde indoor hoogspanningsvacuümonderbreker neemt vacuümonderbreker aan, die een sterk breken, lange levensduur en geen vervuiling heeft, en is geschikt voor frequente werking (zoals condensatorbankomschakeling).
◆ Werkmechanisme Spring -energieopslagmechanisme: het kan handmatig of elektrisch worden bediend (standaard elektrisch, handmatig) en de indicatie voor energieopslag is duidelijk. De mechanische levensduur kan meer dan 10.000 keer bereiken en de elektrische levensduur is ongeveer 10.000 ~ 20.000 keer (afhankelijk van het laadtype).
◆ Veiligheid en bescherming ： Zij gemonteerde indoor hoogspanning vacuümonderbreker heeft uitstekende isolatieprestaties, in lijn met IP2X-beschermingsniveau, om te voorkomen dat vreemde lichamen binnenvallen. Hebben anti-missioneringsvergrendelingsapparaten (zoals het openen en sluiten van vergrendelings- en aardingsschakelaar in elkaar grijpen).
● Typische applicatiescenario's van zijkant gemonteerde indoor hoogspanning vacuümonderbreker
▶ Substation: inkomende en uitgaande lijnbescherming van het 12kV -distributiesysteem.
▶ Industrieel stroomverbruik: motorbescherming in metallurgie, chemische industrie en andere gebieden.
▶ Nieuwe energie: hoogspanningszijkantschakelaar van fotovoltaïsche en windenergie-doos transformator.
▶ Frequente bedieningsmogelijkheden: zoals schakelcondensatorbanken (speciale modellen moeten worden geselecteerd).
● Zn63-12 type zijkant gemonteerde indoor hoogspanning vacuümonderbreker met behulp van de omstandigheden
▶ Omgevingstemperatuurbereik: de op de temperatuur omringzijde gemonteerde indoor hoogspanning vacuümonderbreker moet -15 ~ 40 ℃ zijn
▶ Hoogte: de zijkant gemonteerde indoor hoogspanning vacuümstroomonderbreker moet minder dan 1000 meter worden geïnstalleerd.
▶ Relatieve vochtigheid: het dagelijkse gemiddelde is niet meer dan 95%, het maandelijkse gemiddelde is niet meer dan 90%, het dagelijkse gemiddelde van verzadigde dampdruk is niet meer dan 2,2 x 10-3 mpa en het maandgemiddelde is niet meer dan 1,8 x 10-3 mpa.
▶ Aardbevingintensiteit: minder dan 8 graden
▶ Plaatsen zonder brand, explosie, ernstige vervuiling, chemische corrosie en ernstige trillingen.
● Technische parameters van het Zn63-12-type zijkant gemonteerde indoor hoogspanning vacuümonderbreker
|
Item |
Eenheid |
Gegevens |
|||
|
Nominale spanning |
Kv |
12 |
|||
|
Nominale stroom |
A |
630 ~ 1250 |
1250 |
1250 |
|
|
Nominale kortsluitingstroomstroom |
De |
20 |
25 |
31.5 |
|
|
Rated kortsluiting Sluitingsstroom |
De |
50 |
63 |
80 |
|
|
Nominale piek bestand tegen stroom |
De |
50 |
63 |
80 |
|
|
4S kortsluiting bestand tegen stroom （piek） |
De |
20 |
25 |
31.5 |
|
|
Rated isolaatniveau |
Werken tegen spanning |
Kv |
42 （48） |
||
|
Impactstandaard tegen spanning |
75 （85） |
||||
|
Nominale bedrijfssequentie |
|
Break-0.3s-close-180s-close |
|||
|
Mechanisch leven |
Tijd |
10000 |
|||
|
Nominale kortsluitstroomonderbreking |
Tijd |
50 |
|||
|
Nominale openingsspanning van het bedieningsmechanisme （DC） |
V |
110,220 |
|||
|
Neem contact op met de afstand van de aansluiting |
mm |
11 ± 1 |
|||
|
Overreizen (contact lengte lengte van de veer) |
mm |
35 ± 0,5 |
|||
|
Driefasige scheiding en sluitingstijd sluiten |
mevrouw |
≤2 |
|||
Hottags: Zijkant gemonteerde indoor hoogspanning vacuümonderbreker
