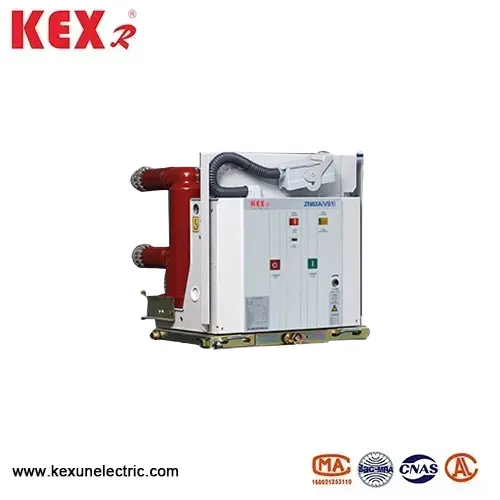

Vaste afgesloten indoor hoogspanning vacuümonderbreker

● Modelbetekenis van vaste afgesloten indoor hoogspanningsvacuümonderbreker

ZN: Breakbreaker voor vacuüm binnenshuis

63: Serienummer van het ontwerp

12: Nominale spanning

● Belangrijkste structurele kenmerken van de verzegelde indoor hoogspanningsvacuümonderbreker

(1) Epoxy -ingekapselde pool: de vacuümonderbreker, het hoofdcircuit en andere belangrijke componenten van de afgesloten indoor hoogspanningsvacuümonderbreker zijn integraal gegoten met epoxyhars om een ​​volledig ingesloten structuur te vormen.

Voordelen: stofveilig, vochtbestendig en corrosiebestendig, geschikt voor een harde omgeving (zoals de chemische industrie, mijnen en gebieden met hoge luchtvochtigheid). Hoge isolatiesterkte tussen fasen, het vermijden van flashover en kruipen. Hoge mechanische sterkte, goede seismische prestaties, geschikt voor frequente operaties.

(2) Werkmechanisme Spring Energy Storage Werkmechanisme (kan elektrisch of handmatig worden bediend). Mechanische levensduur: ≥10.000 cycli (standaard) en sommige high-end modellen kunnen 20.000 cycli bereiken. Elektrische levensduur: ≥10.000 keer bij nominale stroom met hoge betrouwbaarheid kan nog steeds worden gehandhaafd na het breken van kortsluiting.

(3) Intelligente expansie (optioneel) Integreerbare intelligente controller, Ondersteuning: overstroom-, kortsluit- en aardingsfoutbeschermingsbeschermingsmonitoring (zoals spanningsfluctuatie en harmonischen) Communicatie op afstand (RS485, draadloze Lora, enz.)

● Typische toepassingsscenario's van vaste verzegelde indoor hoogspanning vacuümonderbreker

▶ Distributiesysteem: vaste verzegelde binnenspanning vacuümonderbreker is geschikt

Inkomende/uitgaande lijnbescherming voor 12kV -onderstation.

▶ Industriële elektriciteit: motorbescherming voor zware industrieën zoals metallurgie, chemische industrie en mijnbouw.

▶ Nieuwe energie: fotovoltaïsche en windenergie -doos Transformator Hoogspanning zijschakelaar.

▶ Rail Transit: metro- en hogesnelheidsspiegeldistributiesysteem.

▶ Datacenter: Systeem met hoge betrouwbaarheid voeding

● Zn63-12 Type afgesloten indoor hoogspanning vacuümonderbreker

Voorwaarden gebruiken

▶ Omgevingstemperatuurbereik: de omgevingstemperatuur Zn63-12 type afgesloten indoor hoogspanning vacuümonderbreker moet -15 ~ 40 ℃ zijn (opslag en transport bij -30 ℃ is toegestaan)

▶ Hoogte: de verzegelde indoor hoogspanningsvacuümonderbreker moet minder dan 1000 meter worden geïnstalleerd.

▶ Relatieve vochtigheid: het dagelijkse gemiddelde is niet meer dan 95%, het maandelijkse gemiddelde is niet meer dan 90%, het dagelijkse gemiddelde van verzadigde dampdruk is niet meer dan 2,2 x 10-3 mpa en het maandgemiddelde is niet meer dan 1,8 x 10-3 mpa.

▶ Aardbeving intensiteit: ≤8

Opmerking ： Zn63-12 Type afgesloten indoor hoogspanning vacuümonderbreker moet worden geïnstalleerd op een plaats vrij van brand, explosie, ernstige vervuiling, chemische corrosie en gewelddadige trillingen.

● Technische parameters van Zn63-12 Type afgesloten indoor Hoogspanningsvacuümonderbreker
