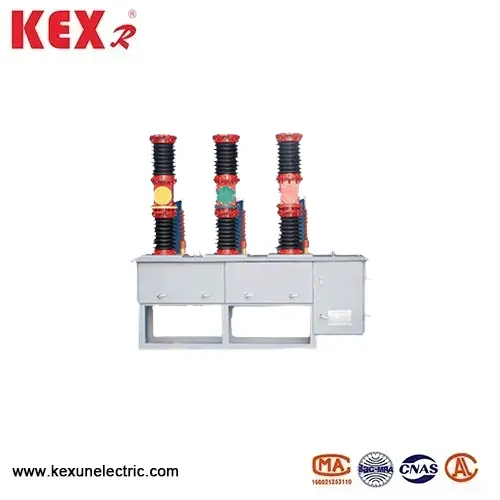

ZW7A Outdoor hoogspannings AC-vacuümonderbreker
ZW7A Outdoor Hoogspannings AC-vacuümonderbreker geproduceerd door KexR, een fabrikant in China, is een buitenspanning met een buitenspanning onderbreker die geschikt is voor 40,5 kV spanningsklasse, die voornamelijk wordt gebruikt voor de uitgaande lijn van de substation, vermogensdistributie van industriële en mining-ondernemingen en een goed voor de high breaking-vrijheid, onderhoudsvrije en intelligent-vrijheidscontrole, en is geschikt voor high-breaking-outoor-buitenomgeving en is geschikt voor high-bureaus en is geschikt voor high-breaking-outoor en is een onderhoudsvrije controle en is geschikt voor het buitenland en is een goed en intelligent en is geschikt voor het buitenland en mijn onderhoudscontrole, en is geschikt voor het buitenland en de buitenlandse en monteerplaten.
Model: ZW7A-40.5
Merk: Kexr
Model: ZW7A-40.5
Merk: Kexr
● ZW7A Outdoor Hoogspanning AC-vacuümonderbreker Productkenmerken
◆ Hoogspanningskwaliteit ontwerp
De nominale spanning van ZW7A Outdoor hoogspanning AC-vacuümonderbreker is 40,5 kV, wat geschikt is voor 35kV stroomsystemen (zoals windenergie en fotovoltaïsche boosterstations). Vacuüm boog technologie, geen olie, geen SF, milieubescherming en onderhoudsvrij.
◆ Buiten volledig afgesloten structuur
De ZW7A buitenspanning AC-vacuümonderbreker hanteert siliconen rubberen mouw, UV-resistent, anti-fouling, beveiligingskwaliteit IP67 (stofdicht en waterdicht). Vaste afdichtpool (optioneel): epoxyhars wordt gegoten om de isolatieprestaties te verbeteren, wat geschikt is voor gebieden met een hoge luchtvochtigheid en zoutmist.
◆ Intelligente controle (optioneel)
Op microcomputer gebaseerd beschermingsapparaat: het ondersteunt overstroom-, snelle pauze en nul sequentiebescherming. Automatisch herschikken (verstelbaar voor 1 ~ 3 keer) om de betrouwbaarheid van de voeding te verbeteren. Communicatie-interface: ZW7A Outdoor hoogspanning AC-vacuümonderbreker Ondersteuning 4G/GPRS en RS485 en verbinding maken met SCADA-systeem.
◆ Betrouwbaarheidswerkingsmechanisme met een hoge betrouwbaarheid
Spring Energy Storage Mechanism (Electric+Handmatige werking):
Opslag van elektrische energie: DC220V/AC220V Optioneel. Handmatige remafgifte: mechanisch struikelen in geval van nood. Mechanische levensduur: ≥10.000 keer, elektrische levensduur ≥ 5.000 keer (beoordeelde stroom)
● Typische toepassingsscenario's van ZW7A Outdoor Hoogspanning AC-vacuümonderbreker
◆ 35KV Substation: ZW7A Outdoor hoogspanning AC-vacuümonderbreker is geschikt voor uitgaande stroomonderbreker en sectionele bescherming.
◆ Nieuwe energieopwekking van energievermogen: rooster-verbonden schakelaars van windenergie en fotovoltaïsche boosterstations.
◆ Industriële en mijnbouwbedrijven: bescherming van grote hoogspanningsmotoren en transformatoren.
◆ Spoorwegstractie Voeding: 35kV distributiesysteem van geëlektrificeerde spoorweg.
● Technische parameters van de ZW7A Outdoor hoogspanning AC-vacuümonderbreker
|
Nummer |
Item |
Eenheid |
Gegevens |
|
|
1 |
Nominale spanning |
Kv |
40.5 |
|
|
2 |
Nominale frequentie |
Hz |
1250, 1600,2000 |
|
|
3 |
Nominale stroom |
A |
20, 25,31,5 |
|
|
4 |
Rated Sortcircuit Break Current |
De |
50,63,80 |
|
|
5 |
Beoordeeld bestand tegen stroom (piek) |
20, 25,31,5 |
||
|
6 |
Rated op korte termijn bestand tegen stroom |
31.5 |
||
|
7 |
Rated kortsluiting Sluitingsstroom |
80 |
||
|
8 |
Nominale bedrijfssequentie |
|
O-0.3S-CO-180S-CO |
|
|
9 |
Mechanisch leven |
Tijd |
10000 |
|
|
10 |
Nominale kortsluiting Breaking Current Breaking Times |
Tijd |
20 |
|
|
11 |
1min werkfrequentie bestand tegen spanning |
(nat) fase tot fase/grond |
Kv |
80 |
|
(droge) fase tot fase/grond |
Kv |
95 |
||
|
12 |
Verlichtingsimpuls zijn bestand tegen spanningsfase tot fase/grond |
Kv |
180 |
|
|
13 |
Toegestane slijtagedikte van dynamische en statische contacten |
mm |
3 |
|
|
14 |
Netto gewicht |
kg |
Ongeveer 600 |
|
|
15 |
Contactafstand |
mm |
22 ± 2 |
|
|
16 |
Contactslag |
mm |
4 ± 1 |
|
|
17 |
Gemiddelde openingssnelheid |
mevrouw |
1.3 ~ 1.8 |
|
|
18 |
Gemiddelde sluitsnelheid |
mevrouw |
1.0 ~ 1.7 |
|
|
19 |
Contact Contact Bounce Time |
mevrouw |
≤3 |
|
|
20 |
Synchronisatie van driefasige opening en sluiting |
mevrouw |
≤3 |
|
|
21 |
Hoofdcircuitweerstand |
Baby |
≤100 |
|
|
22 |
Sluitingstijd |
mevrouw |
≤150 |
|
|
23 |
Openingstijd |
mevrouw |
≤60 |
|
