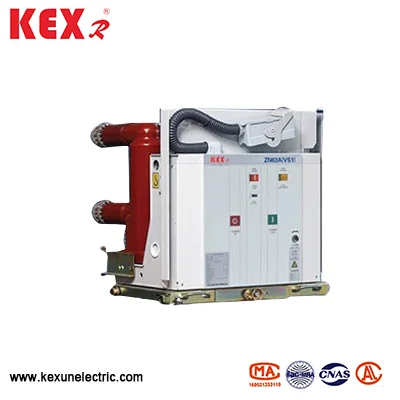

Vaste afgesloten indoor hoogspanning vacuümstroomonderbreker
De VS1 -type vaste afgesloten indoor hoogspanning vacuümstroomonderbreker neemt vaste isolatiestructuur aan en maakt gebruik van geavanceerde epoxyafdichtingtechnologie om vacuümonderbreker, hoofdcircuit en isolatieondersteuning organisch te combineren in een geïntegreerde vaste afdichtingspool. Dit ontwerp lost fundamenteel het milieutolerantieprobleem van vacuümstroomonderbreker op en maakt het breder gebruikt.
Model: VS1
Merk: Kexr
Model: VS1
Merk: Kexr
● Technische kenmerken
De VS1-type vaste afgesloten indoor hoogspanningsvacuümstroomonderbreker hanteert langdurig vacuümonderbreker en epoxy gieten vaste afdichtingstechnologie om de langdurige stabiele werking van de stroomonderbreker te waarborgen. Tegelijkertijd neemt het elektronische besturingsgedeelte van VS1-type vaste verzegelde indoor hoogspanning vacuümstroomonderbreker volledig elektronisch ontwerp en intelligente besturingseenheid aan, die een hoger onderhoudsvrije en betrouwbaarheid biedt
● Met behulp van de omstandigheden van het VS1 -type vaste afgesloten indoor hoogspanning vacuümstroomonderbreker
▶ Omgevingstemperatuurbereik: de temperatuurrand vs1 type vaste afgesloten indoor hoogspanning vacuümstroomonderbreker moet -15 ~ 40 ℃ zijn (opslag en transport bij -30 ℃ is toegestaan)
▶ Hoogte: het VS1 -type vaste afgesloten indoor hoogspanning vacuümstroomonderbreker
moet minder dan 1000 meter worden geïnstalleerd.
▶ Relatieve vochtigheid: het dagelijkse gemiddelde is niet meer dan 95%, het maandelijkse gemiddelde is niet meer dan 90%, het dagelijkse gemiddelde van verzadigde dampdruk is niet meer dan 2,2 x 10-3 mpa en het maandgemiddelde is niet meer dan 1,8 x 10-3MPa.
▶ Aardbeving intensiteit: ≤8
OPMERKING ： vs1 type vaste afgesloten indoor hoogspanning vacuüm stroomonderbreker moet worden geïnstalleerd op een plaats vrij van brand, explosie, ernstige vervuiling, chemische corrosie en gewelddadige trillingen.
◆ Volgen de standaard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 ETC ..
● Technische parameters van VS1 Type vaste afgesloten indoor hoogspanning vacuümstroomonderbreker
|
Item |
Eenheid |
Gegevens |
|||
|
Nominale spanning |
Kv |
12 |
|||
|
Rated isolaatniveau |
Nominale bliksemintrichting bestand tegen spanning （piek） |
Kv |
75 |
||
|
1 min werk werkt bestand tegen spanning |
42 |
||||
|
Rated Sortcircuit Break Current |
De |
20/25 |
31.5 |
40 |
|
|
Nominale stroom |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 |
|||
|
Nominale thermische stabiliteitsstroom (RMS) |
De
|
20/25 |
31.5 |
40 |
|
|
Nominale dynamische stabiele stroom (piek) |
63 |
80 |
100 |
||
|
Nominale kortsluitingsstroom (piek) |
63 |
80 |
100 |
||
|
Rated Sortcircuit Current Breaking Times |
Tijd |
50 |
|||
|
Stroomfrequentie bestand tegen spanning van het secundaire circuit (1min) |
V |
2000 |
|||
|
Nominale bedrijfssequentie |
|
0-0.3S-CO-180S-CO |
|||
|
0-180S-CO-180S-CO |
|||||
|
Nominale thermische stabiliteitstijd |
S |
4 |
|||
|
Rated Single/Rated Condensator Current Breaking Stroom |
A |
630/400 800/400 (40ka) |
|||
|
Mechanisch leven |
Tijd |
10000 |
|||
