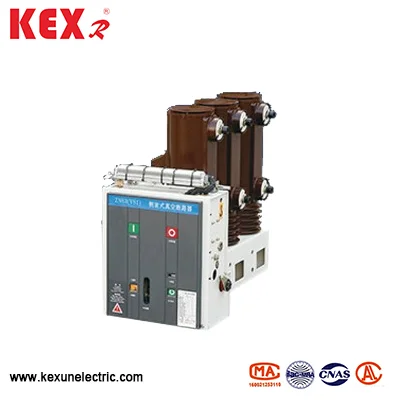

Zijkant gemonteerde indoor hoogspanningsvacuümstroomonderbreker
De aan de zijkant gemonteerde indoor hoogspanningsvacuümstroomonderbreker geproduceerd door de Chinese fabriek Kexun wordt voornamelijk gebruikt voor bescherming en besturingscircuits. Het is geschikt voor plaatsen met nominale spanning van 12 kV en frequentie van 50Hz waar frequente werking of circuitstroomonderbreking vereist is. Het kan worden geïnstalleerd in vaste schakelaars of alleen worden gebruikt.
Model: VS1
Merk: Kexr
Model: VS1
Merk: Kexr
● Structurele kenmerken van de zijkant gemonteerde indoor hoogspanning vacuümstroomonderbreker
▶ Lateraal werkingsmechanisme
▶ Epoxyhars geïsoleerde pool
▶ Trip-free voorjaars besturingssysteem
▶ Kabelaansluitingen voor/achter
● Side gemonteerde indoor hoogspanningsvacuümstroomonderbreker met behulp van de omstandigheden
▶ Omgevingstemperatuurbereik: de op de temperatuur omringzijde gemonteerde indoor hoogspanning vacuümstroomonderbreker moet -15 ~ 40 ℃ zijn
▶ Hoogte: de zijkant gemonteerde indoor hoogspanning vacuümstroomonderbreker moet minder dan 1000 meter worden geïnstalleerd.
▶ Relatieve vochtigheid: het dagelijkse gemiddelde is niet meer dan 95%, het maandelijkse gemiddelde is niet meer dan 90%, het dagelijkse gemiddelde van verzadigde dampdruk is niet meer dan 2,2 x 10-3 mpa en het maandgemiddelde is niet meer dan 1,8 x 10-3MPa.
▶ Aardbevingintensiteit: minder dan 8 graden
▶ Plaatsen zonder brand, explosie, ernstige vervuiling, chemische corrosie en ernstige trillingen.
● Technische parameters van de zijkant gemonteerde indoor hoogspanningsvacuümstroomonderbreker
|
Item |
Eenheid |
Gegevens |
||||
|
Nominale spanning |
Kv |
12 |
||||
|
Nominale stroom |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Nominale kortsluitingstroomstroom |
De |
20 |
25 |
31.5 |
||
|
Rated kortsluiting Sluitingsstroom |
De |
50 |
63 |
80 |
||
|
Nominale piek bestand tegen stroom |
De |
50 |
63 |
80 |
||
|
4S kortsluiting bestand tegen stroom （piek） |
De |
20 |
25 |
31.5 |
||
|
Rated isolaatniveau |
Werken tegen spanning |
Kv |
42 （48） |
|||
|
Impactstandaard tegen spanning |
75 （85） |
|||||
|
Nominale bedrijfssequentie |
|
Break-0.3s-close-180s-close |
||||
|
Mechanisch leven |
Tijd |
10000 |
||||
|
Nominale kortsluitstroomonderbreking |
Tijd |
50 |
||||
|
Nominale openingsspanning van het bedieningsmechanisme （DC） |
V |
110,220 |
||||
|
Neem contact op met de afstand van de aansluiting |
mm |
11 ± 1 |
||||
|
Overreizen (contact lengte lengte van de veer) |
mm |
35 ± 0,5 |
||||
|
Driefasige scheiding en afsluitende bounce-tijd |
mevrouw |
≤2 |
||||
|
Contact Contact Bounce Time |
mevrouw |
≤2 |
||||
|
Gemiddelde openingssnelheid |
mevrouw |
1,1 ± 0,2 |
||||
|
Gemiddelde sluitsnelheid |
mevrouw |
0,6 ± 0,2 |
||||
|
Openingstijd |
Max bedieningsspanning |
s |
≤0,05 |
|||
|
Min Werkspanning |
≤0,08 |
|||||
|
Sluitingstijd |
s |
0.1 |
||||
|
Toegestane slijtage accumulatiedikte van dynamische en statische contacten |
mm |
3 |
||||
Hottags: Zijkant gemonteerde indoor hoogspanningsvacuümstroomonderbreker
