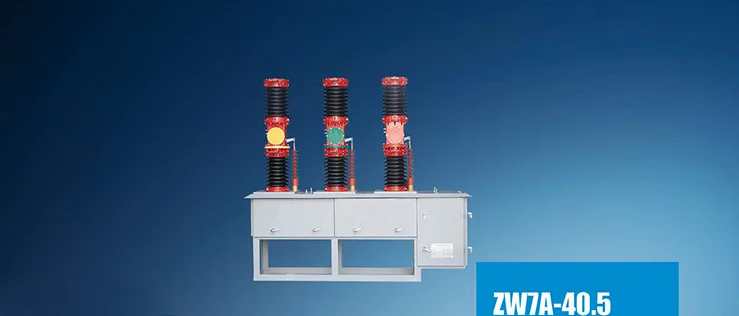

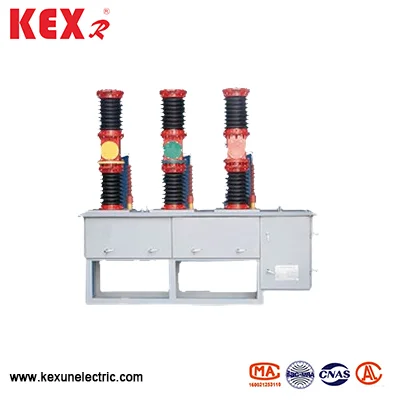

ZW7A Outdoor Hoogspanning AC VCB
ZW7A Outdoor Hoogspanning AC VCB is een nominale spanning van 40,5 kV, die speciaal wordt geproduceerd door Kexun in China Factory. 50Hz driefasige AC stroomtransformator externe buitenverdelingsapparatuur, die geschikt is voor bescherming en controle in het substation- en distributiesysteem van industriële en mijnbouwbedrijven.
Model: ZW7A
Merk: Kexr
Model: ZW7A
Merk: Kexr
● Model betekenis
ZW7A-40.5
W = buitentype
Z = vacuümstroomonderbreker
7a = ontwerp serienummer (China 7e generatie verbetering)
40.5 = Nominale spanning (40,5 kV, conform aan IEC -standaard)
● Toepassingsgebied
ZW7A Outdoor Hoogspanning AC VCB is niet alleen geschikt voor bescherming en controle in onderstations en distributiesystemen van industriële en mijnbouwbedrijven, maar ook geschikt voor plattelandsnetten en plaatsen met frequente operaties, vooral voor de behoeften van stedelijke en landelijke stroomgridreconstructie.
◆ Volgen de standaard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 ETC ..
● Technische parameters van de ZW7A Outdoor hoogspanning AC VCB
|
Nummer |
Item |
Eenheid |
Gegevens |
|
|
1 |
Nominale spanning |
Kv |
40.5 |
|
|
2 |
Nominale frequentie |
Hz |
1250, 1600,2000 |
|
|
3 |
Nominale stroom |
A |
20, 25,31,5 |
|
|
4 |
Rated Sortcircuit Break Current |
De |
50,63,80 |
|
|
5 |
Beoordeeld bestand tegen stroom (piek) |
20, 25,31,5 |
||
|
6 |
Rated op korte termijn bestand tegen stroom |
31.5 |
||
|
7 |
Rated kortsluiting Sluitingsstroom |
80 |
||
|
8 |
Nominale bedrijfssequentie |
|
O-0.3S-CO-180S-CO |
|
|
9 |
Mechanisch leven |
Tijd |
10000 |
|
|
10 |
Nominale kortsluiting Breaking Current Breaking Times |
Tijd |
20 |
|
|
11 |
1min werkfrequentie bestand tegen spanning |
(nat) fase tot fase/grond |
Kv |
80 |
|
(droge) fase tot fase/grond |
Kv |
95 |
||
|
12 |
Verlichtingsimpuls zijn bestand tegen spanningsfase tot fase/grond |
Kv |
180 |
|
|
13 |
Toegestane slijtagedikte van dynamische en statische contacten |
mm |
3 |
|
|
14 |
Netto gewicht |
kg |
Ongeveer 600 |
|
|
15 |
Contactafstand |
mm |
22 ± 2 |
|
|
16 |
Contactslag |
mm |
4 ± 1 |
|
|
17 |
Gemiddelde openingssnelheid |
mevrouw |
1.3 ~ 1.8 |
|
|
18 |
Gemiddelde sluitsnelheid |
mevrouw |
1.0 ~ 1.7 |
|
|
19 |
Contact Contact Bounce Time |
mevrouw |
≤3 |
|
|
20 |
Synchronisatie van driefasige opening en afsluiting |
mevrouw |
≤3 |
|
|
21 |
Hoofdcircuitweerstand |
Baby |
≤100 |
|
|
22 |
Sluitingstijd |
mevrouw |
≤150 |
|
|
23 |
Openingstijd |
mevrouw |
≤60 |
|
