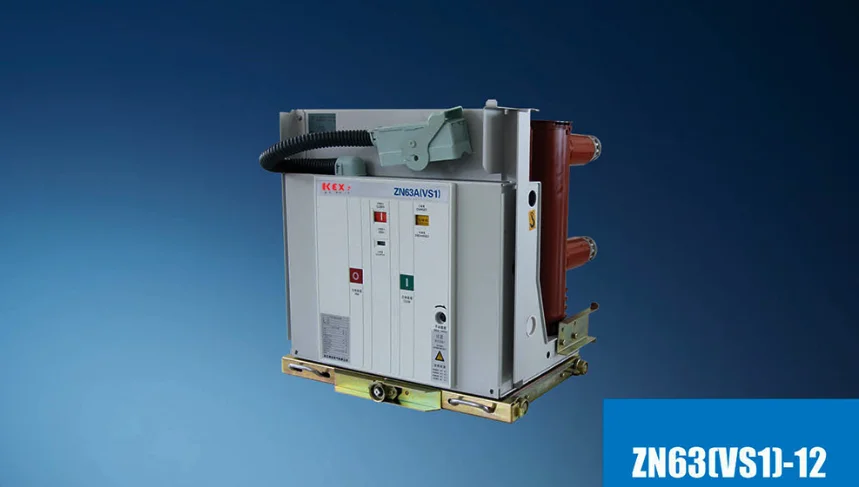

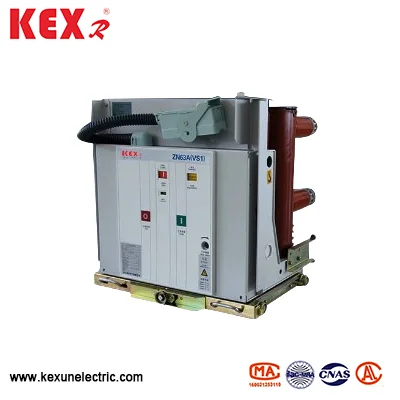

Zn63 VS1 indoor hoogspanning VCB
Zn63 VS1 Indoor High Voltage VCB geproduceerd door Kexun, een bekende fabrikant in China, is geschikt voor elektrische apparatuur met nominale spanning van 12KV en driefasige AC van 50Hz, en wordt vaak gebruikt voor controle en bescherming van industriële en mijnbouwbedrijven, energiecentrales, substations en elektrische faciliteiten.
Model: Zn63 VS1
Merk: Kexr
Model: Zn63 VS1
Merk: Kexr
● Ontwerpfunctie
Zn63 VS1 Indoor High Voltage VCB neemt de integratie van het bedieningsmechanisme van het dierenarts en de stroomonderbreker aan, die kan worden ontworpen als een vaste installatie -eenheid of een handcart -eenheid met een speciaal voortstuwingsmechanisme. Het hoofdcircuitgedeelte kan een integrale afgesloten paal gebruiken om miniaturisatie, hoge betrouwbaarheid en onderhoudsvrij van de stroomonderbreker te realiseren. Het kan worden gebruikt met KYN28A-12 (GZS) en andere centrale handcart-schakelaar en kan ook worden gebruikt met XGN Fixed Switchgear.
● Voorwaarden gebruiken
▶. Ambient Temperatuur: Zn63 VS1 Indoor Hoogspanning VCB moet worden bediend bij -10 ~ 40 ℃ (opslag en transport bij -30 ℃ is toegestaan).
▶ Hoogte: Zn63 VS1 Indoor Hoogspanning VCB moet op een hoogte van minder dan 1000 m worden geïnstalleerd.
▶ Relatieve vochtigheid: de dagelijkse gemiddelde waarde is niet meer dan 95%, de dagelijkse gemiddelde waarde van verzadigde dampdruk is niet meer dan 2,2x10-MPa en de maandelijkse gemiddelde waarde is niet meer dan 1,8x10-mpa
Opmerking ： Zn63 vs1 indoor hoogspanning VCB zal werken op een plaats zonder brand, explosie, ernstige vervuiling, chemische corrosie en gewelddadige trillingen.
◆ Volgen de standaard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 ETC ..
● Technische parameters van ZN63 VS1 Indoor High Voltage VCB
|
Item |
Eenheid |
Gegevens |
|||
|
Nominale spanning |
Kv |
12 |
|||
|
Rated isolaatniveau |
Nominale bliksemintrichting bestand tegen spanning （piek） |
Kv |
75 |
||
|
Nominale frequentie |
1 min werkfrequentie bestand tegen spanning |
42 |
|||
|
Nominale kortsluitingstroomstroom |
De |
20/25 |
31.5 |
40 |
|
|
Nominale stroom |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Nominale thermische stabiliteitstroom （Virtuele waarde） |
De |
20/25 |
31.5 |
40 |
|
|
Nominale dynamische stabiele stroom （piek） |
50/63 |
80 |
100 |
||
|
Nominale kortsluitingsstroom （piek） |
50/63 |
80 |
100 |
||
|
Nominale kortsluiting Breaking Current Times |
Tijd |
50 |
|||
|
Stroomfrequentie bestand tegen spanning van het secundaire circuit (1min) |
V |
2000 |
|||
|
Nominale bedrijfssequentie |
|
O-0.3S-CO-180S-CO |
|||
|
O-180S-CO-180S-CO |
|||||
|
Nominale thermische stabiliteitstijd |
S |
|
|||
|
Rated Breaking Current of Single/Back-to-Back Condensator Bank |
A |
630/400 800/400 (40ka) |
|||
|
Mechanisch leven |
Tijd |
10000 |
|||
Hottags: Zn63 VS1 indoor hoogspanning VCB
