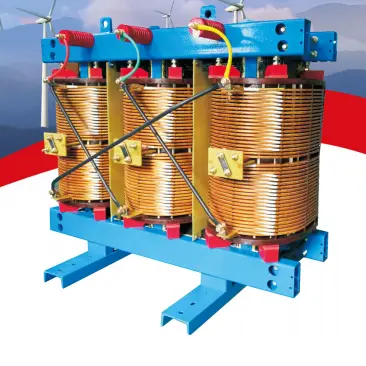

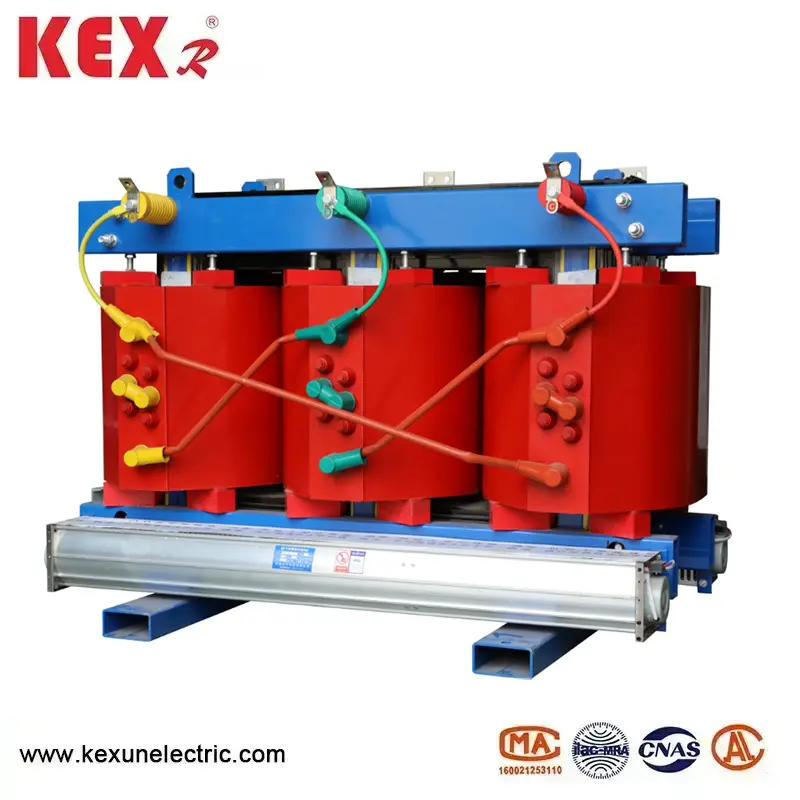

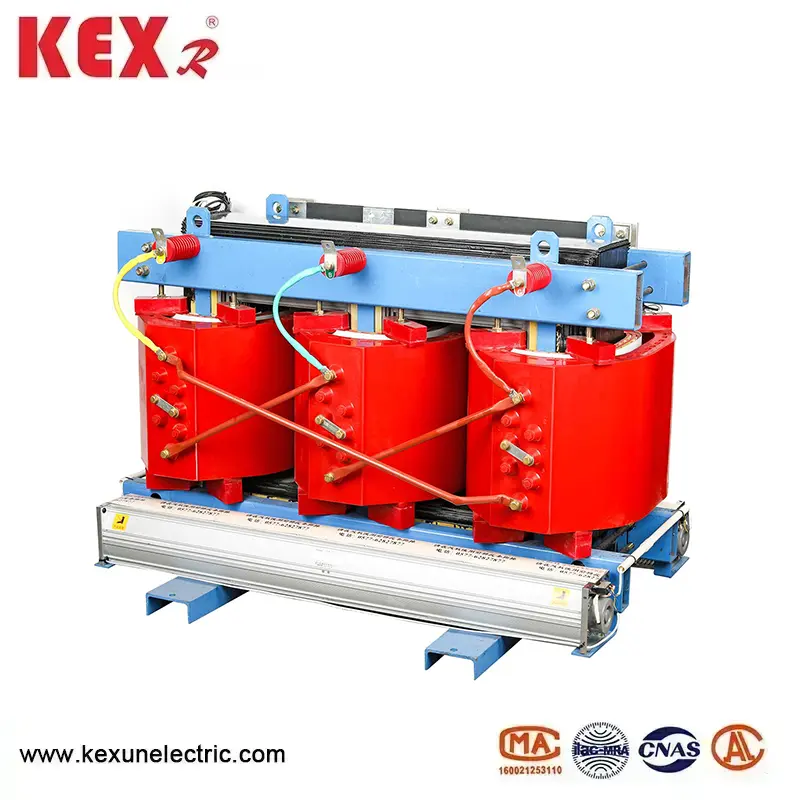

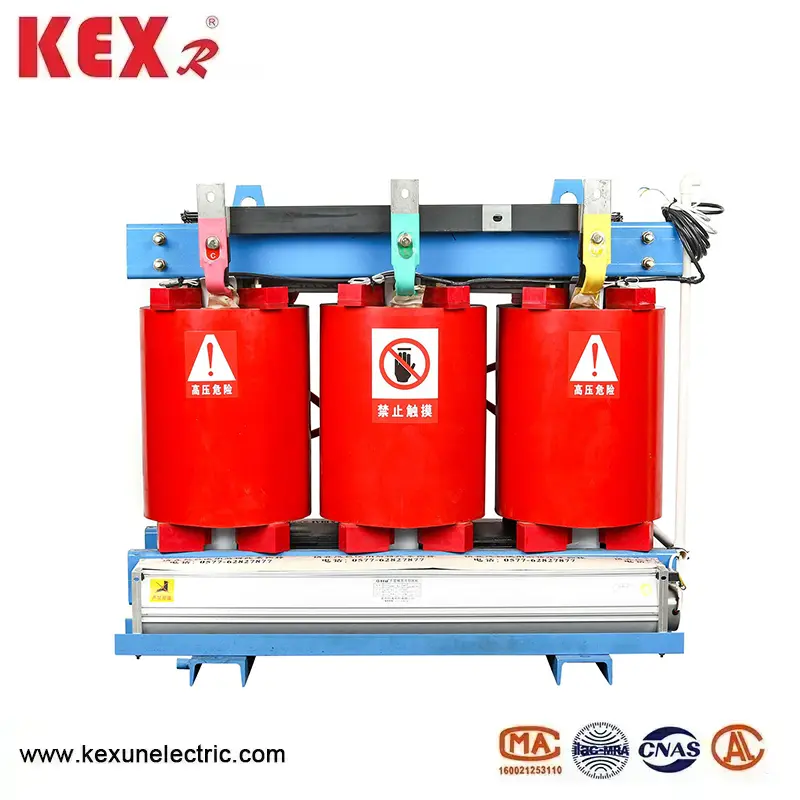

Milieuvriendelijke transformator van het droge type

◆ Kern van SGB10-type milieuvriendelijke transformator van het droge type

De ijzeren kern is gemaakt van geïmporteerde korrelgeoriënteerde hoogwaardige hoge magnetische geleidbaarheid siliciumstalen lakens die aan elkaar zijn gestapeld. De 45 ° volledig hellende gewrichtsstructuur hanteert een elastisch bevestigingsapparaat tussen de wikkeling en de ijzeren kern, waardoor de transformator een laag verlies en geluid van niet-geladen kan hebben. een geheel. De wikkeling wordt bevestigd door elastische kussens en de bufferstructuur kan het trillingsniveau en het geluid van de wikkeling verminderen.

◆ Hoge en lage spanningsspoelen

De hoge en laagspanningsspoelen zijn gemaakt van Nomex-isolatiemateriaal en worden herhaaldelijk geïmpregneerd met oplosmiddelvrije impregnerende verf met behulp van VPL-vacuümdrukapparatuur, en vervolgens meerdere keren gebakken en genezen bij hoge temperaturen. De hoogspanningsspoel neemt een continue structuur aan met een hoge mechanische sterkte en goede warmtedissipatieomstandigheden, waardoor de nadelen van hoge tussenlagenspanning, slecht warmtedissipatievermogen, eenvoudige thermische afbraak en lage mechanische sterkte van multi.layer cilindrische spoelen worden vermeden, waardoor de betrouwbaarheid van de productie van de productie wordt verbeterd; De laagspanningsspoel neemt een folie of longitudinale luchtwegen high-stroom spiraalvormige structuur aan. De geïmpregneerde spoel heeft een uitstekende vochtweerstand en kan effectiever de effecten weerstaan, het heeft geen scheuren of gedeeltelijke ontlading en is gemakkelijk te drogen, uiteen te zetten en te recyclen na de levensduur van het dienstverlening, het beschermen van het milieu.

◆ Shell

Indien nodig kan Kexun Electric schalen bieden met beschermingsniveaus van IP20 of IP23. De betekenis van het LP20 van de behuizingsbeschermingsniveau is dat vaste vreemde voorwerpen met een diameter van 12 mm niet mogen binnenkomen. Om de circulatie van koellucht, de bodem en de bovenkant van de schaal te maken, zijn gemaakt van mesh -platen

◆ Bescherming oververhit

Om beschermende maatregelen te nemen tegen oververhitting van spoelverhitting, zijn SGB10-type milieuvriendelijke transformator van het droogtype van 315KVA en hoger uitgerust met een temperatuurweergavebeschermingsapparaat. Dit apparaat gebruikt temperatuurdetectie-elementen ingebed in de laagspanningswikkeling als de signaalbron voor het digitale display-instrument. Wanneer de temperatuur in de wikkeling met een laag spanning verandert, geeft het temperatuurdetectie digitale display-instrument een nieuwe temperatuurwaarde weer en voert controle- en alarmfuncties uit op basis van deze temperatuurwaarde om de transformator te beschermen.

◆ Overbelastingscapaciteit

De SGB10-type milieuvriendelijke transformator van het droge-type neemt een nieuwe structuur, nieuwe materialen en nieuwe processen aan, met goede warmteafdelingsomstandigheden, een lange thermische levensduur en extreem sterke overbelastingscapaciteit, het kan veilig en betrouwbaar lang onder 120%overbelasting werken. In de oude 23 -omgeving is er geen behoefte aan koeling van ventilator en het kan nog steeds lang op volle lading werken.

◆ Beveiliging

De SGB10-type milieu-vriendelijke transformator van het droge-type is de hoogste transformator met droge van de veiligheidsprestaties die vandaag beschikbaar zijn, alle isolatiematerialen zijn niet-inbreukbaar, zelfblussen, niet-toxisch, niet-toxisch en bevatten minder dan 10% van het ontvlambare stoffen in vergelijking met epoxy-castproducten. Epoxy Cast Transformers. Het SG (B) 10 Nieuwe product toont superieure prestaties in toepassingen met hoge veiligheidseisen, vochtige en warme omstandigheden en slechte ventilatie, zoals kracht, metro, schip, chemicaliën en metallurgische industrieën.

◆ Uitstekende vochtweerstand

Het Nomex "Insulation System van het SGB10-type milieuvriendelijke transformator van het droge type is in staat om de invasie van vocht te weerstaan. Geavanceerde VPL-apparatuur en vacuüm impregnatietechnologie.

◆ Klein volume en lichter gewicht

De SGB10-type milieu-vriendelijke transformator van het droge type gebruikt DuPont Nomex@ papier als het belangrijkste isolatiemateriaal en gebruikt het als een hybride isolatiesysteem op het heetste punt van de transformator, waardoor de grootte en het gewicht ervan wordt verminderd in vergelijking met epoxyhars gegoten in transformatoren met dezelfde capaciteit.

◆ Milieubescherming

De SGB10-type milieuvriendelijke transformator van het droge-type kan worden ontbonden en gerecycled na zijn levensduur, het overwinnen van het defect van epoxyhars die droge-type transformatoren werpt die niet kunnen worden ontleed en de milieuverf tot de stolling en fusie van hars en glasvezel in een geheel na zijn dienstverlening kunnen worden afgevoerd.

◆ Leaddraad

De hoogspanningsuitgangsterminal is gefixeerd op het bovenste deel van de wikkeling en de kraan bevindt zich in het midden van de wikkeling. In het geval van een stroomuitval wordt de kraan gewijzigd door een verbindingsstuk om de uitgangsspanning aan te passen. De laagspanning uitgaande terminal is een geleidingsstrook van het plaattype, die betrouwbaar is verbonden met de uitgaande strook door bouten.

◆ Relevante normen

GB1094.11-2007 "Droge type transformatoren"

GB/T10228-1997 "Technische parameters en

Vereisten voor droge type stroomtransformatoren "

GB/T17211-1998 "Laadgids voor droge type vermogenstransformatoren"

JB/T10088-2004 "Geluidsniveau van 6-220KV Power Transformers"

GB4208-1993 "Graden van bescherming verstrekt door behuizingen (LP Code)"

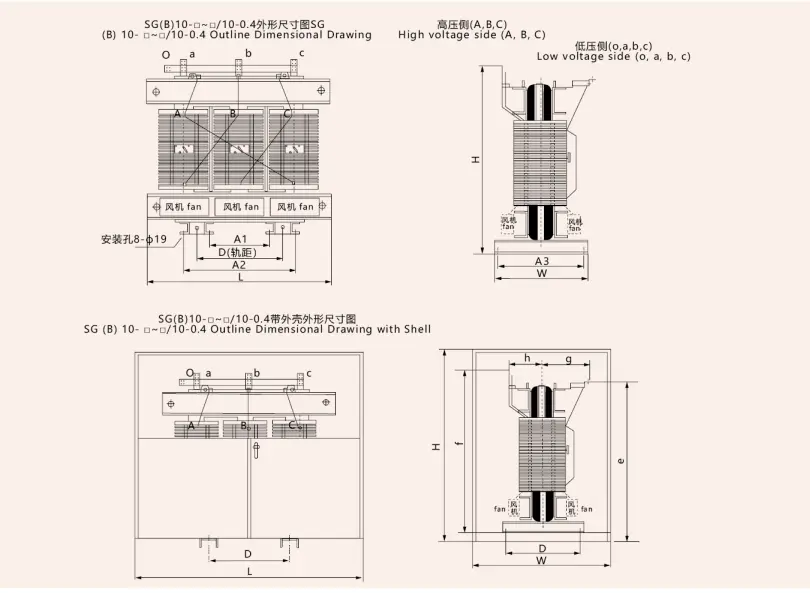

◆ Uiterlijk en installatieafmetingen van de SGB10-type milieuvriendelijke droge-type transformator

◆ Technische parameters van 10KV SGB10 Type Milieuvriendelijke transformator van het droge type-type
