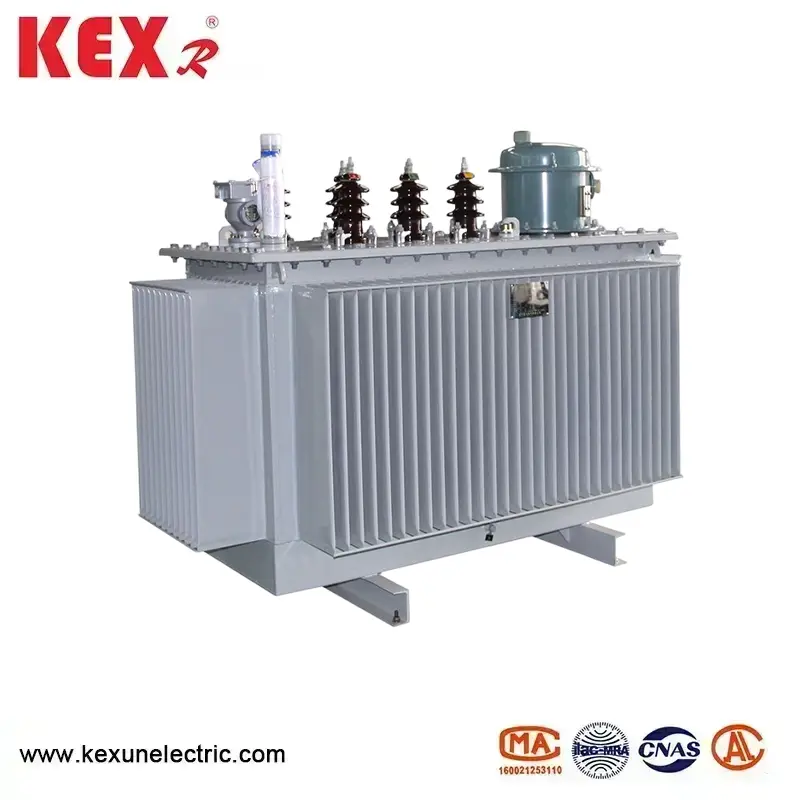

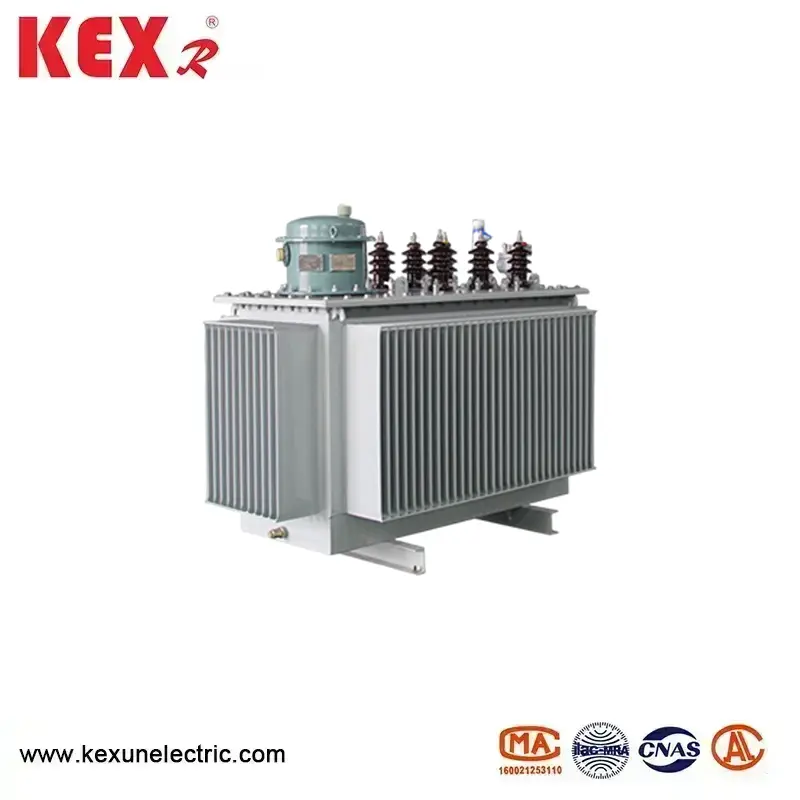

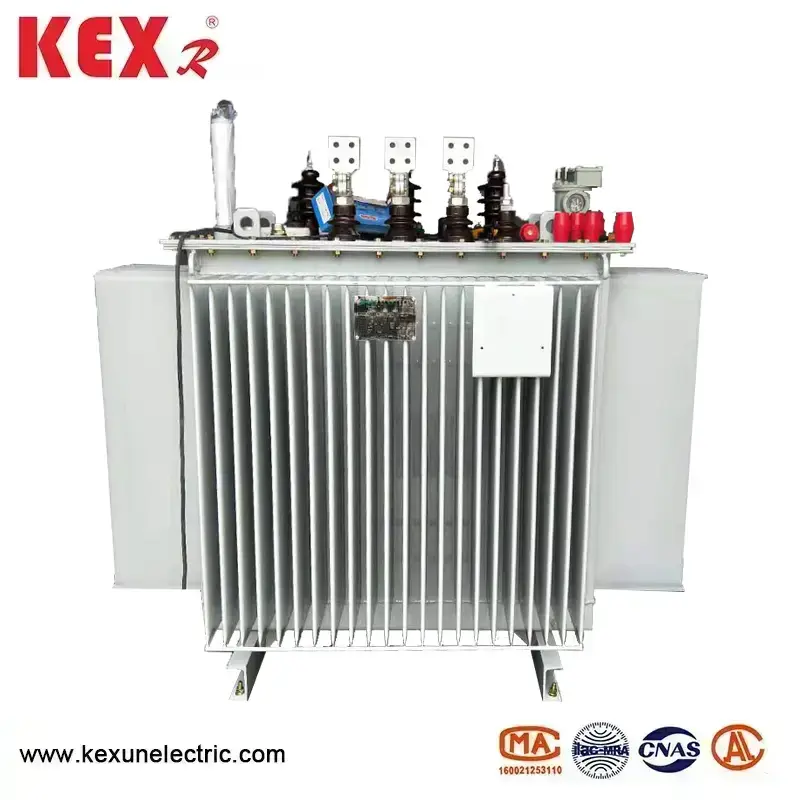

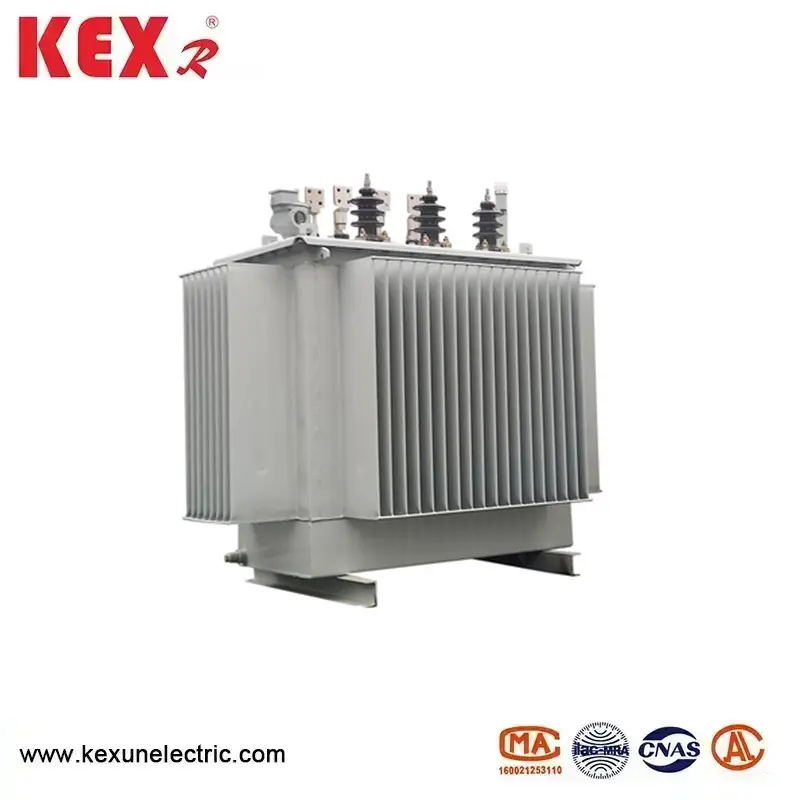

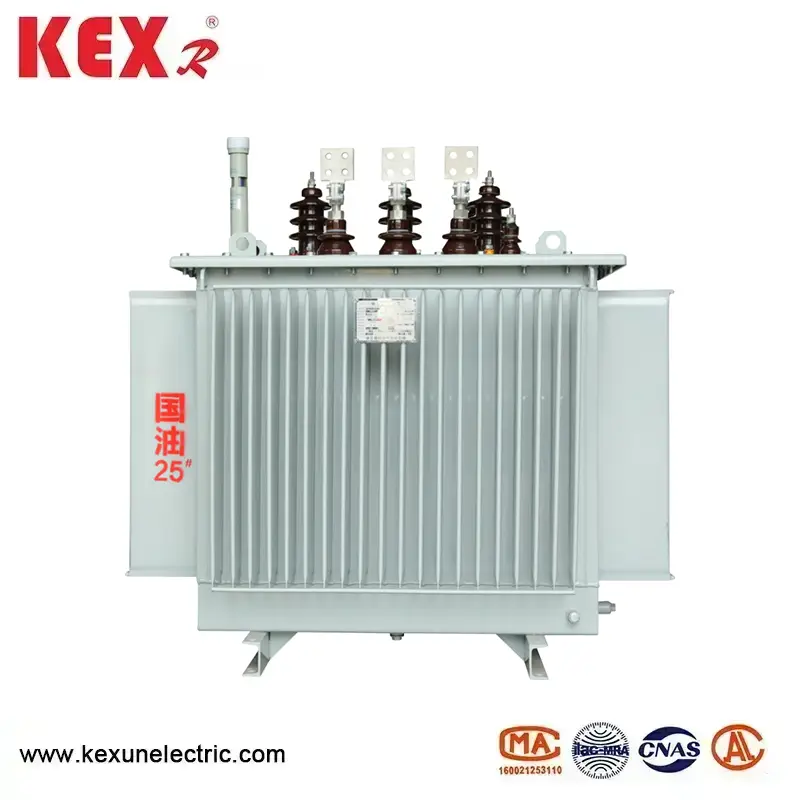

In olie ondergedompelde transformator

● Gebruiksomstandigheden van een in olie ondergedompelde transformator

▶Hoogte niet groter dan 1000 m;

▶Omgevingstemperatuur:

▶Maximale temperatuur+40 'C;

▶De gemiddelde temperatuur van de warmste maand is+30″ Co. Maximale jaargemiddelde temperatuur+20°▶De minimale buitentemperatuur is -25C

● In olie ondergedompelde transformator voldoet aan de normen

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Materiaalkeuze van hoge kwaliteit

▶Onze in olie ondergedompelde transformator kiest zuurstofboomkoperdraad met een lagere soortelijke weerstand en ondergaat een reeks extra oppervlaktebehandelingen om het gladder te maken, zonder bramen of scherpe hoeken, wat resulteert in een lager belastingsverlies en betrouwbaardere elektrische prestaties van de transformator. Selecteer hoogwaardige siliciumstaalplaten en gebruik, met de verbetering van het prestatieniveau, siliciumstaalplaten met een lager eenheidsverlies om het nullastverlies van transformatoren te verminderen.

▶Selecteer hoogwaardige gelamineerde houtisolatiecomponenten die nooit zullen barsten, zelfs niet onder invloed van kortsluitstroom.

zal intact blijven.

▶Kies transformatorolie die diep gefilterd is, met minder water, gas en onzuiverheden, waardoor de werking van de transformator betrouwbaarder wordt.

▶Selecteer hoogwaardige rubberen afdichtingsmaterialen om veroudering effectief te voorkomen en lekkage te elimineren.* Alle grondstoffen ondergaan een kwaliteitscontrole en alle grondstoffenfabrikanten ondergaan een strikte beoordeling in overeenstemming met de nationale norm IS09000.

◆ Kosteneffectief

De olie-ondergedompelde transformator uit de s9-serie heeft de nullastverliezen, belastingsverliezen en nullaststromen met respectievelijk 10%, 24% en 46% verminderd in vergelijking met de S7-serie, wat resulteert in een verlaging van de bedrijfskosten met 19%. Op basis van de s9-serie hebben de producten uit de S11-serie het gemiddelde nullastverlies met 30% verminderd; De nullaststroom daalt met 70-85% vergeleken met S9; De gemiddelde temperatuurstijging wordt met 10K verminderd en de levensduur van het product is meer dan verdubbeld. Zelfs onder overbelasting van 20% kan het nog lange tijd functioneren; De gemiddelde geluidsreductie tijdens de werking van het product bedraagt ​​2-4 decibel.

◆ Volledig afgedicht

De "M" in S11 (M) R geeft aan dat de olietank een volledig afgedichte structuur aanneemt. Vergeleken met gewone olie-ondergedompelde transformatoren elimineren volledig afgedichte distributietransformatoren olieopslagtanks en vervangen olieleidingen door gegolfde vinnen als componenten voor koeling en warmteafvoer. De gegolfde olietank is gemaakt van hoogwaardige koudgewalste dunne platen op een speciale productielijn en de gegolfde vinnen kunnen uitzetten en inkrimpen met het volume van de transformator oi, waardoor de transformator wordt geïsoleerd van de atmosfeer, oliedegradatie en isolatievocht wordt voorkomen en vertraagd, waardoor de operationele betrouwbaarheid en onderhoudsvrije normale werking worden verbeterd.

Het oppervlak van de gegolfde olietank wordt behandeld met ontvetten, roestverwijdering en fosfateren voordat het wordt gecoat met een drievoudige verf, die geschikt is voor gebruik in de metallurgische, petrochemische, mijnbouw- en andere omgevingen.

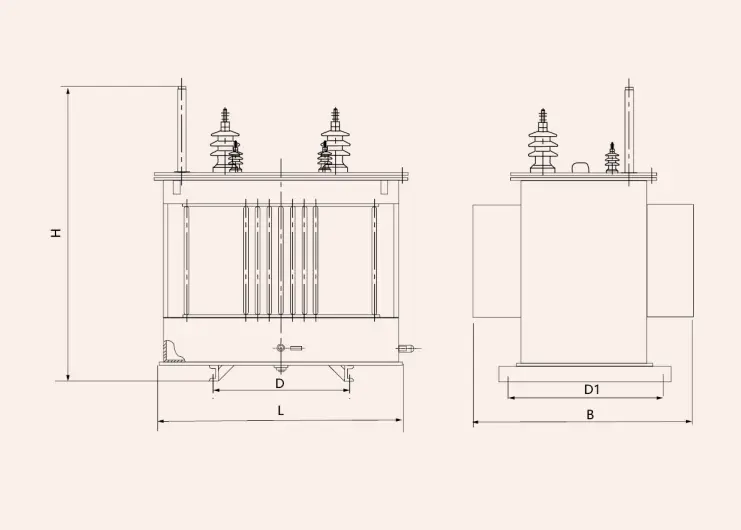

◆ Uiterlijk en installatieafmetingen van in olie ondergedompelde transformator

◆Technische parameters van 10kV D11-serie olie-ondergedompelde distributietransformator
