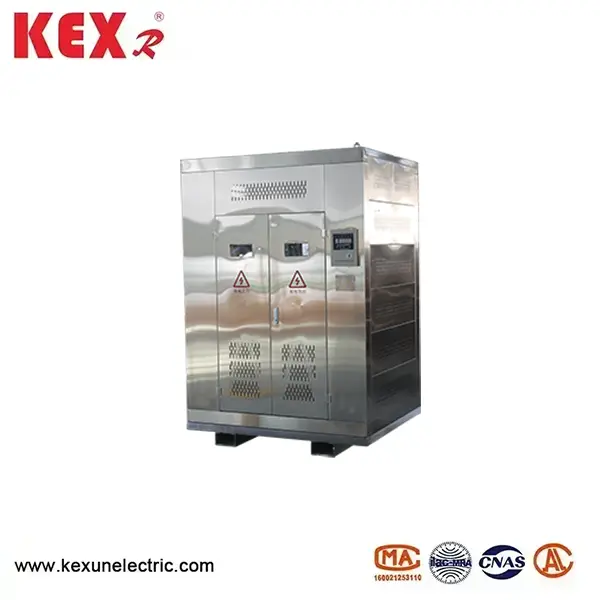

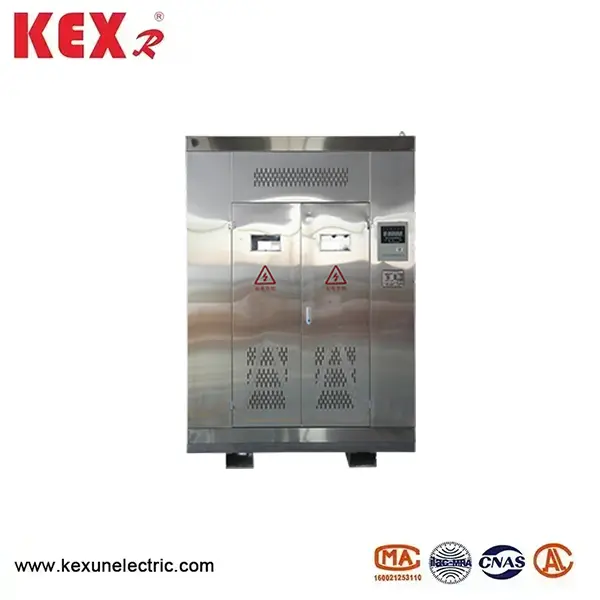

DRY-type mijnbouwtransformator
KSG droge-type mijnbouwtransformator, speciaal geproduceerd door Kexun Electric in China Factory, is geschikt voor centraal onderstation, onderbouw, hoofdluchtinlaatkanaal en hoofdluchtinlaatkanaal in ondergrondse kolenmijn, en is ook geschikt voor de vochtige omgeving van tunnel als een stroomverlichting voor mijnlicht of elektrische tractie.
Model: KSG
Merk: Kexr
Model: KSG
Merk: Kexr
● Gebruik van omstandigheden van KSG-droge-type mijnbouwtransformator
▶ Hoogte: niet meer dan 1500m, speciale omstandigheden worden afzonderlijk uitgelegd;
▶ Omgevingstemperatuur: maximale temperatuur+40 "C, maximale maandelijkse gemiddelde temperatuur+25 *c, minimumtemperatuur -20 *c
▶ De relatieve vochtigheid van de lucht is niet groter dan 95% (bij+25 ° C);
▶ in een gas- of stoomomgeving die isolatie niet beschadigt;
▶ geïnstalleerd in ondergrondse mijnen waar kolenstof en gas is, maar geen explosiegevaar;
▶ De golfvorm van de voedingsspanning is ongeveer een sinusgolf;
● KSG Dry-type mijnbouwtransformator voldoet aan de onderstaande normen
GB/T12173-2008 ALGEMENE ELEKTRISCHE KWIPT VOOR MIJNING
GB1094.11-2007 Droge type vermogenstransformatoren
GB/T10228-2015 Technische parameters en vereisten voor droge type stroomtransformatoren
GB/T3955-2006 MINNERING ALGEMENE POWER-TRANSFORMERS
GB4208-2008 Shell-beschermingsniveau
GB/T17211-1998 Laadgids voor droge type vermogenstransformatoren
GB3836.1-2010 Elektrische apparatuur voor explosieve gasomgevingen Deel 1: Algemene vereisten
GB3836.2-2010 Elektrische apparatuur voor explosieve gasatmosfeer Deel 2: Explosieprooftype "D ontwerp, productie en inspectie van relevante normen zoals GB1094.1-2013 Power Transformers deel 1 Algemene bepalingen.
● KSG DROY-TYPE MIJNEN TRANSFORMER-KENMERKEN
KSG Mining Algemene transformatoren van het droge type hebben een sterk vochtbestendig vermogen, goede vlamvertragende prestaties en isolatiematerialen met automatische bluskenmerken, ze produceren geen schadelijke gassen bij het tegenkomen van een brandbron, vervuilen de omgeving niet en zijn gemakkelijk te onderhouden.
De hoogspanningsspoel van de mijnbouwtype transformator is gemaakt van hoogwaardige draadwikkeling en de wikkeling wordt gegoten met hoogwaardige epoxyhars onder vacuüm. De laagspanningsspoel is gemaakt van foliewikkeling en hars vooraf geïmpregneerde isolatielaag wikkeling. De ijzeren kern hanteert hoogwaardige hoge magnetische geleidbaarheid koudgerolde korrelgeoriënteerde siliciumstaalplaten met kleine hysterese-uitbreiding van dezelfde batch. Neem epoxy -lijmlijstencoating aan om af te sluiten en corrosie te voorkomen. Overbelastingscapaciteit van het mijnen van droge-type transformator: onder natuurlijke koeling (AN) omstandigheden, is de overbelastingscapaciteit toegestaan om aan de vereisten in de volgende tabel te voldoen (omgevingstemperatuur van 20 ° C):
|
Overstroom% |
20 |
30 |
40 |
50 |
60 |
70 |
|
Looptijd (m) |
Continu |
120 |
60 |
20 |
50 |
1 |
Het temperatuurregelsysteem voor KSG-droge mijnbouwtransformator bestaat uit een temperatuurregelaar en een temperatuurmeetselement geïnstalleerd aan de bovenkant van de laagspanningswikkeling, wat het heetste punt van het product is. 1T realiseert de temperatuurregeling van de transformator en toont de hotspot -temperatuur van wikkelingen A, B en C tijdens de werking van de transformator. Als de temperatuur van de transformatorwikkeling te hoog is vanwege de werking van de overbelasting of fout, geeft de temperatuurregelaar een alarm en reis en zal het temperatuurregelsysteem passieve contacten hebben voor alarm en reis. Bij gebruik van geforceerde luchtkoeling bepaalt de temperatuurregelaar de invoer of het omschakelen van de certificeringsventilator van de koelomgeving systeem op basis van de wikkelingstemperatuur. Een RS485 -communicatie -interface kan ook optioneel worden geïnstalleerd voor externe management. De productbehuizing heeft een beschermingsniveau van P21 of hoger

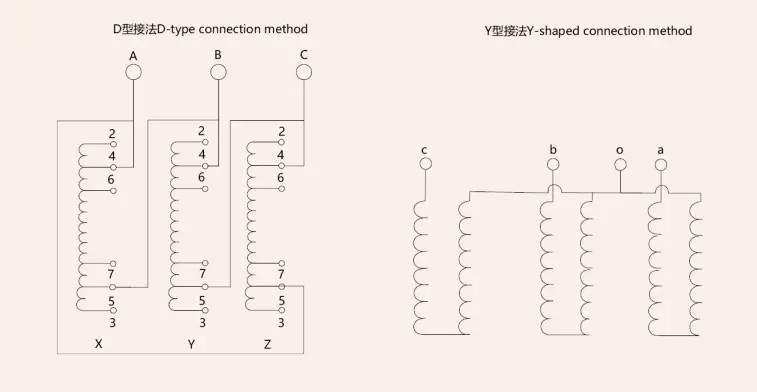

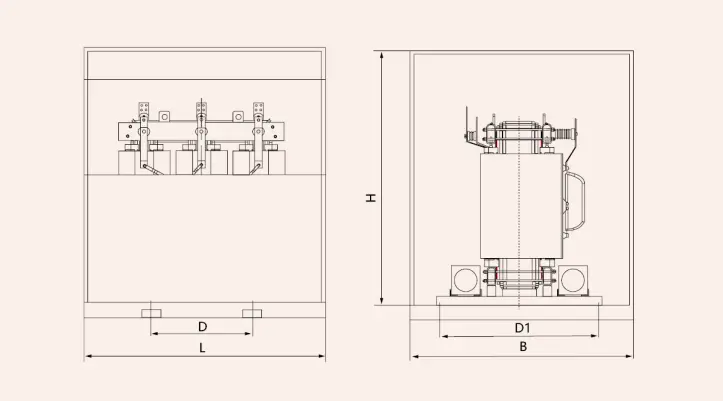

● Schematische diagram en installatieafmetingen van KSG-droge-type mijnbouwtransformator
◆ Technische parameters van KSG Dry-type mijnbouwtransformator
|
Nominale capaciteit (KVA) |
Spanningscombinatie en tapbereik (%) |
Groepsnummer |
Geen belastingverlies |
Lading verlies |
Geen laadstroom (%) |
Kortsluiting impedantie (%) |
Gewicht (kg) |
Afmetingen l*w*hmm |
||
|
HV (KV) |
HV laatste bereik |
LV (KV) |
||||||||
|
50 |
6 Of 10
|
2* ± 2,5 Of ± 5 |
1.2 0.69 0.4 |
DY11 YD11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
