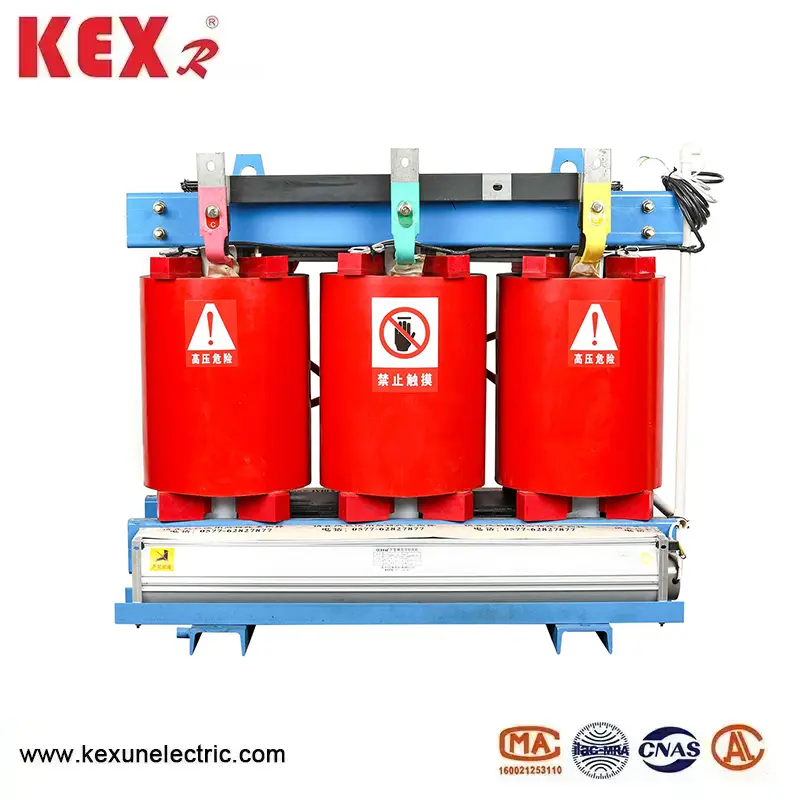

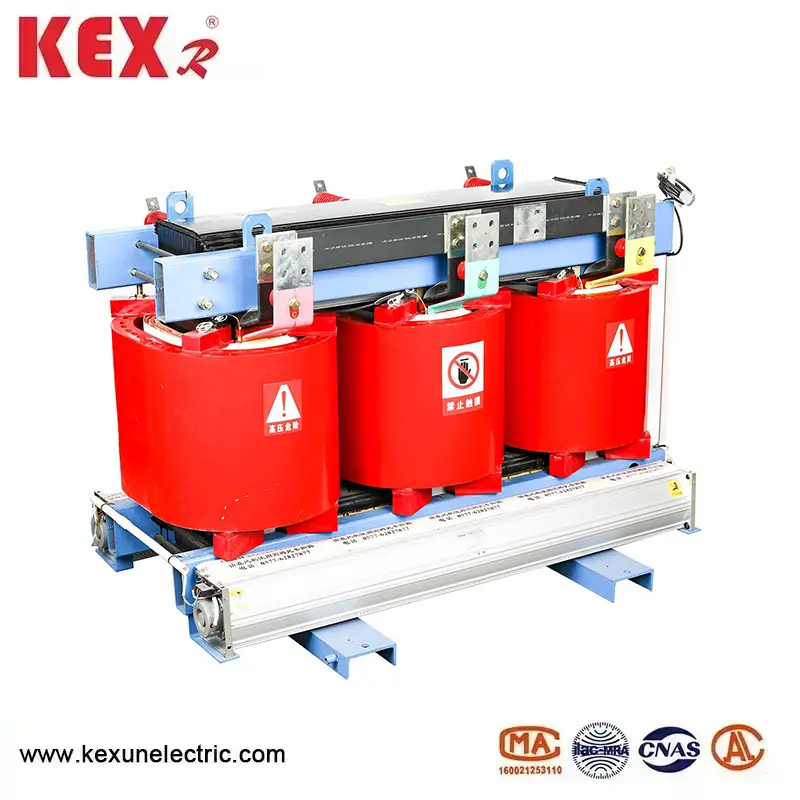

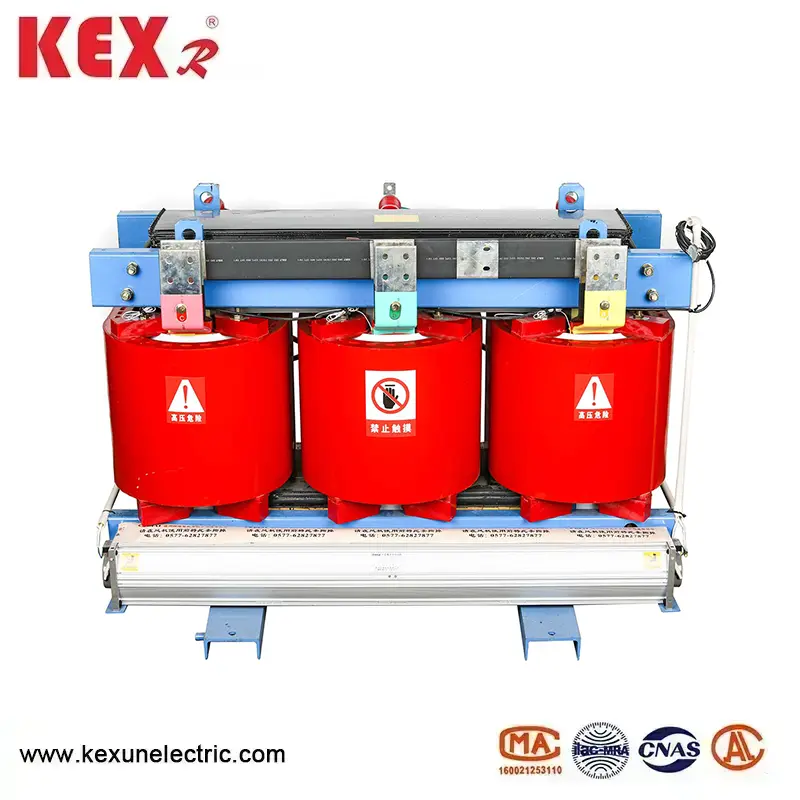

Hars geïsoleerde droge-type transformator

● Componenten van SCB10-type hars geïsoleerde droge-type transformator

◆ Kern van hars geïsoleerde droge-type transformator

De ijzeren kern is gemaakt van geïmporteerde hoogwaardige koudgerolde siliciumstaalplaten, met een volledig hellende gewrichtsstructuur. De kernkolom is vastgebonden met niet-geweven lijmband van F-grade en het oppervlak van de ijzeren kern is ingekapseld met epoxyhars om no-load-loss, no-load stroom en ijzeren kernruis te verminderen, de klemmen en bevestigingsmiddelen hebben een speciale oppervlaktebehandeling ondergaan om de uiterlijk kwaliteit van het product verder te verbeteren.

◆ Laagspanningswikkeling

De hars geïsoleerde droge-type transformator's laagspanningswikkeling neemt een foliestructuur aan, die het probleem van de axiale helixhoek oplost bij het gebruik van draadwikkeling, waardoor de bochten evenwichtiger worden. Tegelijkertijd neemt de spoel een axiaal koelluchtkanaal aan, waardoor het warmtedissipatievermogen wordt verbeterd. TDMD EPOXY RESIN PREPREG wordt gebruikt tussen de kronkelende lagen en het geheel is genezen en gevormd.

◆ Hoogspanning wikkelt de SCB10-serie hars geïsoleerde droge-type transformator

De hoogspanningswikkeling is vacuüm gegoten met epoxyhars met vulstoffen, waardoor de lokale ontlading aanzienlijk wordt verminderd en de elektrische sterkte van de spoel wordt verbeterd. De binnen- en buitenmuren van de wikkeling worden ingediend met glasvezelgaasplaten, waardoor de mechanische sterkte van de spoel wordt verbeterd en het vermogen van het product om te weerstaan ​​om te weerstaan ​​om te weerstaan, scheurt de coll nooit.

◆ Fabricageproces

De spiraal van SCB10-type hars geïsoleerde droge-type transformator wordt gewikkeld op een zeer nauwkeurige wikkelmachine en de laagspanningswikkeling neemt een folieresstructuur aan. Wanneer de transformatorcapaciteit groot is, is er een ventilatiekanaal. Nadat de wikkeling is voltooid, wordt het vacuümdrogen uitgevoerd en wordt het gehele pouring- en uithardingsproces volledig bediend volgens de procesvereisten, alle processen moeten strikt worden gecontroleerd en aangepast volgens de situatie. Het precisieproductieproces van gieten zorgt ervoor dat de spoel geen bubbels of leegingen heeft, wat resulteert in hoge kwaliteit werking van de transformator.

◆ Temperatuurregelsysteem en luchtkoelsysteem

De cross-flow top blazende koelventilator wordt aangenomen, die de kenmerken heeft van lage ruis, hoge luchtdruk en mooi uiterlijk, waardoor de overbelastingscapaciteit van het SCB10-type hars geïsoleerd van het droge-type transformator wordt verbeterd. De temperatuurregeling neemt een intelligente temperatuurregelaar aan, die de veiligheid en betrouwbaarheid van de transformatiereactie verbetert.

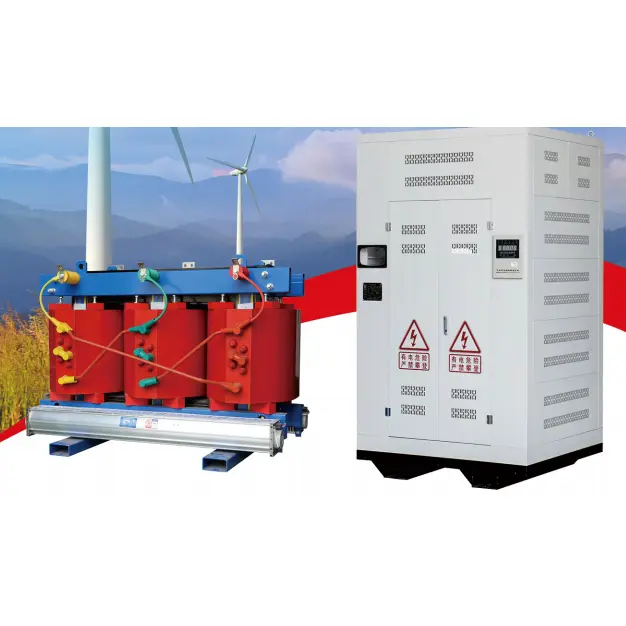

◆ Bescherm de behuizing en uitvoerbus

De beschermende schaal biedt verdere veiligheidsbescherming voor de transformator, met beschermingsniveaus van IP20, LP23, enz., Het schaalmateriaal omvat koud gerolde stalen plaat, roestvrijstalen plaat, enz. Voor gebruikers om uit te kiezen, lage spanning uitgaande lijnen gebruiken standaardbusbars, zowel zij- als top-uitgaande lijnen kunnen worden gebruikt en speciale uitgaande methoden kunnen ook worden ontworpen voor gebruikers.

◆ De uitgaande lijnmethode van transformator

Conventionele uitgaande lijnen, standaard ingesloten busbars en standaard zijde -uitgaande lijnen kunnen worden vervaardigd volgens verschillende interfaceformulieren, en speciale uitgaande methoden kunnen ook worden ontworpen volgens gebruikersvereisten.

◆ Gerelateerde normen en parameters

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Nominale hoge spanning: 10 (11,10,5,6,6,6,3,6) KV

Nominale lage spanning: 0,4 kV

Verbindingsgroep: Dyn11 of Yyno

Hoogspanningstapbereik: + 5 of + 2x2,5%

Isolatieniveau: LL75AC35/Li0AC5

Frequentie: 50Hz

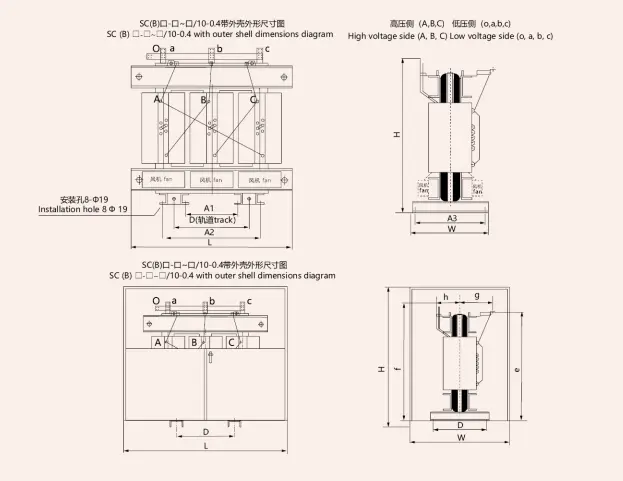

◆ Uiterlijk en installatiedimensie van het SCB10-type hars geïsoleerde droge-type transformator

◆ Technische parameters van 10KV SCB10 Type hars geïsoleerde droge-type transformator
