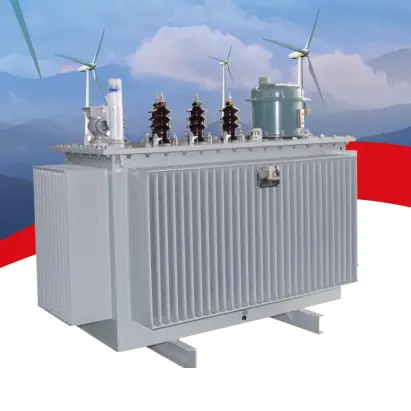

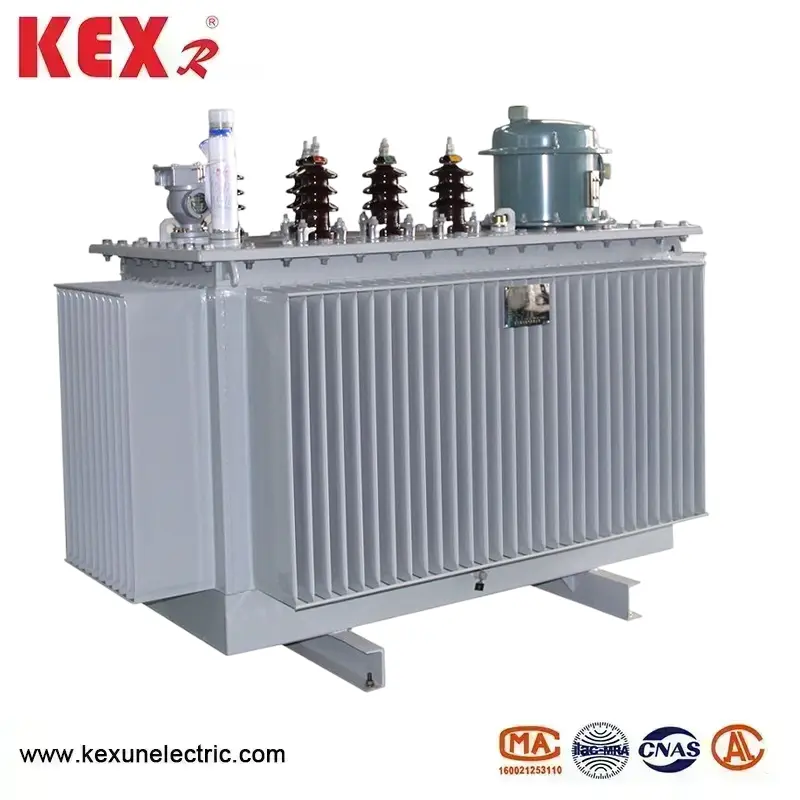

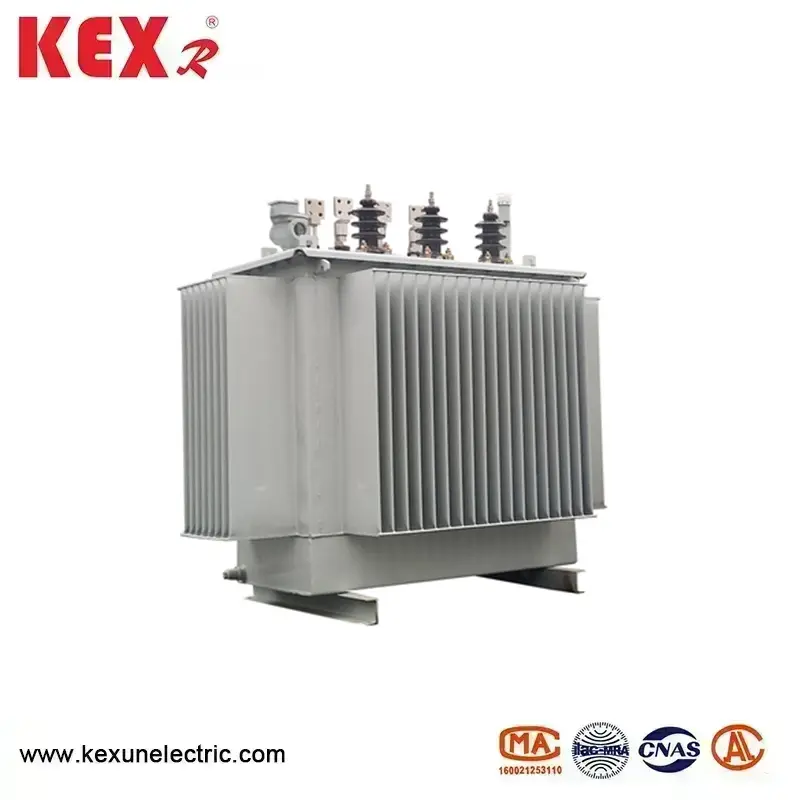

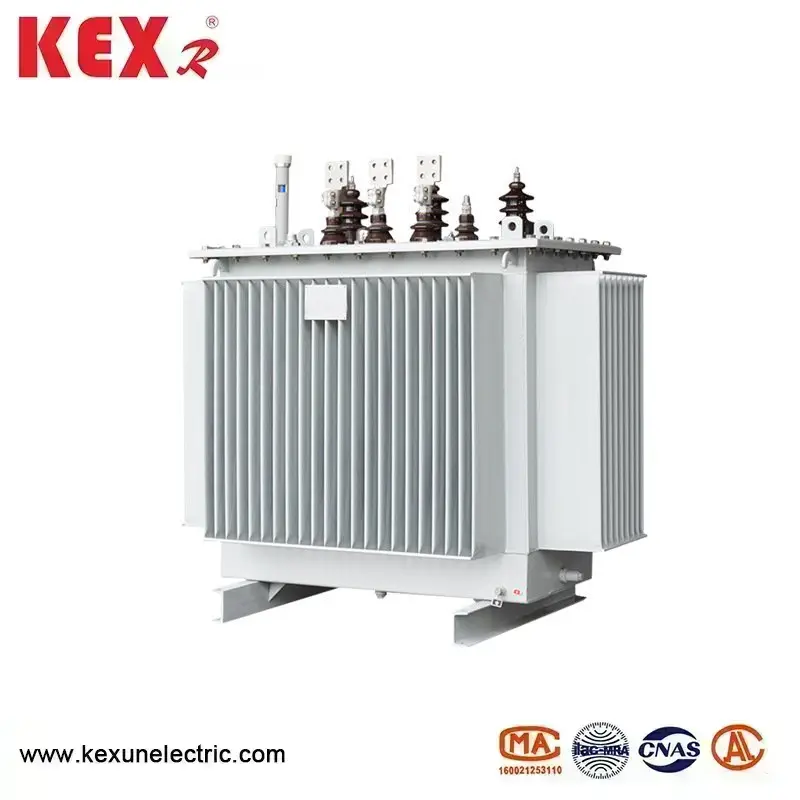

Hoogspanning Regulerende transformator

● Hoogspanning Regulering van de belangrijkste kenmerken van de transformator

▶ Het totale apparaat heeft een grote capaciteit, laag verlies, klein formaat en is gemakkelijk te installeren en te onderhouden;

▶ Pas automatisch het versnelling van de driefasige op de laadtapwisselaar aan door spanningswijzigingen te volgen, met betrouwbare werking en hoogspanningsaanpassingsnauwkeurigheid

▶ De spanningsreferentie, actievertraging, toegestane bereik en frequentielimiet kunnen indien nodig worden aangepast en de parameterinstellingen zijn flexibel en handig;

▶ Toon het aantal versnellingsacties en het huidige versnelling van de SVR op load tap wisselaar, met indicaties voor de hoogste en laagste versnelling

▶ uitgerust met versnellingsbeperking en ondergrensbescherming, actietijdslimietfunctie, waardoor de betrouwbaarheid van het product effectief wordt verbeterd

▶ De controller heeft over spanning en onder spanningsbeveiligingsfuncties. Wanneer de lijn zich in een overspanning of onder spanningsstatus bevindt. De controller vergrendelt automatisch; Zorg voor een veilige werking van op load tap Changers

▶ De controller hanteert industriële kwaliteitscontrolchips, die een hoge betrouwbaarheid, een sterk anti-interferentievermogen hebben en zich kunnen aanpassen aan harde buitenomgevingen;

▶ De hoogspanningsregulerende transformator belangrijkste kenmerken uitgerust met RS485 communicatie -interface, de parameters van de controller kunnen worden bekeken en gewijzigd binnen 30 meter vanaf het installatiepunt via de draadloze communicatiemodule.

▶ Wolk- of SM -kaart afstandsbediening kan ook worden toegevoegd.

● Gebruik van omstandigheden voor hoogspanningsregeling die transformator reguleert

▶ Hoogte: ≤ 2000m

▶ Omgevingstemperatuur: -25 ° C ~+45 ° C

▶ Relatieve vochtigheid: minder dan 90%

▶ Vervuilingspreventiecapaciteit: niveau LLL

▶ Installatie -helling: <2%

 Er is geen vervuiling of corrosief medium rond het apparaat dat de isolatieprestaties ernstig beïnvloedt, en er is geen brand- of explosiegevaar op de werkplek en geen ernstige trillingen.

● Hoge spanning Regulerende transformator voldoen aan de normen

◆ Normen voor productieontwerp

▶ JB8749-1998 Algemene technische vereisten voor spanningsregelaars

▶ GB1094-2013 Power Transformers

▶ GB/T6451-2008 Technische parameters en vereisten voor driefasige OI ondergedompelde vermogenstransformatoren

▶ Richtlijnen voor de selectie van stroomtransformatoren (GB/T17468-1998) GB10230-2007 op load tap Changer

▶ Richtlijnen voor de toepassing van op Load Tap Changers (GB/T1058-1989) o DL/T572-2010 0 Perating ▶ Voorschriften voor vermogenstransformatoren

◆ Basisnormen voor gebruik

De installatiepuntspanning van de SVR-lijnautomatische spanningsregelaar voldoet aan de vereisten van de nationale standaard GB/T12325-2008 voor voedingspanningsafwijking: de som van de absolute waarden van de positieve en negatieve afwijkingen van de voedingspanning van 35KV en hierboven zal niet meer dan 10% van de rated voltage; De toegestane afwijking van driefasige voedingsspanning van 20 kV en lager is + 7% van de nominale spanning; De toegestane afwijking van 220V enkele fase voedingsspanning is+7% en -10% van de nominale spanning.

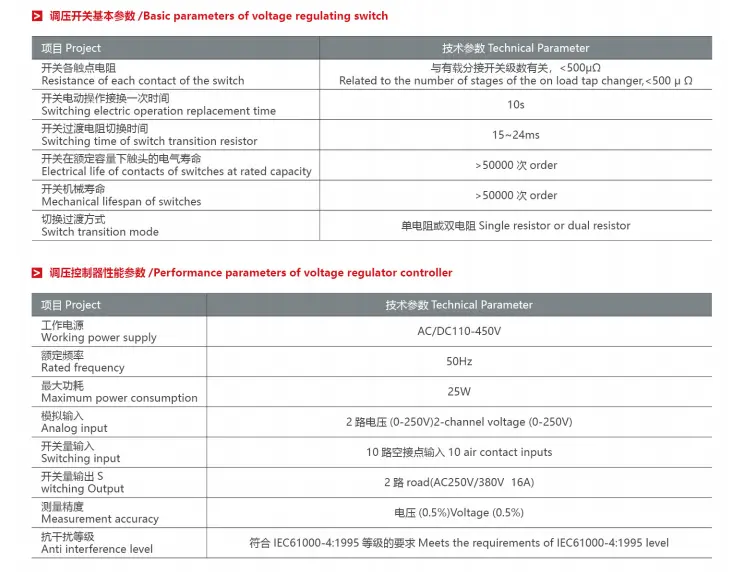

◆ Technische parameters van SVR Type Hoge spanning Regulerende transformator

● SVR Type Hoogspanning Regulering van de installatie -instructies voor transformator

1. De installatie van het product is de verantwoordelijkheid van de gebruiker en de leverancier kan after-sales servicepersoneel naar de site sturen voor begeleiding.

2. Nadat de apparatuur op zijn plaats is, moet een aardingsdraad worden gebruikt voor aarding met meerdere punten. De aardingsweerstand mag niet hoger zijn dan 4 ohm, en de diepte van het ondergrondse ondergronds lichaam moet voldoen aan de aardingseisen van de stroomvoorschriften.

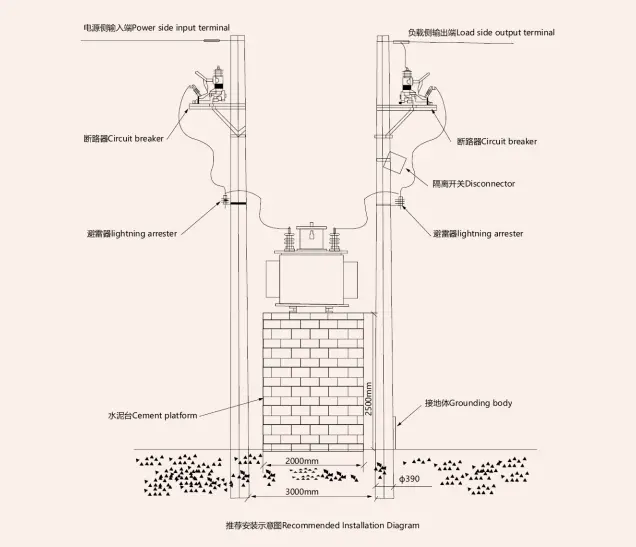

Het installatiereferentiediagram is als volgt:
