Driepolige buiten-Vcb

ZW7-40.5 type Driepolige vcb voor buiten Producteigenschappen

Extreem hoge betrouwbaarheid

Volledig onderhoudsvrij gedurende de gehele levensduur.

Heeft een hoge mechanische levensduur en elektrische levensduur.

De hele machine is klein van formaat, licht van gewicht en eenvoudig te installeren.

Gebruiksomstandigheden van type ZW7-40.5 Driepolige buitenvcb

¨ Omgevingstemperatuur: -30℃~60℃;

¨ Hoogte: minder dan 3000 m;

¨ Windsnelheid: ≤34m/s;

¨ Trillingen of grondbewegingen van buiten de schakelapparatuur en besturingsapparatuur kunnen worden genegeerd.；

¨ Vervuilingsgraad: Ⅳ;

¨ Opslagtemperatuur: -40℃~85℃。

1.2 Technische parameter van ZW7-40.5 type Driepolige buitenvcb

Belangrijkste technische parameter van stroomonderbreker

Belangrijkste mechanische parameter van stroomonderbreker

Structuur en werkingsprincipe van stroomonderbreker

ZW7-40.5 Driepolige buitenvcb bestaat hoofdzakelijk uit een geïntegreerde magnetische pool, stroomtransformator, bedieningsmechanisme en doos. Dit type stroomonderbreker is geminiaturiseerd en de behuizing is gemaakt van een hoogwaardige roestvrijstalen doos. De stroomtransformator kan worden geselecteerd op basis van de behoeften van de gebruiker.

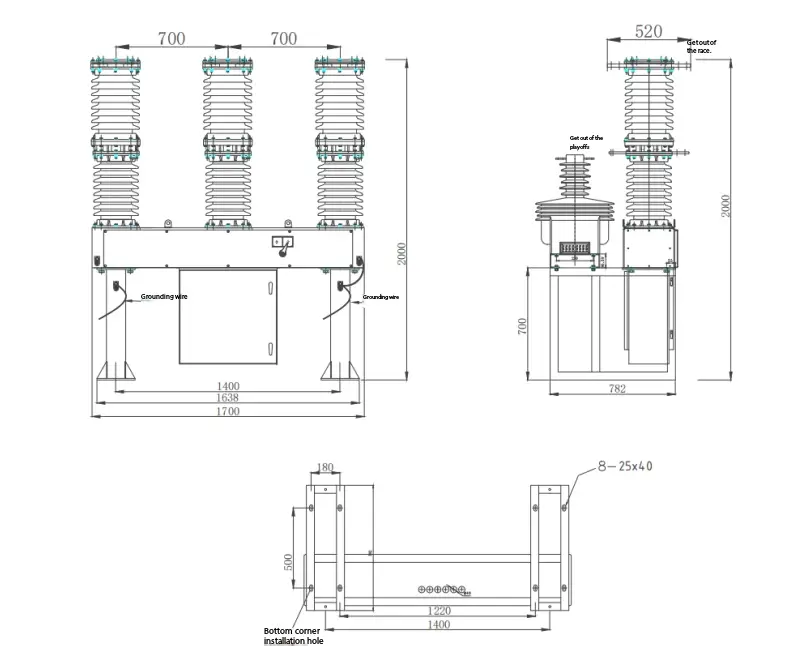

ZW7-40.5/overzichtstekening stroomonderbreker

ZW7-40.5 Driepolige buitenvcb en zijn intelligente besturingscombinatie. De aan-uit-bediening van de schakelaar kan lokaal worden gerealiseerd, maar kan ook op afstand worden bediend via de communicatie-interface. Andere informatie over de stroomonderbreker kan ook naar het controlecentrum worden verzonden en het communicatiekanaal kan kabel, glasvezel, GPRS/CDMA, GSM, enz. zijn.

Werkingsprincipe van stroomonderbreker

3.1 Boogblusprincipe:

ZW7-40.5 Driepolige vcb voor buiten gebruikt een vacuümonderbreker en vacuüm wordt gebruikt als boogdovende en isolatiemedium, dat een extreem hoge vacuümgraad heeft. Wanneer de bewegende en statische contacten worden uitgeschakeld met elektriciteit onder invloed van het bedieningsmechanisme, ontstaat er een vacuümboog tussen de contacten. Tegelijkertijd zal, vanwege de speciale structuur van de contacten, ook een geschikt longitudinaal magnetisch veld worden gegenereerd in de opening tussen de contacten, waardoor de vacuümboog diffuus blijft en de boog gelijkmatig over het contactoppervlak wordt verdeeld om te branden, om een ​​lage boogspanning te behouden. Wanneer de stroom op natuurlijke wijze nul overschrijdt, kunnen de resterende ionen, elektronen en metaaldamp binnen microseconden worden gecombineerd of gecondenseerd op het contactoppervlak en het schild. Omdat het longitudinale magnetische veld wordt gebruikt om de vacuümboog te regelen, heeft de vacuümstroomonderbreker een sterk en stabiel vermogen om de stroom te onderbreken.

3.2 Opslag van elektrische energie: de motor werkt het uitgaande koppel op het rondsel van het mechanisme en brengt dit over naar het grote tandwiel op de spil, waardoor de krukarm wordt aangedreven en de sluitveer energie opslaat. Wanneer de schroef op de crankarm op de rijschakelaar drukt, wordt de stroomtoevoer naar de motor afgesloten en is de opslag van veerenergie voltooid.

3.3 Handmatige energieopslag: de uitgaande as van dat rotatiemechanisme brengt het rotatiekoppel over op het grote tandwiel dat volledig in ingrijping is met het kleine tandwiel via het rondsel op de uitgaande as, waardoor de krukarm wordt aangedreven om te roteren, zodat de sluitveer energie kan opslaan.

3.4O werking van de sluitende elektromagneet: nadat het mechanisme het sluitsignaal ontvangt, beweegt de bewegende ijzeren kern van de sluitende elektromagneet naar boven, waardoor de sluithendel omhoog wordt geduwd, zodat de sluitende halve as tegen de klok in draait. Laat de beperking op de sluitgrendel los. Tegelijkertijd draait de sluitgrendel tegen de klok in onder de druk van de rol, waardoor het onderhoud van de energieopslag wordt vrijgegeven. De nok op de hoofdas genereert een slagkracht als gevolg van de samentrekkingskracht van de sluitveer en raakt de tuimelaar op de handmatige energieopslagas (dat wil zeggen de uitgaande as), die via de drijfstang naar de schakelaar wordt overgebracht, waardoor de sluiting wordt voltooid.

3.5 Handmatige bediening: Wanneer de schakelvork die op de sluitende halve as is geïnstalleerd, tegen de klok in draait, drijft deze de sluitende halve as aan om tegen de klok in te draaien. Om hetzelfde effect te bereiken als de werking van de sluitende elektromagneet.

3.6 Hersluitingsoperatie: nadat het mechanisme de energie van de energieopslagveer heeft vrijgegeven, voltooit het de sluitingsoperatie. In de gesloten toestand voert het mechanisme opnieuw de energieopslagoperatie uit. Nadat de energieopslagoperatie is voltooid, bevindt het mechanisme zich in de gesloten energieopslagstatus en zodra het juiste signaal is ontvangen, kan het mechanisme een automatische hersluitingsoperatie realiseren.

3.7 Werking van de remvrijgave-elektromagneet: nadat het mechanisme het remvrijgavesignaal ontvangt, beweegt de bewegende kern van de remvrijgave-elektromagneet naar boven, waardoor de remvrijgavehendel omhoog wordt gedrukt, zodat de remvrijgave-as tegen de klok in draait. Maak de vergrendeling op de remontgrendelingshendel los. Tegelijkertijd draait de remontgrendelingsgrendel tegen de klok in onder de druk van de rol, en draait de tuimelaar tegen de klok in als gevolg van de kracht van enkele remveren in de schakelaar, waardoor de remvrijgavehandeling wordt voltooid.

3.8 Handmatige bediening: Wanneer de op de halve remas gemonteerde vork tegen de klok in draait, drijft deze de halve remas aan om tegen de klok in te draaien, waardoor hetzelfde effect wordt geproduceerd als de werking van de remelektromagneet. 3.8 Handmatige bediening: Wanneer de vork gemonteerd op de halve remas tegen de klok in draait, drijft deze de halve remas aan om tegen de klok in te draaien, waardoor hetzelfde effect wordt geproduceerd als de werking van de remelektromagneet.

3.9 Overstroomuitschakeling: wanneer de overstroomspoel in de overstroomuitschakeling de gespecificeerde uitschakelstroom passeert, treedt de elektromagneet in werking en drukt de duwstang op de uitschakelhendel. Laat de halve as tegen de klok in draaien, laat de beperking op de remgrendel los, waardoor hetzelfde effect wordt geproduceerd als de werking van de rem-elektromagneet, en voltooi de overstroomuitschakeling van de stroomonderbreker.

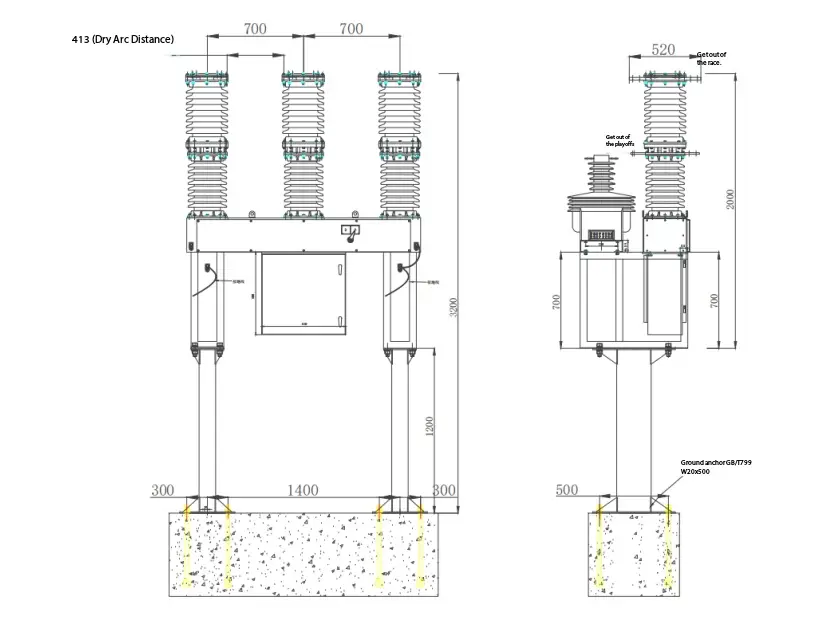

Driepolige vcb voor buiten Installatieschema
