AIS SwitchGear

KXHXGN-12 Type AIS SwitchGear geproduceerd door KeXR, een leverancier van stroomoverdracht en distributieapparatuur in China, is een 12kV gas-geïnsuleerde ringnetwerkkast (C-GIS) met milieubeschermingsgas (zoals droge lucht, stikstof of gemengd gas) als isolatiemedium, die geschikt is voor ringnetwerkvoeding, terminale stroomvoorziening en kleine scales van distributiesetwerken.
Model: KXHXGN-12
Merk: Kexr

Stuur onderzoek

Productomschrijving

● Hoofdkenmerk van AIS SwitchGear

(1) Voordelen van milieubescherming

◆ Vrije SFGA's: AIS Switchgear neemt droge lucht, stikstof of nieuw milieubeschermingsgas (zoals G, Airplus®, enz.) Gebruikt, die in overeenstemming zijn met EU F-GAS-voorschriften en het "dubbele koolstof" -beleid van China.

◆ Lage koolstofemissie: vergeleken met SF Ring Network Cabinet, GWP (Global Warming Potential) benadert nul.

(2) Structureel ontwerp

◆ Modulair ontwerp: de AIS Switchgear -eenheid van inkomende lijn, uitgaande lijn, meting en PT kan worden uitgebreid.

◆ Omsloten structuur: het beschermingsniveau van AIS-schakelaar bereikt IP67, dat stofdicht, vochtbestendig en condensatie-proof, geschikt is voor een harde omgeving.

◆ Compacte maat: het bespaart ruimte dan AIS -ringnetwerkkast en is milieuvriendelijker dan traditionele SF₆ GIS.

(3) Intelligente opties

Intelligente monitoring (zoals DTU, online temperatuurmeting, gedeeltelijke ontladingsmonitoring, enz.) Kan worden geselecteerd om Internet of Things (IoT) toegang te ondersteunen en externe werking en onderhoud te realiseren.

● Technische parameters van de AIS Switchgear

◆ Stroomonderbrekerkast

Item				Eenheid	Gegevens
Nominale spanning				Kv	12
Nominale frequentie				Hz	50
Rated isolaatniveau	1min werkfrequentie bestand Spanning		Tot groud, fase tot fase	Kv	42
			Pauze		48
	Verlichtingsimpuls zijn bestand tegen spanning （piek）		Tot groud, fase tot fase	Kv	75
			Pauze		85
	1min vermogensfrequentie bestand tegen spanning van hulp/controlecircuit (naar grond)			Kv	2
Nominale stroom				A	630
Rated op korte termijn bestand tegen huidige （virtuele waarde）			Hoofdcircuit/aardingsschakelaar	de	25/4S
			Aardingscircuit	de	21.7/4S
Nominale piek bestand tegen stroom			Hoofdcircuit/aardingsschakelaar	de	63
			Aardingscircuit	de	54.5
Nominale kortsluitingstroom en tijden				ka/tijd	25/30
Rated kortsluiting Sluitingsstroom (piek)				de	63
Nominale kabellaadbreukstroom				A	25
Beoordelingssequentie van de Breaker O-0.3S-CO-180S-CO
Montaal leven		Breaker /Disconnector		Tijd	10000/3000
IP -graad		Verzegelde doos			IP67
		Swichgear Shell			IP4X
Gasdruk		Nominale gaslaadniveau (20 ℃, binddruk)		MPA	0.02
		Nominaal Gas Min Fuction Niveau (20 ℃, meetdruk)		MPA	0
Afdichtingsprestaties,		Jaarlijks lekkage		%/Jaar	≤0,05

◆ Laadschakelaarkast

Item			Eenheid	Gegevens
Nominale spanning			Kv	12
Nominale frequentie			Hz	50
Rated isolaatniveau	1min werkfrequentie bestand Spanning		Kv

	Verlichtingsimpuls zijn bestand tegen spanning （piek）		Kv

	1min vermogensfrequentie bestand tegen spanning van hulp/controlecircuit (naar grond)		Kv	2
Nominale stroom			A	630
Rated op korte termijn bestand tegen huidige （virtuele waarde）		Hoofdcircuit/aardingsschakelaar	De	25/4S
		Aardingscircuit	De	21.7/4S
Nominale piek bestand tegen stroom		Hoofdcircuit/aardingsschakelaar	De	63
		Aardingscircuit	De	54.5
Rated kortsluiting Sluitingsstroom (piek)		Laadschakelaar/aardingsschakelaar	De	63
Nominale actieve belastingonderbrekingsstroom			A	630
Rated gesloten lus onderbrekingsstroom			A	630
5% nominale actieve belastingonderbrekingsstroom			A	31.5
Nominale kabellaadbreukstroom			A	10
Rated Active Load Break Times			Tijd	100
Grondfoutstroom breken			Een/tijd	31.5/10
De laadstroom van lijnen en kabels wordt losgekoppeld onder de voorwaarde van de grondfout.			Een/tijd	17.4/10
Montaal leven	Breaker /Disconnector		Een/tijd	10000/3000
IP -graad	Verzegelde doos			IP67
	Swichgear Shell			IP4X
Gasdruk	Nominale gaslaadniveau (20 ℃, binddruk)		MPA	0.02
	Nominaal Gas Min Fuction Niveau (20 ℃, meetdruk)		MPA	0
Afdichtingsprestaties,	Jaarlijks lekkage		%/Jaar	≤0,05

● Implementatiestandaard van de AIS Switchgear

◆ Gemeenschappelijke technische vereisten van GB/T 1022-normen voor hoogspanningsschakelaars en controlegear. ◆ GB/T39063640.5KV AC metalen ingesloten schakelapparatuur en besturingsapparatuur.

◆ GB/T1985 Hoge spanning AC-isolatieschakelaar en aardingsschakelaar

◆ GB/T38043.6-40.5KV AC Hoogspanningsbelasting Schakelaar

◆ GB/T1984 Hoge spanning AC-stroomonderbreker

◆ GB/T4208 IP -code van shell -beschermingsniveau

◆ GB/T7354 Gedeeltelijke ontladingsmeting

◆ GB/T311.1 Isolatiecoördinatie Deel 1: Definitie, principes en regels

● Met behulp van de voorwaarden van de AIS -schakelaar

◆ Maximale temperatuur: +45 graden Celsius;

◆ Minimale temperatuur: -25 graden Celsius;

◆ Maximale temperatuur: (gemiddeld 24 uur) +35 graden Celsius;

◆ Maximale gemiddelde relatieve vochtigheid (24 uur 1: ≤ 95%; hoogte: ≤ 1500m; seismische capaciteit: 8 graden;

◆ Beschermingskwaliteit: geladen lichaamsafdichting IP67, schakelkast shell IP4X ；

◆ De omringende lucht moet niet duidelijk worden vervuild door corrosieve brandbaar gas en waterdamp.

◆ Er is geen frequente gewelddadige trillingsplaats en het ontwerp van de hardheid onder harde onderdelen voldoet aan allerlei eisen.

◆ Wanneer het wordt gebruikt onder normale omgevingscondities buiten GB/T3906, moet de gebruiker onderhandelen met Kexr

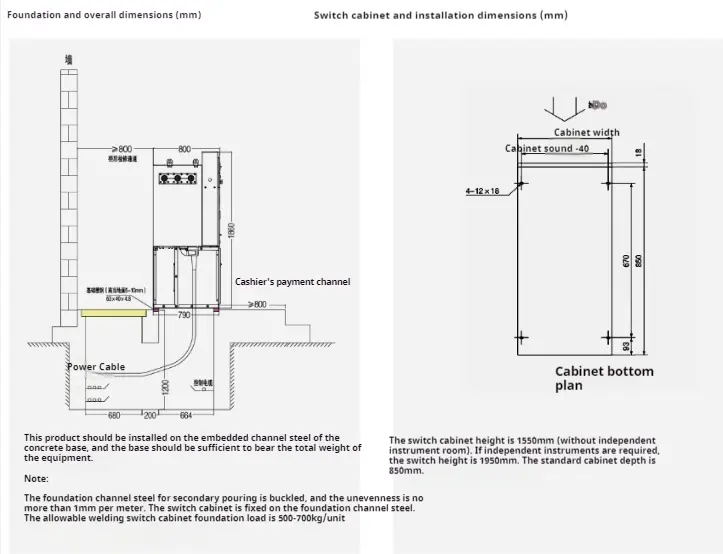

● Installatie -instructies

Ais Switchgear
