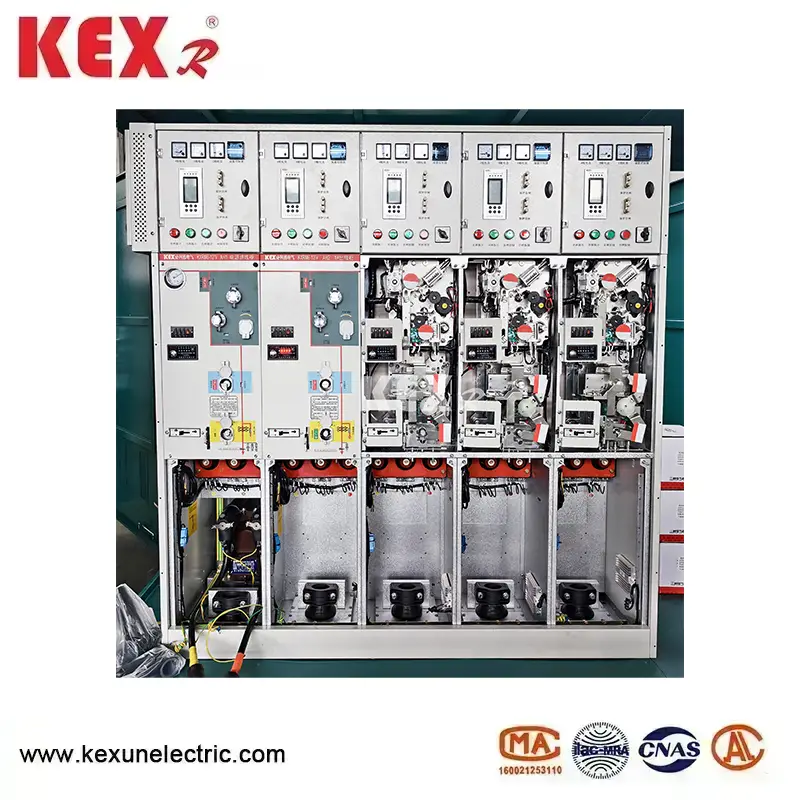

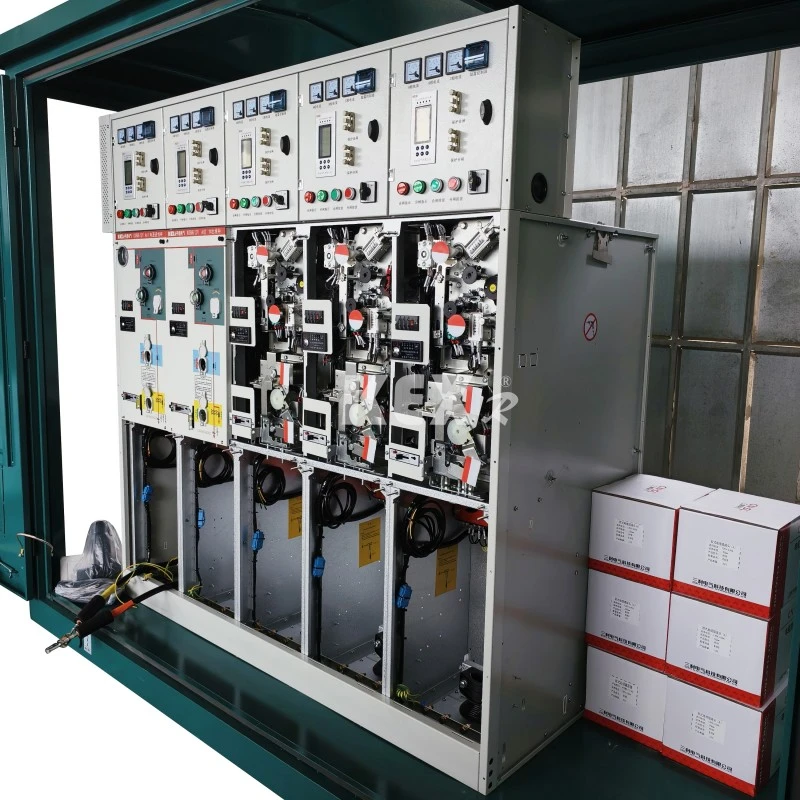

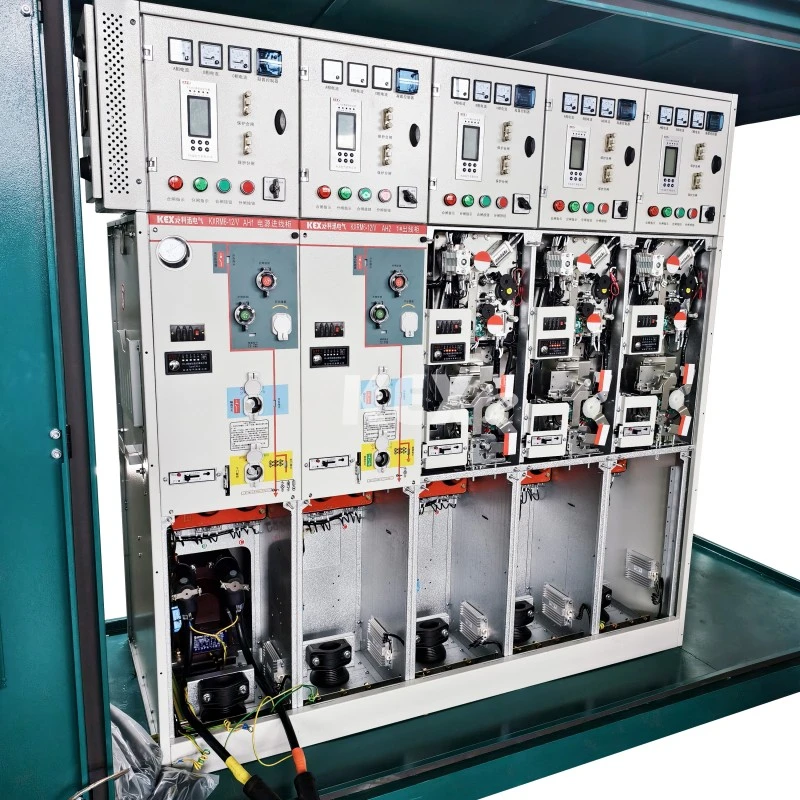

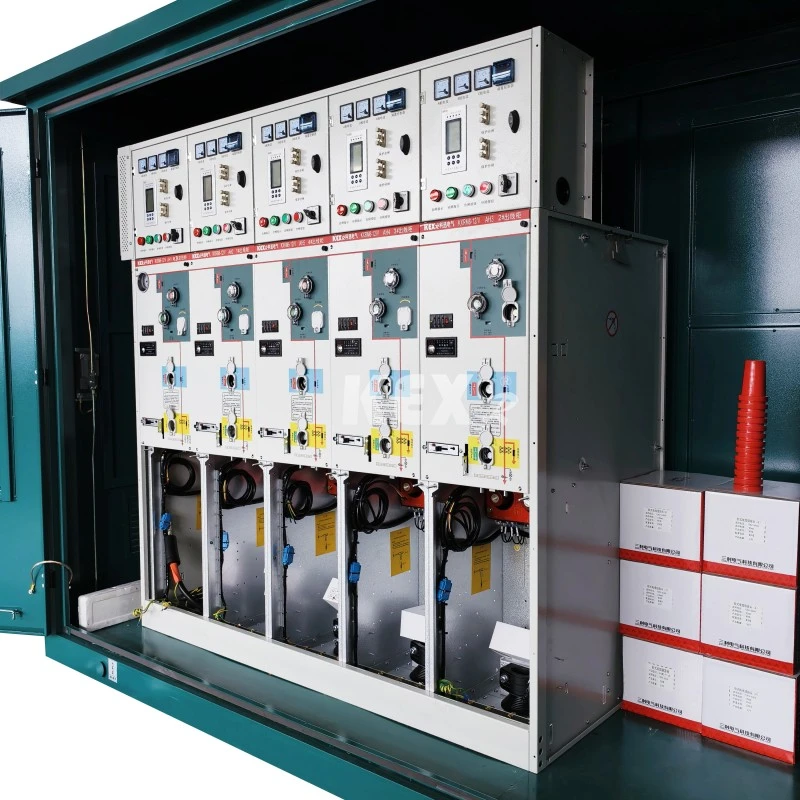

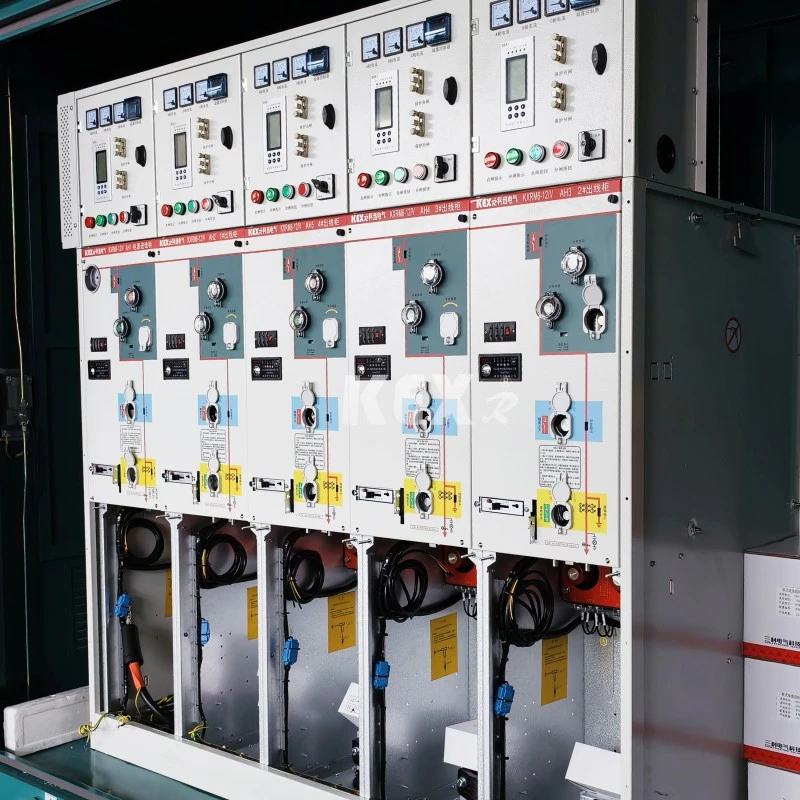

Gecombineerd type GIS-kast

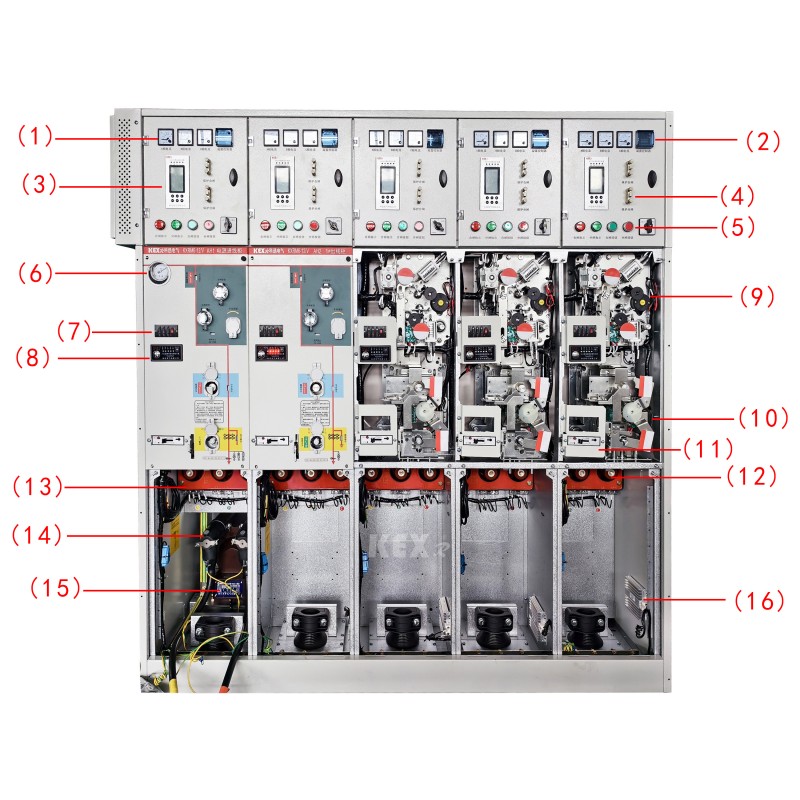

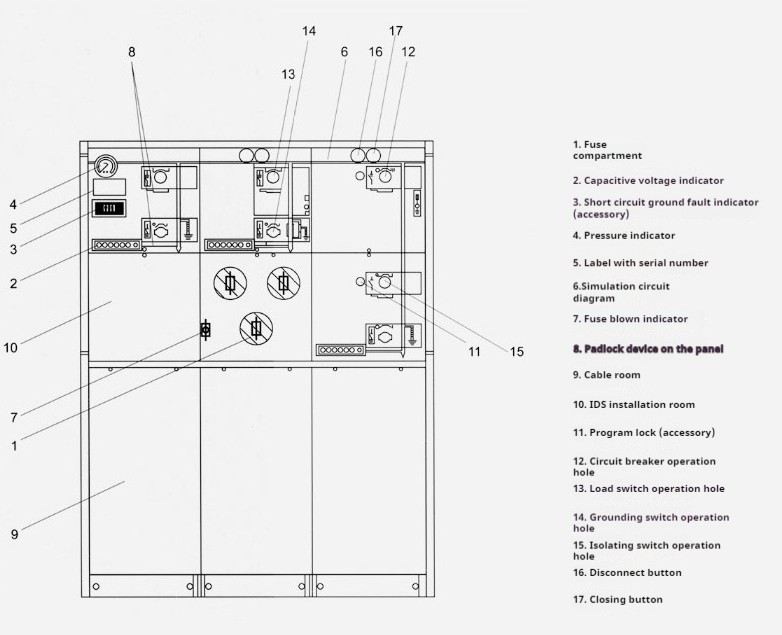

●Componenten

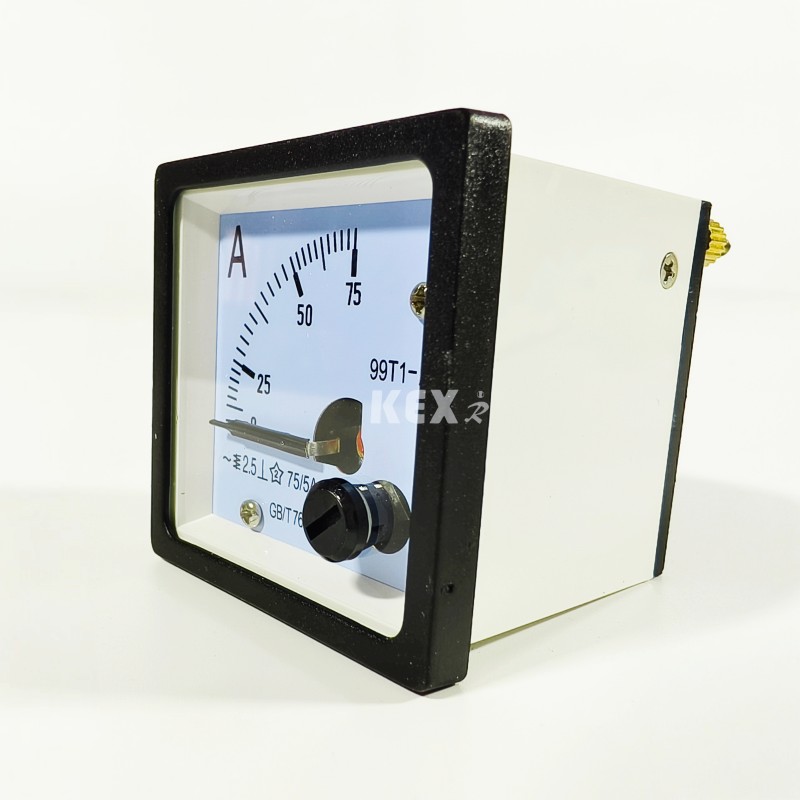

1. Ampèremeter

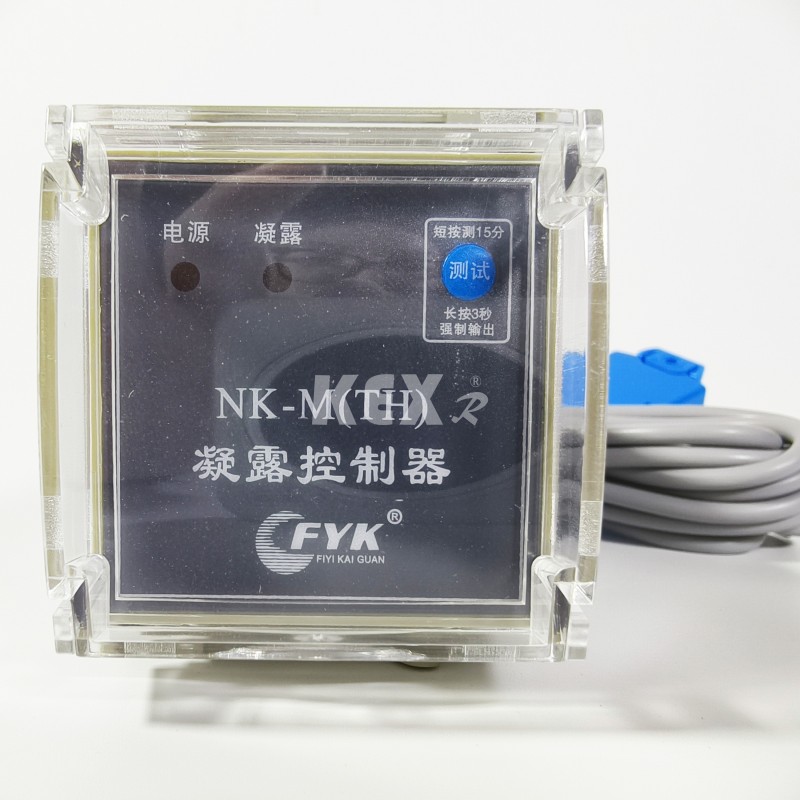

2.Condensatieregelaar

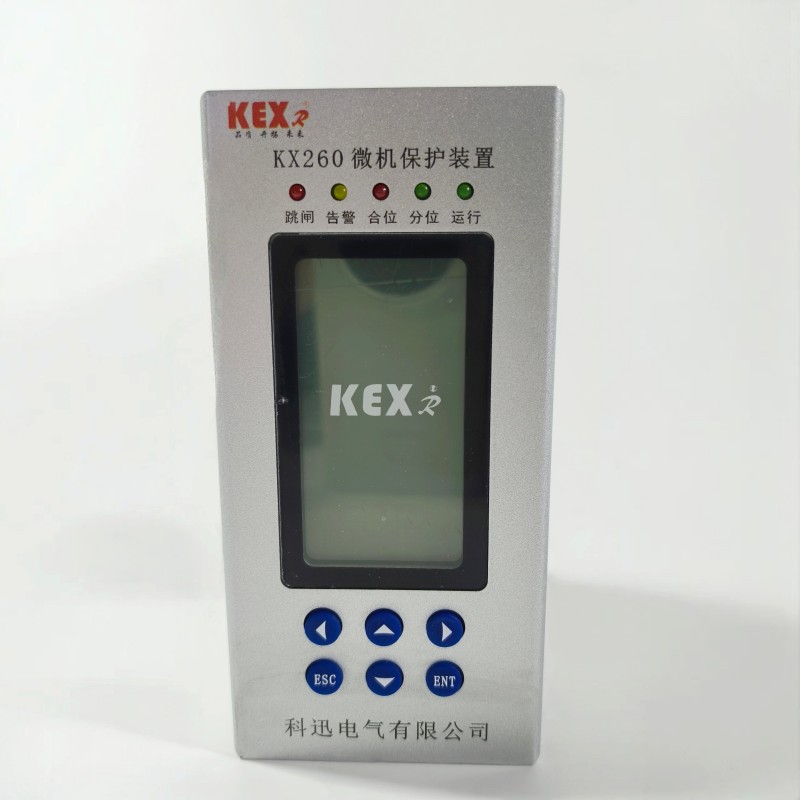

3. Microcomputerbeveiligingsapparaat

6. Barometer

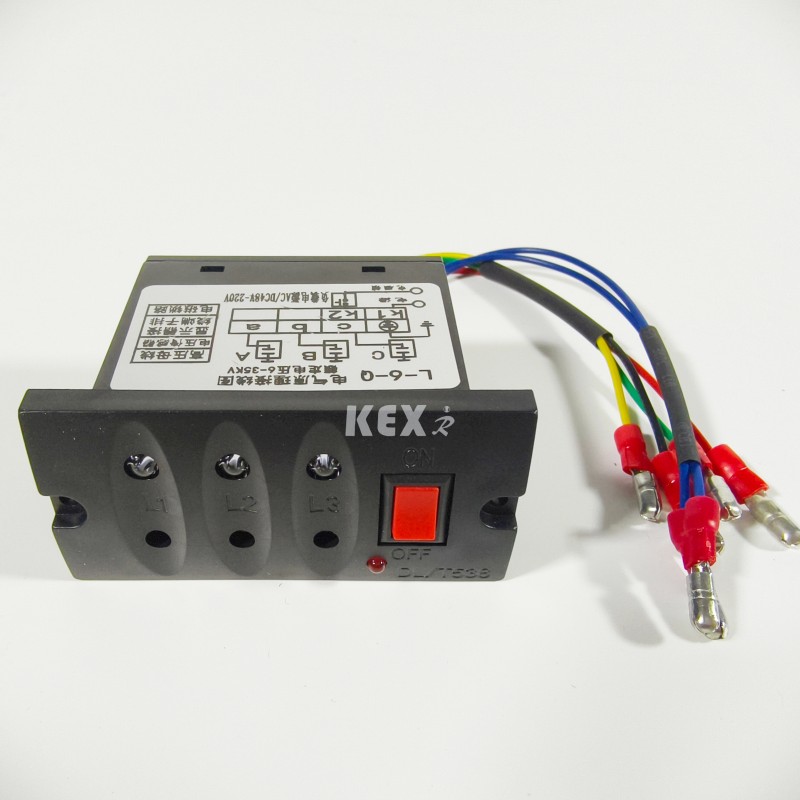

7. Opgeladen scherm

 8. Storingsindicator

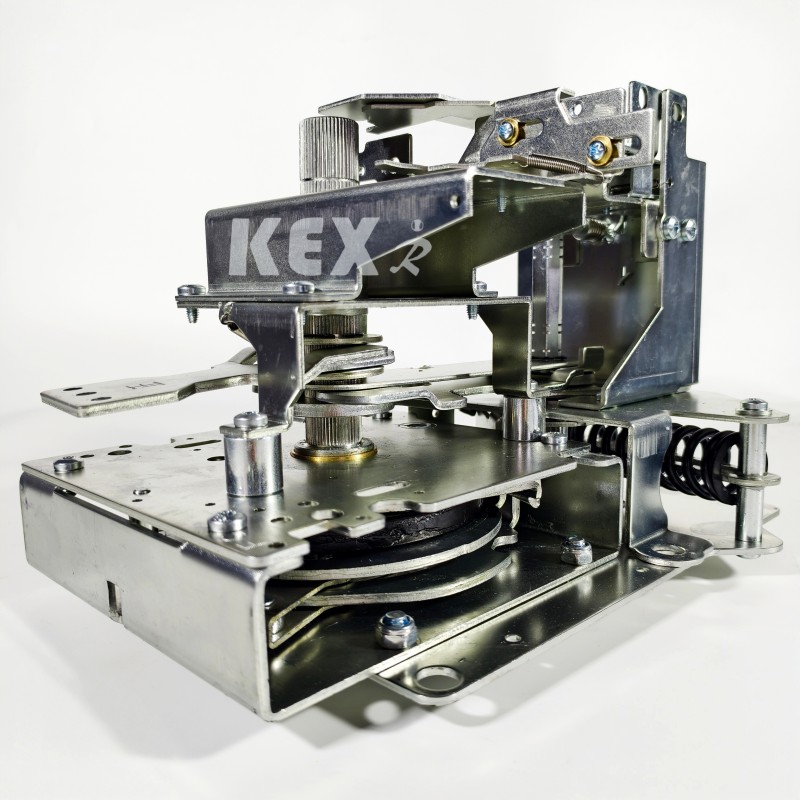

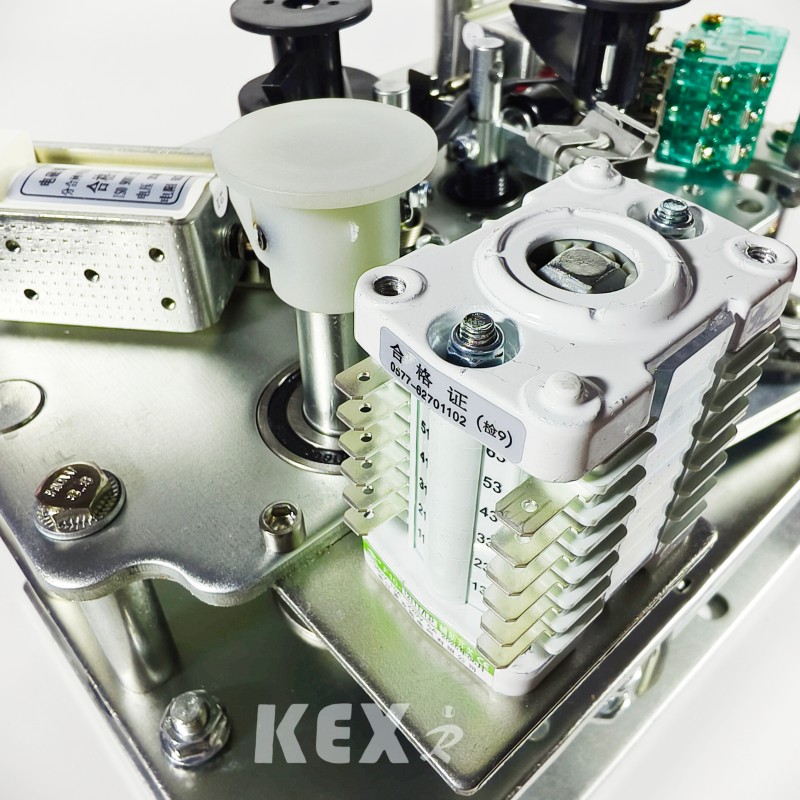

9. Elektrisch bedieningsmechanisme

10. Handmatig bedieningsmechanisme

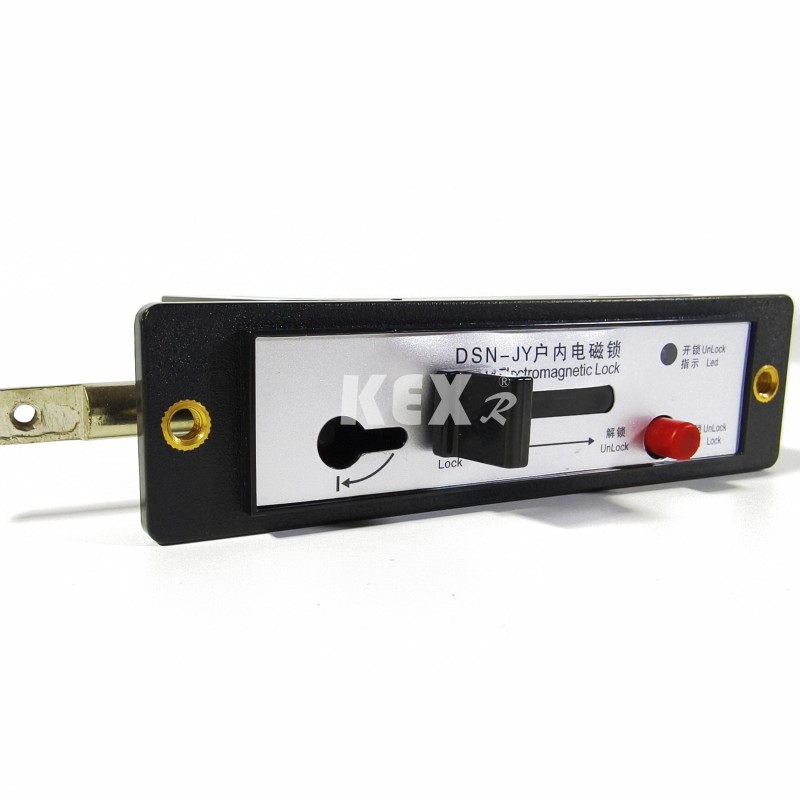

11. Elektromagnetisch slot

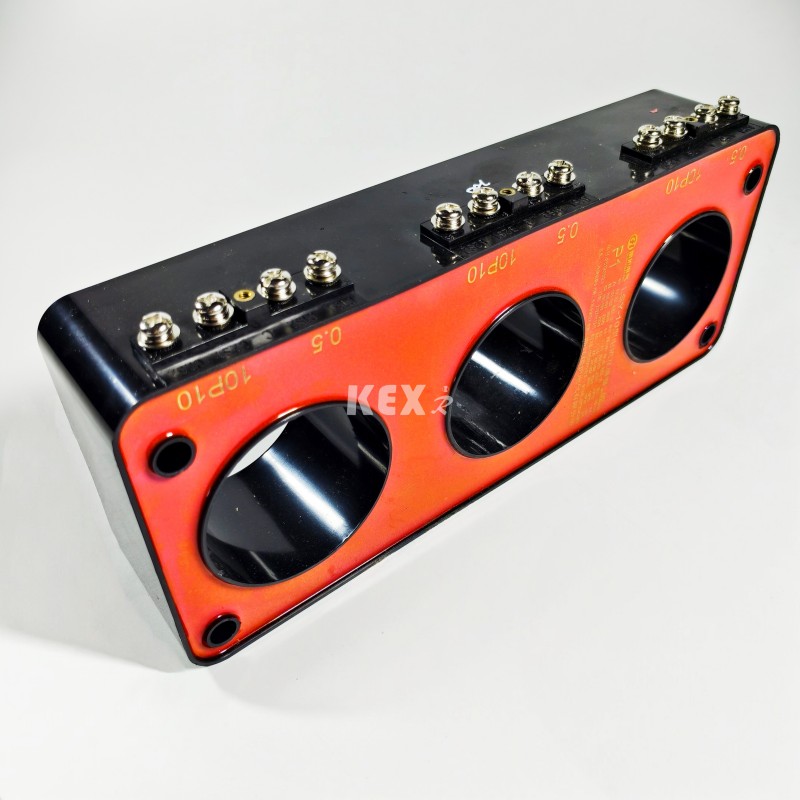

12~13. Huidige transformator

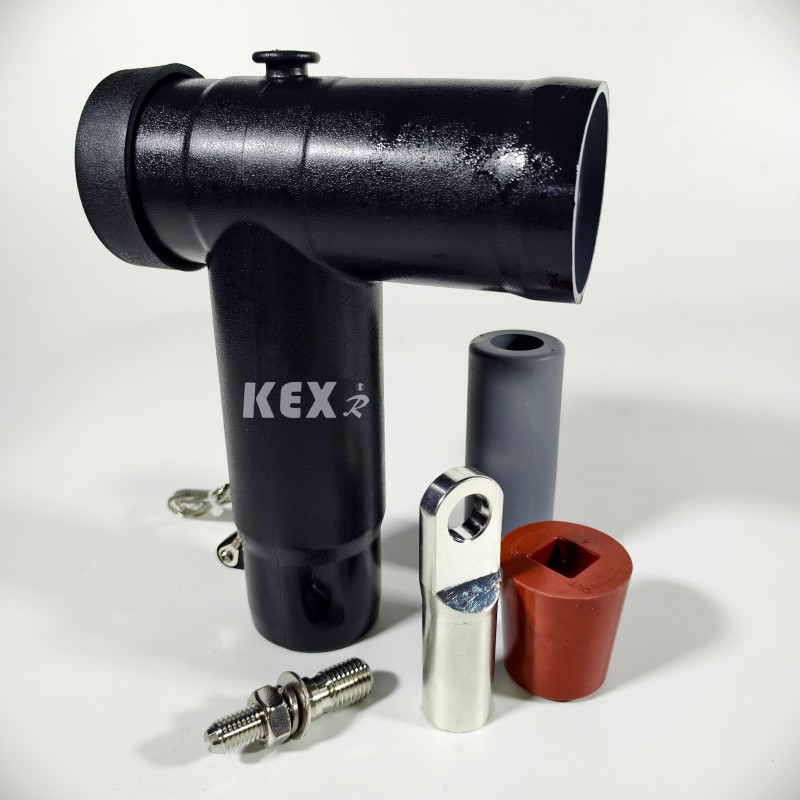

14. Kabelstekker

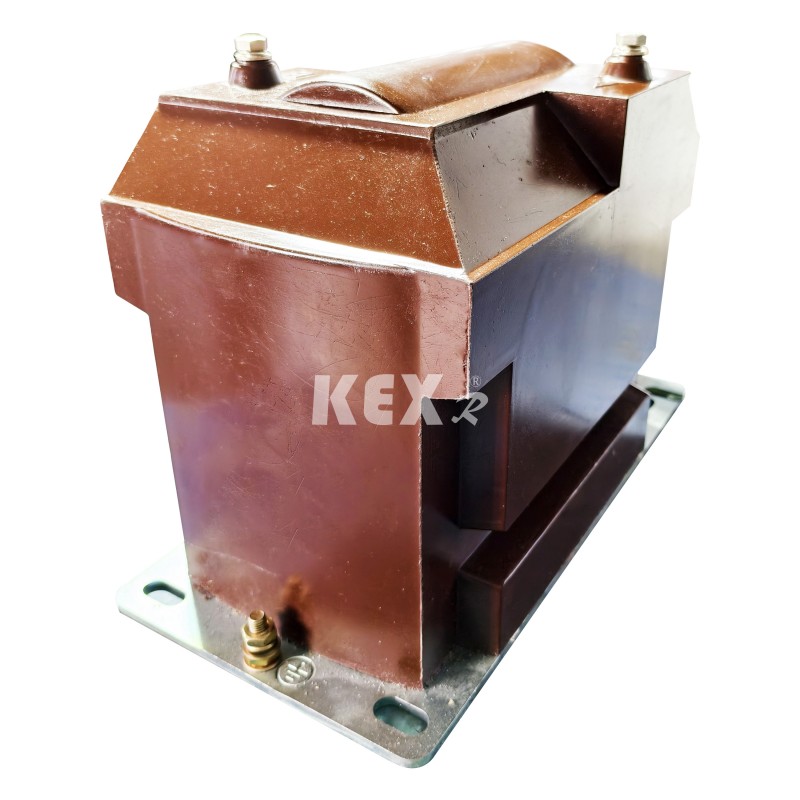

15. Spanningstransformator

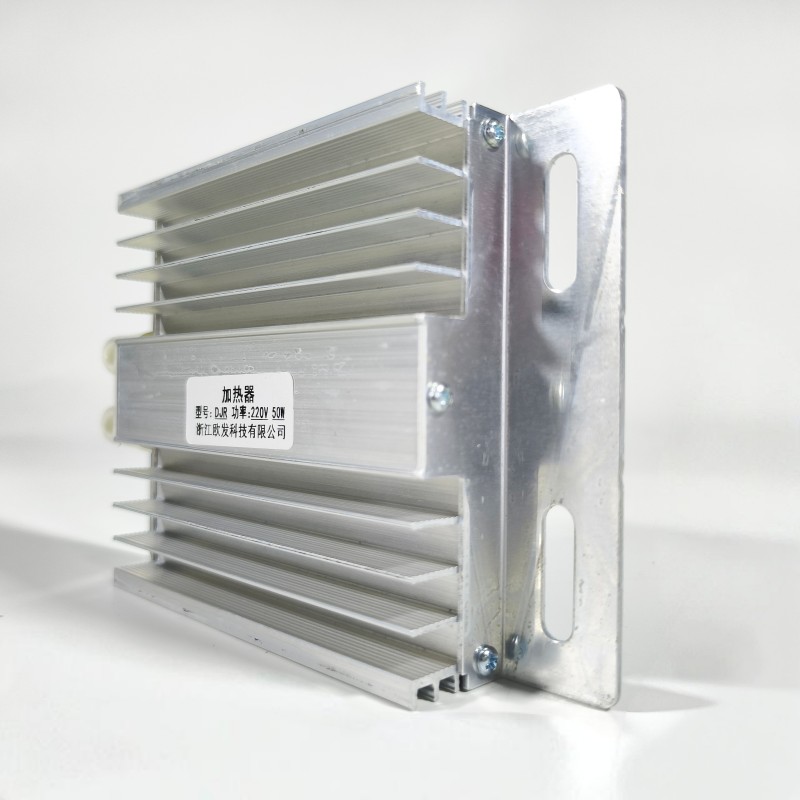

16. Verwarmingsplaat van aluminiumlegering

● Gebruiksvoorwaarden

KXRM6-12 Gecombineerd type GIS-kast is geschikt voor hoge en lage temperaturen (+40 ℃ ~ -40 ℃), vochtigheid, stof, zoutvervuiling, mijnen, grote hoogte (1000 m) en andere omgevingen. Kortstondige onderdompeling in water binnen 24 uur heeft geen invloed op het gebruik. Let op: Als de hoogte hoger is, geef dan de specifieke hoogte aan.

● Normen

KXRM6-12 Gecombineerd type GIS-kast voldoet aan de onderstaande normen

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 enz...

GB3804, GB3906, GB11022 enz...

● Belangrijkste voordelen

◆ SF6-gas in KXRM 6-12 gecombineerde GIS-kast wordt gebruikt als boogblus- en isolatiemedium.

◆ De schakelkast is volledig afgedicht en geïsoleerd; Rails, schakelaars en spanningvoerende delen zijn volledig ingesloten in een roestvrijstalen behuizing.

◆ De holte is gevuld met 1,4 bar SF6-gas en het beschermingsniveau bereikt IP67: het hele schakelaarapparaat wordt volledig niet beïnvloed door externe omgevingsomstandigheden, die de normale werking van de schakelaar kunnen garanderen, zelfs in extreme gevallen, zoals kortstondige onderdompeling in water, en het product is onderhoudsvrij.

◆ De schakelkast is voorzien van een perfect vergrendelingsapparaat met "vijf preventieve maatregelen", waardoor bedrijfsstoringen van personeel en apparatuur, die kunnen worden veroorzaakt door een menselijke fout, volledig worden geëlimineerd.

 ◆ Alle schakelkasten zijn voorzien van betrouwbare, veilige drukontlastingskanalen, die zelfs in extreme gevallen de persoonlijke veiligheid van operators kunnen garanderen.

 ◆ Kast is verdeeld in vaste unitcombinaties en uitbreidbare unitcombinaties.

◆ De kast komt meestal via de voorkant binnen en gaat eruit, en kan ook vanaf de zijkant worden verlengd of verlengd, afhankelijk van verschillende installatieposities.

◆ Het formaat van de kast is gemakkelijk te installeren en kan geschikt zijn voor plaatsen met weinig ruimte en slechte omgevingsomstandigheden.

◆ Kast kan worden uitgerust met elektrische, afstandsbedienings- en bewakingsapparatuur, afhankelijk van de verschillende behoeften van gebruikers.

● Voornamelijk technische parametertabel

OPMERKING¹:Afhankelijk van de nominale stroom van de zekering

OPMERKING²:Afhankelijk van de hoogspanningszekering

● Elke module van het gecombineerde type GIS-kast heeft de volgende configuratie

▶D-kastconfiguratie Zie "Kabelaansluitmodule zonder aardmes" voor standaardconfiguratie en kenmerken.

▶Configuratie van C-kast Zie "Belastingschakelmodule" voor standaardconfiguratie en kenmerken.

▶F-kastconfiguratie Zie "Vacuümschakelmodule" voor standaardconfiguratie en kenmerken.

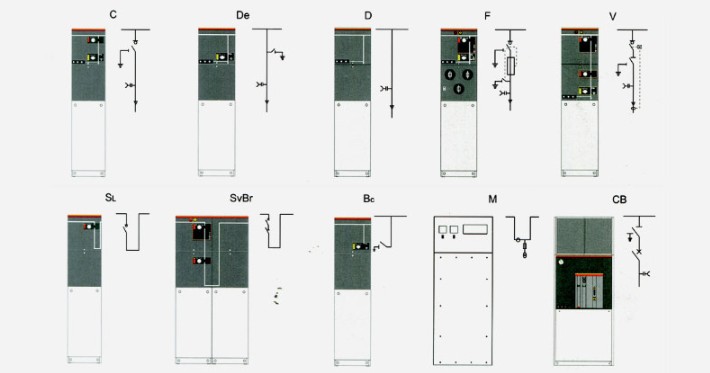

 De standaardcombinatie van de KX-RM6 gecombineerde GIS-kast kan ook de volgende configuraties bieden

▶Capacitieve spanningsindicator van inkomende bus

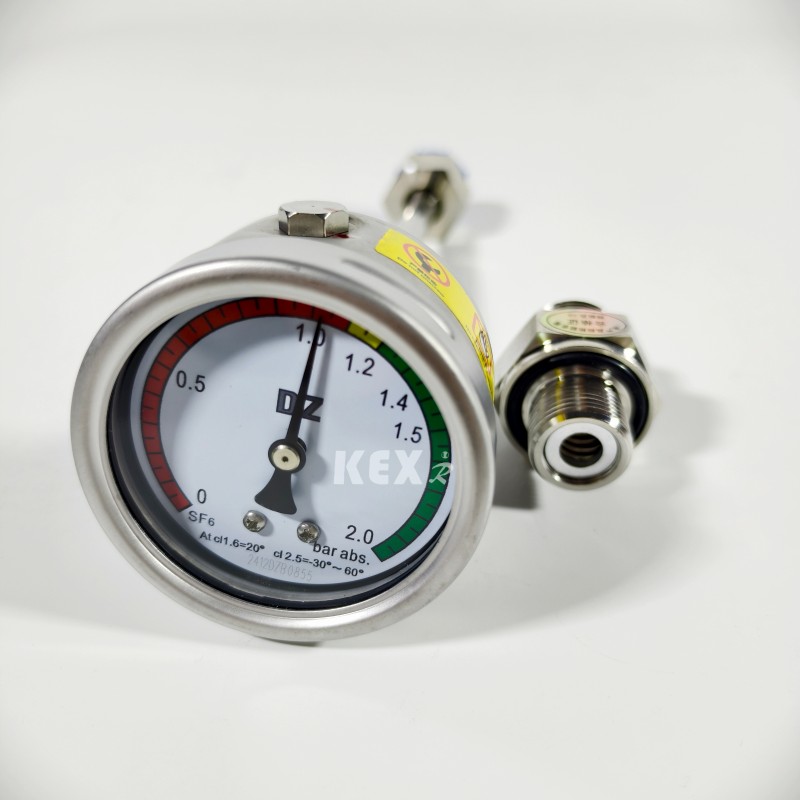

▶Elke luchtkamer is uitgerust met een manometer voor het bewaken van de SF6-dichtheid.

▶Hijsoog

▶Bedieningsgreep

Voorbeeld:

□ Lastschakelaarmodule C

○ Standaardconfiguratie en functies

▶630a stroomrail

▶Laad-/aardingsschakelaar met drie stations

▶Eenvoudig veerbedieningsmechanisme met drie stations, twee onafhankelijke lastschakelaars en bedieningsschachten voor aardingsschakelaars.

▶Positie-indicatie van lastschakelaar en aardingsschakelaar

▶Horizontale uitgaande bus aan de voorzijde, boutbus serie 630A 400.

▶Capacitieve spanningsindicator voor het aangeven van de elektrificatie van de bus

▶Voor alle schakelfuncties is het handig om een ​​hangslot op het paneel te installeren.

▶Gasdrukmeter SF6 (slechts één in elke SF6-gasbox)

▶Aardingsrail

▶Vergrendeling tussen aardingsschakelaar en voorpaneel van de kabelruimte

○ Optionele configuraties en functies

▶Gereserveerde busuitbreiding

▶Externe bus

▶Belastingsschakelaar elektrisch bedieningsmechanisme DC24V/48V/110V/220V; Wisselstroom 110V/220V;

▶Kortsluiting- en aardfoutindicator Meetringstroomtransformator en ampèremeter

▶Meetringstroomtransformator en wattuurmeter

▶Bliksemafleider of dubbele kabelkop kan aan de kabelinvoermof worden gemonteerd.

▶Sleutelvergrendeling Inkomende lijn stroomvoerende aardvergrendeling (aardingsschakelaar vergrendelen wanneer bus onder spanning staat) AC/DC 110 V/220 V. hulpcontact

▶Lastschakelaarstand 2NO+2NC, aardingsschakelaarstand 2NO+2NC, manometer 1NO met signaal en vlamboogblusser 1NO met meldcontact.

▶Het secundaire apparaat kan worden geïnstalleerd

▶Secundaire leidingkamer boven schakelkast, laagspanningskast boven schakelkast.

□ Lastschakelaar en zekering gecombineerd Module F

○ Standaardconfiguratie en functies

▶630a stroomrail

▶Laadschakelaar met drie stations, het eerste uiteinde van de zekering is mechanisch verbonden met de aardingsschakelaar aan het uiteinde van de zekering.

▶Veerbedieningsmechanisme met drie standen, met twee onafhankelijke lastschakelaars en bedieningsschachten voor aardingsschakelaars.

▶Positie-indicatie van lastschakelaar en aardingsschakelaar

▶Zekeringcilinder

▶De zekering is horizontaal geplaatst.

▶Indicatie zekeringuitschakeling Horizontale uitgaande bus aan voorzijde, serie 200 steekbus van 200A.

▶Capacitieve spanningsindicator voor het aangeven van de elektrificatie van de bus

▶Voor alle schakelfuncties is het handig om een ​​hangslot op het paneel te installeren.

▶Gasdrukmeter SF6 (slechts één in elke SF6-gasbox)

▶Aardingsrail

▶De zekeringparameters voor transformatorbeveiliging zijn 12KV, max. 125A, 24KV en max. 63A.

▶Vergrendeling tussen aardingsschakelaar en voorpaneel van de kabelruimte.

○ Optionele configuraties en functies

▶Gereserveerde railverlenging

▶Externe bus Motor voor werking van lastschakelaar 24V/48V DC 110V/220V DC/AC.

▶Parallelle uitschakelspoel 24V/48V DC 110V/220V DC/AC.

▶Parallel sluitende spoel 24V/48V DC 110V/220V DC/AC.

▶Meetringstroomtransformator en ampèremeter Meetringstroomtransformator en wattuurmeter

▶ Aardingsvergrendeling onder spanning inkomende lijn (aardingsschakelaar vergrendelen wanneer bus onder spanning staat) AC/DC 110 V/220 V. hulpcontact

▶Ladingsluitpositie 2NO+2NC, aardingsschakelaarpositie 2NO+2NC, smeltzekering 1NO, manometer 1NO met signaal en vlamboogblusser 1NO met signaalcontact.

▶Het secundaire apparaat kan in de secundaire leidingruimte boven in de schakelkast en in de laagspanningskast boven in de schakelkast worden geïnstalleerd.

□ Metermodule M

○ Standaardconfiguratie en functies

▶12KV meetkast

▶2 stroomtransformatoren

▶2 spanningstransformatoren

▶6 stuks bussen uit de 400-serie worden gebruikt om de flexibele verlengde externe bus van GSFR6-12 aan te sluiten op de bovenste inlaat en de onderste uitlaat.

▶Vlambreker ter bescherming van PT

▶Lagedrukcomponent 1 voltmeter met omschakelaar, 1 ampèremeter met omschakelaar, breedte x hoogte x diepte =696×1806×820mm.

○ Optionele configuraties en functies

▶3 stroomtransformatoren

▶3 spanningstransformatoren bliksemafleider

▶Capacitieve spanningsindicator om aan te geven dat schakelapparatuur is opgeladen

▶Lagedrukcomponent: 1 vermogensmeter, 1 reactieve vermogensmeter.

□ VCB-module CB

○Standaard en optionele configuratie en functies

▶Bliksemafleider is geïnstalleerd op de inkomende kabel van 1250a/630a rail.

▶Vacuümstroomonderbreker voor lijnbeveiliging van 1250a/630a

▶Stroomtransformator

▶Vacuümstroomonderbreker VD4X0 elektrisch bediend 10VDC

▶Spanningstransformator

▶Elektrische bediening van UXO, een bovenste scheidings-/aardingsschakelaar met drie stations van vacuümstroomonderbreker. ▶Beschermings- en besturingseenheid REF542plus (met beschermende CT)

▶Shunt-uitschakelspoel 110V/220V DC

▶Sluitspoel 110V/220VDC

▶Boutbus uit de 400-serie van uitlaatbus 1250A/630A horizontaal aan de voorzijde aangebracht.

▶Gereserveerde busuitbreiding van capacitieve spanningsindicator 1250A/630A voor het aangeven van busspanning

▶Gasmanometer SF6 (slechts één in elke SF6-gasbox) Breedte x hoogte x diepte = 696× 1806× 781 mm. ▶Aan-uitvolgorde: O-0,3s-CO-180s-CO.

▶Gasdruksensor

□ Optionele accessoires

1. Hulpcontact Alle lastschakelaars en stroomonderbrekers kunnen worden uitgerust met 2NO+2NC die de schakelaarpositie aangeven. Er kan een parallelle uitschakelspoel (AC of DC) worden geïnstalleerd op de transformatorschakelaar en stroomonderbreker, en de laagspanningsbesturingscomponent bevindt zich achter het voorpaneel.

2. Spanningsindicatie Capacitieve spanningsindicator geeft aan of de bus is opgeladen of niet, en de aansluiting erop kan worden gebruikt voor de nucleaire fase.

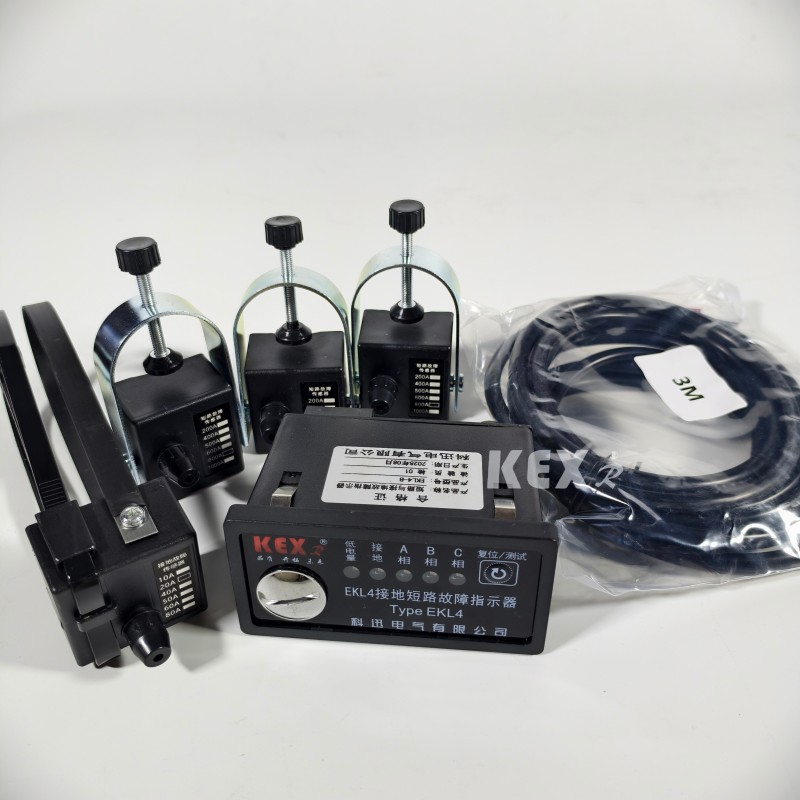

3. Kortsluiting- en aardfoutindicator Om het lokaliseren van fouten te vergemakkelijken, kan de kabelschakelaarmodule worden uitgerust met kortsluiting- en aardfoutindicatoren voor eenvoudige foutdetectie.

4. Elektrische bediening Het is een standaardschema voor het handmatige bedieningsmechanisme van de kabelschakelaareenheid en de transformatoreenheid. U kunt er ook voor kiezen om een ​​elektrisch bedieningsmechanisme te installeren. Kabelschakelaars, vacuümstroomonderbrekers en aardingsschakelaars worden allemaal bediend door mechanismen die zich achter het voorpaneel bevinden. Alle schakelaars en stroomonderbrekers kunnen worden bediend met een bedieningshendel (standaardconfiguratie), of kunnen worden uitgerust met een motorbedieningsmechanisme (accessoires). De aardingsschakelaar kan echter alleen handmatig worden bediend en er is een mechanisme geconfigureerd met de mogelijkheid om de foutstroom te sluiten. Het elektrische bedieningsmechanisme kan eenvoudig trapsgewijs worden gerealiseerd.

5. Kabelaansluiting Er zijn standaarddoorvoeren in overeenstemming met DIN47636 geïnstalleerd. Alle doorvoeren hebben dezelfde hoogte vanaf de grond en worden beschermd door een afdekplaat voor de kabelruimte. Sommige afdekplaten kunnen worden vergrendeld met de aardingsschakelaar, en speciale dubbele afdekplaten voor kabelruimtes kunnen ook worden gebruikt voor inkomende lijnen met dubbele kabel.

6. Drukindicator Meestal uitgerust met een drukindicator, die wordt gevormd door een manometer. Daarnaast kunnen elektrische contacten worden voorzien om de drukverlaging aan te geven.

7. Sleutelvergrendeling Er kunnen sleutelsloten voor stroomonderbrekers, lastschakelaars en aardingsschakelaars worden geïnstalleerd. Het kan worden uitgerust met een in elkaar grijpende semi-shelter, die geschikt is voor stroomonderbrekers, belastingsschakelaars en aardingsschakelaars.

8. Boogonderbreker Alle ringnetwerkunits kunnen worden uitgerust met boogafleiders. Wanneer er binnenin een boog ontstaat, sluiten de boogvangers automatisch op de binnenkomende doorvoer, inclusief D-, DE- en V-modules, en alle kabelmodules kunnen worden uitgerust met een boogvanger. Ze moeten bij het apparaat bestellen en kunnen het niet wijzigen. Met deze methode kan de werking van de boogblusser worden aangegeven en worden de elektrische contacten in de SF6-kast aangesloten op de aansluiting achter het voorpaneel.

● Schemavoorbeeld

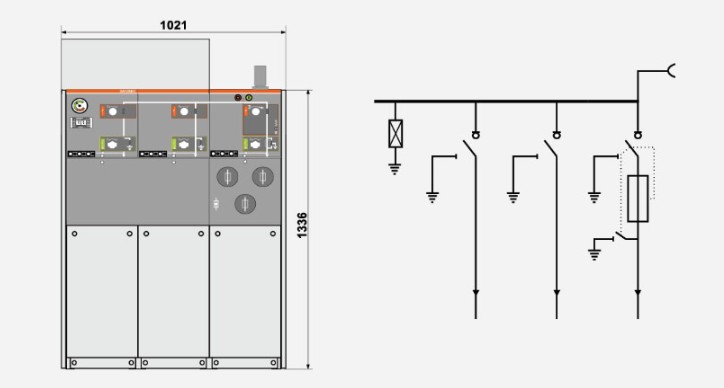

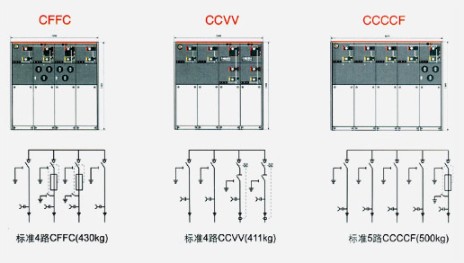

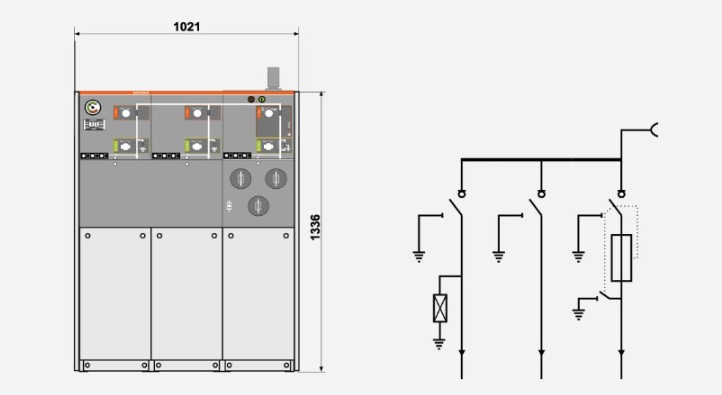

◆ Schema 1 SA+CCF+

 Installeer een bliksemafleider op de bus en laat deze staan ​​voor uitbreiding.

 Opmerking: Het aantal schakeleenheden mag niet minder zijn dan 3.

◆ Schema 2 CCF+

Installeer een bliksemafleider in de inkomende lijn en reserveer uitbreiding.

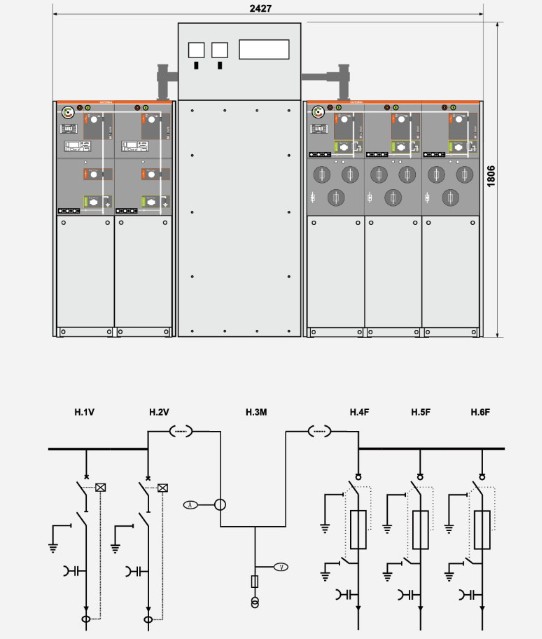

◆ Schema 3  W+M+FFF

Berekening van de HV-zijde

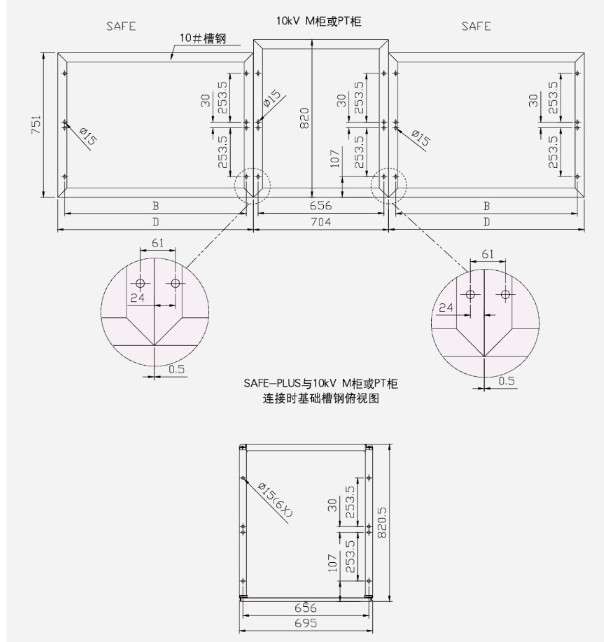

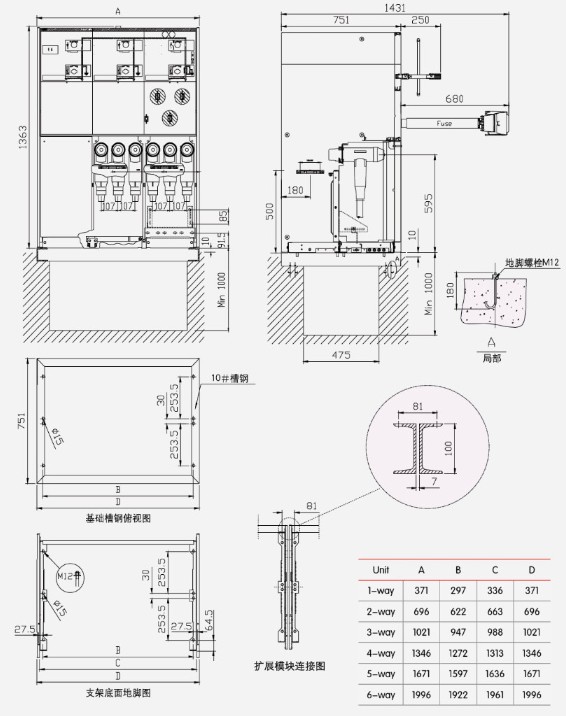

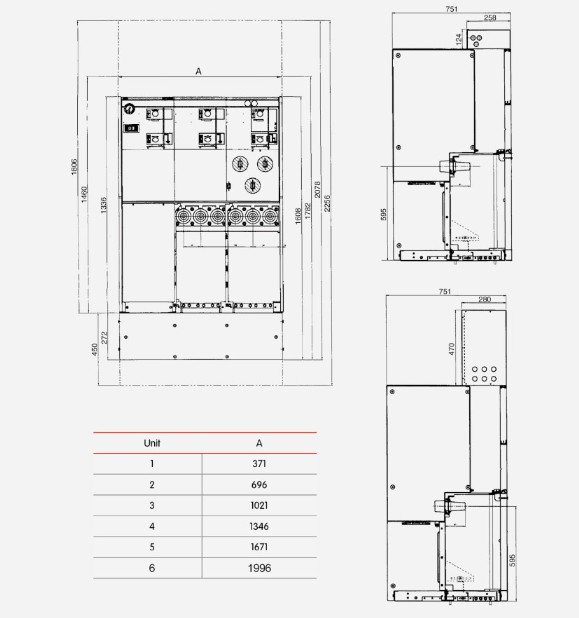

● Structuur- en afmetingentabellen van KXRM6-12 gecombineerde GIS-kast
