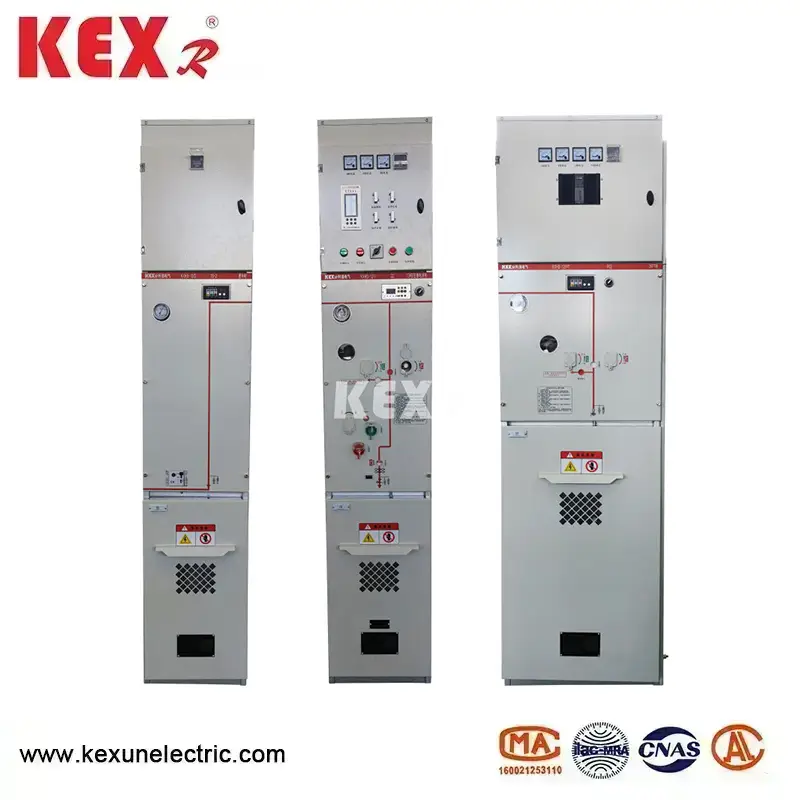

Milieuvriendelijke gasisolerende schakelkast
De milieuvriendelijke gasisolerende schakelkast geproduceerd door de Chinese fabriek Kexun Electric Co., Ltd heeft de kenmerken van een eenvoudige structuur, flexibele bediening, betrouwbare in elkaar grijpende en gemakkelijke installatie, en is vooral geschikt voor stroomdistributie in stedelijke woonwijken, kleine secundaire onderstations, schakelstations, kabelaftakdoos, box-type onderstations, industriële en mijnbouwbedrijven, winkelcentra, luchthavens, metro's, windenergieopwekking, ziekenhuizen, stadions, spoorwegen, tunnels en andere plaatsen.
Model: KXHB-12
Merk: KEXR
Model: KXHB-12
Merk: KEXR

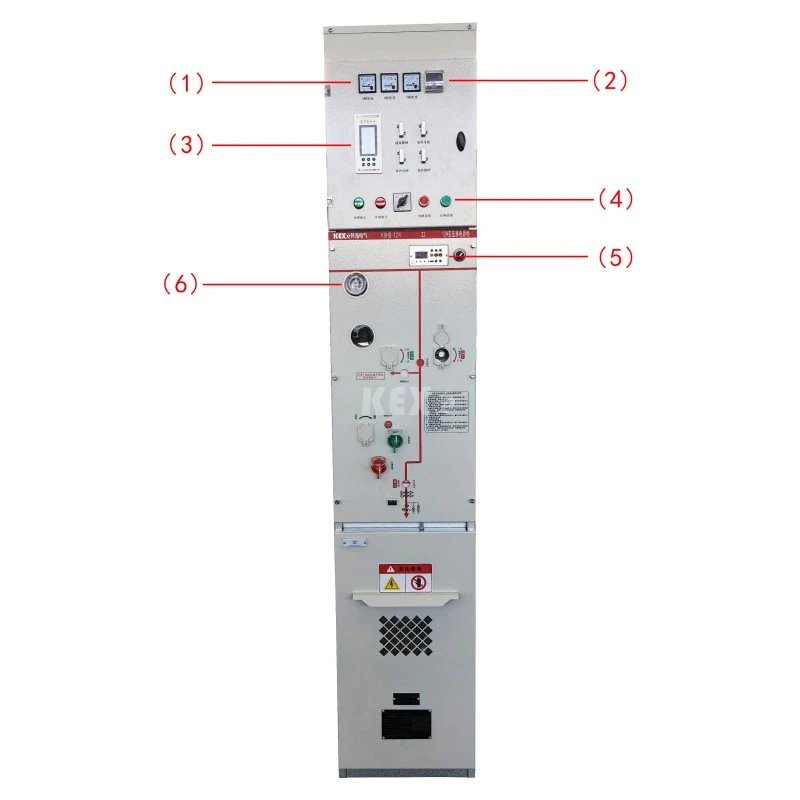

●Componenten

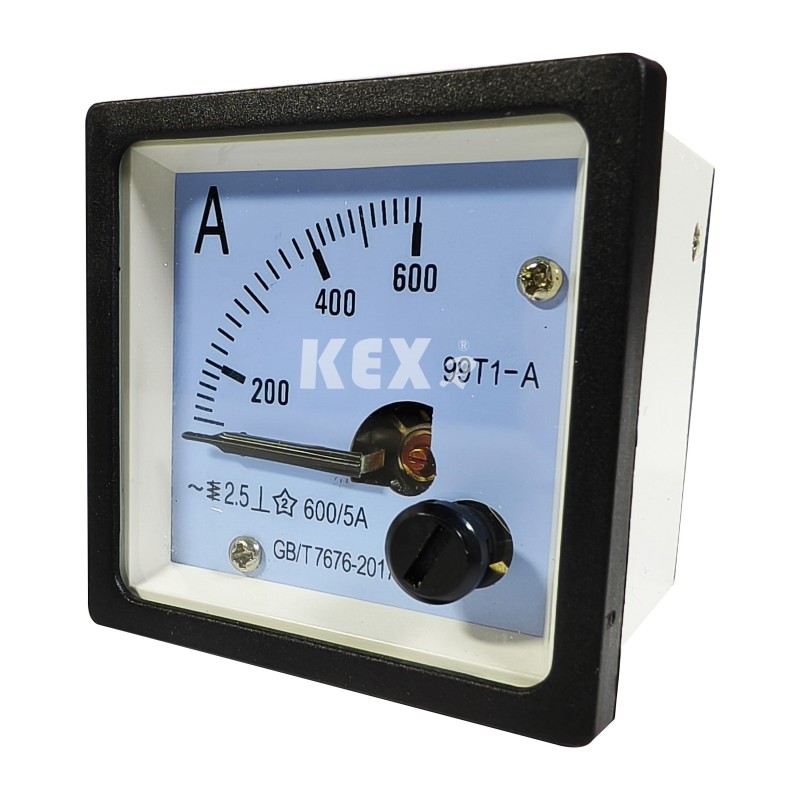

1. Ampèremeter

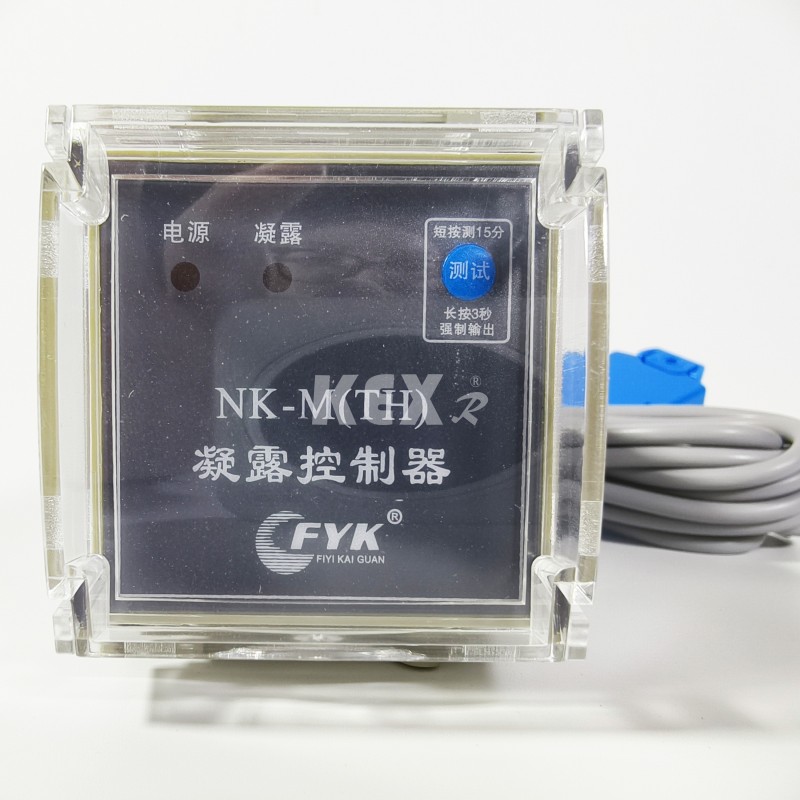

2.Condensatieregelaar

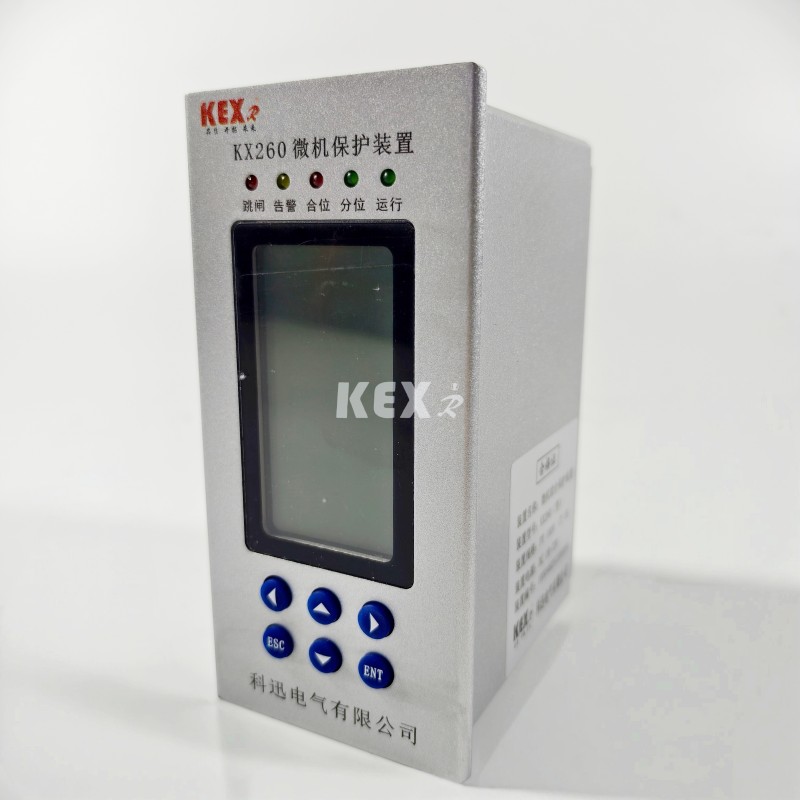

3. Microcomputerbeveiligingsapparaat

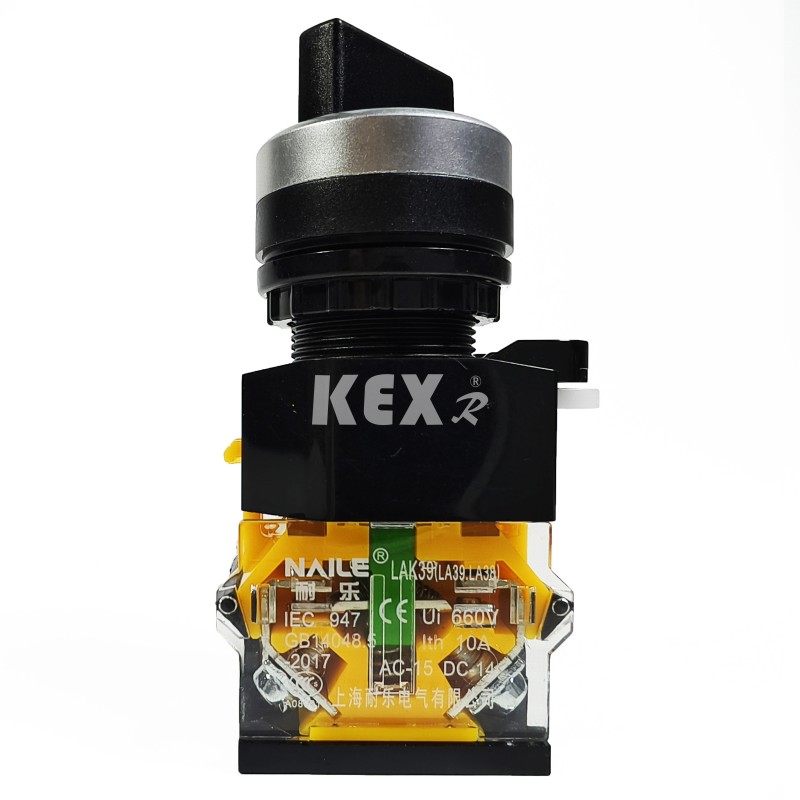

4. Knop

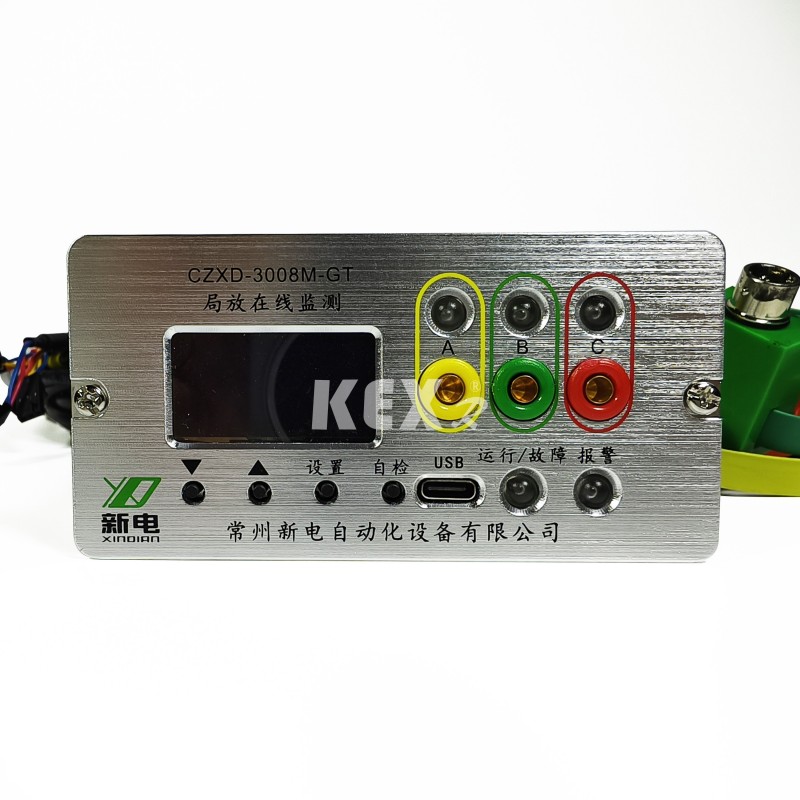

5. Detector voor gedeeltelijke ontlading

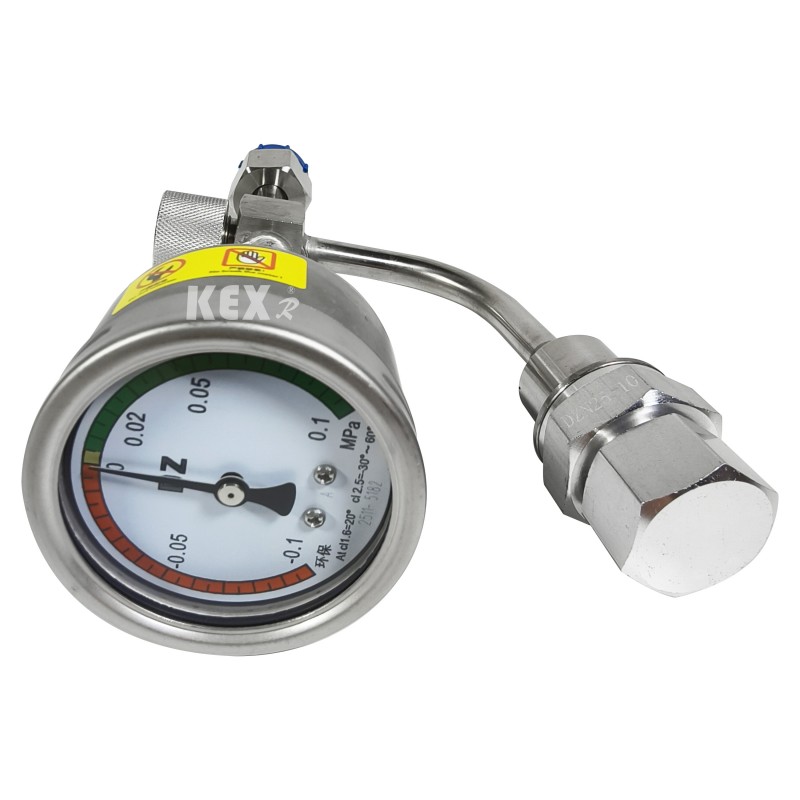

6. Barometer

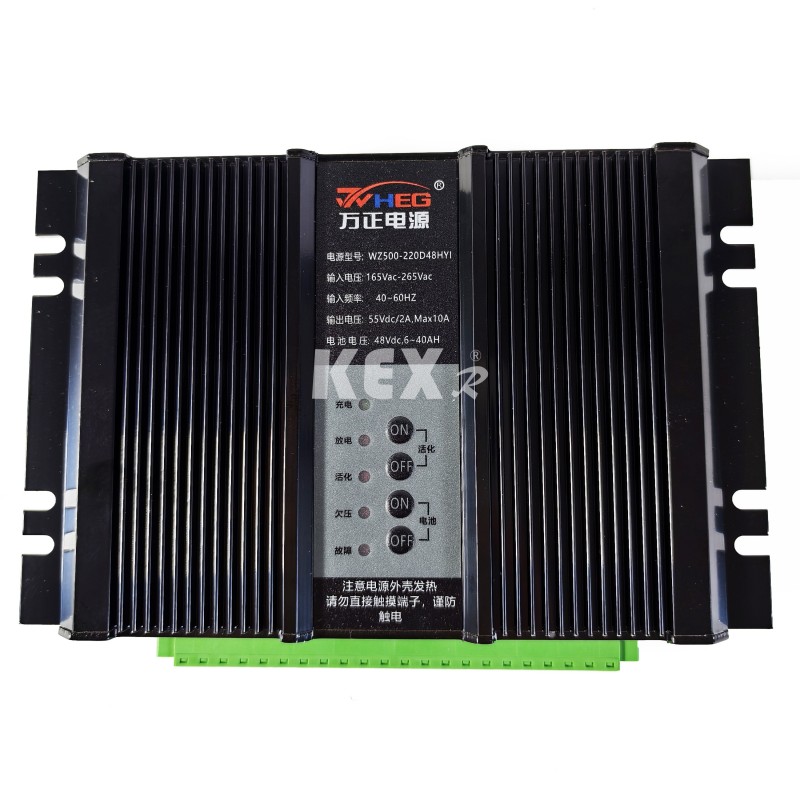

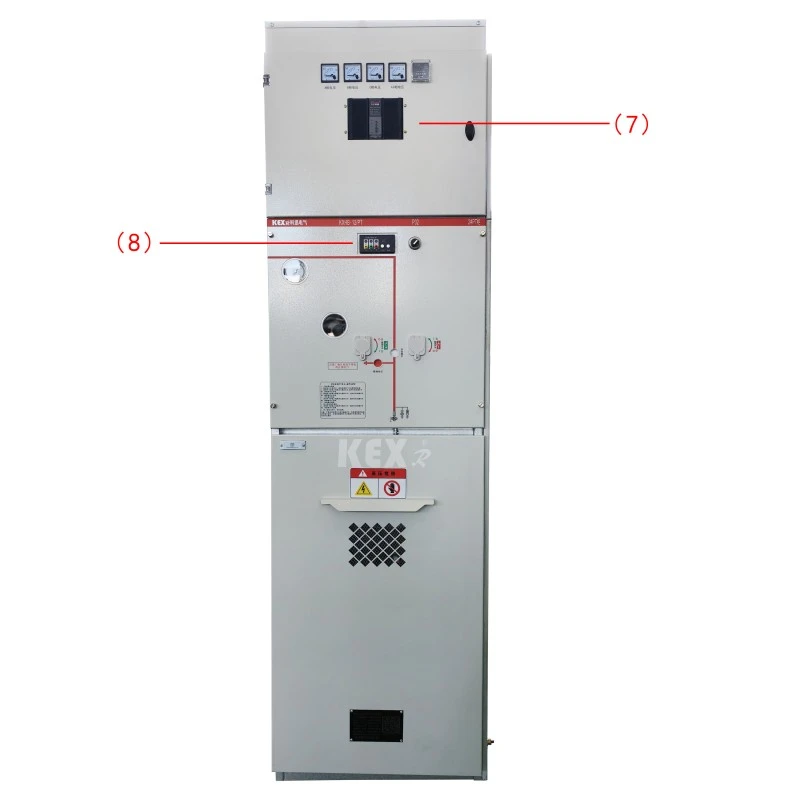

7. Voeding

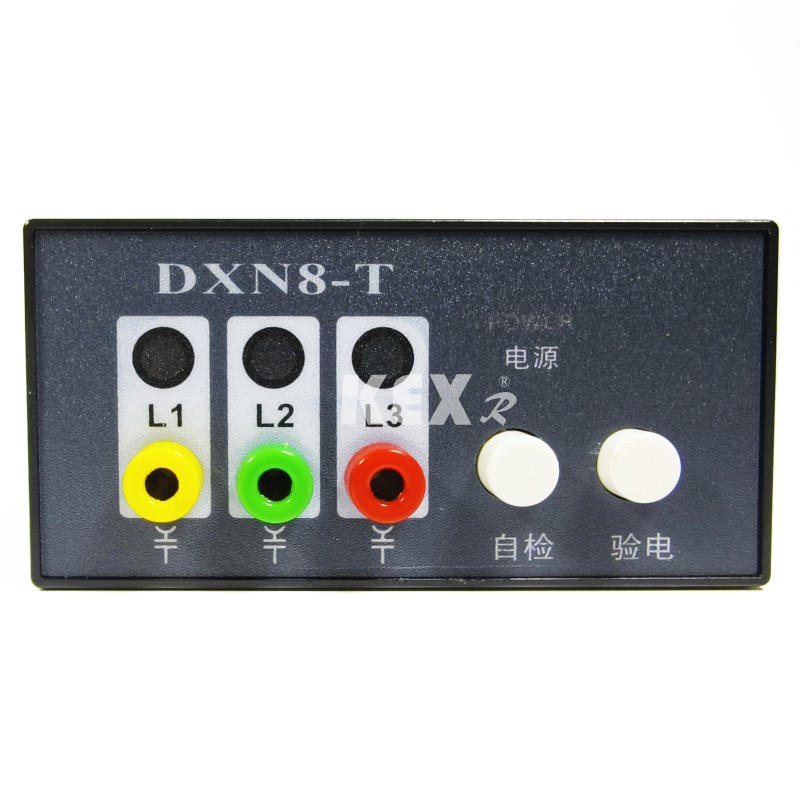

8. Opgeladen display

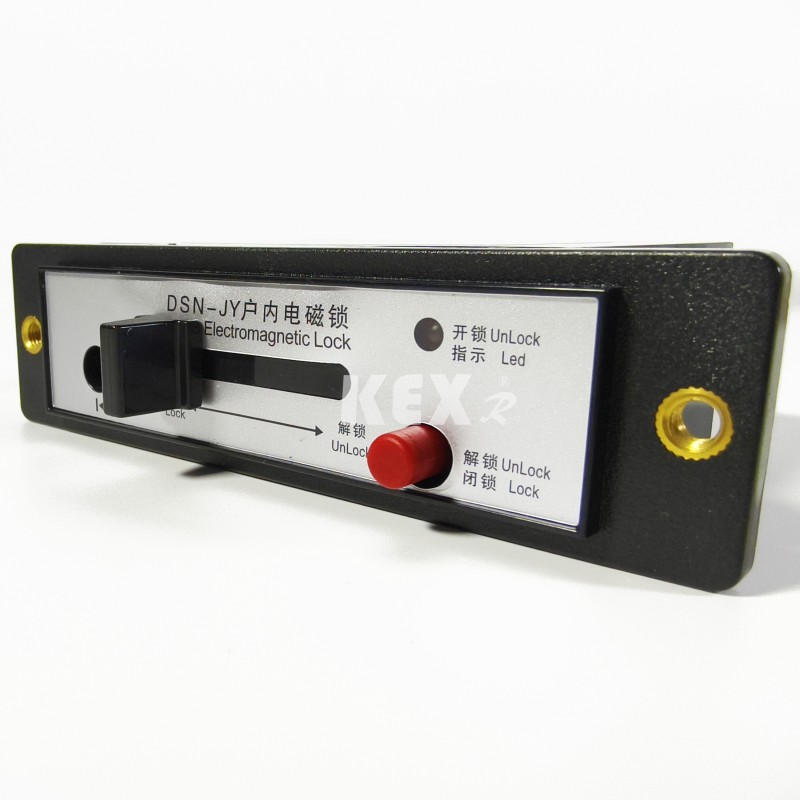

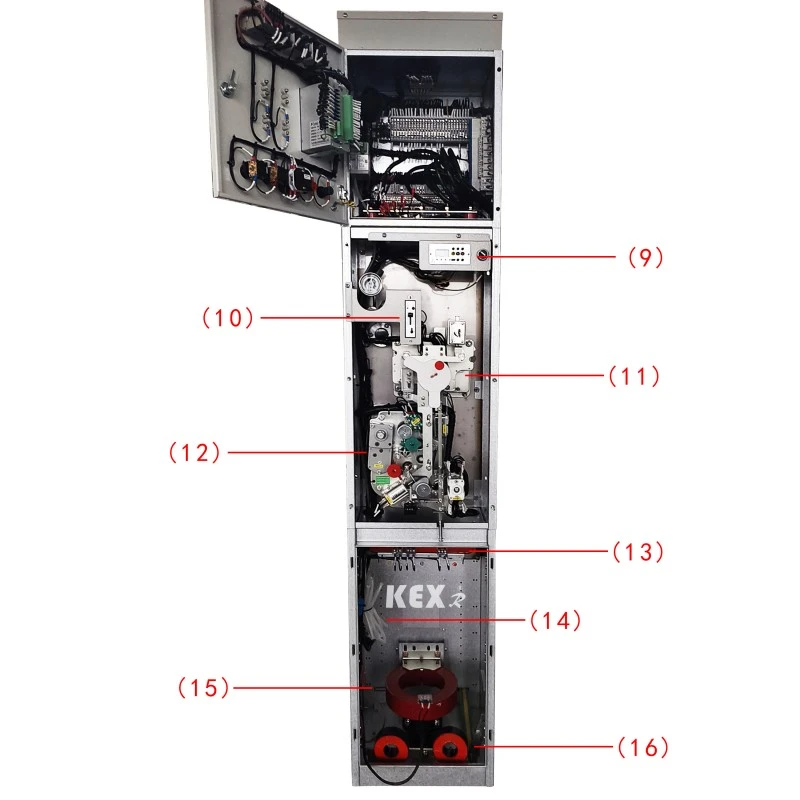

10. Elektromagnetisch slot

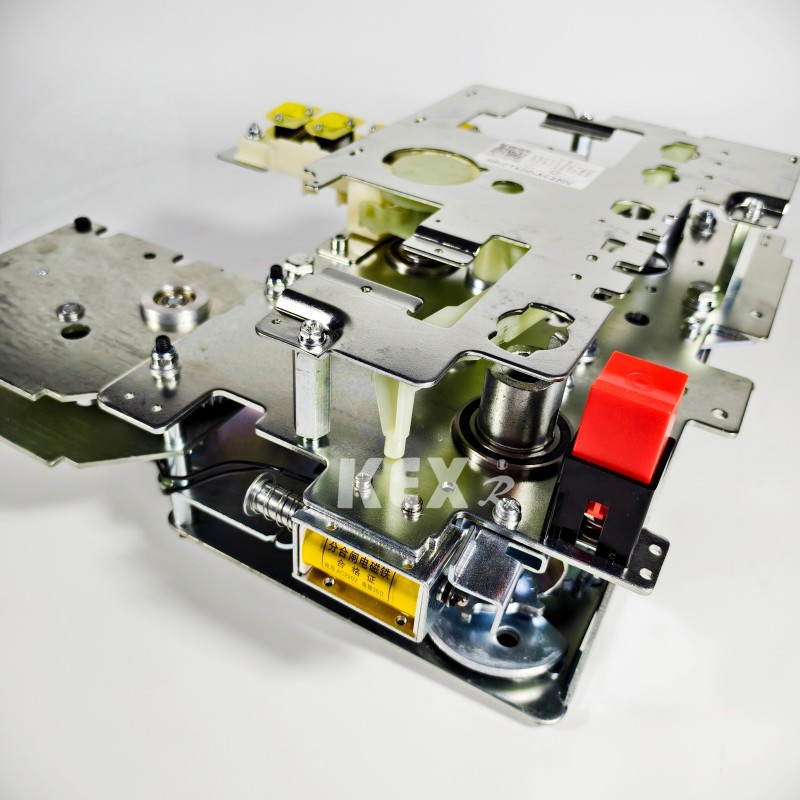

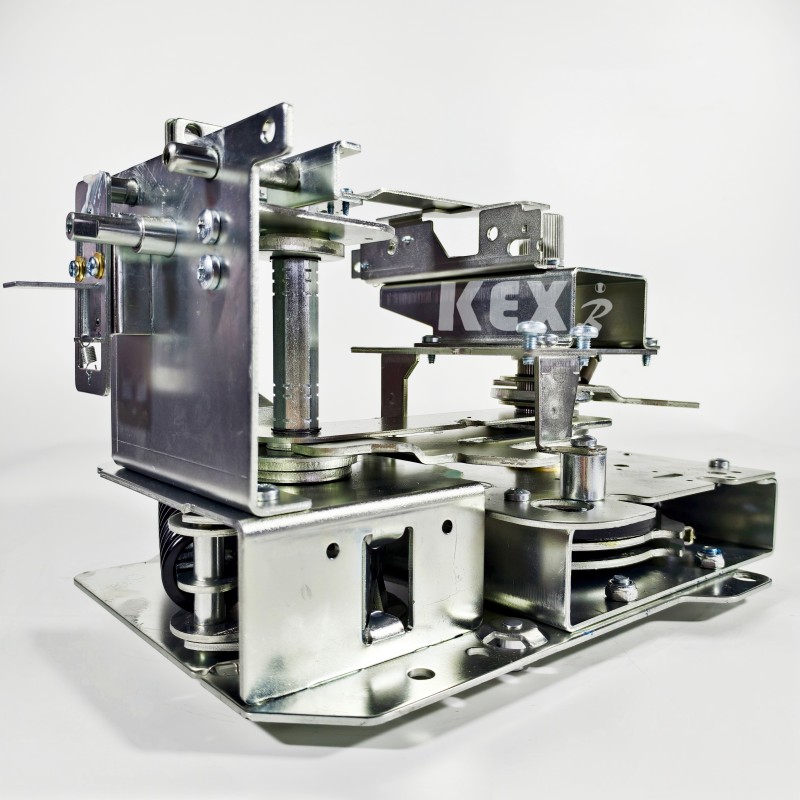

11. Handmatig bedieningsmechanisme
12. Elektrisch bedieningsmechanisme

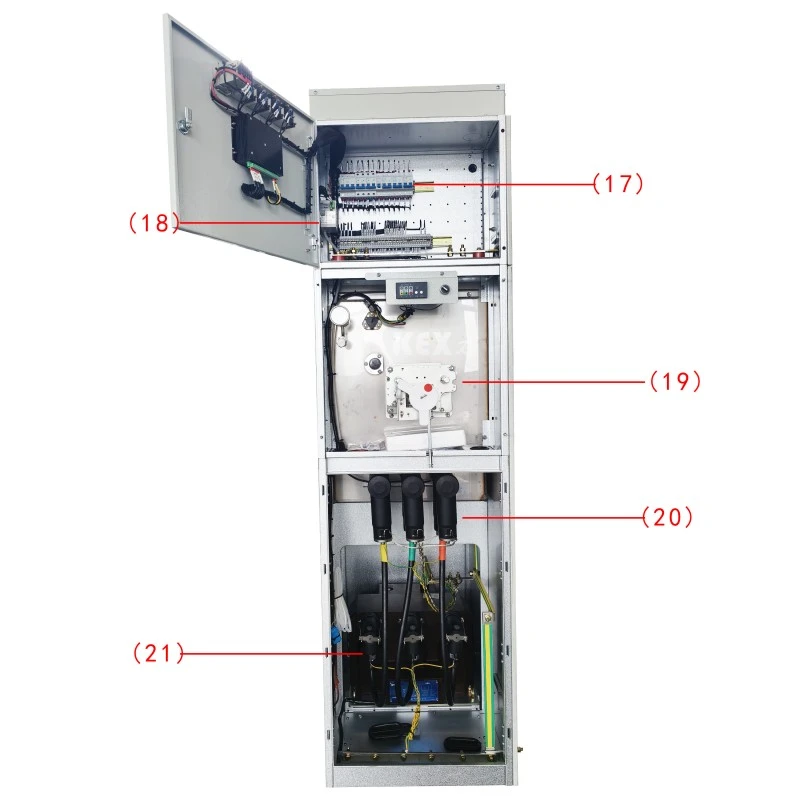

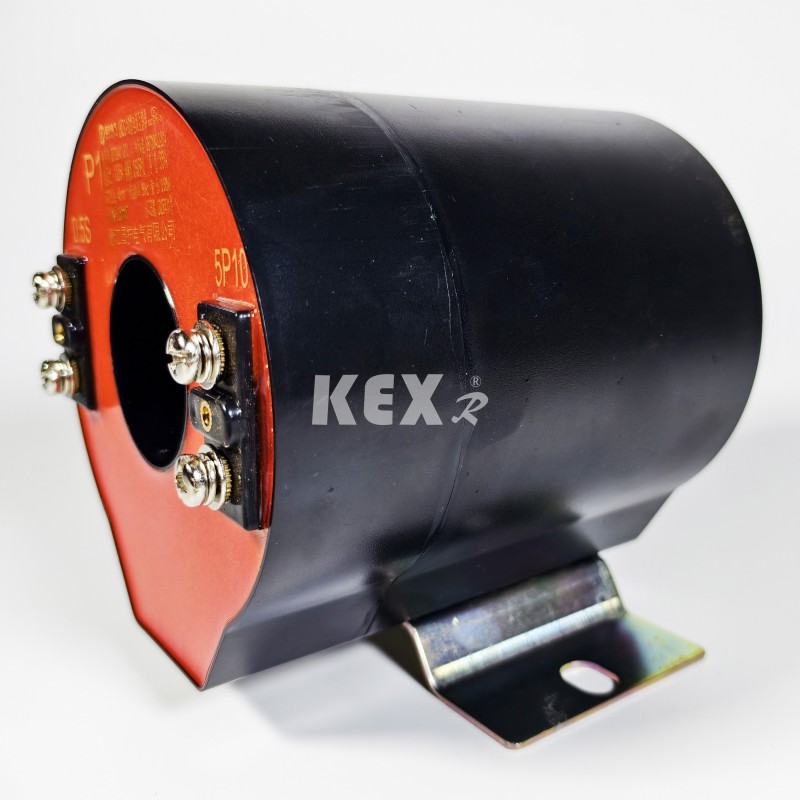

16. CT

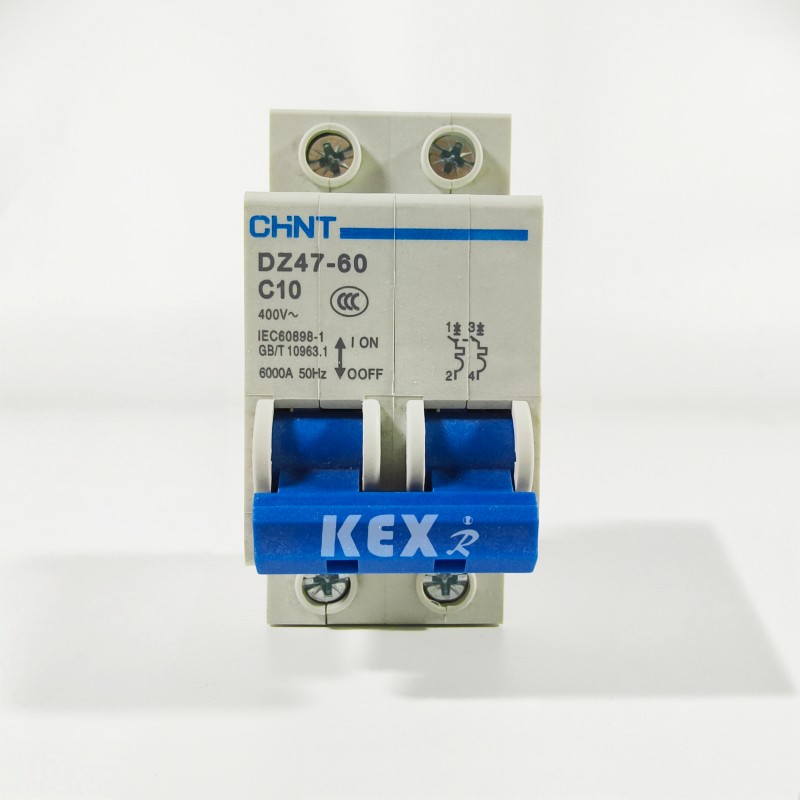

17.MCB

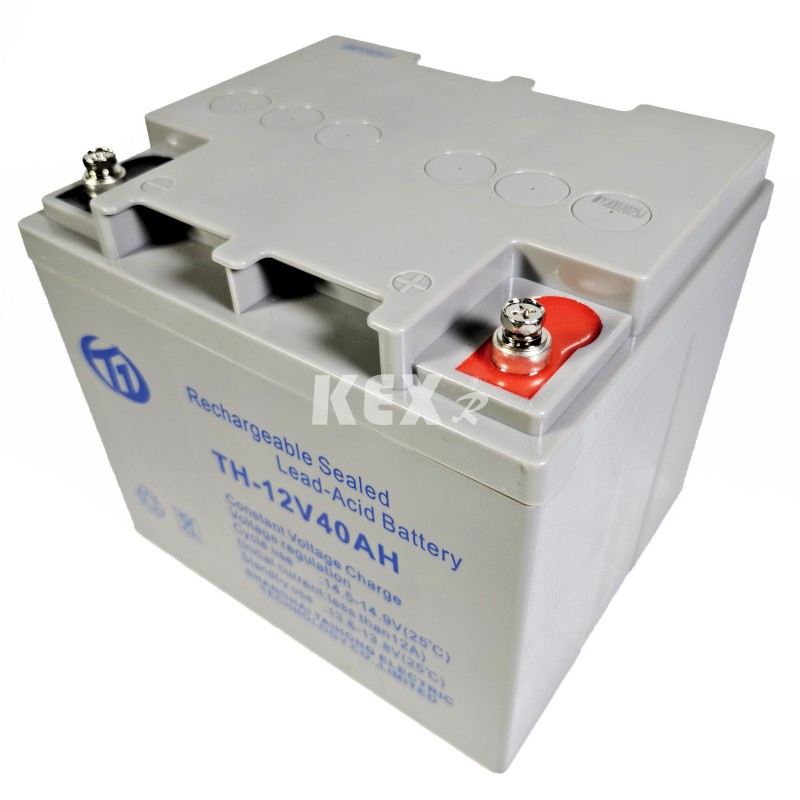

18.opslagbatterij

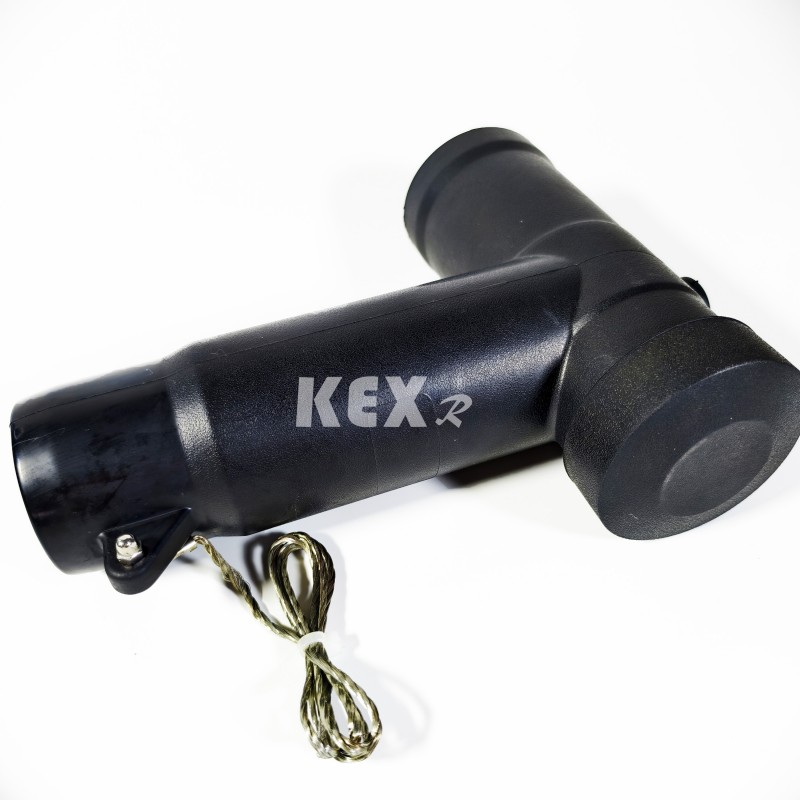

20. Kabelstekker
● Gebruiksvoorwaarden
◆ Temperatuur: -25~45℃
◆ Maximale dagelijkse temperatuur: 35℃
◆ IP-graad: behuizingsafdichting IP67, schakelkastbehuizing IP4x
◆De omringende lucht van een milieuvriendelijke gasgeïsoleerde schakelkast mag niet duidelijk vervuild zijn door corrosief brandbaar gas en waterdamp.
◆Er is geen sprake van frequente hevige trillingen en het hardheidsontwerp onder ruwe delen voldoet aan verschillende eisen.
● Normen
KXHB-12 type Milieuvriendelijke gasgeïsoleerde schakelkast voldoet aan de onderstaande normen
◆Gemeenschappelijke technische vereisten van GB/T 1022-normen voor hoogspanningsschakel- en besturingsapparatuur. ◆ GB/T39063640.5kV AC metalen omsloten schakelapparatuur en besturingsapparatuur.
◆ GB/T1985 Hoogspannings-AC-scheidingsschakelaar en aardingsschakelaar
◆ GB/T38043.6-40.5kV AC hoogspanningsbelastingsschakelaar
◆ GB/T1984 Hoogspannings-AC-stroomonderbreker
◆ GB/T4208 IP-code van schaalbeschermingsniveau
◆ GB/T7354 Meting van gedeeltelijke ontlading
◆ GB/T311.1 Isolatiecoördinatie Deel 1: Definitie, principes en regels
●Technische parametertabel van milieuvriendelijke gasisolerende schakelkast
◆ Stroomonderbrekerkast
|
Item |
Eenheid |
Gegevens |
|||
|
Nominale spanning |
Kv |
12 |
|||
|
Nominale frequentie |
HZ |
50 |
|||
|
Nominaal isolatieniveau |
1 Min werkfrequentie weerstaan Spanning |
Naar aarde, fase naar fase |
Kv |
42 |
|
|
Pauze |
48 |
||||
|
Verlichtingsimpuls is bestand tegen spanning (piek) |
Naar aarde, fase naar fase |
Kv |
75 |
||
|
Pauze |
85 |
||||
|
1min stroomfrequentie bestand tegen spanning van hulp-/stuurcircuit (naar aarde) |
Kv |
2 |
|||
|
Nominale stroom |
A |
630 |
|||
|
Beoordeeld op korte termijn, bestand tegen stroom (virtuele waarde) |
Hoofdcircuit/aardingsschakelaar |
kA |
25/4s |
||
|
Aardingscircuit |
kA |
21,7/4s |
|||
|
Nominale piekstroom |
Hoofdcircuit/aardingsschakelaar |
kA |
63 |
||
|
Aardingscircuit |
kA |
54.5 |
|||
|
Nominale kortsluitstroom en -tijden |
kA/Tijd |
25/30 |
|||
|
Nominale kortsluitstroom (piek) |
kA |
63 |
|||
|
Nominale laadbreekstroom van de kabel |
A |
25 |
|||
|
Nominale werkingsvolgorde van de onderbreker O-0.3s-CO-180s-CO |
|
|
|||
|
Mechanische levensduur |
Onderbreker/scheidingsschakelaar |
Tijd |
10000/3000 |
||
|
IP-graad |
Verzegelde doos |
|
IP67 |
||
|
Schakelkast |
|
IP4X |
|||
|
Gasspanning |
Nominaal gaslaadniveau (20℃, meterspanning) |
Mpa |
0.02 |
||
|
Nominaal gas Min. functieniveau (20℃, meterspanning) |
Mpa |
0 |
|||
|
Afdichtingsprestaties, |
Jaarlijks lekkagepercentage |
%/Jaar |
≤0,05 |
||
◆Belastingschakelkast
|
Item |
Eenheid |
Gegevens |
|||
|
Nominale spanning |
Kv |
12 |
|||
|
Nominale frequentie |
HZ |
50 |
|||
|
Nominaal isolatieniveau |
1 Min werkfrequentie weerstaan Spanning |
|
Kv
|
|
|
|
|
|
||||
|
Verlichtingsimpuls is bestand tegen spanning (piek) |
|
Kv
|
|
||
|
|
|
||||
|
1min stroomfrequentie bestand tegen spanning van hulp-/stuurcircuit (naar aarde) |
Kv |
2 |
|||
|
Nominale stroom |
A |
630 |
|||
|
Beoordeeld op korte termijn, bestand tegen stroom (virtuele waarde) |
Hoofdcircuit/aardingsschakelaar |
KA |
25/4s |
||
|
Aardingscircuit |
KA |
21,7/4s |
|||
|
Nominale piekstroom |
Hoofdcircuit/aardingsschakelaar |
KA |
63 |
||
|
Aardingscircuit |
KA |
54.5 |
|||
|
Nominale kortsluitstroom (piek) |
Lastschakelaar/aardingsschakelaar |
KA |
63 |
||
|
Nominale actieve belasting-onderbreekstroom |
A |
630 |
|||
|
Nominale onderbrekingsstroom met gesloten lus |
A |
630 |
|||
|
5% Nominale actieve belasting-onderbreekstroom |
A |
31.5 |
|||
|
Nominale laadbreekstroom van de kabel |
A |
10 |
|||
|
Nominale actieve lastonderbrekingstijden |
Tijd |
100 |
|||
|
Aardfoutstroomonderbreking |
EEN/Tijd |
31,5/10 |
|||
|
De laadstroom van leidingen en kabels wordt losgekoppeld als er sprake is van een aardlek. |
EEN/Tijd |
17,4/10 |
|||
|
Mechanische levensduur |
Onderbreker/scheidingsschakelaar |
EEN/Tijd |
10000/3000 |
||
|
IP-graad |
Verzegelde doos |
|
IP67 |
||
|
Schakelkast |
|
IP4X |
|||
|
Gasspanning |
Nominaal gaslaadniveau (20℃, meterspanning) |
Mpa |
0.02 |
||
|
Nominaal gas Min. functieniveau (20℃, meterspanning) |
Mpa |
0 |
|||
|
Afdichtingsprestaties, |
Jaarlijks lekkagepercentage |
%/Jaar |
≤0,05 |
||
● Kastconfiguratieschema

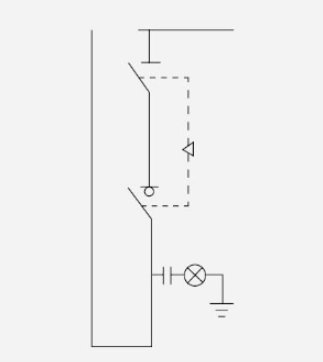

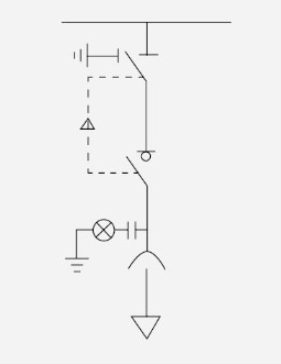

○ Schema 1
CL650mm
◆Basisaccessoires
▶Laadschakelaar
▶Isolatieschakelaar met twee stations
▶Liveweergavemeter
▶Standaardrail
▶Bedieningsgreep
▶Neem contact op met Busbar
◇optionele accessoires
▶Elektrisch bedieningsmechanisme
▶Digitaal weergave-instrument
▶ Gelijkstroomvoeding elektromagnetisch slotwijzerinstrument
▶Drie-in-twee mechanische vergrendeling
▶Online monitoring van afleider Laagspanningskamer
▶Digitaal weergave-instrument
▶Passieve bescherming
▶Verhoogde stoel
▶Gelijkrichtermodule
▶Laagspanningskamer
▶Twee in één mechanische bliksemafleider met vergrendeling
▶DC-voeding (12h-24Ah) wijzerinstrument elektromagnetisch slot In hoogte verstelbare stoel

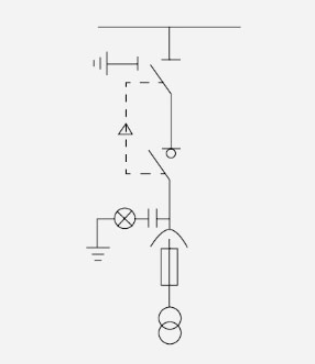

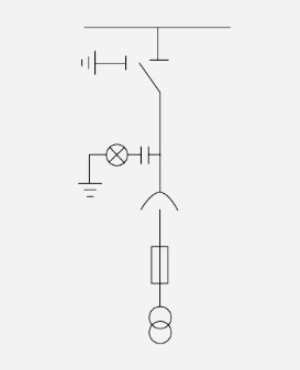

PTC500mm
◆Basisaccessoires
▶Laadschakelaar
▶Drie-station scheider live-weergave standaard busbedrijf
▶handgreep Spanningstransformator
▶PT-gesmolten buis
▶Kniekabelstekker (inclusief kabel)
◇optionele accessoires
▶Elektrisch bedieningsmechanisme
▶Digitaal weergave-instrument
▶ Gelijkstroomvoeding elektromagnetisch slotwijzerinstrument
▶Drie-in-twee mechanische vergrendeling. Online monitoring van de afleider
▶Laagspanningskamer
▶Digitaal weergave-instrument
▶Passieve bescherming
▶Verhoogde stoel Gelijkrichtermodule
▶Laagspanningskamer
▶Twee in één mechanisch vergrendelingshulpmiddel
▶DC-voeding (12h-24Ah) elektromagnetisch slot voor wijzerinstrument
▶Verhoogde stoel
PTi500mm
◆Basisaccessoires
▶Schakelaar met drie standen
▶Opgeladen display
▶Standaardbus
▶Bedieningsgreep
▶Spanningstransformator
▶PT-gesmolten buis
▶Kniekabelstekker (inclusief kabel)
◇optionele accessoires
▶Elektrisch bedieningsmechanisme
▶Digitaal weergave-instrument
▶ Gelijkstroomvoeding elektromagnetisch slotwijzerinstrument
▶Drie-in-twee mechanische vergrendeling
▶Online monitoring van de afleider
▶Laagspanningskamer
▶Digitaal weergave-instrument
▶Passieve bescherming
▶Verhoogde stoel
▶Gelijkrichtermodule
▶Laagspanningskamer
▶Twee in één mechanische vergrendelingsafleider
▶DC-voeding (12h-24Ah) elektromagnetisch slot voor wijzerinstrument
▶Verhoogde stoel

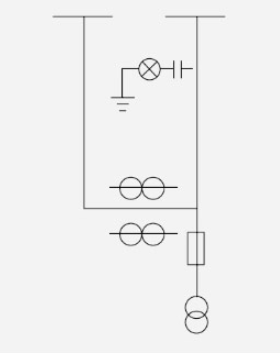

PT 500 mm
◆Basisaccessoires
▶Opgeladen display
▶Standaardbus
▶Spanningstransformator
▶PT-gesmolten buis
▶Kniekabelstekker (inclusief kabel)
◇optionele accessoires
▶Elektrisch bedieningsmechanisme
▶Digitaal weergave-instrument
▶ Gelijkstroomvoeding elektromagnetisch slotwijzerinstrument
▶Drie-in-twee mechanische vergrendeling
▶Online monitoring van de afleider
▶Laagspanningskamer
▶Digitaal weergave-instrument
▶Passieve bescherming
▶Verhoogde stoel
▶Gelijkrichtermodule
▶Laagspanningskamer
▶Twee in één mechanische vergrendelingsafleider
▶DC-voeding (12h-24Ah) elektromagnetisch slot voor wijzerinstrument
▶Verhoogde stoel
PTS500
◆Basisaccessoires
▶Spanningstransformator
▶PT-gesmolten buis
▶Kniekabelstekker (inclusief kabel)
◇optionele accessoires
▶Bliksemafleider
▶Online monitoring van de afleider
▶DC-voeding (12h-24Ah)
▶Laagspanningskamerwijzerinstrument
▶Elektromagnetisch slot met digitaal displayinstrument
▶Verhoogde stoel
M 650 mm
◆Basisaccessoires
▶Opgeladen display
▶Lange en korte bus
▶Overstapbus
▶Spanningstransformator
▶PT-doseertank met gesmolten buis
▶Spanningstransformator
◇optionele accessoires
▶Laagspanningskamerwijzerinstrument
▶Elektromagnetisch slot met digitaal displayinstrument
▶Verhoogde stoel
▶Temperatuur- en vochtigheidsregelaar
Opmerking: Als er vóór PT een positieve scheidingsschakelaar wordt toegevoegd, moet de breedte van de kast worden gewijzigd naar 1000 mm en blijven andere afmetingen ongewijzigd.
○ Schema 2
C 420 mm
◆Basisaccessoires
▶Schakelaar met drie standen
▶Opgeladen display
▶Standaardbus
▶Bedieningsgreep
▶Laadschakelaar
◇optionele accessoires
▶Elektrisch bedieningsmechanisme bliksemafleider
▶ Uitgebreide verzekering
▶Digitaal weergave-instrument
▶Elektromagnetisch slot met DC-voeding
▶Nulsequentietransformator
▶Storingsindicator (met temperatuurmeting) wijzerinstrument ▶On-line monitoring van de afleider
▶Passieve bescherming
▶Verhoogde stoel
▶Gelijkrichtermodule
▶Doorstroomtransformator
▶Storingsindicator EKL-4
▶Laagspanningskamer
▶Twee in één mechanische vergrendeling
▶Aardingsvergrendeling voor inkomende lijnen
▶Drie-in-twee mechanische vergrendeling
▶Kabelaccessoires

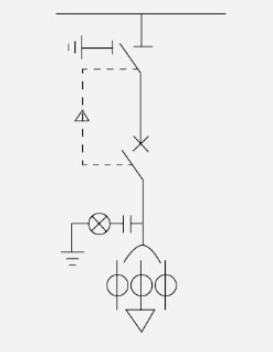

V-420 mm
◆Basisaccessoires
▶3-positie scheider
▶Opgeladen display
▶Standaardrail
▶Bedieningsgreep
▶Stroomonderbreker
▶CT
◇optionele accessoires
▶Elektrisch bedieningsmechanisme
▶Ontwijkapparaat
▶ Uitgebreide verzekering
▶Digitaal weergave-instrument
▶Elektromagnetisch slot met DC-voeding
▶Nulsequentietransformator
▶Storingsindicator (met temperatuurmeting) wijzerinstrument
▶Online monitoring van de afleider
▶Passieve bescherming
▶Verhoogde stoel
▶Gelijkrichtermodule
▶Doorstroomtransformator
▶Storingsindicator EKL-4 Laagspanningskamer
▶Twee in één mechanische vergrendeling
▶Aardingsvergrendeling voor inkomende lijnen
▶Drie-in-twee mechanische vergrendeling
▶Kabelaccessoires
V-650 mm
◆Basisaccessoires
▶Tweestationsscheidingsschakelaar
▶Opgeladen display
▶Standaardbus
▶Bedieningshendel-stroomonderbreker
▶Stroomtransformator
▶Bus aansluiten
◇optionele accessoires
▶Elektrisch bedieningsmechanisme
▶ Uitgebreide verzekering
▶Laagspanningskamer
▶Twee in één mechanische vergrendeling
▶Drie-in-twee mechanische vergrendeling
▶ Aanwijsinstrument voor gelijkstroomvoeding
▶Digitaal weergave-instrument
▶Verhoogde stoel
▶Gelijkrichtermodule met passieve bescherming
▶Elektromagnetisch slot
○ Schema 3
DI 420 mm
◆Basisaccessoires
▶Opgeladen display
▶Standaardrail
◇optionele accessoires
▶Kabelaccessoiresafleider
▶Online monitoring van de afleider
▶Storingsindicator EKL-4 storingsindicator (met temperatuurmeting) ▶Elektromagnetisch slot
▶Verhoogde stoel
DI 420 mm
◆Basisaccessoires
▶Opgeladen display
▶Standaardrail
▶Bedieningsgreep
▶2-positie scheider
◇optionele accessoires
▶Laagspanningskamer
▶Twee in één mechanische vergrendeling
▶Drie-in-twee mechanische vergrendeling
▶Elektromagnetisch slot, opklapbare stoel

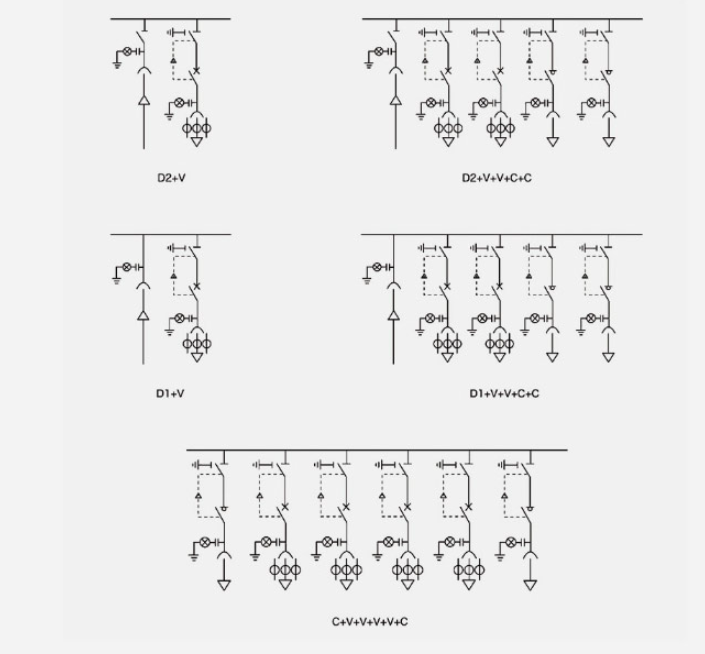

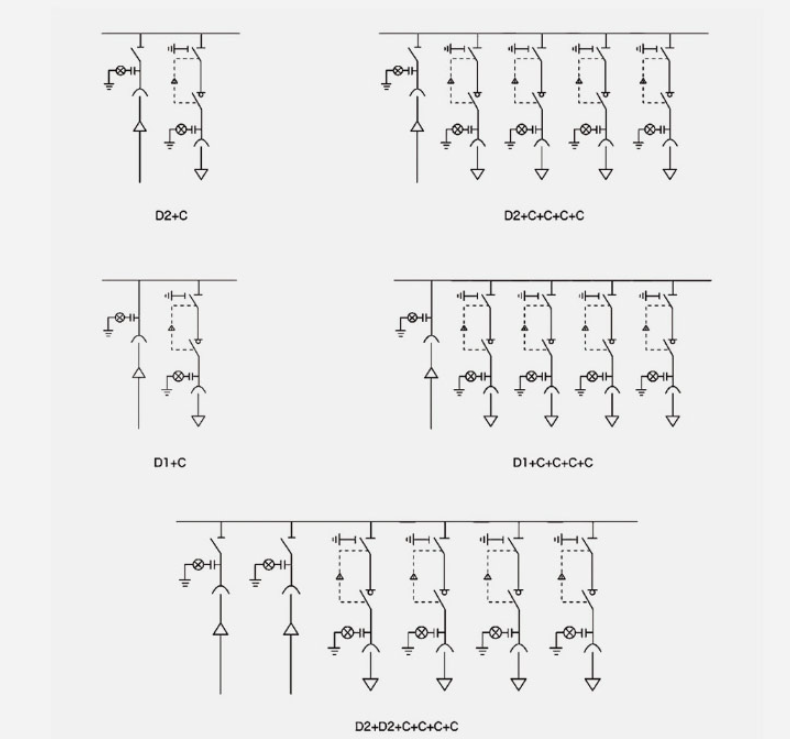

●Typische schemacombinatie 1
Opmerking: Het bovenstaande typische combinatiereferentieschema kan op verschillende manieren worden gecombineerd, afhankelijk van de behoeften van gebruikers.

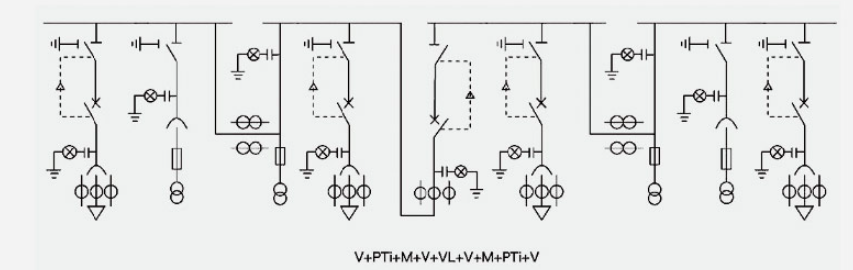

Typische schemacombinatie 2
Opmerking: Het bovenstaande typische combinatiereferentieschema kan op verschillende manieren worden gecombineerd, afhankelijk van de behoeften van gebruikers.
ATS-segmentatieschema
● Bedieningshandleiding wisselen

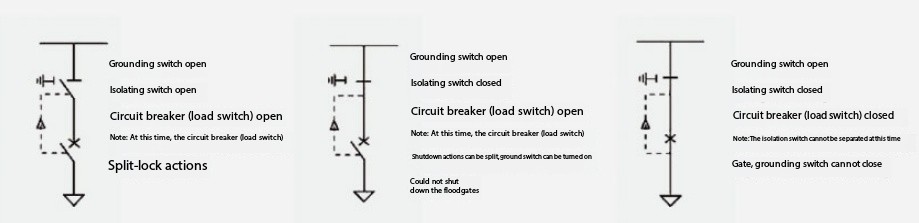

Schakelpositie, status en vergrendeling
Bedieningsstappen:
Krachtoverbrenging: Hang (sluit) de bovenste en onderste deuren met een stroomonderbreker (belastingsschakelaar) → de aardingsschakelaar met een scheidingsschakelaar → de stroomonderbreker (belastingsschakelaar) met een krachtoverbrenging is voltooid.
Stroomuitval: onderbreker (belastingsschakelaar) → scheider → aardingsschakelaar → onderbreker (belastingsschakelaar) is onbelast (geopend) en de deur is verduisterd.
● Installatie-instructies

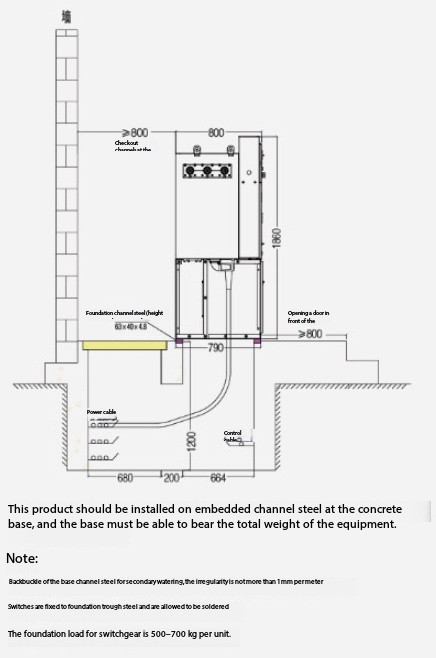

◆Fundering en algemene afmetingen

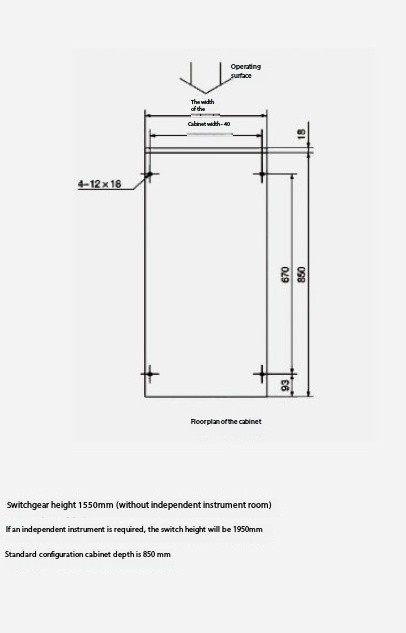

◆Kast en totale installatieafmetingen
Hottags: Milieuvriendelijke gasisolerende schakelkast
Gerelateerde categorie
Stuur onderzoek
Contact informatie
-
Adres
No.228 Weishiqi Road, Yueqing Economic Development Zone, Wenzhou City, provincie Zhejiang, China
-
Tel
-
E-mailen
Voor vragen over kabelbakken, hoogspanningsschakelaars, lage spanning switchgear of prijslijst, laat uw e -mail aan ons over en we nemen binnen 24 uur contact met ons op.
