Eenheid Milieubescherming

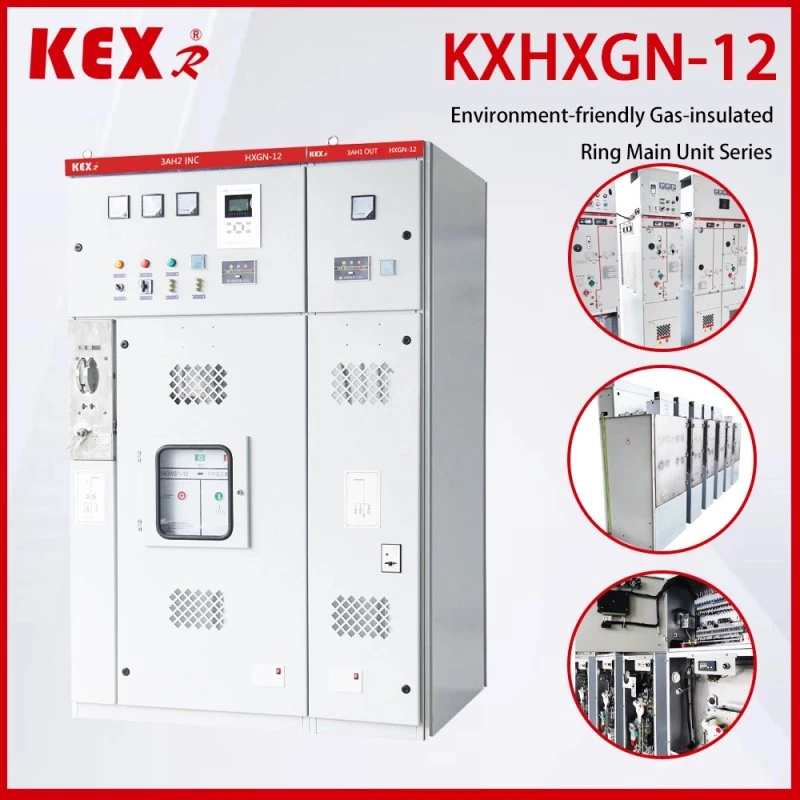

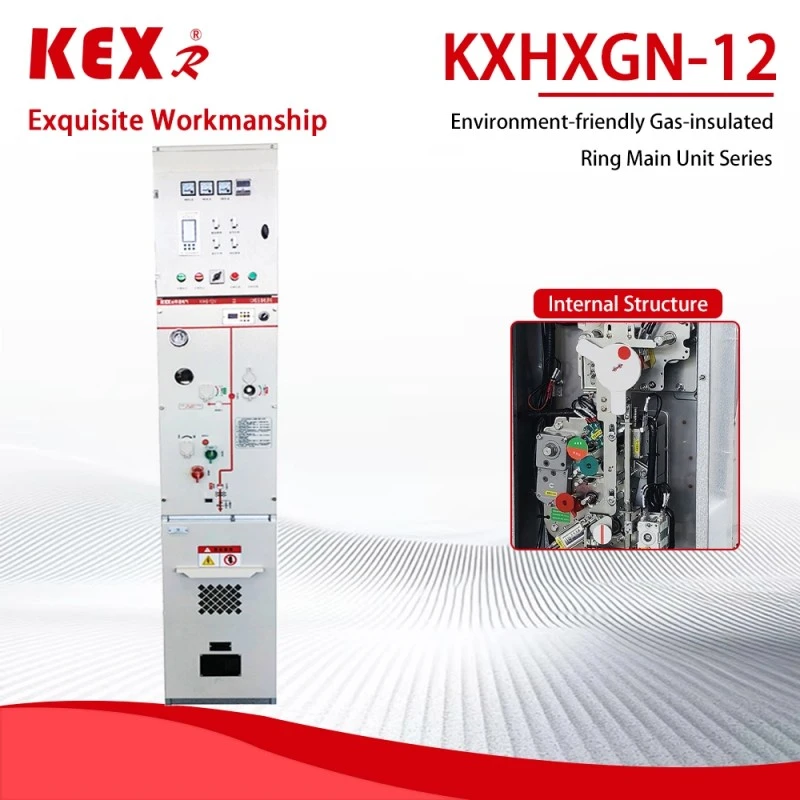

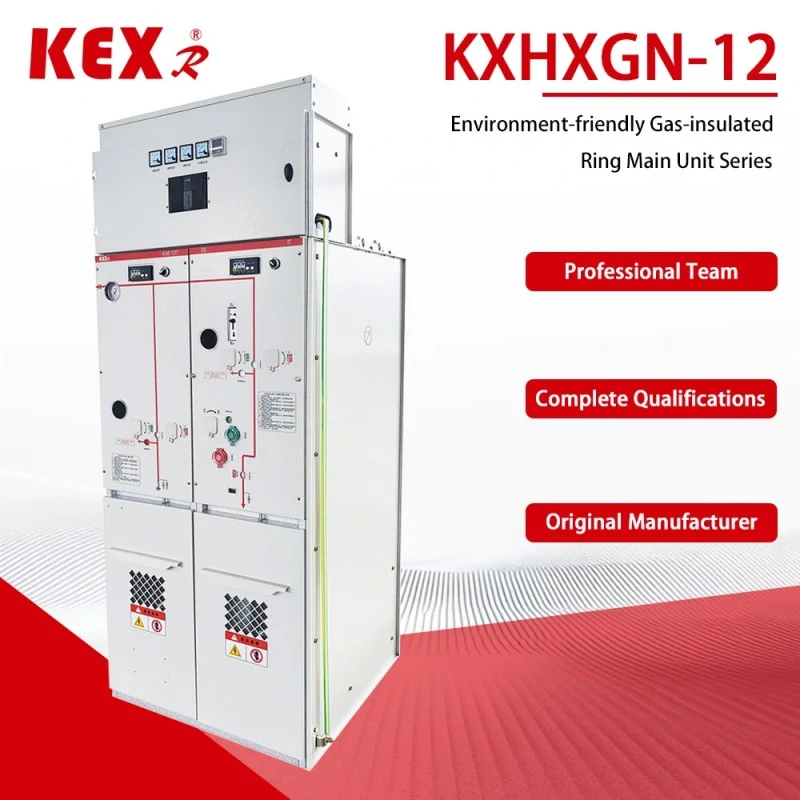

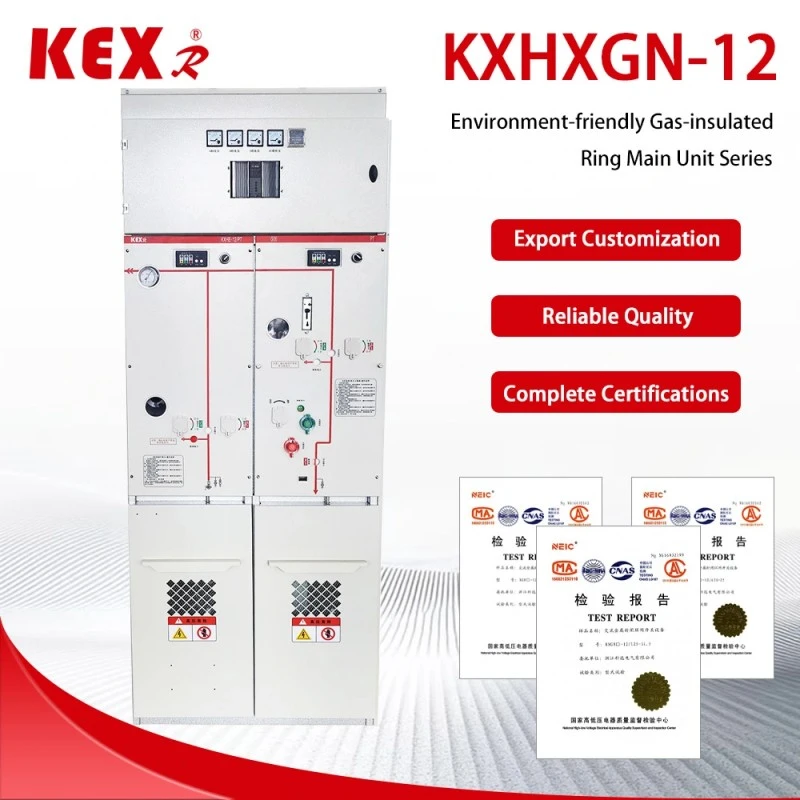

KXHXGN-12 type Milieubeschermingseenheid geproduceerd door KEXR, een leverancier van krachttransmissie- en distributieapparatuur in China, is een 12 kV gasgeïsoleerde ringnetwerkkast met milieubeschermingsgas (zoals droge lucht, stikstof of gemengd gas) als isolatiemedium, dat geschikt is voor de stroomvoorziening van ringnetwerken, terminalvoeding en kleinschalige openings- en sluitingsstations van distributienetwerken.
Model: KXHXGN-12
Merk: KEXR

Stuur onderzoek

Productomschrijving

● Hoofdkenmerk van de Milieubeschermingseenheid

(1) Voordelen op het gebied van milieubescherming

◆Gratis SF-gas: de Environmental Protection-eenheid gebruikt droge lucht, stikstof of nieuw milieubeschermingsgas (zoals G, AirPlus®, etc.), wat in overeenstemming is met de EU-F-gasregelgeving en het Chinese 'dubbele koolstof'-beleid.

◆Lage CO2-uitstoot: Vergeleken met SF-ringnetwerkkasten nadert het GWP (Global Warming Potential) nul.

(2) Structureel ontwerp

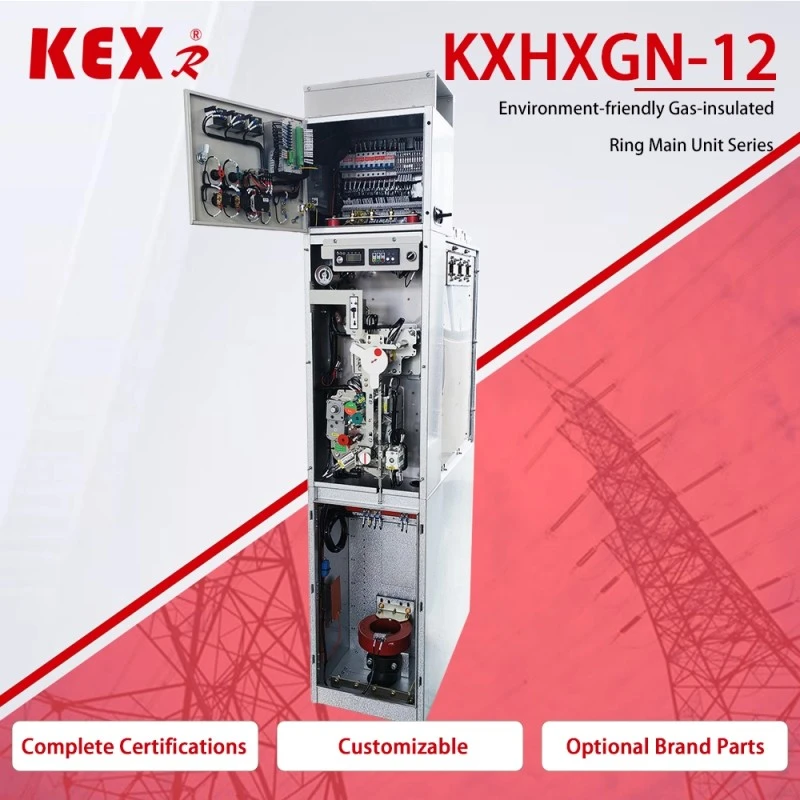

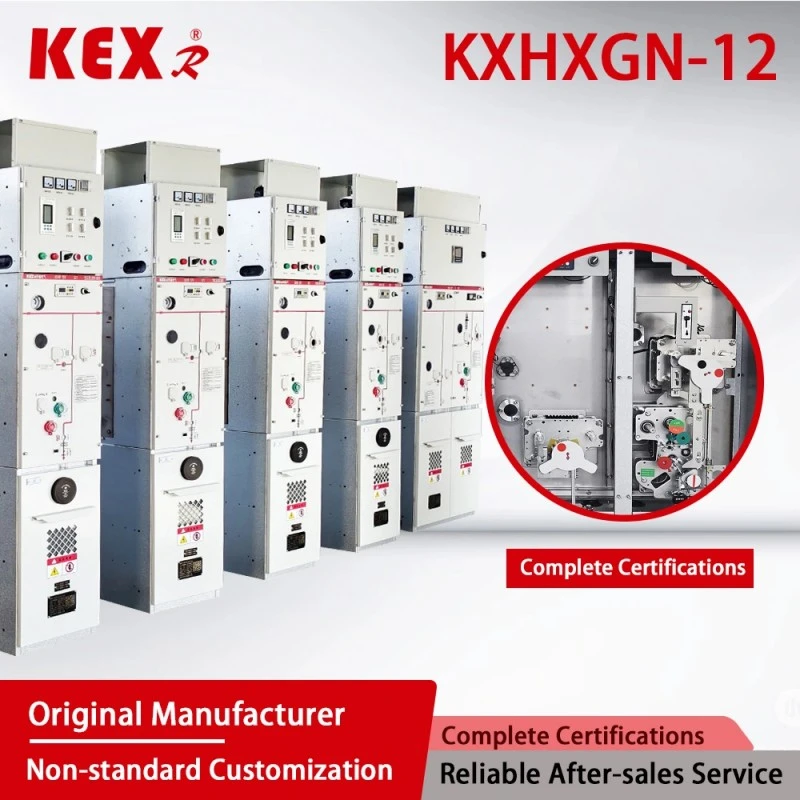

◆Modulair ontwerp: de eenheid voor milieubescherming van inkomende lijn, uitgaande lijn, meting en PT kan worden uitgebreid.

◆Gesloten structuur: het beschermingsniveau van de Environmental Protection-eenheid bereikt IP67, dat stofdicht, vochtbestendig en condensatiebestendig is, geschikt voor zware omstandigheden.

◆Compact formaat: het bespaart ruimte dan een AIS-ringnetwerkkast en is milieuvriendelijker dan traditionele SF₆ GIS.

(3) Intelligente opties

Er kan worden gekozen voor intelligente monitoring (zoals DTU, online temperatuurmeting, gedeeltelijke ontladingsmonitoring, etc.) om de toegang tot Internet of Things (IoT) te ondersteunen en bediening en onderhoud op afstand te realiseren.

● Technische parameters van de eenheid Milieubescherming

◆ Stroomonderbrekerkast

Item				Eenheid	Gegevens
Nominale spanning				Kv	12
Nominale frequentie				HZ	50
Nominaal isolatieniveau	1 Min werkfrequentie weerstaan Spanning		Naar aarde, fase naar fase	Kv	42
			Pauze		48
	Verlichtingsimpuls is bestand tegen spanning (piek)		Naar aarde, fase naar fase	Kv	75
			Pauze		85
	1min stroomfrequentie bestand tegen spanning van hulp-/stuurcircuit (naar aarde)			Kv	2
Nominale stroom				A	630
Beoordeeld op korte termijn, bestand tegen stroom (virtuele waarde)			Hoofdcircuit/aardingsschakelaar	kA	25/4s
			Aardingscircuit	kA	21,7/4s
Nominale piekstroom			Hoofdcircuit/aardingsschakelaar	kA	63
			Aardingscircuit	kA	54.5
Nominale kortsluitstroom en -tijden				kA/Tijd	25/30
Nominale kortsluitstroom (piek)				kA	63
Nominale laadbreekstroom van de kabel				A	25
Nominale werkingsvolgorde van de onderbreker O-0.3s-CO-180s-CO
Mechanisch leven		Onderbreker/scheidingsschakelaar		Tijd	10000/3000
IP-graad		Verzegelde doos			IP67
		Swichgear-schaal			IP4X
Gasdruk		Nominaal gaslaadniveau (20℃, overdruk)		Mpa	0.02
		Nominaal gas Min. fuctieniveau (20℃, overdruk)		Mpa	0
Afdichtingsprestaties,		Jaarlijks lekkagepercentage		%/Jaar	≤0,05

◆Belastingschakelkast

Item			Eenheid	Gegevens
Nominale spanning			Kv	12
Nominale frequentie			HZ	50
Nominaal isolatieniveau	1 Min werkfrequentie weerstaan Spanning		Kv

	Verlichtingsimpuls is bestand tegen spanning (piek)		Kv

	1min stroomfrequentie bestand tegen spanning van hulp-/stuurcircuit (naar aarde)		Kv	2
Nominale stroom			A	630
Beoordeeld op korte termijn, bestand tegen stroom (virtuele waarde)		Hoofdcircuit/aardingsschakelaar	KA	25/4s
		Aardingscircuit	KA	21,7/4s
Nominale piekstroom		Hoofdcircuit/aardingsschakelaar	KA	63
		Aardingscircuit	KA	54.5
Nominale kortsluitstroom (piek)		Lastschakelaar/aardingsschakelaar	KA	63
Nominale actieve belasting-onderbreekstroom			A	630
Nominale onderbrekingsstroom met gesloten lus			A	630
5% Nominale actieve belasting-onderbreekstroom			A	31.5
Nominale laadbreekstroom van de kabel			A	10
Nominale actieve lastonderbrekingstijden			Tijd	100
Aardfoutstroomonderbreking			EEN/Tijd	31,5/10
De laadstroom van lijnen en kabels wordt losgekoppeld onder de voorwaarde van aardlek.			EEN/Tijd	17,4/10
Mechanisch leven	Onderbreker/scheidingsschakelaar		EEN/Tijd	10000/3000
IP-graad	Verzegelde doos			IP67
	Swichgear-schaal			IP4X
Gasdruk	Nominaal gaslaadniveau (20℃, overdruk)		Mpa	0.02
	Nominaal gas Min. fuctieniveau (20℃, overdruk)		Mpa	0
Afdichtingsprestaties,	Jaarlijks lekkagepercentage		%/Jaar	≤0,05

● Implementatiestandaard van de eenheid Milieubescherming

◆ Gemeenschappelijke technische vereisten van GB/T 1022-normen voor hoogspanningsschakel- en besturingsapparatuur.

◆ GB/T39063640.5kV AC metalen schakelapparatuur en besturingsapparatuur.

◆ GB/T1985 Hoogspannings-AC-scheidingsschakelaar en aardingsschakelaar

◆ GB/T38043.6-40,5 kV AC-hoogspanningsbelastingsschakelaar

◆ GB/T1984 Hoogspannings-AC-stroomonderbreker

◆ GB/T4208 IP-code van schaalbeschermingsniveau

◆ GB/T7354 Meting van gedeeltelijke ontlading

◆ GB/T311.1 Isolatiecoördinatie Deel 1: Definitie, principes en regels

● Gebruiksvoorwaarden van de Environmental Protection-eenheid

◆ Maximumtemperatuur: +45 graden Celsius;

◆ Minimumtemperatuur: -25 graden Celsius;

◆ Maximumtemperatuur: (gemiddelde over 24 uur) +35 graden Celsius;

◆ Maximum gemiddelde relatieve vochtigheid (24 uur 1: ≤ 95%; Hoogte: ≤ 1500 m; Seismische capaciteit: 8 graden;

◆ Beschermingsgraad: geladen behuizingsafdichting IP67, schakelkastbehuizing IP4x;

◆ De omringende lucht mag niet duidelijk vervuild zijn door corrosief brandbaar gas en waterdamp.

◆ Er is geen sprake van frequente hevige trillingen en het hardheidsontwerp onder ruwe delen voldoet aan allerlei eisen.

◆ Wanneer het wordt gebruikt onder normale omgevingsomstandigheden buiten GB/T3906, moet de gebruiker onderhandelen met KEXR

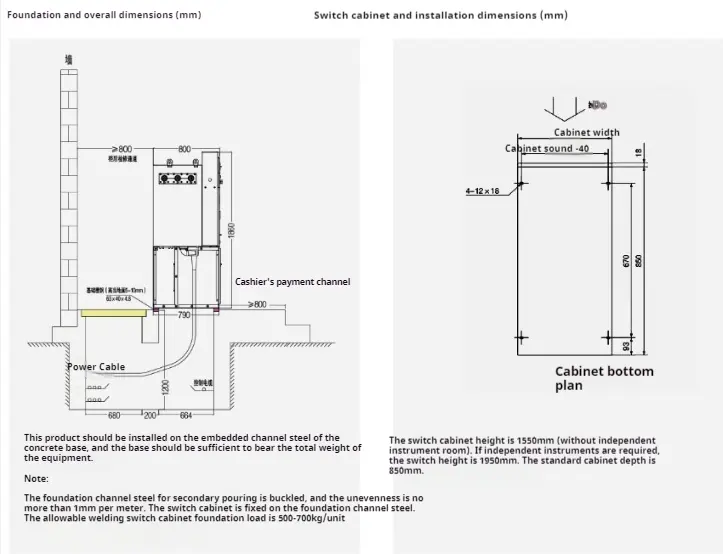

● Installatie-instructies
