Modulaire ring hoofdeenheid

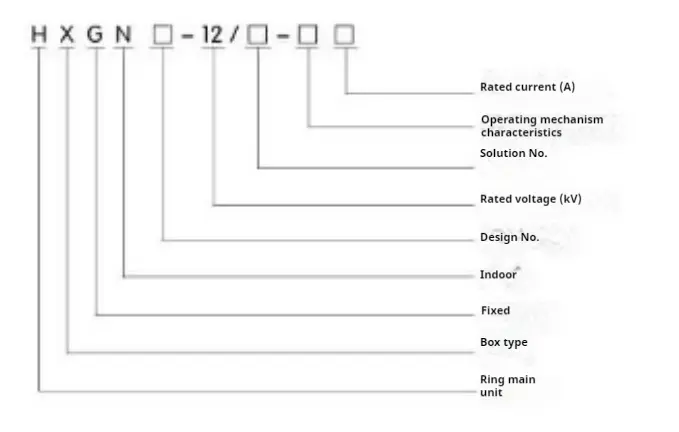

○ Model betekenis

○ Hoofdgebruik en toepassingsomvang van het HXGH-12-type modulaire ring hoofdeenheid

Modulaire ringhoofdeenheid is geschikt voor binnen complete sets van 3,6-12kV driefasige wisselstroom met 50Hz enkele bussectie, die wordt gebruikt voor het ontvangen en distribueren van elektrische energie, en heeft de functies van het besturen, beschermen en bewaken van het circuit. Het kan worden toegepast op verschillende soorten energiecentrales, onderstations, industriële en mijnbouwbedrijven, hoogbouwgebouwen en andere plaatsen, en kan ook worden gecombineerd met ringnetwerkkasten die moeten worden gebruikt in schakelstations.

○ Hoofdstructuur en kenmerken van het HXGH-12-type modulaire ring hoofdeenheid

▶ De hoofdeenheid van de modulaire ring is gelast met hoekstaal van hoge kwaliteit.

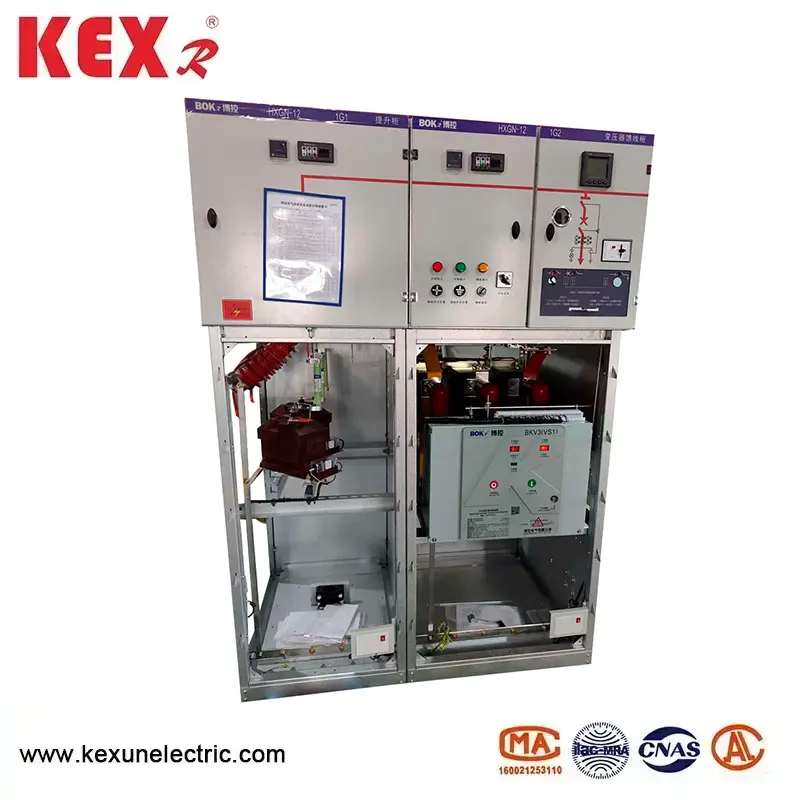

▶ De stroomonderbrekerruimte bevindt zich in het middelste (onderste) deel van de kast, wat handig is voor installatie, foutopsporing en onderhoud. De standaard is uitgerust met Zn63AIVS1-12) stroomonderbreker en er is een drukkanaal om persoonlijke veiligheid te waarborgen.

▶ Geavanceerde en betrouwbare Rotary Disconnector kunnen worden gebruikt om veilig de stroomonderbreker te betreden voor onderhoud wanneer de hoofdbus wordt opgeladen. Geavanceerde en betrouwbare Rotary Disconnector kan veilig de stroomonderbrekruimte binnenkomen voor onderhoud wanneer de hoofdbus wordt geëlektrificeerd.

▶ Het beveiligingsniveau van de hoofdeenheid van de modulaire ring is IP2X.

▶ uitgerust met betrouwbaar en volledig functioneel verplicht mechanisch vergrendelingsapparaat, dat eenvoudig en effectief aan de vereisten van "vijf voorzorgsmaatregelen" kan voldoen.

▶ Heb een verwijtbaar aardingssysteem.

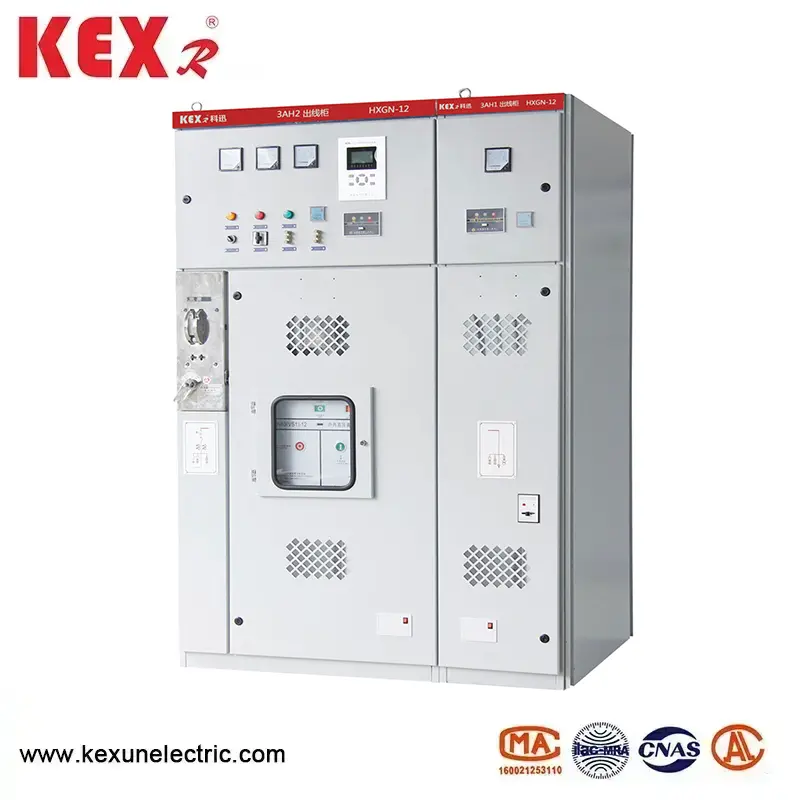

▶ De deur is uitgerust met een observatievenster, dat duidelijk de werkende toestand van de componenten in de kast kan observeren.

▶ Het bedieningsmechanisme wordt vergrendeld door een mechanische slot die betrouwbaarder is dan XGN66-12.

▶ De inkomende en uitgaande kabels zijn lager dan de voorkant van de bodem van de kast, wat handig is voor gebruikers om verbinding te maken.

○ Gebruik van omgevingscondities van het HXGH-12-type modulaire ring hoofdeenheid

1. De bovengrens van omgevingstemperatuur is +40 ℃ en de ondergrens is -10 ℃;

2. De hoogte van de hoofdeenheid van de modulaire ring moet minder zijn dan 1000 m;

3. De dagelijkse gemiddelde waarde van de relatieve luchtvochtigheid van de lucht is niet meer dan 95%en de maandelijkse gemiddelde waarde is niet meer dan 90%; De dagelijkse gemiddelde waarde van waterdamp is niet meer dan 2,2x10-3mpa en de maandelijkse gemiddelde waarde is 1,8x10-3mpa;

● Hoofdtechnische parameter van de HXGN □ -12 Type Modulaire ring Hoofdeenheid
