Buiten Hv Vcb

Producteigenschappen

Extreem hoge betrouwbaarheid

Volledig onderhoudsvrij gedurende de gehele levensduur.

Hoge mechanische levensduur en elektrische levensduur.

Klein formaat, licht van gewicht en eenvoudige installatie

 Met standaard relaisbeveiliging en snelle automatische hersluitfunctie.

Gebruiksomstandigheden van  ZW7-27.5  type Outdoor hv vcb

¨ Temperatuur: -30℃~60℃;

¨ Hoogte: minder dan 2000 meter

¨ Windsnelheid: ≤34m/s;

¨ Vervuilingsgraad: Ⅳ级;

¨ Opslagtemperatuur: -40℃~85℃。

Belangrijkste technische parameter van de vcb

Belangrijkste mechanische parameter van de breker

Structuur en werkingsprincipe van stroomonderbreker

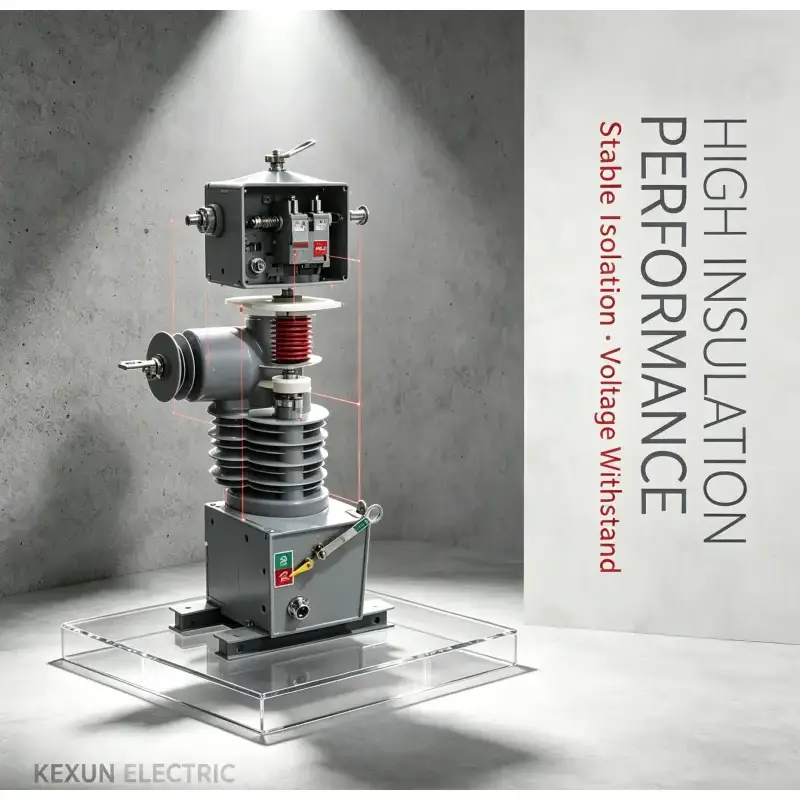

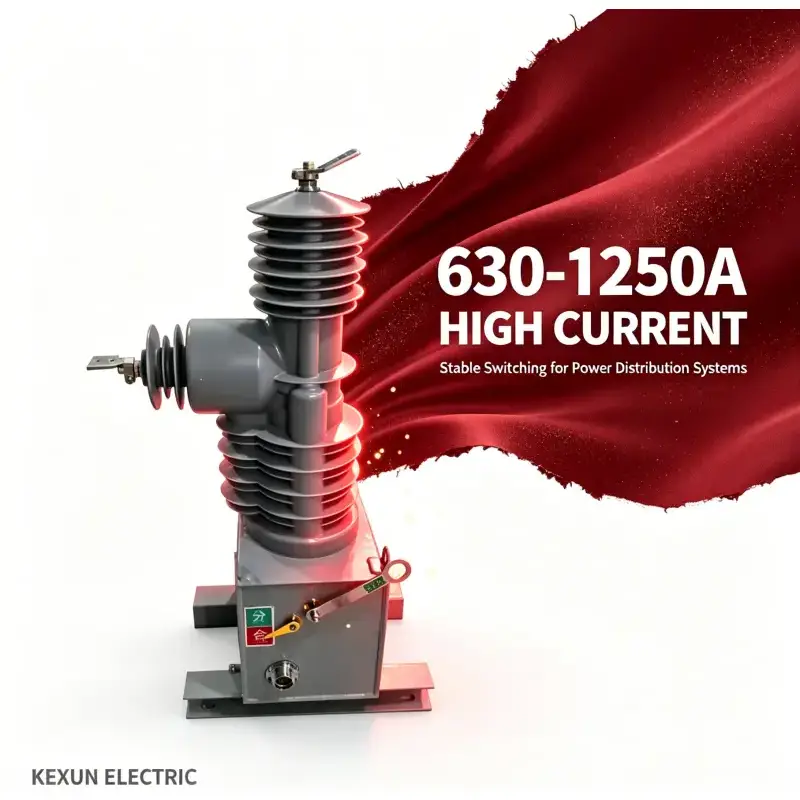

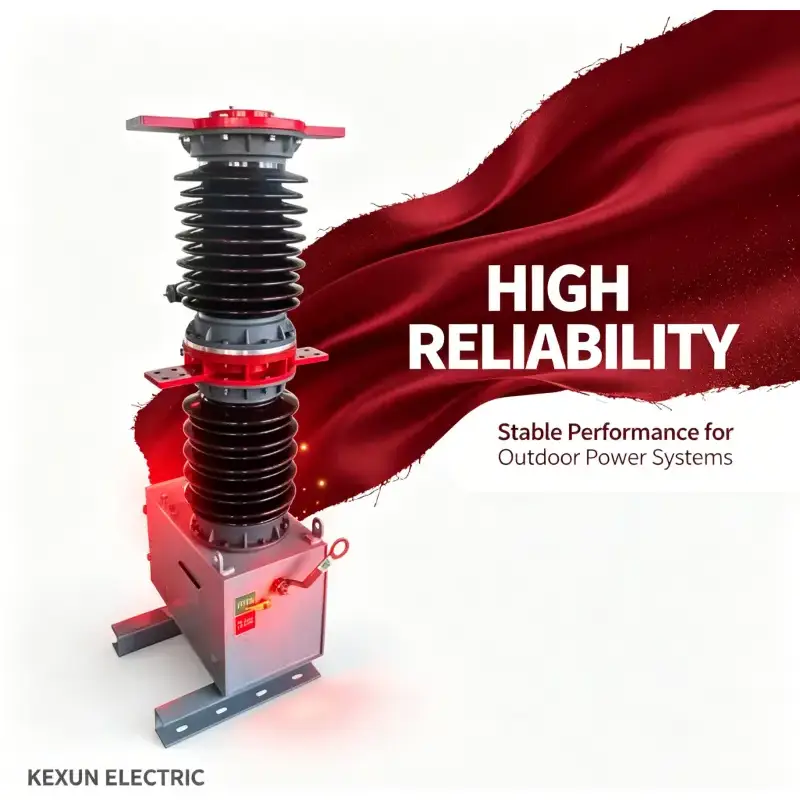

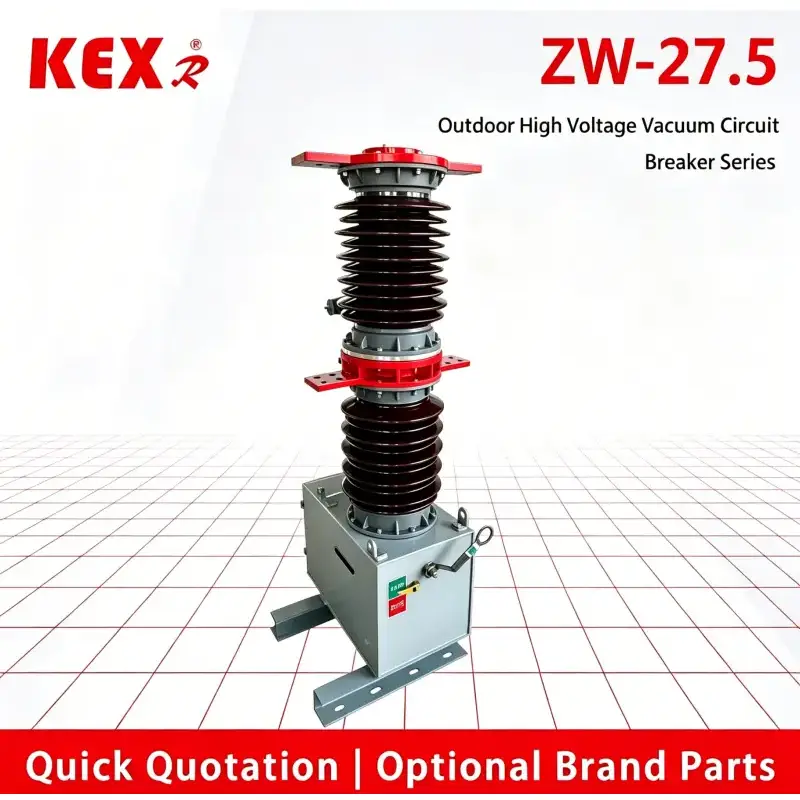

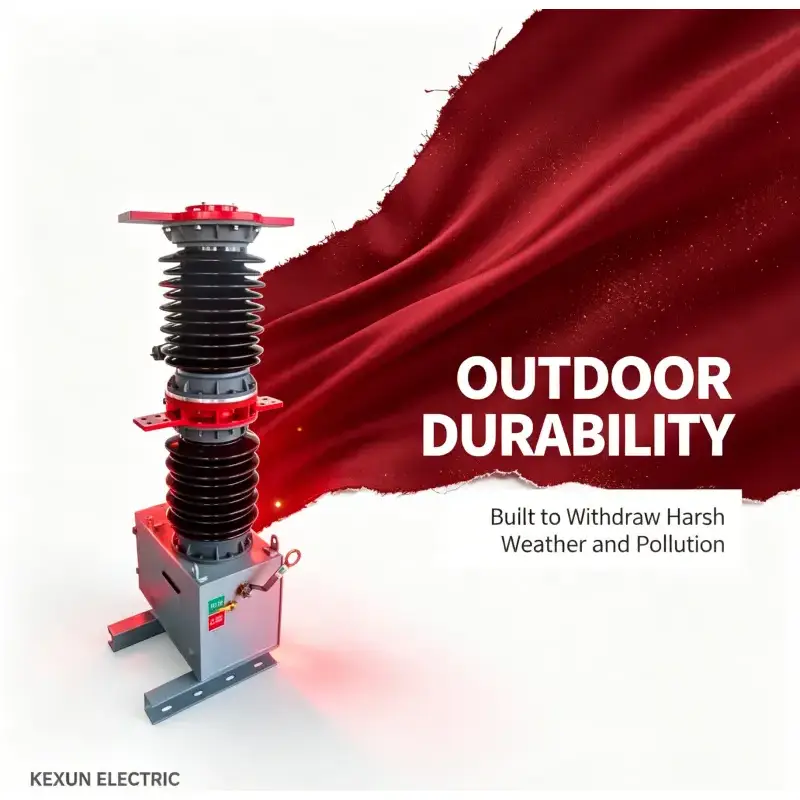

ZW7-27.5 Outdoor hv vcb bestaat voornamelijk uit een geïntegreerde afgedichte paal, stroomtransformator, veerbedieningsmechanisme en doos. Dit type stroomonderbreker is geminiaturiseerd. Tegelijkertijd is hij uitgerust met een handmatige noodontgrendeling. De stroomtransformator kan worden geselecteerd op basis van de behoeften van de gebruiker.

De besturing van ZW7-27.5 Outdoor hv vcb wordt gecompleteerd door de intelligente besturingseenheid. De aan-uit-bediening van de schakelaar kan lokaal worden gerealiseerd, maar kan ook op afstand worden bediend via de communicatie-interface. Andere informatie van de stroomonderbreker kan ook naar het controlecentrum worden verzonden en het communicatiekanaal kan kabel, glasvezel, GPRS/CDMA, GSM, enz. zijn. De besturing van de ZW7-27.5 Outdoor hv vcb wordt voltooid door de intelligente besturingseenheid. De aan-uit-bediening van de schakelaar kan lokaal worden gerealiseerd, maar kan ook op afstand worden bediend via de communicatie-interface. Andere informatie over de stroomonderbreker kan ook naar het controlecentrum worden verzonden en het communicatiekanaal kan kabel, glasvezel, GPRS/CDMA, GSM, enz. zijn.

De intelligente besturingseenheid wordt dichtbij de stroomonderbreker geïnstalleerd en via een besturingskabel met de stroomonderbreker verbonden. De voeding van de intelligente besturingseenheid is verdeeld in hoofdvoeding en standby-voeding. De hoofdvoeding is AC of DC 220V, die wordt verkregen via een hoogspanningslijn via PT. De back-upstroomvoorziening wordt geleverd door de batterij (geïnstalleerd in de intelligente besturingskast). Bij normale werking laadt de hoofdvoeding de back-upvoeding op; Wanneer de hoofdvoeding uitvalt, kan de back-upvoeding nog steeds de besturing van de stroomonderbreker en andere handelingen in de besturingseenheid voltooien. De back-upvoeding (indien volledig geladen) kan de hele machine niet minder dan 48 uur laten werken.

Het bedieningsmechanisme van de stroomonderbreker is uitgerust met een handmatige nooduitschakelhendel voor nooduitschakeling wanneer het besturingssysteem of de stroomvoorziening uitvalt.

2.1 Werkingsprincipe en proces van stroomonderbreker

2.1.1 Principe van boogdoving:

ZW37-27.5 Outdoor hv vcb gebruikt een vacuümonderbreker, met vacuüm als boogdovend en isolerend medium, dat een extreem hoge vacuümgraad heeft. Wanneer de bewegende en statische contacten worden uitgeschakeld met elektriciteit onder invloed van het bedieningsmechanisme, ontstaat er een vacuümboog tussen de contacten. Tegelijkertijd zal, vanwege de speciale structuur van de contacten, ook een geschikt longitudinaal magnetisch veld worden gegenereerd in de opening tussen de contacten, waardoor de vacuümboog diffuus blijft en de boog gelijkmatig over het contactoppervlak wordt verdeeld om te branden, om een ​​lage boogspanning te behouden. Wanneer de stroom op natuurlijke wijze nul overschrijdt, kunnen de resterende ionen, elektronen en metaaldamp binnen microseconden worden gecombineerd of gecondenseerd op het contactoppervlak en het schild. Omdat het longitudinale magnetische veld wordt gebruikt om de vacuümboog te regelen, heeft de vacuümstroomonderbreker een sterk en stabiel vermogen om de stroom te onderbreken.

2.1.2 Opslag:

De openings- en sluitenergie van ZW7-27.5 Outdoor hv vcb wordt met hoge prestaties opgeslagen en geïnstalleerd in de doos van de intelligente controllereenheid. Bij het openen en sluiten. De oplaadtijd, geleverd door de hoofdvoeding of back-upvoeding van de besturingseenheid, bedraagt ​​niet meer dan 10 seconden en de condensatorspanningsfout is ≤1V.

2.1.3 Sluiten: Druk lokaal op de inschakelknop op de intelligente besturingseenheid, of activeer de inschakelspoel van het bedieningsmechanisme door middel van een afstandsbediening, zodat de ijzeren kern het bewegende contact van de stroomonderbreker aandrijft om met de opgegeven snelheid in te schakelen. Wanneer wordt geoordeeld dat de stroomonderbreker zich in de sluitpositie bevindt, schakelt de regellus automatisch de stroomtoevoer naar de sluitspoel uit. Op dit moment wordt de ijzeren kern door de werking van de permanente magneet aan de sluitzijde gehouden. Nadat de sluitspoel is uitgeschakeld, kan deze niet alleen de reactiekracht van de contactveer van de stroomonderbreker overwinnen, maar ook de zelfsluitende kracht hebben, zodat de stroomonderbreker betrouwbaar in de sluitpositie kan worden gehouden.

2.1.4 Openen: Druk lokaal op de uitschakelknop op de intelligente besturingseenheid, of activeer de uitschakelspoel van het bedieningsmechanisme door middel van een uitschakelbediening op afstand, om de zelfhoudende kracht van de permanente magneet aan de sluitzijde te overwinnen en de uitschakelveer aan de ijzeren kern te laten trekken om het bewegende contact van de stroomonderbreker met de gespecificeerde snelheid uit te schakelen. Wanneer wordt geoordeeld dat de stroomonderbreker zich in de openingspositie bevindt, schakelt de regellus automatisch de stroomtoevoer van de openingsspoel uit, en op dit moment wordt de ijzeren kern aan de openingszijde gehouden vanwege de trekkracht van de openingsveer, zodat de stroomonderbreker betrouwbaar in de openingspositie wordt gehouden.

2.1.5 Handmatige noodremopening:

Wanneer de stroomonderbreker zich in de sluitpositie bevindt, houdt u de handmatige uitschakelknop van de stroomonderbreker ingedrukt met een isolerende bedieningsstang en trekt u deze naar beneden, zodat de stroomonderbreker met een bepaalde snelheid kan uitschakelen, wat ervoor kan zorgen dat de stroomonderbreker kan de nominale belastingsstroom betrouwbaar uitschakelen.
