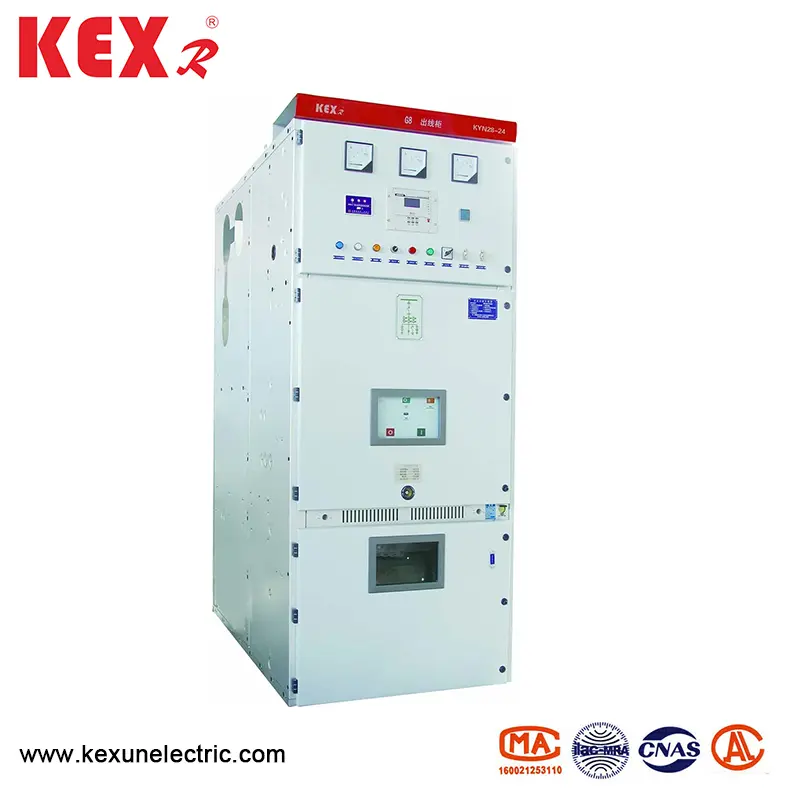

Armor-geklede schakelende metalen gesloten schakelaarapparatuur

● Toepassingsgebied

De KYN28-24-type pantser-beklede schakel met metalen gesloten schakelaars (hierna wordt schakelaarapparatuur aangeduid) geschikt voor een binnenstander van een driekfase 50/60H KYN28-24 Switch-apparatuur heeft verschillende functies om verkeerde werking te voorkomen, waaronder het voorkomen dat de handcart beweegt met belasting, waardoor de aardingsschakelaar de stroomonderbreker niet kan sluiten, waardoor de aardingsschakelaar niet kan worden gesloten met elektriciteit en voorkomen dat deze het levende compartiment per ongeluk binnenkomt. De KYN28-24-type pantser-geklede verschuiving metalen gesloten schakelaarapparatuur is uitgerust met VS1-24-serie hoogspanning AC-vacuümstroomonderbreker HandCart en YD4G-24-serie verzegelde vacuümbreker handcart met uitstekende prestaties. Het secundaire circuit van schakelapparatuur is uitgerust met geavanceerde en betrouwbare besturings- en beschermingscomponenten; De bus hanteert warmte-krinkbare isolatiemateriaal of met epoxy gecoate isolatiemiddelen, optimaliseert de elektrodevorm en de kastlichaam is compact in structuur. Het is een stroomverdelingsapparatuur met geavanceerde technologie, stabiele prestaties, redelijke structuur, handig gebruik, veiligheid en betrouwbaarheid.

● Productproductienorm

De KYN28-24-type pantser beklede schakel met metalen gesloten schakelaar Apparatuur voldoet aan de normen:

◆ Isolatiecoördinatie van GB 311.1 Hoogspanningsvermogenstransmissie en transformatieapparatuur

◆ GB1984 Hoogspanning AC -stroomonderbreker

◆ GB39063.6KV ~ 40.5KV AC Metaal ingesloten schakelapparatuur en bedieningsapparatuur

◆ GB/T11022 Gemeenschappelijke technische vereisten van normen voor hoogspanningsschakelaars en controlegear. ◆ Gemeenschappelijke technische vereisten van IEC 60694-standaard voor hoogspanningsschakelaars en controleares. ◆ IEC 62271-200: 2003 Hoge spanning Switchgear en ControlGear Deel 200: Nominale spanning 1KV boven 52kV en onder AC-metaal ingesloten schakelapparatuur en besturingsapparatuur.

● Technische parameter

● Structuur en werkingsprincipe

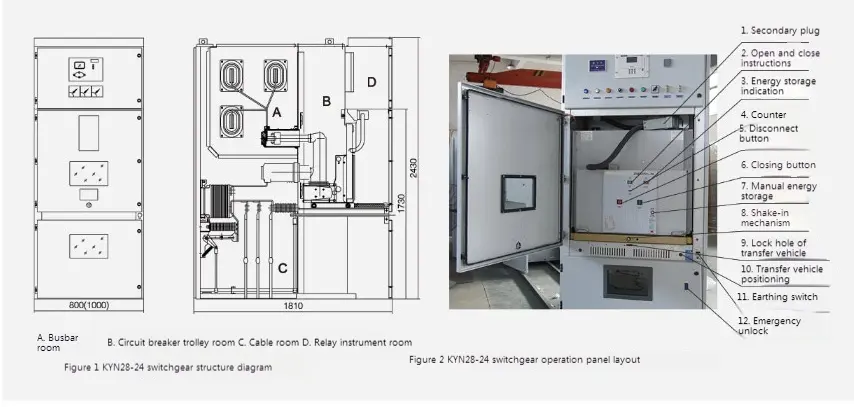

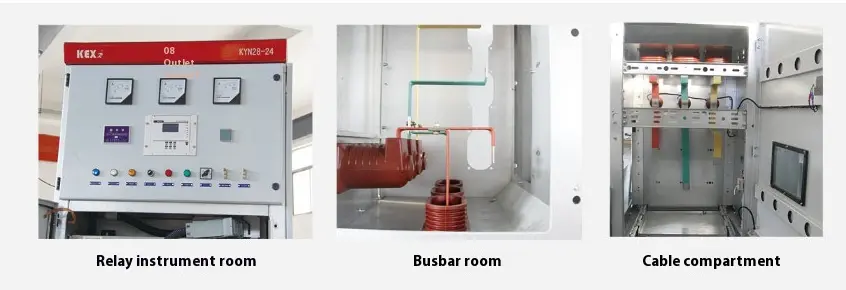

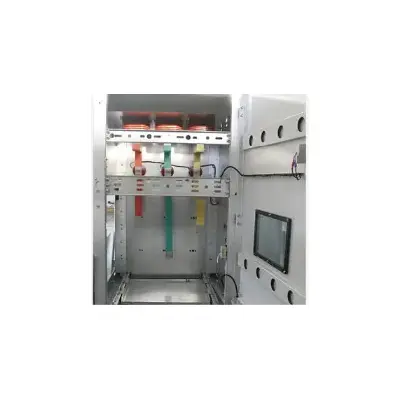

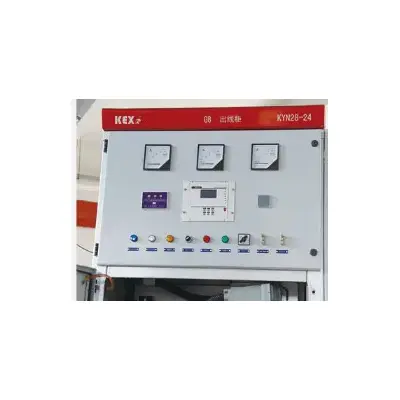

De KYN28-24-type pantser beklede schakelende metalen gesloten schakelapparatuur bestaat uit kast en verwijderbare onderdelen (algemeen bekend als handcart). De kast is verdeeld in verschillende functionele compartimenten door metalen partities, zoals buskamer, stroomonderbreker, kabelruimte en relaisinstrumentenruimte. Verwijderbare delen van SwitchGear kunnen worden uitgerust met vacuümstroomonderbreker, spanningstransformator handcart, bliksemafscheider, isolatie handcart en fuse handcart.

● Belangrijkste structurele kenmerken

Switchgear kan back-to-back worden gerangschikt of tegen de muur worden geïnstalleerd, wat niet alleen de veiligheid en flexibiliteit van schakelapparaten verbetert, maar ook de vloeroppervlak vermindert.

◆ De schaal

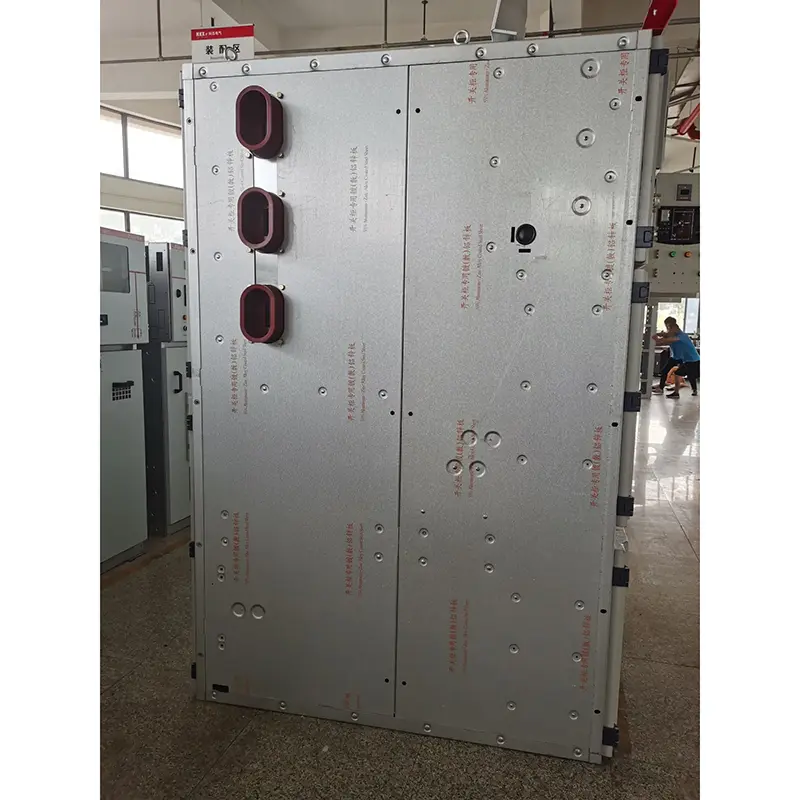

De schaal van KYN28-24-type pantser-geklede schakel met metalen gesloten schakelaar is gemaakt van geïmporteerde aluminium-zink gecoate stalen plaat, die wordt verwerkt door CNC Machine-gereedschap en gemaakt door meervoudig vouwproces. Het hele kast heeft een hoge precisie en sterke corrosieweerstand en oxidatieweerstand, en vanwege de goedkeuring van meervoudige vouwtechnologie is de kast lichter in het totale gewicht, hoger in mechanische sterkte en mooi in uiterlijk dan andere vergelijkbare apparatuurkasten. De kast neemt een geassembleerde structuur aan, die is verbonden door een wilgmoer en een hoge sterkte bout, zodat de verwerking en productiecyclus wordt ingekort, de onderdelen universeel zijn, de vloeroppervlak is klein en de productieorganisatie is handig.

◆ De handcart

Het handcart -skelet is gemaakt van dunne stalen plaat en geassembleerd door CNC Machine -gereedschap. De handcart en de kast hebben een hoge bijpassende precisie en de mechanische vergrendeling is veilig, betrouwbaar en flexibel. HandCart kan worden onderverdeeld in handcart van de stroomonderbreker, de handcart van de spanningstransformator, de handcart, isolatie -handcart, enz. Handcarts met dezelfde specificaties kunnen vrij worden verwisseld. De handcart heeft een ontkoppeling/testpositie en een werkpositie in de kast en elke positie heeft een positioneringsapparaat. Om betrouwbare in elkaar grijpen te zorgen. Alle soorten handcarts worden voortgestuwd en ingetrokken door schroefstaven, die licht en flexibel zijn om te werken en geschikt voor het dienstverlening van het personeel. Wanneer de handcart uit de kast moet worden verwijderd, kan deze gemakkelijk worden verwijderd met een speciale transfertruck voor verschillende inspecties en onderhoud. Wanneer de handcart -lopende auto wordt getransporteerd naar de stroomonderbreker van de kast, kan deze betrouwbaar worden vergrendeld in de off/testpositie en het lampje van de kastpositie -indicatielicht toont zijn positie. Pas nadat de handcart volledig is vergrendeld, kan het voortstuwingsmechanisme van de loodschroef worden geschud om de handcart naar de werkpositie te duwen. Wanneer de handcart de werkpositie bereikt, neemt de werkkracht van de voortstuwingsgreep plotseling toe en kan niet worden gedraaid en het overeenkomstige positie -indicatielampje toont zijn positie. De mechanische vergrendeling van de handcart kan op betrouwbare wijze ervoor zorgen dat de stroomonderbreker alleen kan worden gesloten wanneer de handcart zich in de werkpositie of testpositie bevindt; Bovendien kan de handcart alleen bewegen wanneer de stroomonderbreker zich in de openingsstatus bevindt.

◆ Drukonthaalapparaat

Drukontlastingsapparaten zijn geïnstalleerd boven de handcartruimte, de buskamer en de kabelruimte. Wanneer fouten in het compartiment plaatsvinden en boog optreedt, stijgt de luchtdruk in de schakelapparatuur en wordt de kastdeur gesloten door een speciale afdichtingsring die op de voordeur is geïnstalleerd, en de drukverlichtingsmetaal van het bovenste apparaat wordt automatisch geopend om druk en hoog-temperatuurgas vrij te geven, waardoor de veiligheid van operatoren en schakelaars wordt gewaarborgd.

◆ De secundaire plug is verbonden met de handcart.

De secundaire verbinding tussen het schakelgear en de handcart wordt gerealiseerd door het contact van de secundaire plug, die is verbonden met de handcart via een nylon golfkolle telescopische buis en de secundaire socket is geïnstalleerd rechtsboven op de handcart van de schakelapparatuur. Alleen wanneer de HandCart in de test/uit -positie staat, kan de secundaire plug worden aangesloten of losgekoppeld. De secundaire plug is vergrendeld wanneer de handcart de werkpositie binnengaat. Handcart van stroomonderbreker uitgerust met slot- en vergrendelingselektromagneet, voordat de secundaire plug is aangesloten, wordt het slotmechanisme van HandCart vergrendeld door elektromagneet en kan het alleen worden geopend, zodat het niet kan worden gesloten.

◆ Opgeladen display -apparaat

De schakelgerei kan worden uitgerust met een live display-apparaat voor het detecteren van de werking van het primaire circuit, dat bestaat uit een hoogspanningssensor en een display. Het apparaat kan de oplaadstatus van het hoogspanningscircuit oproepen en kan ook samenwerken met het elektromagnetische slot om de bedieningsgreep met geweld te vergrendelen, de kastdeur en de aangrenzende kasten, om de doelen te bereiken om de handcart te voorkomen en te voorkomen dat het opladen van het laden van het laden van het laden van het laden van het opladen van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van de fouten en het verbeteren van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het opladen van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van het laden van de fouten en het verbeteren van de laadprestaties.

◆ Voorkom condensatie

Om condensatie in de omgeving te voorkomen met een hoge luchtvochtigheid of een grote temperatuurverandering, worden elektrische verwarmers respectievelijk geïnstalleerd in de stroomonderbreker en kabelruimte, om isolatieongevallen onder de bovengenoemde bedrijfsomstandigheden te voorkomen.

◆ Aardapparaat

Er is een 5 × 40 mm2 aardingsbalk in de kabelruimte, die door de aangrenzende kasten loopt en goed is verbonden met de kasten voor het gebruik van direct geaarde componenten. Omdat het hele kast wordt gesplitst met aluminium gecoate zinkplaten, bevindt het hele kast zich in een goede aardingstoestand en zorgt voor de veiligheid van operators bij het aanraken van de kast.
