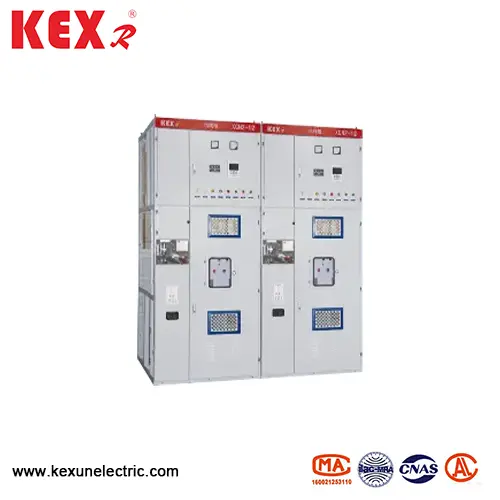

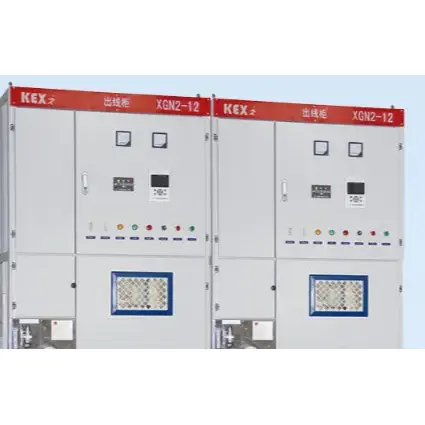

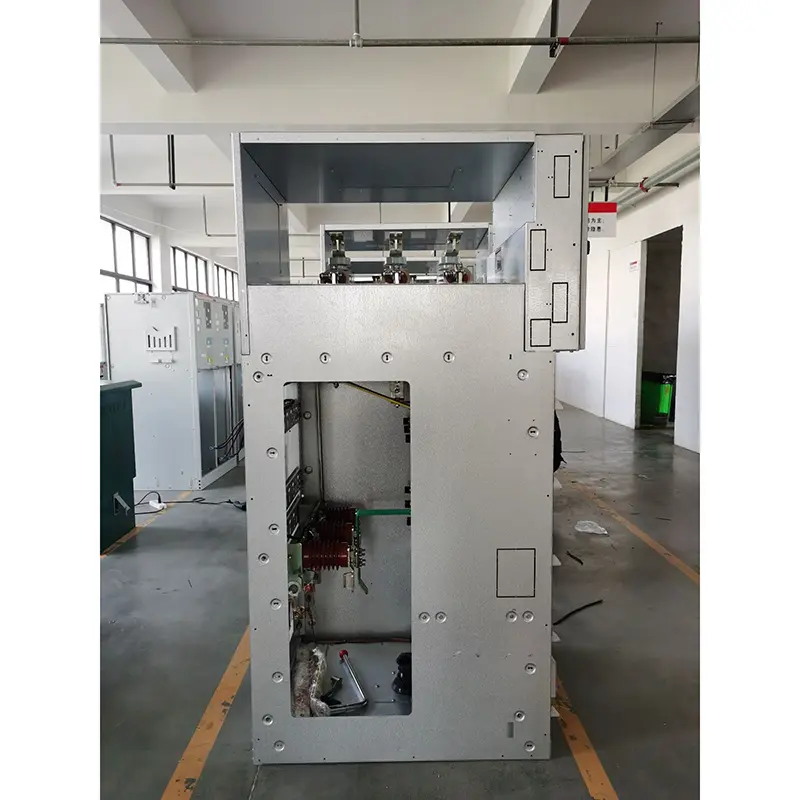

Box -type vast metaal gesloten schakelaarapparatuur
De belangrijkste primaire componenten van XGN2-12 Box-type vast metaal gesloten schakelaarapparatuur die speciaal is geproduceerd door Kexun in China Factory, zijn allemaal opnieuw ontworpen. Vergeleken met de handcar-apparatuur en GG-1 (a) F-apparatuur die voornamelijk worden gebruikt, heeft XGN2-12-doos type vast metaal gesloten schakelaarapparatuur een hoger isolatieniveau en beschermingsniveau, en geen fase-tot-fase en fase-tot-grondbandige duikborden en isolerend gas worden binnen gebruikt en er wordt geen secundaire plug gebruikt in het secundaire circuit.
Model: XGN2-12
Merk: Kexr
Model: XGN2-12
Merk: Kexr

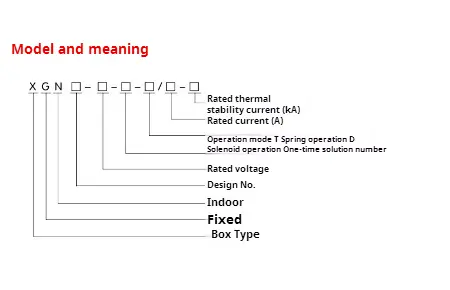

● Model betekenis
● Voornamelijk technische parameters van het XGN2-12-doos type vast metaal gesloten schakelaarapparatuur
|
Nummer |
Item |
Eenheid |
Gegevens |
|
1 |
Nominale spanning |
Kv |
3,6,10 |
|
2 |
Max Operating Work -spanning |
Kv |
3.5,8,9,11.5 |
|
3 |
Nominale stroom |
A |
5 ~ 3000 |
|
4 |
Rated Break Current |
De |
16,20,31,5,40 |
|
5 |
Nominale kortsluitingsstroom |
De |
40,50,80,100 |
|
6 |
Nominale kortsluiting dynamische stabiele stroom |
De |
40,50,80,100 |
|
7 |
Nominale hittestabiele stroom |
De |
16,20,31,5,40 |
|
8 |
Nominale hittestabiele tijd |
S |
4 |
|
9 |
IP -graad |
|
IP2X |
|
10 |
Bussysteem |
|
Enkele bus of met bypass |
|
11 |
Werkmethode |
|
Elektromagnetisch of opslagtype voor de lente -energie |
|
12 |
Afmetingen （breedte*Diepte*Hoogte） |
mm |
1100*1200*2650 (onder 1000A) |
|
13 |
Gewicht |
Kg |
1000 |
◆ Structuur
Dit XGN2-12-doos type vaste metalen gesloten schakelaarapparatuur is een metalen gesloten doosstructuur en het apparatuurframe is gelast door hoekstaal. De apparatuur is verdeeld in een stroomonderbreker, een buskamer, een kabelruimte en een estafettekamer door stalen platen, en de werking van de hoofdcomponenten in de apparatuur kan worden waargenomen door het observatieraam en de verlichtingslamp op de gevel. Om de technische prestaties van de apparatuur te verbeteren, zijn de belangrijkste componenten (zoals stroomonderbrekers en roterende ontkoppers) opnieuw ontworpen. Volgens de lay-out van het XGN2-12-doos type vaste metalen gesloten schakelaarapparatuur, kunnen relais worden geïnstalleerd in de relaisruimte, signaalrelais, met instrumenten, signaallichten kunnen worden geïnstalleerd op de deur en de installatie- en bedieningsruimte van de overdrachtsschakelaar, met de busruimte aan de achterkant en de kabelruimte bij het onderste deel, zodat gebruikers de draden kunnen verbinden. De voorkant is de stroomonderbreker, die handig is voor het onderhoud van apparatuur. Raadpleeg figuur 1 en figuur 2 en de producthandleiding voor het interne mechanisme van de apparatuur.

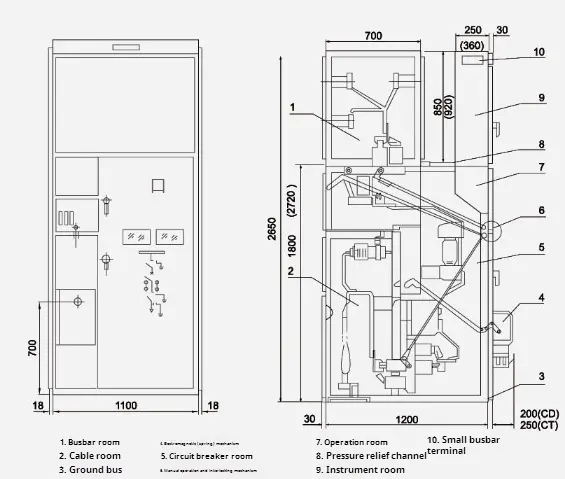

● XGN □ -12/07D Overzichtstekening

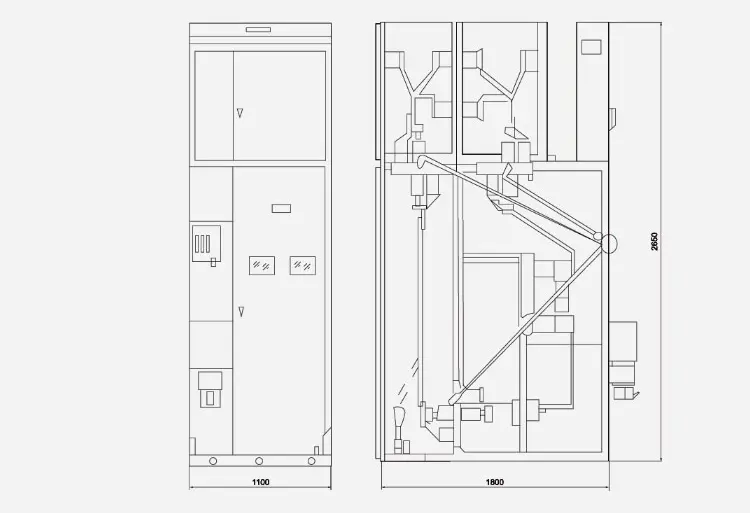

● XGN □ -12 (stopcontact van bypass-kabel) Overzichtstekening

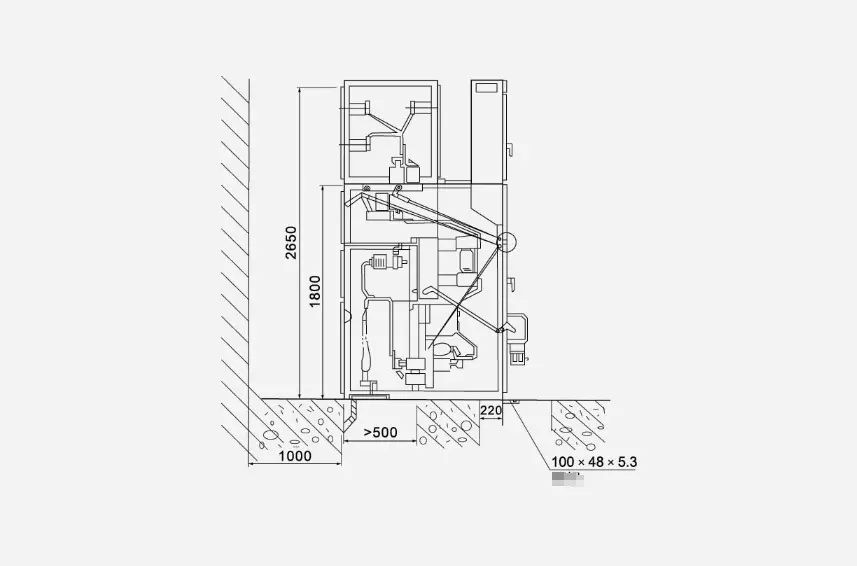

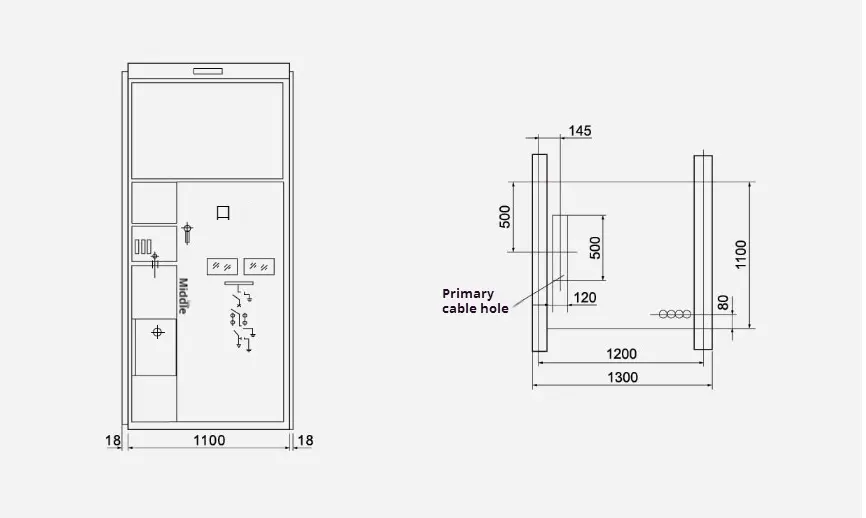

● Algemene dimensie -installatietekening
