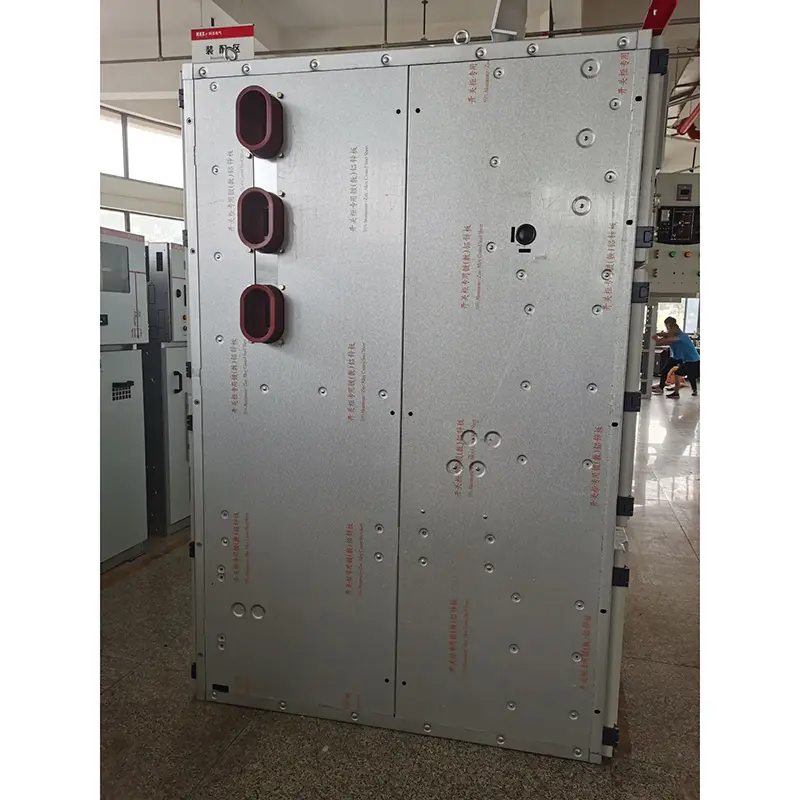

Armor-beklede schakelschakelaar

● Tektonische kenmerken

▶ De schakelstructuur is geassembleerd en de stroomonderbreker wordt op de vloer gemonteerd door handcart

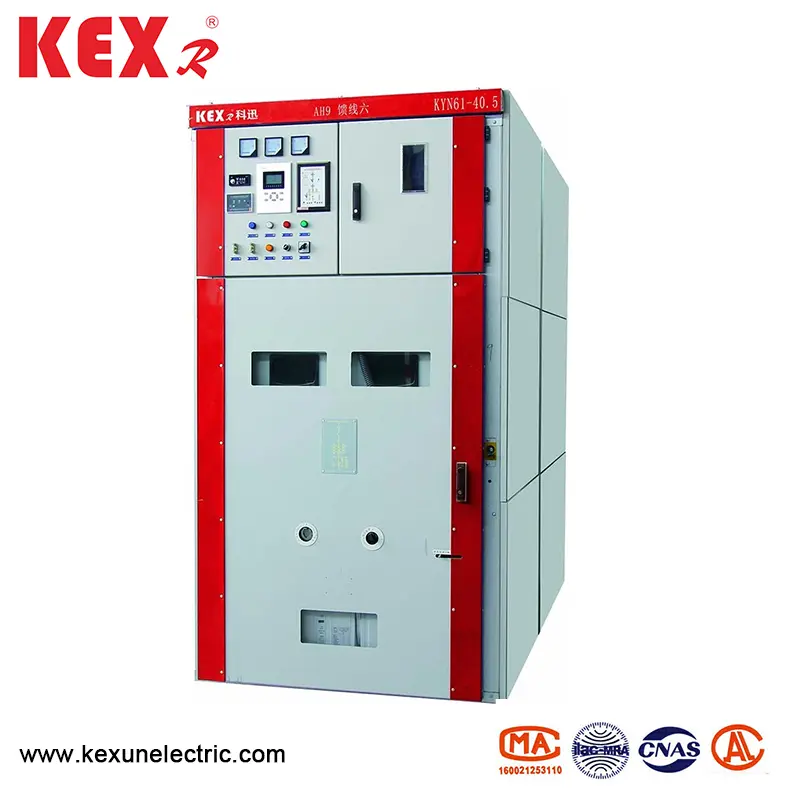

▶ KYN61-40.5 Type Armour-beklede schakelschakelaar is uitgerust met een gloednieuwe composiet geïsoleerde vacuümstroomonderbreker, die de kenmerken heeft van goede uitwisselbaarheid en eenvoudige vervanging

▶ Het handcartframe is uitgerust met een leadschroef en moeraanvoedingsmechanisme, die de handcart gemakkelijk kan verplaatsen en voorkomen dat miswerking de aandrijfstructuur beschadigt

▶ Alle bewerkingen kunnen worden uitgevoerd met de kastdeur dichtbij

▶ De in elkaar grijpen tussen de hoofdschakelaar, handcart en schakelkastdeuren hanteren de verplichte mechanische vergrendelingsmodus om te voldoen aan de functie "vijf preventie"

▶ De kabelruimte heeft voldoende ruimte om meerdere kabels aan te sluiten

▶ De snelle aardingsschakelaar wordt gebruikt voor aarding en kortsluiting

▶ Het beschermingsniveau van de schaal is IP3X en het beschermingsniveau is IP2X ； wanneer de handcartdeur open is

▶ De pantser-geklede verschuiving Switchgear voldoet aan GB3906-1991.DL404-1997 en neemt de internationale IEC-298-standaard voor referentie over.

● Omgevingsomstandigheden

▶ De bovengrens van de omgevingstemperatuur is +40 ℃ en de gemiddelde waarde die binnen 24 uur wordt gemeten, is niet groter dan 35 ℃ en de ondergrens is-15 ℃

▶ Hoogte: niet meer dan 1000 m boven zeeniveau

▶ Relatieve vochtigheid: de dagelijkse gemiddelde waarde mag niet meer dan 95%zijn en de maandelijkse gemiddelde waarde mag niet groter zijn dan 90%

▶ Aardbevingintensiteit: niet meer dan 8 graden

▶ Waterdampdruk: de dagelijkse gemiddelde waarde mag niet groter zijn dan 2,2 kPa en de maandelijkse gemiddelde waarde mag niet groter zijn dan 90%.

● Technische parametertabellen

◆ Vacuümwisseling

◆ Vacuümstroomonderbreker

◆ Spring-geopereerde machines

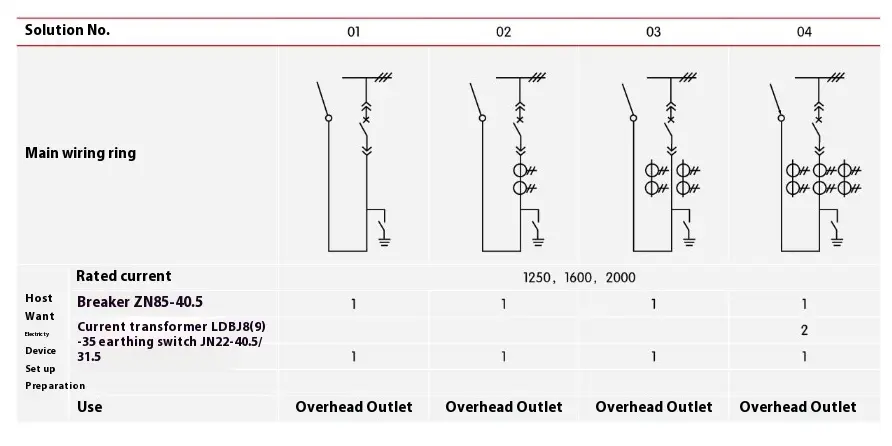

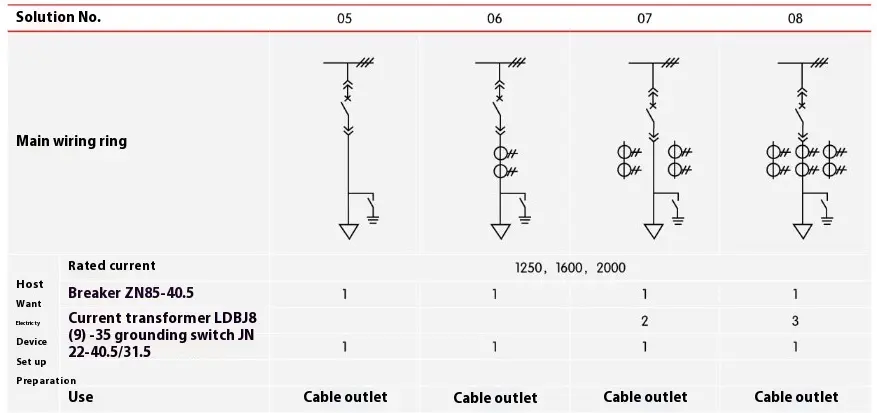

● Bedradingsschema's

Er zijn 27 veelgebruikte typische primaire bedradingschema's voor pantser-geklede verschuivingsschakelaars, die kunnen voldoen aan de behoeften van de inkomende en uitgaande lijnen van gebruikers, overhead inkomende en uitgaande lijnen, communicatie en metingen, bescherming, enz. Als er andere schema's verschillen van de bestaande schema's, raadpleeg dan met de fabrikant.

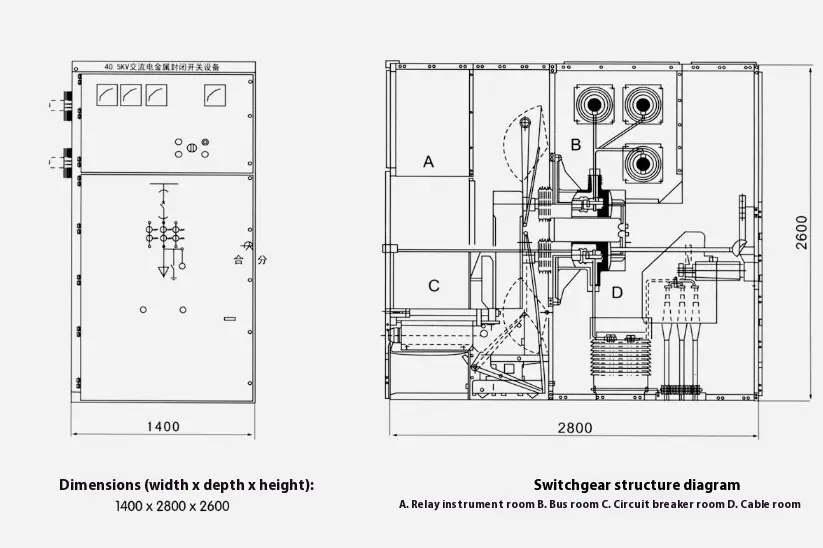

● Structurele afmetingen van de pantser-geklede schakelschakelaar

● Switchgear -installatie

▶ De hoogte van KYN61-40.5 Type pantser beklede schakelschakelaars elektrische kamer: ≥ 4500 mm

▶ Afstand van de achterkant van de kast naar de muur: ≥ 1500 mm

▶ vlakheid van funderingsframe: ≤ 1 mm/m

▶ Het ingebedde kanaalstaal van fundering mag niet meer dan 3 mm boven de grond bedragen

▶ Het kan op de fundering worden bevestigd door bouten of lassen

▶ Het gewicht van het schakel is ongeveer 1800 kg

▶ Switchgear bedieningscorridorbreedte (enkele rij): ≥3000 mm en dubbele rij (gezicht tot gezicht) ≥4000 mm.

● Productconsistentie

◆ Hoofdschema van primaire lijn, het diagram met één bussysteem, het schangdiagram en het lay -outdiagram

◆ Elektrisch schematisch diagram en terminale rangschikdiagram van het secundaire circuit

◆ Modelspecificatie en hoeveelheid elektrische componenten van pantser-beklede schakelschakelaar

◆ Specificaties en materialen van hoofdbus- en filiaalbus

◆ Namen en hoeveelheden reserveonderdelen en reserveonderdelen

◆ Speciale vereisten worden overeengekomen met de fabriek

◆ Vanwege de continue verbetering van de producttechnologie zijn alle gegevens onderworpen aan de laatste bevestiging door de technische afdeling van onze fabriek. Als er enige wijziging is, is er geen kennisgeving.

● Bestelinstructies

◆ Hoofddiagram van het bedradingsschema, het doel en het diagram van het enkelwitje; Nominale spanning; Nominale stroom; Nominale kortsluitingsstroom; Lay -outplan van stroomverdelingsruimte en opstelling en configuratieplan van SwitchGear, etc.

Geef de specificaties aan van inkomende en uitgaande kabels

◆ Vereisten voor controle-, meet- en beveiligingsfuncties van SwitchGear en andere vergrendelings- en automatische apparaten.

◆ Model, specificatie en hoeveelheid hoofdelektrische componenten in SwitchGear. Als de busbrugverbinding vereist is tussen SwitchGear of inkomende kasten, moeten specifieke gegevens zoals de nominale huidige draagkracht van de busbrug, de spanwijdte van de busbrug en de hoogte van de grond worden voorzien

◆ Wanneer het pantser-geklede schakelschakelaar wordt gebruikt in de speciale omgeving, moet deze in detail worden gespecificeerd bij het bestellen.

◆ Andere speciale vereisten.

● Schematisch diagram van SwitchGear Installatie Foundation
